【机械行业标准(JB)】 甜菜收获机械 试验方法

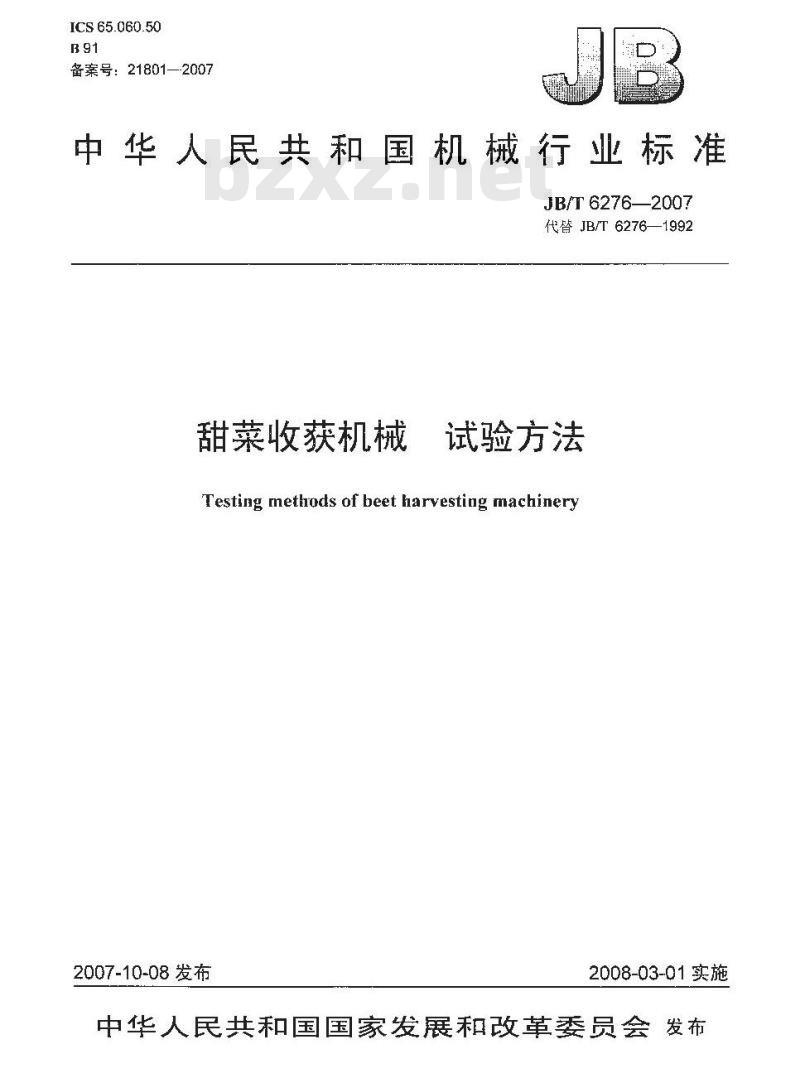

ICS 65.060.50
备案号：21801—2007
中华人民共和国机械行业标准
JB/T6276—2007
代JB/T6276—1992
甜菜收获机械
试验方法
Testing methrods of beet harvesting machinery2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前音
2规范性引用文件.
3术语和定义.
4技术参数的测定..
4.1外形尺寸
4.2质量.
4.3机组最小转弯半径和水平通过半径4.4结构型式..
5试验条件和田间调查
5.1试验池的选择
间调查.
土壤条件.
甜菜特征
5.5甜菜生长相关位置
5.6产量.
6性能试验
一般要求．
茎叶收获机作业性能的测定
甜菜挖掘机作业性能的测定..
6.4，甜策联合收获机作业性能的测定6.5动力指标测定
6.6滑移率或滑转率的测定
7生产试验
7.1月的．
牛产查楚
7.3可靠性试验
7.4技术经济指标计算..
8试验报告
附录A（资料性附录）试验用主要仪器和工具次
附录B（规范性附录）莱收获机械可靠性试验方法B.1
时间测定
障统计判定原则
B.4故障分类原...
8.5可靠性指标的计算
表B.1甜菜收获机械可靠性试验1作口记..表B.2甜菜收获机械可靠性试验数据统计表甜柔收获杭械可靠性试验汇总表.表B.3
JB/T6276--2007
JB/T6276--2007

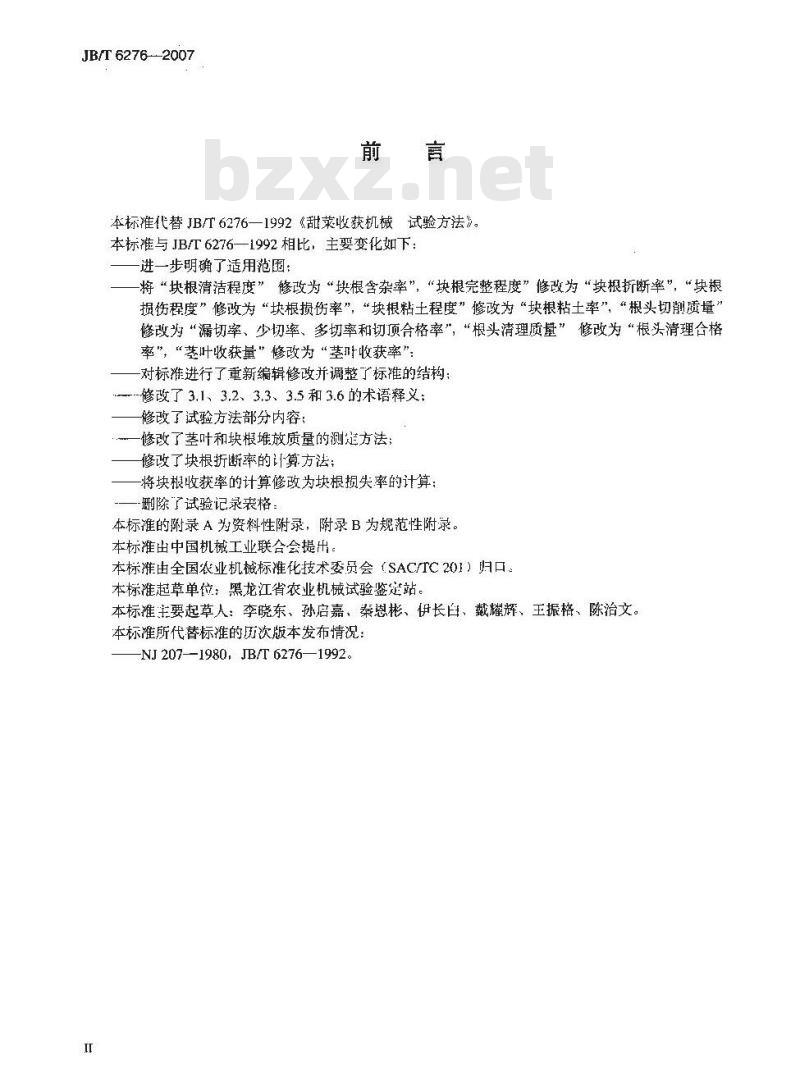

本标准代替JB/T6276—1992《甜莱收获机械试验方法》。本标准与JB/T6276—1992相比，主要变化如下：进一步明确了适用范围：
将“块根清洁程度”修改为“块根含杂率”，“块根完整程度”修改为“块根折断率”，“块根损伤程度”修改为“块根损伤率”，“块根粘土程度”修改为“块根粘土率”，“根头切削质量”修改为“漏切率、少切率、多切率和切顶合格率”，“根头清理质量”修改为“根头清理合格率”，“茅叶收获量”修改为“茎听收获率”-对标准进行了重新编辑修改并调整了标推的结构：--修改了 3.1、3,2、3.3、3.5和 3.6 的术语释义；修改了试验方法部分内容；：
修改了茎叶和块根堆放质量的测定方法；修改了块根折断率的计算方法；-将块根收获率的计算修改为块根损失率的计算；一删除了试验记录表格
本标准的附录A为资料性附录，附录B为规范性附录。本标准由出中国机械工业联合会提出：本标推由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准起草单位：黑龙江省农业机械试验鉴定站。本标推主要起草人：李晓东、孙启嘉、桑恩彬、伊长白、戴耀辉、王振格、陈治文。本标准所代替标准的历次版本发布情况：-NJ207—1980，JB/T6276—1992。I

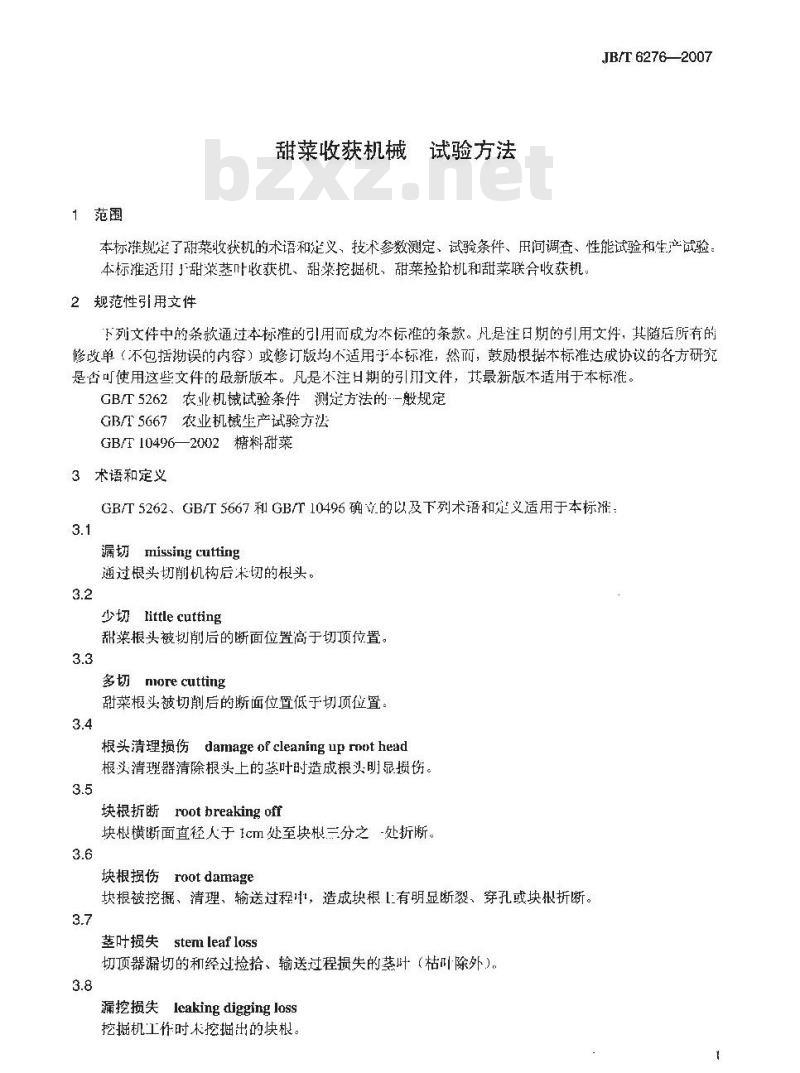

1范围
甜菜收获机械试验方法
JB/T 6276—2007
本标准规定了甜菜收获机的术语和定义，技术参数测定、试验条件、问调查、性能试验和生产成验本标推适用甜莱茎叶收获机、甜菜挖掘机、甜菜捡抢机和甜菜联合收获机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本标准，然而，鼓勋根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5262农业机械试验条件测楚方法的·-般规定GB/T5667农业机械生产试验方法GB/T10496—2002糖料甜菜
3术语和定义
GB/T5262、GB/T5667和GB/T10496确V.的以及下列术语和定义适用于本标雅：3.1
漏切missingcutting
通过根头切削机构后未切的根头。3.2
少切littlecutting
甜菜根头被切削后的断面位置高于切顶位置。3.3
morecutting
甜菜根头被切削后的断面位置低于切顶位置3.4
根头清理损伤damage of cleaning up root head根头清理器清除根头上的鉴叶时造成根头明显损伤。3.5
块根折断rootbreakingoff
块根横断面直径人于 1cm处至块根三分之-处折断。3.6
块根损伤rootdamage
块根被挖掘，清理，输送过程啦，造成块根［有明显断裂、穿孔或块根折断。3.7
茎叶损失stemleafloss
切顶器灞切的和经过捡拾、输送过程损失的茎叶（枯叶除外）。3.8
漏挖损失leakingdiggingloss
挖掘机工作时未挖掘出的块根。JB/T 6276—2007
埋藏损失burying loss
捡拾机构工作后埋在十壤中的块根。3.10
块根损失rootloss
漏挖损失、埋藏损失和经过捡拾、清理、输送过程损失的块根之和。4技术参数的测定
4.1外形尺寸
分别测定机器在运输状态和四问作业状态下最大的长度、宽度和高度。测定时，机器停放的地平面应水平。
4.2质量
分别测定机器在运输状态和田间作业状态下的整机质量：测定自走式收获机时应卸载，油箱加满油及驾驶座位上有75kg的质量。
4.3机组最小转弯半径和水平通过半径在水平地面上测量，测定应分别在尚左转和向有转的工况下进行，机组以低速稳定行驶（机组动力不能与农且相碰撞），将其转向操纵机构移至转向的极限位置，待驶完一个整圆圈后，分别在圆圈三个等分点处测量瞬时间转中心至机组纵向中心乎面和最外缘的距离，并计算机组的最小转弯半径和水平通过半径：
4.4结构型式
分别测定机器切顶机构、禁叶输送机构、清理机构、挖掘机构、块根捡拾清埋机构、分离升运机构、集箱卸箱的型式、结构。
5试验条件和田间调查
5.1试验地的选择
试验地成符合机器适应范围，所选甜菜长势和产量、土质以及地块人小应在当地具有一定代表性，其面积能满足各试验项月的测定。5.2田间调查
5.2.1气象条件
按GB/T5262的规定测定。
5.2.2地表条件
按GB/T5262的规定测定地形、坡度、龙（行）距和袭高，并用文字叙述土壤类型、播种、小糊利病虫害情况。
5.3土壤条件
在试验区内对角线取五点，每点1：壤深度按0cm~10cm、10cm~20cm和20cm~30cm分层取样5.3.1土壤绝对含水率
按GB/T5262的规定测定。
5.3.2土壤坚实度
按GBT5262的规定测定。
5.4甜菜特征
在试验区内对角线取五点，每点测10处5.4.1茎叶状态
按GB/T5262的规定测定茎叶自然高度、茎叶白然幅宽和每株甜菜茎叶的质量（包括按GB/T104962
规定切下的根头）。
5.4.2块根状态
JB/T6276—-2007
按GB/T10496的规定清除快根表面杂质，切下根头和尾根后，测定块根的长度最大直径和质量。5.5甜菜生长相关位置
在试验区内对角线取五点，每点測10处。5.5.1株距
测定行上相邻两株甜菜块根之问的距离，每点连续测定10处：5.5.2块根行宽度
测定块根左侧或有侧边缘至袭（行）中心的距离，敢这两个值中最大的一个，并按式（1）让算块根行宽度：
式中：
-块根行宽度，单位为cm；
B—块椒左（或右）侧边缘至垄（行）中心距离：单位为cm；ns
测链点次数。
5.6产量
5.6.1茎叶产量
处理测定区内样品后，按式（2）计算蒸产量：Q
我中：
Q登叶产量，单位为t/hm2
一测定区茎叶产量，单位为kg：B测定区鲨（行）距、单位为cm；L一一测定区长度，单位为m；
n机器作业行数。
5.6.2块根产量
测定方法与计算方法间5.6.1。
5.6.3根叶比
測定区内块根质量与茎叶质量之比。6性能试验
6.1一般要求
6.1.1性能试验的目的足考核试验机器是否达到设计要求和评定作业质量是否满足当地农艺要求。6.1.2试验机器应按使用说明书的规楚调整至最住技术状态下进行测定。6.1.3试验机器应按使用说明书的规定操作6.1.4试验区由稳定区、测定区和停车区组成。测定区前应有不少于20m的稳定区，测定区长度应不少于20m，测定区后应有20m的停车这。6.1.5试验应至少出不司前进速度的五个测定区组成JB/T 62762007
6.1.6试验机器在稳定区和测定区内不得改变工况6.1.7测定数据的精确度：
接样时间：精确到0.15：
测定区长度：精确到0.1m;
作业速度：精确到0.1m/s：
茎叶样品质量：联合收获机精确到0.2kg，叶和捡拾分段收获机精确到0.1kg；块根样品质量：联合收获机精确到0.5kg，块根利捡拾分段收获机精确到0.2kz：杂质，块根折断和块根损伤的样品质量：精确到0.1kg：6.1.8试验用主要仪器和T具参见附录A：6.2荤叶收获机作业性能的测定
6.2.1漏切率、少切率、多切率和切顶合格率在测定区内分别测定漏切、少切、多切和切顶合格的块根数，并按式（3）～式（7）计算漏切率、少切率、多切率和切项合格率：×100
Y×100
YasX100
Y-Yi +Yss+Ye.+Yes*.
Yi、Y、Y小、Yu一分别为切率、少切率、多切率和切顶项合格率，%：Yis、YsiYhs，Yhs-
“一分别为漏说、少切、多切利切顶合格的块根数：单位为个：Y---—块根总数，单位为个.
6.2.2根头清理合格率
在测定区内清除已经损坏的甜菜，机器通过后，数出测定区内根头清理合格数和不合格数（包括清理损伤），按式（8）计算根头清理合格率：Yo
Yo—根头清理合格率，%；
Yg\-一清理合格数，单位为个；Ysg
一清理不合格数，单位为个，
6.2.3叶收获率
Xha +Ys
将测定区内接和收集损失茎叶分别称出质量，按式（9）计算茎叶收获率：Yz-
式中：
Yzz +Yzs
一-茎叶收获率，%：
蒸叶收获质量，单位为kg：
Yzs——叶损失质量，单位为kg。6.2.4堆（条）放质量
堆放质量：不需人工整理即可捡拾的为堆整齐，否则为雄放不整齐：JB/T 6276---2007
条放质量：在测定区内测三个点，各点间隔4m，测量其条放宽度，计算平均俏，6.3甜莱挖掘机作业性能的测定
测定前，在测定区内将切顶机造成的根头损伤的块根，病块根和小块根清除后进行测定、6.3.1挖掘深度
在测定区内，每一挖行测三个点，各点间隔4m，计算平均值。6.3.2块根粘土率
将测定区内机器收获到的粘土快根称出质量，再清净块根上泥山称出泥f质章，按式（10）计算块根粘土率：
Gm×100
G,块根粘土率，%：
Gm—泥土质量，单位为kg:
粘土块根质量，单位为kg。
6.3.3块根摄失率
在测定区内分别收集漏挖、埋藏和捡拾输送损失的块根及机器收获到的块根，按GB/T10496的规定清除个部杂质，分别称出净质量，按式（11）--式（15）计算出溺挖率、埋藏率、捡拾输送损失率和块根损失率：
Gz×100-
Gmz ×100
Gg×100
Gt +Gmz+Gu ×100..
G-- Giz+Gm+Gqr+Gzr'
式中：
G、Gm、G、G-分别为漏挖率、埋藏率、捡拾输送损失率利块根损失率，%Gu. Gn Gaz Gh.
6.3.4块根折断率
分别为漏挖块根、埋藏块根、捡拾输送损失块根和收狭到的块根净质量，单位为kg:
块根总质量，单位为kg
将测定区内机器收获到的全部样品按GBT10496的规定清除全部杂质，称出块根净质，再从块根中选出折断的块根称出质量，按式（16）计算块根折断率：Gt
G×100
JB/T 6276-—2007
式中：
块根折断率，%；
Ga——折断的块根质量，单位为kg。6.3.5块根损伤率
将测定区内机器收获到的全部样品按GB/T10496的规定消除全部杂质，称出块根净质量，博从块根中选出损伤的块根称出质量，按式（17）计算块根损伤率：Gz×100
式中：
G块根损伤率，%：
-损伤的块根质量，单位为kg。
6.3.6块根堆（条）放质量
块根堆（条）放质量的测定方法同6.2.4.6.4甜菜联合收获机作业性能的测定6.4.1甜菜联合收获机作业性能的测定方法与计算同6.2.1~6.2.3、6.3.1~6.3.5.6.4.2块根含杂率：
将测定区内机器收获到的全部样品称出质量，按GB/T10496的规定清除全部杂质，称出杂质总质量，按式（18）计算块根含杂率：Gh=
式中：
G.—块根含杂率，%;
-杂质总质量，单位为kg：
Ghl×100
一全部样品总质量，单位为kg。6.5动力指标测定
在性能测定或生产使用条件下进行，测定时往返各不少1两次，计算消耗总功率。6.5.1牵引式机具消耗总功率的测定，按式（19）~式（21）计算：牵引功率
传动功率
消耗总功率
武中;
N,=P,VX 10-3,
牵引功率，单位为kW
传动功率，.单位为kW；
Nzx.--消耗总功率，单位为kW；Pu
牵引阻力，单位为N；
机器前进（作业）速度，单位为m/s：工作部件总传动辑的转动扯矩，单位为N·m：工作部件总传动轴的转速，单位为r/min。6.5.2
悬挂或自走式机其消耗总功率的测定，按式（22）计算：6
（20)
武中：
Nx=Na+N,= (M,n,+M,n)×10-
消耗总功率，单位为kw：
工作部件总传动辑的消耗功率，单位为kW：N—行走部分的消耗功率，单位为kw；M…-工作部件总传动轴的转动扭矩，单位为N·m;M.-行走部分的扭矩，单位为N·m：一工作部件总传动轴的转速，单位为r/min；nz
n--行走部分的转速，单位为r/min。6.6滑移率或滑转率的测定
JB/T6276—2007
测定时可采用定图数测距离的方法，测定长度不少于20m，与动力指标测定同时进行。按式（23）计算滑移率或滑转率：
式中：
-滑移率或滑转率，%；
L-2元R ×100--
L轮子转动的实际距离，单位为 n1:R一一轮广半径（刚性轮子为轴心至外缘距离，充气轮胎为轴心至地而距离），单位为m：n…轮子转动圈数；
一“正”号为滑移率；
\“负”号为滑转率。
7生产试验
7.1目的　
（23）
生产试验的目的足考核机器的使用可靠性、性能稳定性、地区适应性、调整保养方便性、使闻经济性
7.2生产查定
生产查定的时间不少丁三个连续班次，每个班次作业时间不少于6h，并需固定专门人员，认真记好查定记录，并及时整理汇总。7.3可靠性试验
7.3,1可靠性试验见附录B,
7.3.2易损零部件磨损量的测定：在可靠性试验前后应测量主要磨损件的尺寸，测量方法和量具在测定前后应一致，经计算和分析后得出其磨损量或变形量。
7.3.3在可靠性试验中特别是在机器作业质量有显著变化时，必须进行作业性能复测。7.4技术经济指标计算
接GBT5667的规定，算纯工作小时牛产率，作业小时生户率，班次小时生产率、单位燃油消耗量和使用可能性。
8试验报告
8.1在试验过程中应及时整理有关数据和资料。试验结束后，应将观察、测定、计算和分析的结果核实整理汇总，开编写试验报告
JB/T6276—2007
8.2试验报告的内容：
8.2.1写明试验国的、试验机器型号、名称、台数、机器研制和提供单位、承拟试验单位、试验时问利地点等。
机器的生要技术参数、结构特点、1作原埋和照片。8.2.2
3简述调查或测定的试验条件，分析其是否有代表性以及对试验的影响，写明试验用主要仪器8.2.3
4根据试验测得的数据和观察到的现象，对机器进行全面分析评价，提出存在的问题及改进意8.2.4
见，得出试验结论，
试验用主要仪器和工具如下：
土壤坚实度仪
附录A
（资料性附录）
试验用主要仪器和工具
壤水分测建仪
（（或铝盒、电烘干箱）
电测设备（或拉力仪、扭矩仪、转速表）耕深测定仪
皮尺（50m）bzxZ.net
游标卡尺（2(Hmm）
钢卷尺
样品接取装置（或帆布31n×2m和麻袋、绳子、标签等）秤（量程10kg）
台秤（量程500kg）
样品处理用具（战刀、刷子等）指挥旗（红色、蓝色、黄色）
信号发声器（或口哨）
录像设备（或照机）
JB/T 6276—2007
