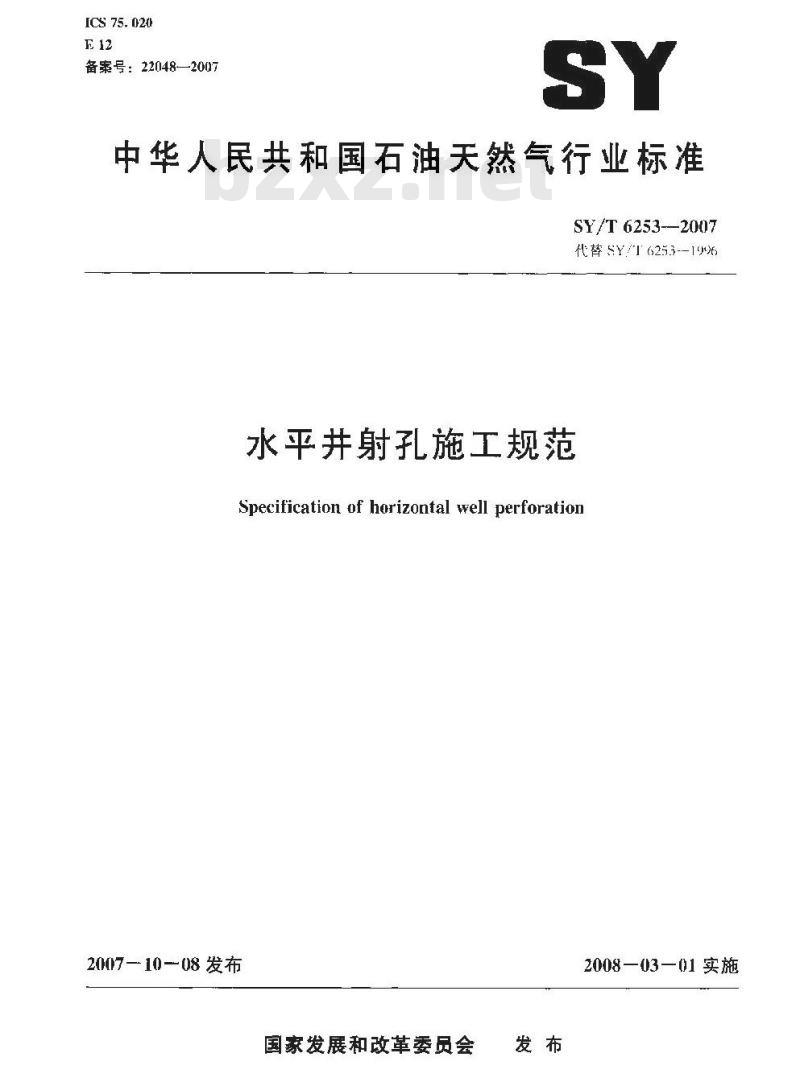

中华人民共和国石油天然气行业标准SY/T 6253-2007
代替 SY/T 6253-196
水平并射孔施工规范
Specification of horizontal well perforation2007—10-08发布
国家发展和改革委员会
2008—03一01实施
1范围
2规范性引用文件
3术语和定义
施工条件
5安全规定
6施工设计

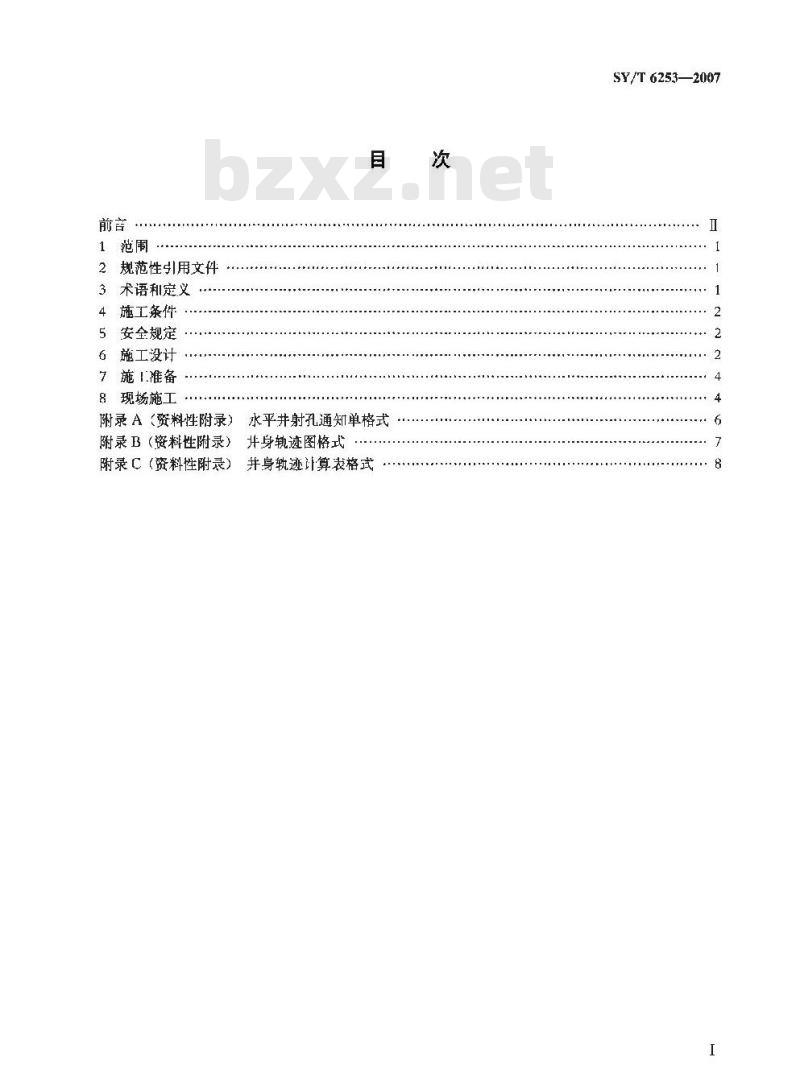

7施1.准备
8现场施工
附录A（资料性附录）水平井射孔通知单格式附录B（资料性附录）并身轨迹图格式.
附录C（资料性附录）并身轨迹计算表格式次
SY/T 6253—2007
SY/T6253—2007

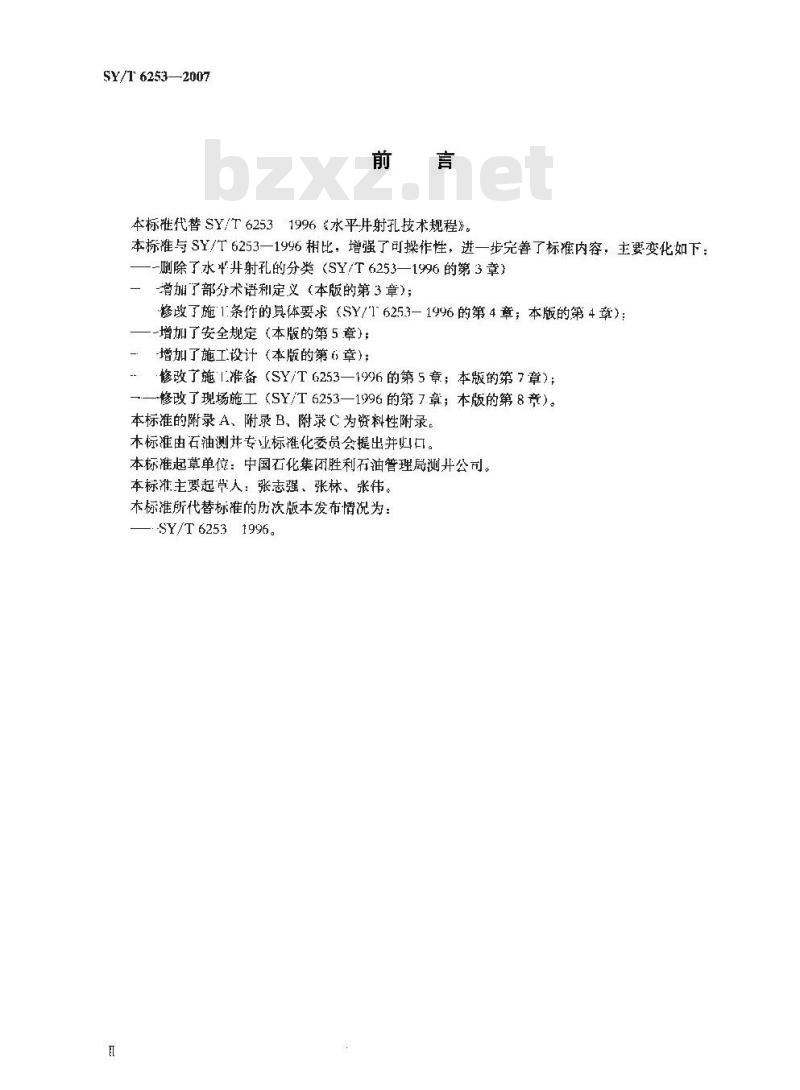

本标准代替SY/T62531996《水平射孔技术规程》。本标准与SY/T6253一1996相比，增强了可操作性，进一步完善了标准内容，主要变化如下：-删除了水并射孔的分类（SY/T6253—1996的第3章）-增加了部分术语和定义（本版的第3章）；修改了施1条件的其体要求（SY/1'625.3一1996的第4章；本版的第4章）：一-增加了安全规定（本版的第5章）；增加了施工设计（本版的第6章)；修改了施准备（SY/T6253一1996的第5章；本版的第7章）：—修改了现场施工（SY/T6253一1996的第7章；本版的第8章）。本标准的附录A、附录B、附录C为资料性附录。本标准由石油测井专业标准化委员会提出并妇口。本标准起草单位：中国石化集团胜利石油管理局测井公司。本标准主要起草人：张志强、张林、张伟，本标准所代替标准的历次版本发布情况为：-SY/T62531996。
1范围
水平井射孔施工规范
SY/T 6253-2007

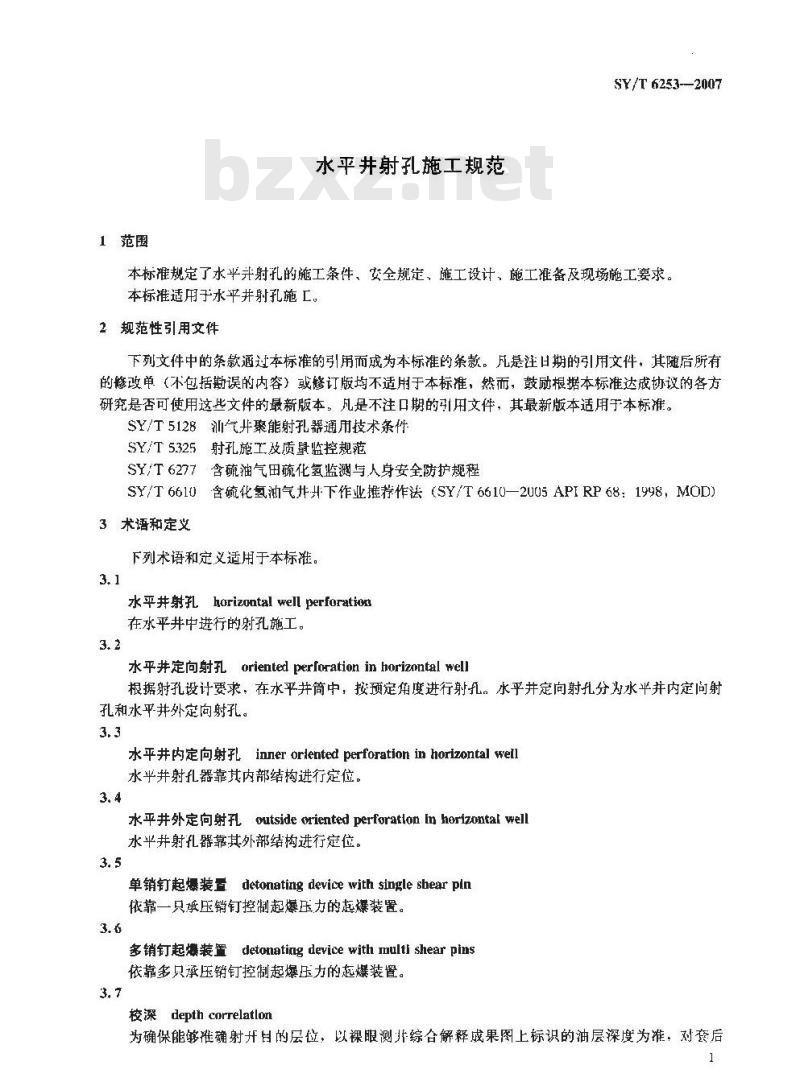

本标准规定了水平并射孔的施工条件、安全规定、施工设计，施工准备及现场施工要求。本标准适用于水平井射孔施工。2规范性引用文件
下列文件中的条款过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。SY/T5128洲气升能射孔器通用技术条件SY/T5.325射孔施工及质量监控规范SY/T6277含硫油气田硫化氢监测与人身安全防护规程SY/T6610含硫化氢油气井H下作业推荐作法（SY/T6610—2U05APIRP68：1998，MOD)3术语和定义
下列术语和定义适用于本标准。3.1
水平射孔 horizontal well perforatio在水平井中进行的射孔施工。
水平井定向射孔oriented perforation in horizontal well根据射孔设计要求：在水平并筒中，按预定角度进行射孔。水乎并定向射孔分为水半并内定问射孔和水平并外定向射孔。
水平井内定向射孔inner orlented perforation in horizontal well水半并射孔器靠其内部结构进行定位。3.4
水平井外定向射孔outsideorientedperforatloninhorizontalwell水平井射孔器靠其外部结构进行定位。3. 5
单销钉起爆装置detonating device with single sbear pln依靠一只承压销钉控制起爆压力的起爆装置。3.6
多销钉起爆装置detonatingdevicewith multi shearpins依靠多只承压销钉控制起爆压力的起爆装置。3.7
校深depth correlatlon
为确保能够准确射开目的层位，以裸眼测非综合解释成果图上标识的油层深度为准，对套后1
SY/T6253—2007
CCIL+GR山线进行校正的过程，
深度定位depthlocalization
在射孔施工巾将射孔器准确对准口的层的过程。4施工条件

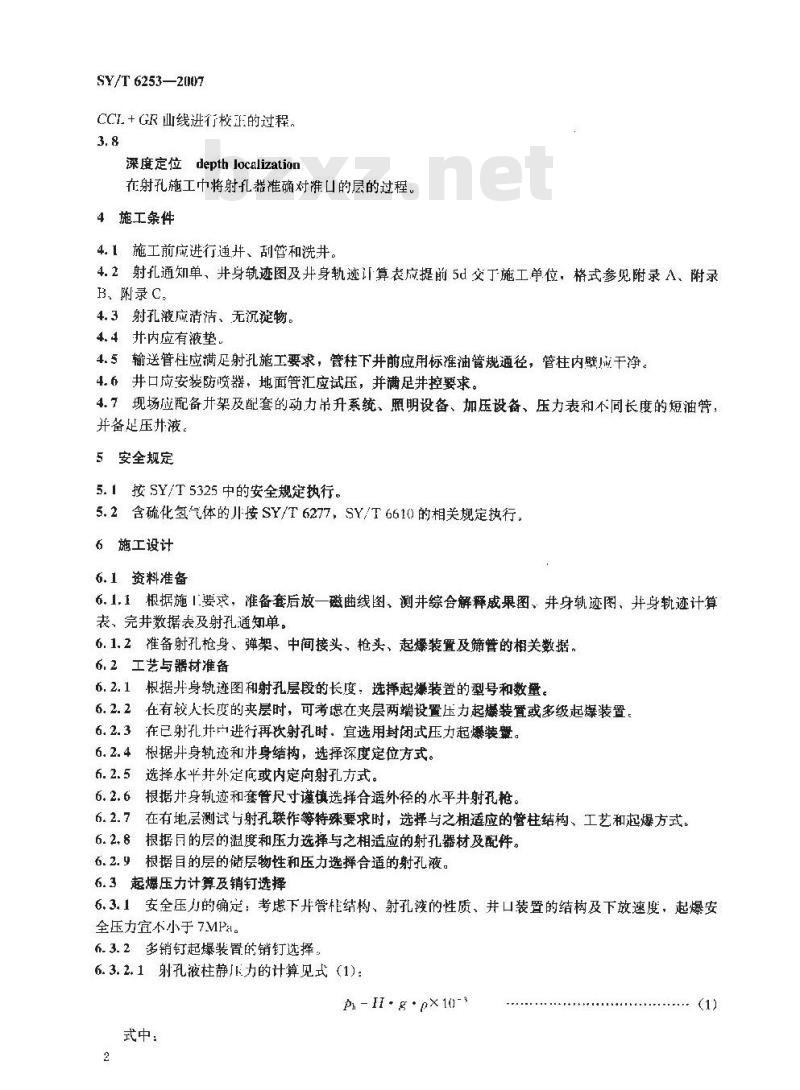

4.1施工前应进行通并、刮管和洗井。4.2射孔通知单，并身轨迹图及并身轨迹证算表应提前5d交丁施工单位，格式参见附录A、附录B、附录 C。
4.3射孔液应清洁、无沉凝物。
4.4并内应有液垫。
4.5输送管柱应满足射孔施工要求，管柱下并前应用标准油管规通径，管柱内壁应干净。4.6井口应安装防喷器，地面管汇应试压，并满足井控要求。4.7现场应配备架及配套的动力吊升系统、照明设备、加压设备、压力表和不同长度的短油管，并备足压井液。
5安全规定
5.按SY/T5325中的安全规定执行。5.2含硫化氢气体的川按SY/T6277，SY/T6610的相关规定执行。6施工设计
6.1资料准备
6.1.1、根据施I要求，准备套后放一磁曲线图、测井综合解释成果图、井身轨迹图、并身轨迹计算表、完井数据表及射孔通知单。6.1.2准备射孔枪身、弹架、中间接头、枪头、起爆装置及筛管的相关数据。6.2工艺与器材准备
6.2.1根据并身轨迹图和射孔层段的长度，选择起爆装置的型号和数童。6.2.2在有较人长度的夹层时，可考虑在夹层两端设置压力起爆装置或多级起爆装置，6.2.3在已射孔并户进行再次射孔时，宣选用封闭式压力起爆装翼。6.2.4根据升身轨迹和并身结构，选择深度定位方式。6.2.5选择水平井外定向或内定向射孔方式。6.2.6根据井身轨迹和套管尺寸谨慎选择合适外径的水平井射孔枪。6.2.7在有地层测试与射孔联作等特殊要求时，选择与之相适应的管柱结构、工艺和起爆方式。6.2.8根据同的层的温度和压力选择与之相适应的射孔器材及配件。.2.9根据目的层的储层物性和压力选择合适的射孔液。6.3起爆压力计算及销钉选择
6.3.1安全压力的确定：考虑下并管柜结构、射孔液的性质、并口装置的结构及下放速度，起爆安全压力宜不小于7MPal。
养.3.2多销钉起爆装置的销钉选择，6.3.2.1射孔液柱静力的计算见式（1)：ph - I+g-px10-+
式中：
射孔柱静压力，单位为兆帕（MPa)；射孔液的密度，单位为克每立方厘米（/cm）；重力加速度，单位为米每2次方秒（m/s）起爆装置所在位置的垂深，单位为米（m）。单只销钉在相应温度下最小剪切值的计算见式（2)：6. 3. 2. 21
pmn -1 (1-e) (1-△)
式中：
单销钉在相应溢度下最小剪切值，单位为兆帕（MPa)；销钉理论剪切值，单位为兆帕（MPa）：销钉受温度影响系数，
销钉误差系数，
6.3.2.3单只销在相应温度下最大剪切值的计算见式（3)pm=t (1+e) (1-△)
式中：
单销钉在相应度下量大切值，单位为兆帕（MPa)。6.3.2.4销钉数的计算见式(4)：n=+ pe
N≥n（向上取整数）
式中：
安全压力，单位为兆帕（MPa)；力
计算销钉数，单位为只；
一玟整销钉数，单位为只。
6.3.2.5地面泵压力的计算见式（5)、式（6)：ppo =N- pmn Pu
Pprm = N· Prex - ph
式中：
泵压最小值，单位为兆帕（MPa)泵最人慎，单位为兆帕（MPa)。6.3.3单销钉起爆装置铺钉够选择，6.3.3.1销钉的计算见式（7)：
式中：
设计剪切销的剪切值，单位为兆帕（MP）。6.3.3.2地面泵压的计算见式（8)：Ppt- ph
武中：
Pp—计算泵压值，单位为兆帕（MPa)。SY/T 6253—2007
SY/T 6253—2007
6.4施工设计书
6.4.1施工设计书应包括的主要内容：基本参数、射孔施工方案、注意事项、安全应急措施、器材清单、射孔排她图（表）等。
6.4.2施1.设计应有施T记录和现场数据记录。6.4.3在高压、高硫、高危的并施工时，应有此方面的注意事项、防护措施和应急方案。7施工准备
7.1器材及仪器准备
7.1.1根据施工设计领取射孔枪身、弹架、中问接头等配件，其技术指标应符合SY/T5128的规定：
7.1.2准备专用工其和配套器材。7.1,3校验地面仪器及下井仪器。7.2射孔弹及射孔枪的装配
7.2.1射孔弹及射孔枪的装配接SY/T5325中油管输送射孔的规定执行。了.2.2装配后的内定向射抢，应规察其弹架自动楚危情说，若凝转不灵活，应将其拆御香明原齿重新装配。
7.2.3外定向射孔枪装配时，弹架定位环上的顶丝对正射礼枪身内壁上定位槽定位，接头上的定位螺钉孔对正枪身端面上定位孔，以确保射孔枪接按设计角度射孔。8现场施工
8.1核对射孔通知单数据、开了解并沉和并史。8.2召开施工协调会
8.3连接射孔枪。
8.3.1按顺序连接射孔枪，并检查每支射孔枪的传爆管和扶正管。8.3.2跨距较大来用多级起爆时，应配接长度合适的管柱。8.3.3外定向射孔两支射孔枪中间接头对接时，两支射孔枪引向器方向应一致，定位螺钉应旋紧。定问监测装置的下端与盲眼筛管连接：上端应连接旋转接头。8.3.4丈量射孔器零长和射孔管柱长度，并将其填人施工记录，作为深度定位的依据8.4下放射孔管柱，
8.4.1连接输送管柱时，在外螺纹上应涂密封脂，确保管柱密封。8。4.2下效输送管柱时，使使用自封井器，环空闸门应打开：保持排液畅通。8.4.3按设计要求注液垫。
8.4.4下放管柱速度，直并段每小时不应超过30根油管，水平井段每小时不应超过20根，且速度均匀，防止溜、殿射孔管柱。
8.4.5射孔管柱下到造斜点应开始仔细观察指重计变化，若发现异常应停止下放管柱。8.5深度定位。
8.5.1CCL直井段校深定位方法：直井段底部有短套管时，可采用油管输送射孔CCL两次对标校深方法校正直井段，水平段的输送管柱计入射孔零长，丈量误差不应超过±5cm。B. 5. 2 CCL +GR 直并段校深定位方法：在直并段下人 1 根~~2 根短油管，采用油管输送射孔 CCL +GR校深方法校止直并段：水平段的输送管柱计入射孔零长，丈量误差不应超过土5cm。8.5.3文量和深度计算工作由队长和操作工程师两人进行，应详细记录各项数据，核对无误后，完成深度定位
8.5.4实际调整值与计算调整值误差不应超过±30cm。4
8.6引爆射孔器
8.6.1审核射孔调整深度，调整管柱，安装采油树，并安装压力表。8.6.2连接加压管线。
SY/T 62532007
8.6.3加压引爆时，应逐步升正，并观察泵压、并口压力表和井口的需动状况，判断射孔器的发射情况或来用信号记录仪进行监测。8.6.4如果射孔弹发射率不符合规定，应按SY/T5325中质量要求的规定补孔。8.7 收尾工作。
8.7.1收回剩余爆炸物品。
8.7.2填写施工报表及各种记录。起出射孔枪身，回收配件。
射孔完成应及时将射孔资料交资料室存档，剩余爆炸物品交还爆炸物品器材库。5
SY/T 6253—2007
水平并射孔通知单格式见表A1。附录A
(资料性附录)
水平井射孔通知单格式
水平井射孔通知单
完钻井深
人工井底
油补距
射孔濑名称
套补距
新井或老井射孔
填表人
水滤面上返商度
补心高度
射我瘦密度
水平段垂梁
射孔日期
事核人
射孔井段
套管深度
套管外径
套管壁厚
输送方式
并底温度
填表日期
批准人
注：谦眼测井资料日期，造斜点垂深、斜深，A点垂深、斜深，B点垂深、斜深6
并身轨迹图格式见图B.1。
境料点
编绘单位：
附录B
(资料性附录）
并身轨迹图格式
水平位移，此内容来自标准下载网
综绘人！
图B.1井身轨迹摄
编绘时间：
SY/T 6253—2007
SY/T6253—2007
并身轨迹计算表格式见表C1
注：磁偏角已校对。
附录C
【资料性附录】
并身轨迹计算表格式
表 C.1并身轨迹计算表
南北坐标
东西坐标水平位移
闭合方位
投影莅移
中华人民共和国
石油天然气行业标推
水平井射孔施工规范
SY/T 6253—2007
石油工业出版社出版
（北京安定门外安华里二区一号楼）石油工业出版社印刷厂排版印刷新华书店北京发行所发行
B80 × 1230 毫米 16 开本 1 印张 23 下字 印 1—15[0)2018 年 3 月北京第 1 版 2008 年 3 月北京第 1 次印刷书号：55021·6097定价：8.00元版专有
不得翻印
