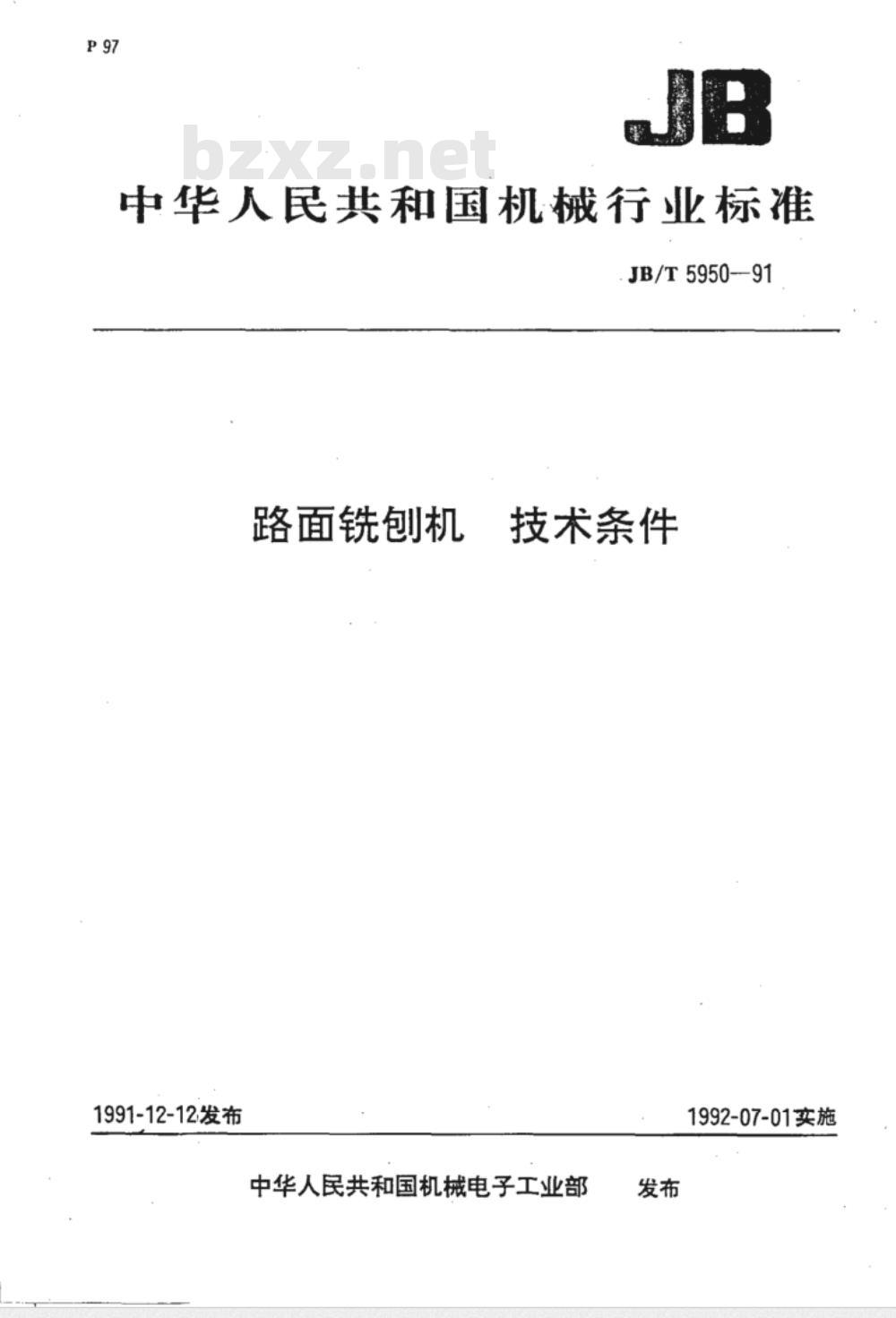

【机械行业标准(JB)】 路面铣刨机 技术条件

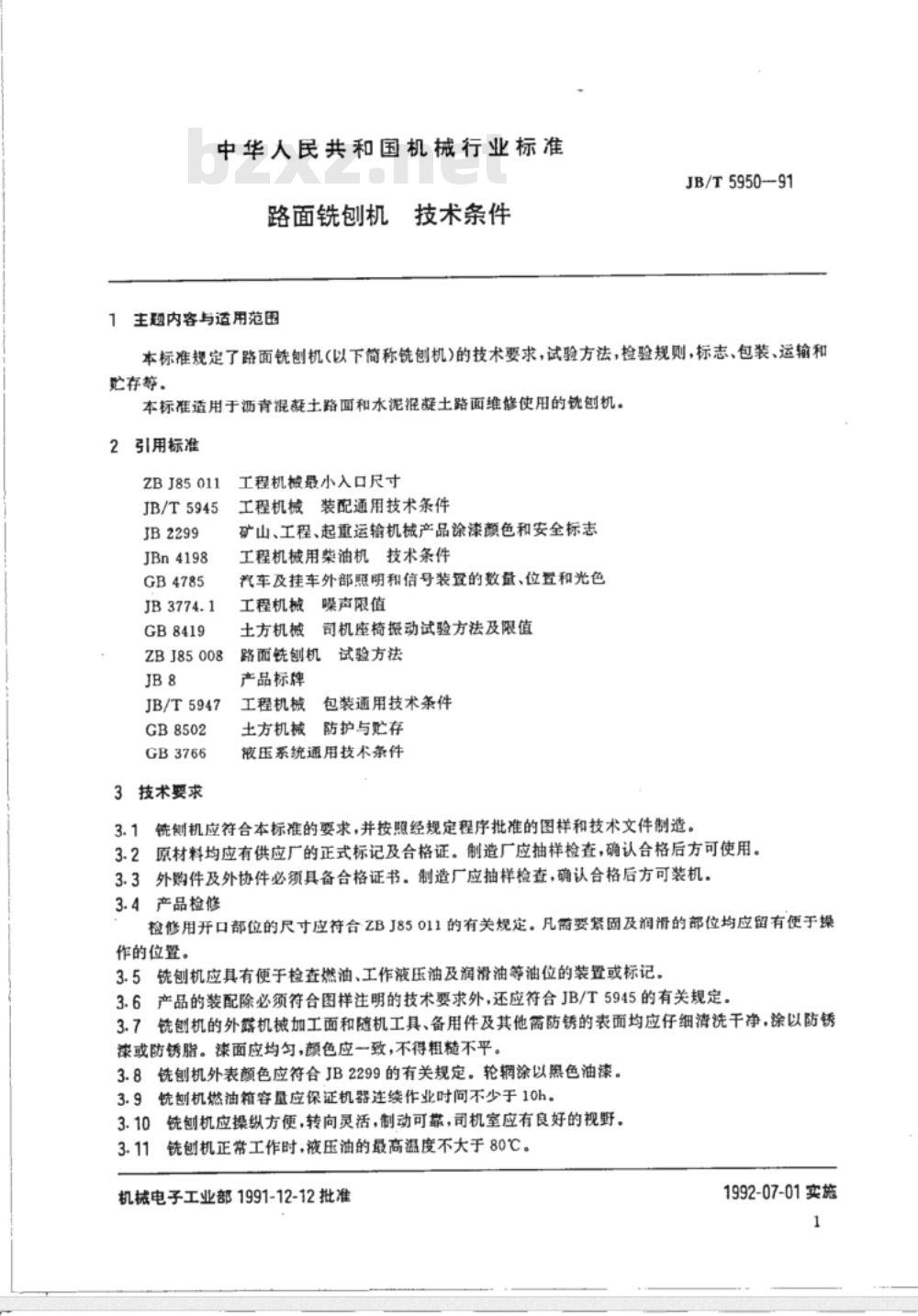

中华人民共和国机械行业标准 路面铣刨机技术条件 1 主题内容与适用范围 JB/T 5950-91 本标准规定了路面铣刨机（以下简称铣刨机）的技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。适用于沥青混凝土路面和水泥混凝土路面维修使用的铣刨机。 2 引用标准 ZBJ85011 JB/T 5945 JB 2299 GB 4785 JB 3774.1 GB 8419 ZBJ85008 JB 8 JB/T 5947 GB 8502 GB 3766 3 技术要求 3.1 铣刨机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。 3.2 原材料应有供应厂的正式标记及合格证，制造厂应抽样检查，确认合格后方可使用。 3.3 外购件及外协件必须具备合格证书，制造厂应抽样检查，确认合格后方可装机。 3.4 产品检修：检修用开口部位的尺寸应符合ZBJ85011的有关规定。凡需要紧固及润滑的部位均应留有便于操作的位暨。 3.5 铣刨机应具有便于检查燃油、工作液压油及润滑油等油位的装置或标记。 3.6 产品的装配除必须符合图样注明的技术要求外，还应符合JB/T 5945的有关规定。 3.7 铣刨机的外露机械加工面和随机工具、备用件及其他需防锈的表面应仔细清洗干净，涂以防锈漆或防锈脂，表面应均匀，颜色应一致，不得粗糙不平。 3.8 铣刨机外表颜色应符合JB 2299的有关规定，轮辋涂以照色油漆。 3.9 铣刨机燃油箱容量应保证机器连续作业时不小于10小时。 3.10 铣刨机应操控方便，转向灵活，制动可靠，司机室应有良好的视野。 3.11 铣刨机正常工作时，液压油的最高温度不大于80℃。 3.12 液压系统的技术要求应符合GB 3766的有关规定，液压油箱清洁度不大于15mg/L。铣刨机闭式液压回路应严格保证清洁，使用液压油的过滤精度为10μm。 3.13 铣刨机的行驶制动距离为35m。 3.14 铣刨机爬坡能力不小于12%。 3.15 整机工作时的燃油消耗率应符合JB 4198的规定，整机的可靠性应符合以下规定： - 机器出勤率不低于85%； - 平均故障间隔时间（MTBF）不少于200小时。 3.16 铣刨机的外部照明和信号装置应符合GB 4785的规定。 3.17 铣刨机的噪声限值应符合JB 3774.1的规定。 3.18 司机座椅的振动限值应符合GB 8419的规定。 3.19 操纵杆的操控力不大于120N。 3.20 柴油机的排气烟度与比排放量应符合JB 4198的规定。 4 试验方法 4.1 整机密封性：铣刨机作业3小时后停机，在15分钟内检查各结合面有无漏油、漏水情况。 4.2 液压油箱清洁度：使用孔径0.45μm滤网过滤120号工业汽油作为清洗液，浸洗400目铜丝滤网，挥发后在100℃温度下烘干，称重。 4.3 司机座椅的振动：按照GB 8419进行测试。 4.4 其他项目的测试按ZBJ85008的规定进行。 5 检验规则 5.1 铣刨机制造厂应进行出厂检验、型式试验和定期检验。 5.1.1 出厂检验：每台产品必须做出厂检验，确认合格后方可出厂，出厂检验应严格按照制造厂编制的出厂试验大纲进行，全面检查整机的外观，空运转与负载动转试验，检查主要部件的技术状况与整机的工作能力。 5.1.1.1 外观检查：检验下列项目；装配的正确性和完整性，检查各项功能和安全性能。
