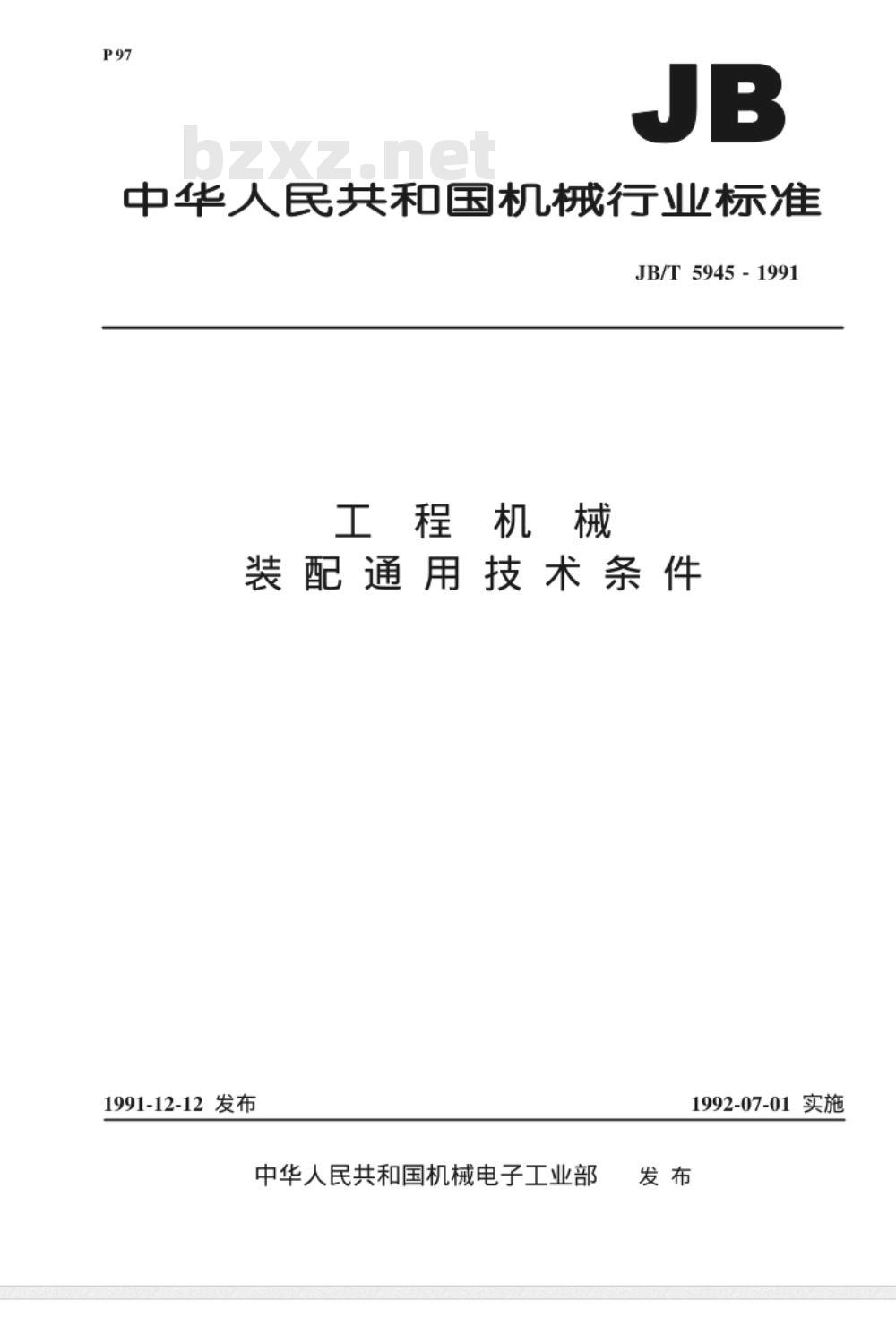

【机械行业标准(JB)】 工程机械 装配通用技术条件

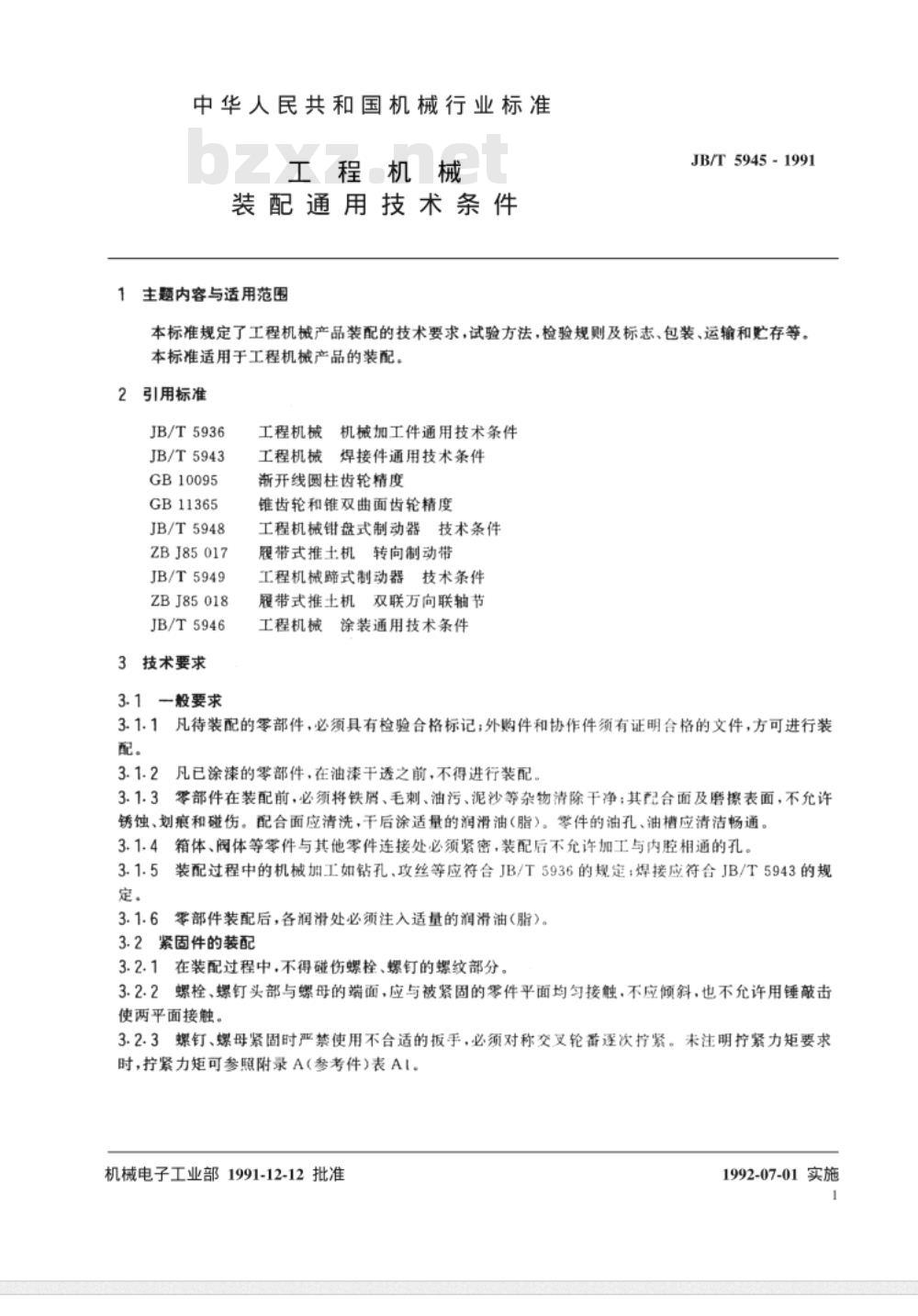

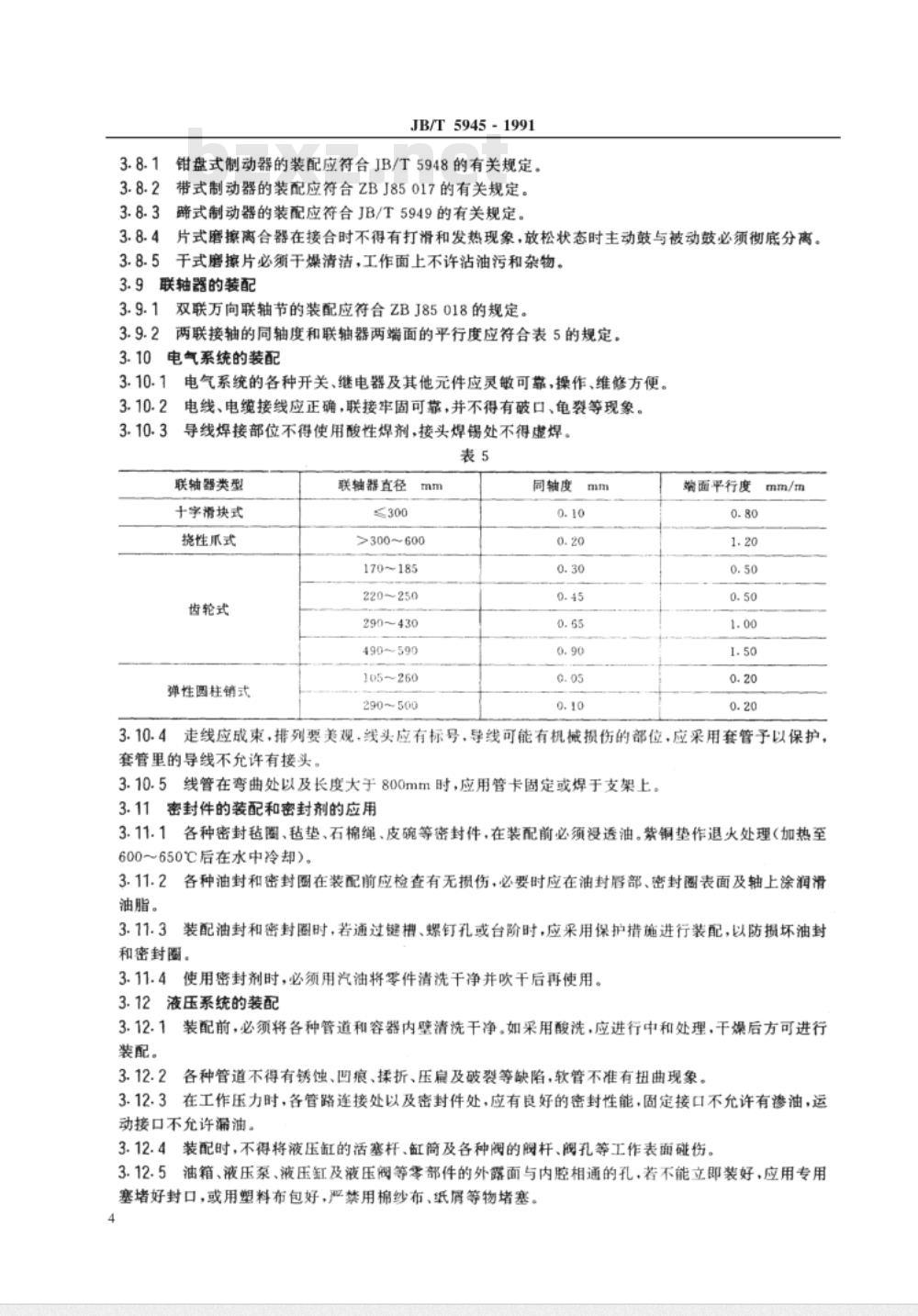

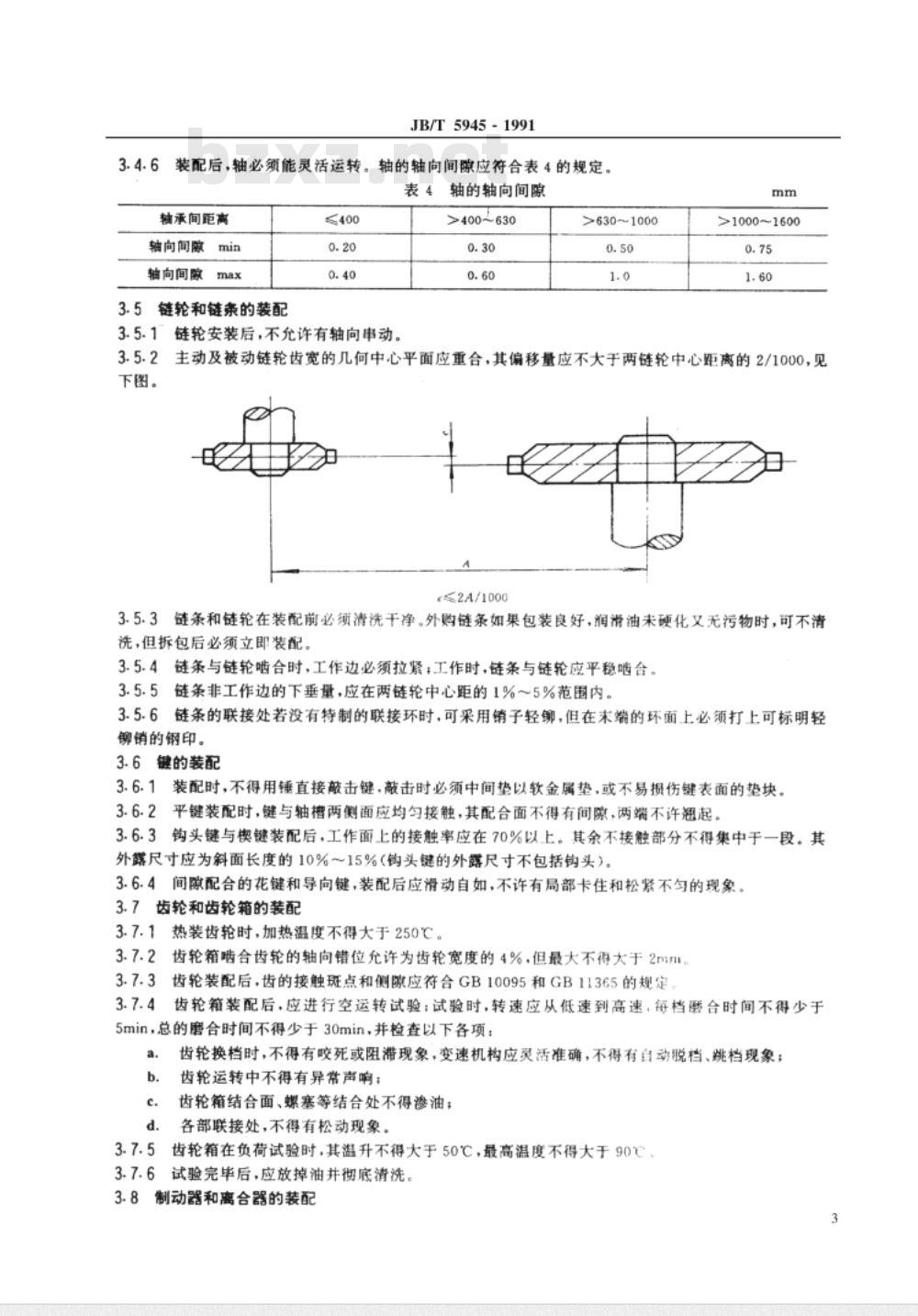

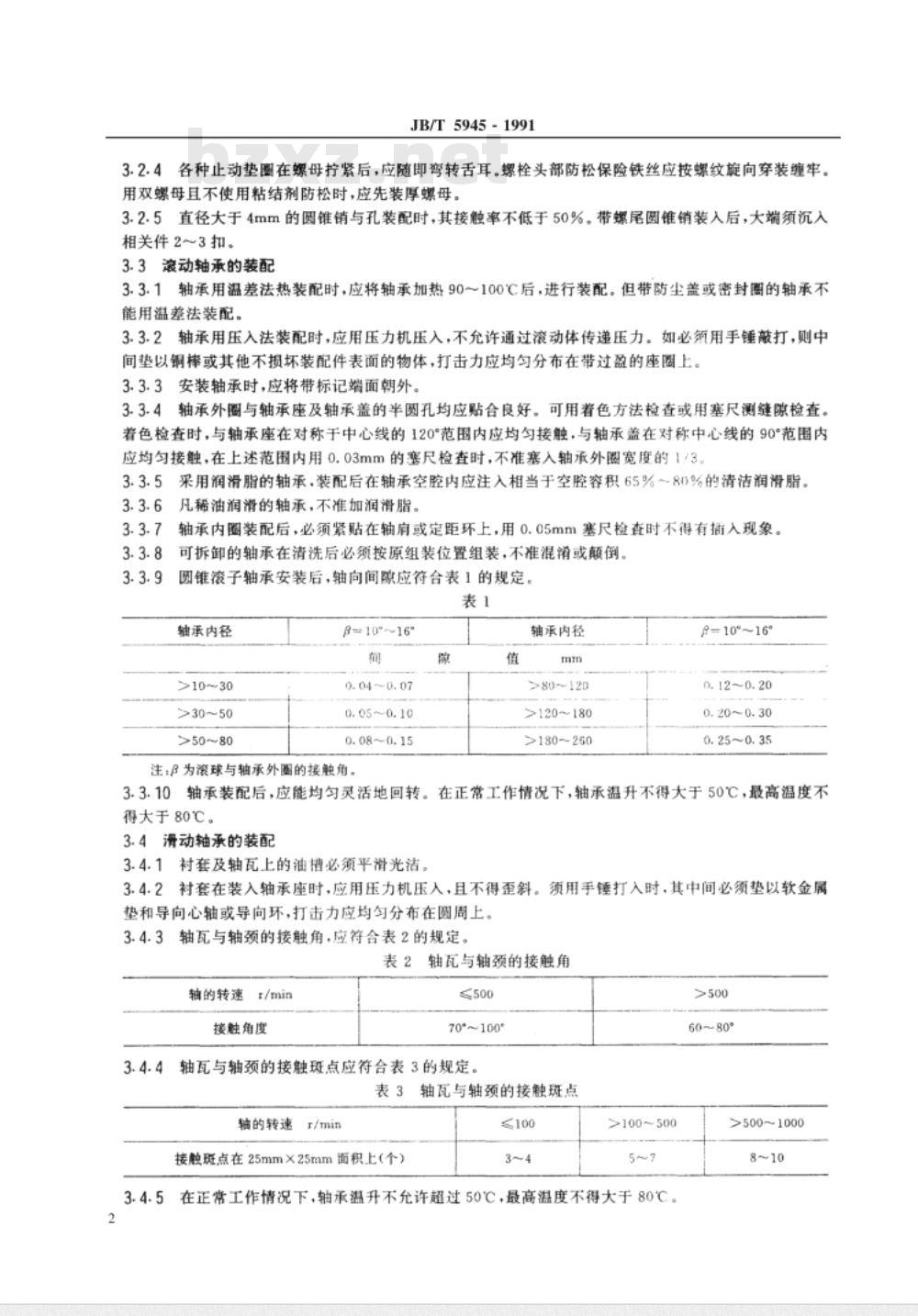

JB/T 5945-1991 工程机械装配通用技术条件 1991-12-12 发布，中华人民共和国机械电子工业部1992-07-01 实施。本标准规定了工程机械产品装配的技术要求、试验方法、检验规则及标志、包装、运输和贮存等内容，适用于工程机械产品的装配。 1 范围 本标准适用于工程机械产品的装配，包含装配过程中的技术要求、检验规则及相关规范。 2 规范性引用文件 JB/T 5936, JB/T 5943, GB 10095, GB 11365, JB/T 5948, ZBJ 85017, JB/T 5949, ZBJ 85018, JB/T 5946 3 技术要求 3.1 一般要求 1. 凡待装配的零部件，必须具有检验合格标记；外购件和协作件须有证明合格的文件，方可进行装配。 2. 凡已涂的零部件，在油漆干透之前，不得进行装配。 3. 零部件在装配前，必须将铁屑、毛刺、油污、泥沙等杂物清除干净；其配合面及磨擦表面，不允许锈蚀、划痕和碰伤。配合面应清洗，干后涂适量的润滑油（脂）。零件的油孔、油槽应清洁畅通。 4. 箱体、阅体等零件与其他零件连接处必须紧密，装配后不允许加工与内腔相通的孔。 5. 装配过程中的机械加工如钻孔、攻丝等应符合 JB/T 5936 的规定；焊接应符合 JB/T 5943 的规定。 6. 零部件装配后，各润滑处必须注入适量的润滑油（脂）。 3.2 紧固件的装配 1. 在装配过程中，不得碰伤螺栓、螺钉的螺纹部分。 2. 螺栓、螺钉头部与螺母的端面，应与被紧固的零件平面均匀接触，不应倾斜，也不允许用锤敲击使两平面接触。 3. 螺钉、螺母紧固时严禁使用不合适的扳手，必须对称交叉轮番逐次拧紧。未注明拧紧力矩要求时，拧紧力矩可参照附录 A（参考件) 表 AI。 4. 各种止动垫圈在螺母紧后，应随即弯转舌耳。螺栓头部防松保险铁丝应按螺纹旋向穿装缠牢。用双螺母且不使用粘结剂防松时，应先装厚螺母。 5. 直径大于 4mm 的圆锥销与孔装配时，其接触率不低于 50%。带螺尾圆锥销装入后，大端须沉入相关件 2～3 扣。 3.3 滚动轴承的装配 1. 轴承用温差法热装配时，应将轴承加热至 90～100℃ 后，进行装配。但带防尘盖或密封圈的轴承不能用温差法装配。 2. 轴承用压入法装配时，应用压力机压入，不允许通过滚动体传递压力。如必须用手锤敲打，则中间垫以铜棒或其他不损坏装配件表面的物体，打击力应均匀分布在带过盈的座圈上。 3. 安装轴承时，应将带标记蜡面朝外。 4. 轴承外圈与轴承座及轴承盖的半圆孔均应贴合良好。可用着色方法检查或用塞尺测缝隙检查。 5. 采用润滑脂的轴承，装配后在轴承空腔内应注入相当于空腔容积 65%~80%的清洁润滑脂。 3.4 滑动轴承的装配 1. 衬套及轴瓦上的油槽必须平滑光洁。 2. 衬套在装入轴承座时，应用压力机压入，且不得歪斜。须用手锤打入时，其中间必须垫以软金属垫和导向心轴或导向环，打击力应均匀分布在圆周上，轴瓦与轴颈的接触角，应符合表2的规定。 表2 轴瓦与轴颈的接触角
