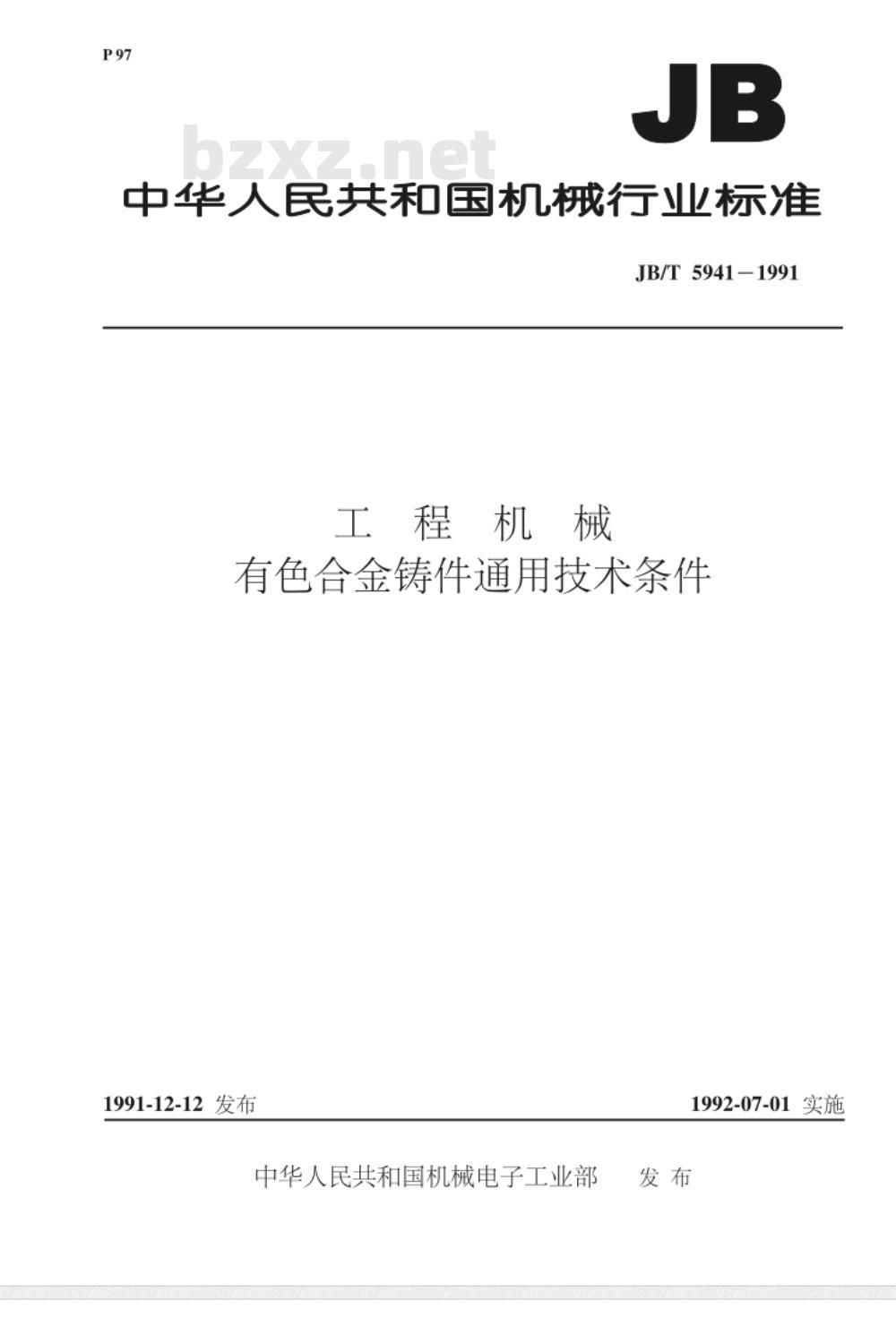

【机械行业标准(JB)】 工程机械 有色合金铸件通用技术条件

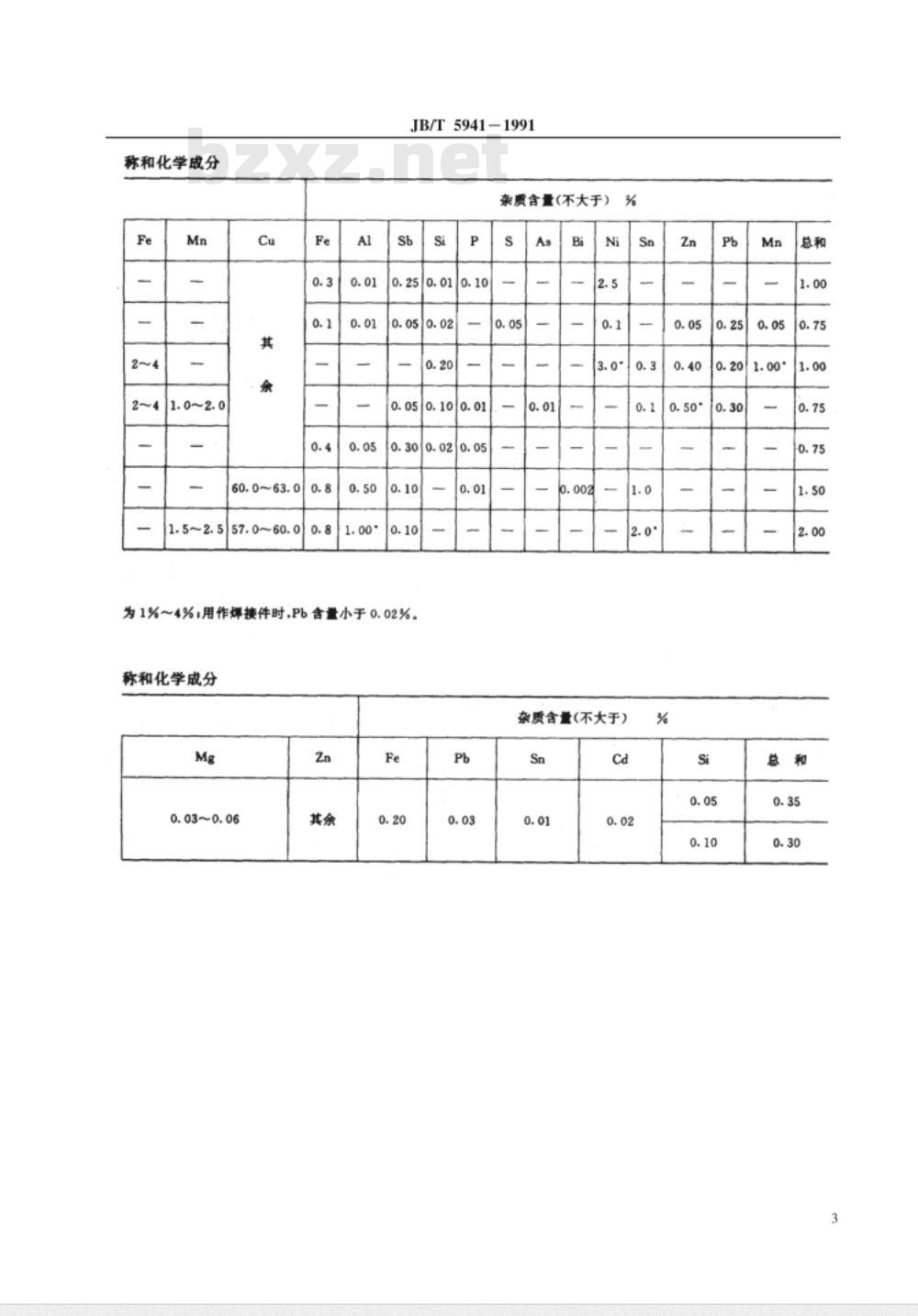

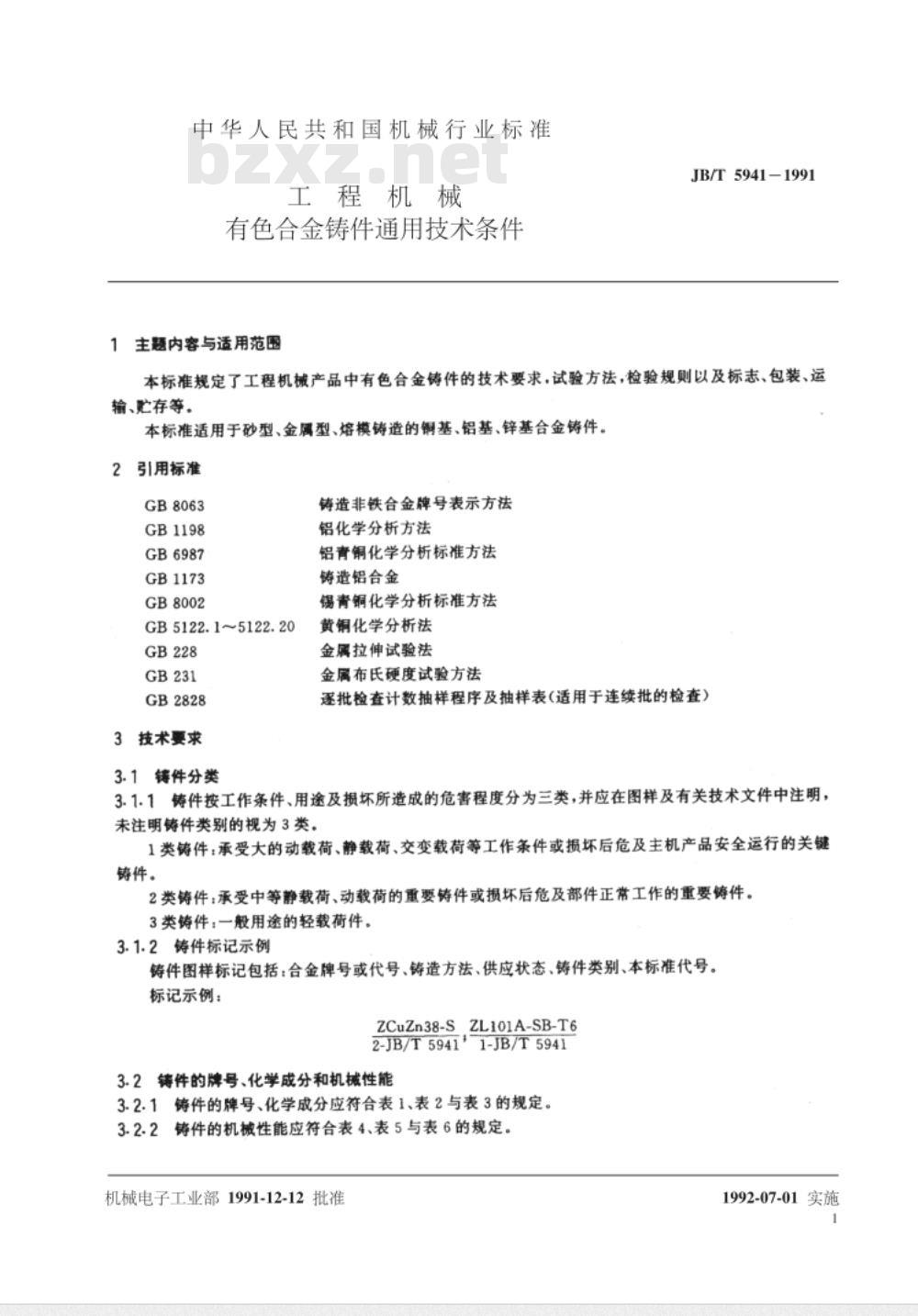

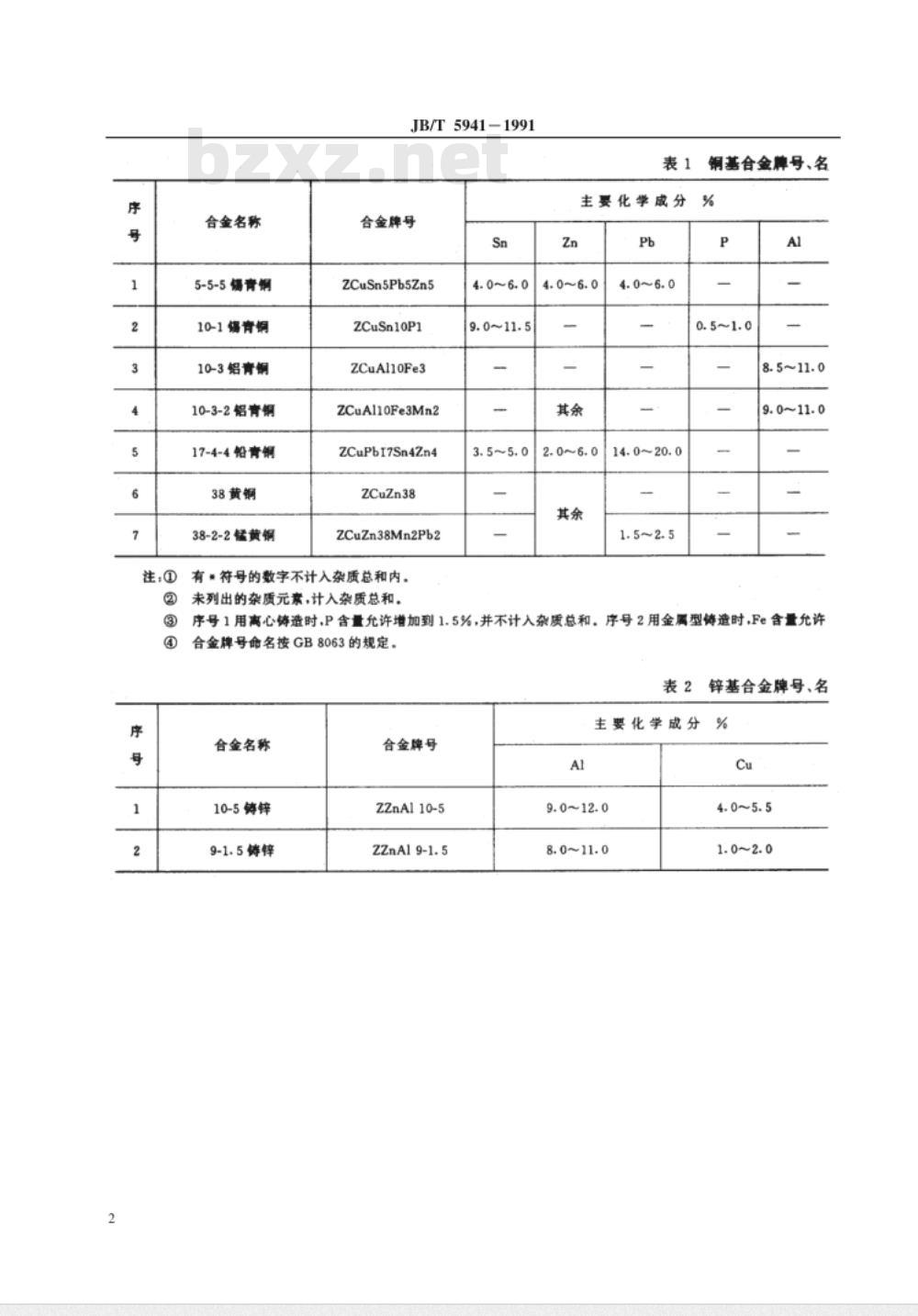

中华人民共和国机械行业标准 JB/T 5941-1991 工程机械 有色合金铸件通用技术条件 本标准规定了工程机械产品中有色合金铸件的技术要求、试验方法、检验规则以及标志、包装、运输、贮存等要求。本标准适用于砂型、金属型、熔模铸造的铜基、铝基、锌基合金铸件。 1 范围 本标准适用于承受不同工作负荷的有色合金铸件，主要涵盖铸件的技术要求、试验方法及检验规则。 2 规范性引用文件 本标准引用了以下文件： GB8063 铝化学分析方法 GB1198 锡青铜化学分析标准方法 GB6987 铸造铝合金 GB1173 黄铜化学分析法 GB8002 金属拉伸试验法 GB228 金属布氏硬度试验方法 GB231 金属洛氏硬度试验方法 GB2828 逐批检查计数抽样程序及抽样表 3 技术要求 3.1 铸件分类 铸件按工作条件、用途及损坏所造成的危害程度分为三类，并应在图样及有关技术文件中注明，未注明铸件类别的视为3类。 1类铸件：承受大的动载荷、静载荷、交变载荷等工作条件或损坏后危及主机产品安全运行的关键铸件。 2类铸件：承受中等静载荷、动载荷的重要铸件或损坏后危及部件正常工作的重要铸件。 3类铸件：一般用途的轻载荷件。 3.2 铸件的牌号、化学成分和机械性能 3.2.1 铸件的牌号、化学成分应符合表1、表2与表3的规定。 3.2.2 铸件的机械性能应符合表4、表5与表6的规定。 表1 铜基合金主要化学成分 | 合金牌号 | 主要化学成分 | |----------------|------------------| | ZCuSn5Pb5Zn5 | Sn 5.0~6.0%, Zn 4.0~6.0%, Pb 0.5~1.0% | | ZCuZn38 | Cu 60.0~63.0%, Zn 38.0~40.0% | | ZCuAl10Fe3 | Al 8.5~11.0%, Fe 0.5~3.0% | 表2 锌基合金主要化学成分 | 合金牌号 | 主要化学成分 | |--------------|---------------------| | ZZnAl10-5 | Zn 9.0~12.0%, Al 0.01~0.05% | | ZZnAl9-1.5 | Zn 8.0~11.0%, Al 0.01~0.05% | 表3 机械性能要求 | 合金牌号 | 抗拉强度 (N/mm²) | 延伸率 (%) | 冲击韧性 (J/cm²) | |----------------|-------------------|------------|------------------| | ZCuSn5Pb5Zn5 | ≥250 | ≥10 | >25 | | ZCuZn38 | ≥270 | ≥12 | >20 | | ZCuAl10Fe3 | ≥300 | ≥15 | >30 | 3.3 铸件的几何形状及尺寸 铸件的几何形状及尺寸应符合图样或订货协议中规定的要求。 3.4 铸件尺寸公差 3.4.1 铸件尺寸公差值应符合表4的规定，其公差等级应符合表5的规定。 表4 铸件尺寸公差 | 基本尺寸范围 | 公差带 | |-----------------|----------| | >10 到 16mm | 0.36mm | | >40 到 63mm | 0.50mm | | >100 到 160mm | 0.56mm | 3.4.2 公差带应对称分布，即公差的一半取正值，另一半取负值。铸件的公差值应根据基本尺寸从表4中选取。 3.4.3 同一铸件上的某一局部范围内，允许选用不同的公差等级，但应在图样上或有关技术文件中注明其公差值。 3.5 其他技术要求 铸件的其他技术要求应根据合同或订货协议的具体要求进行确定。
