【机械行业标准(JB)】 工程机械 灰铸铁件通用技术条件

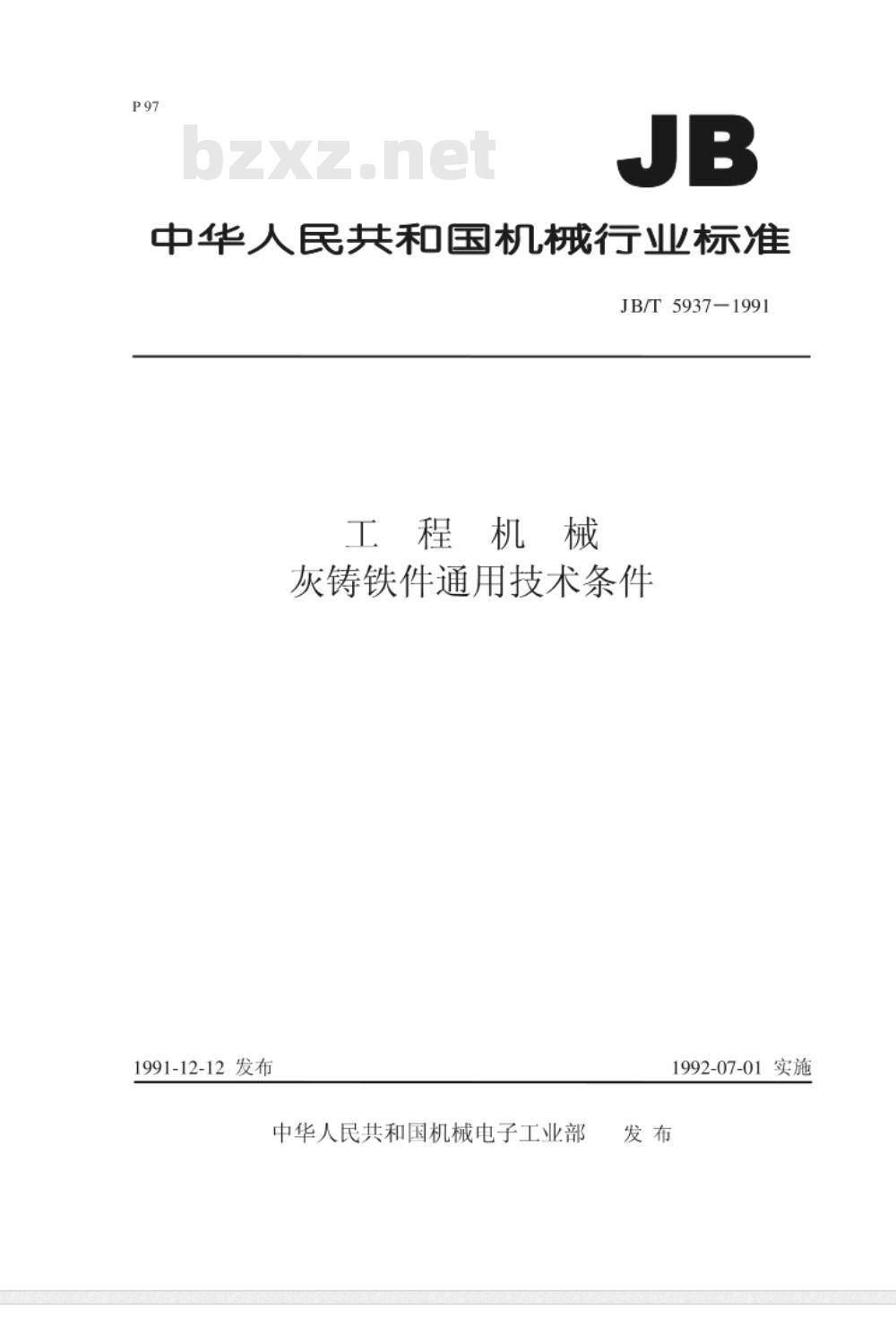

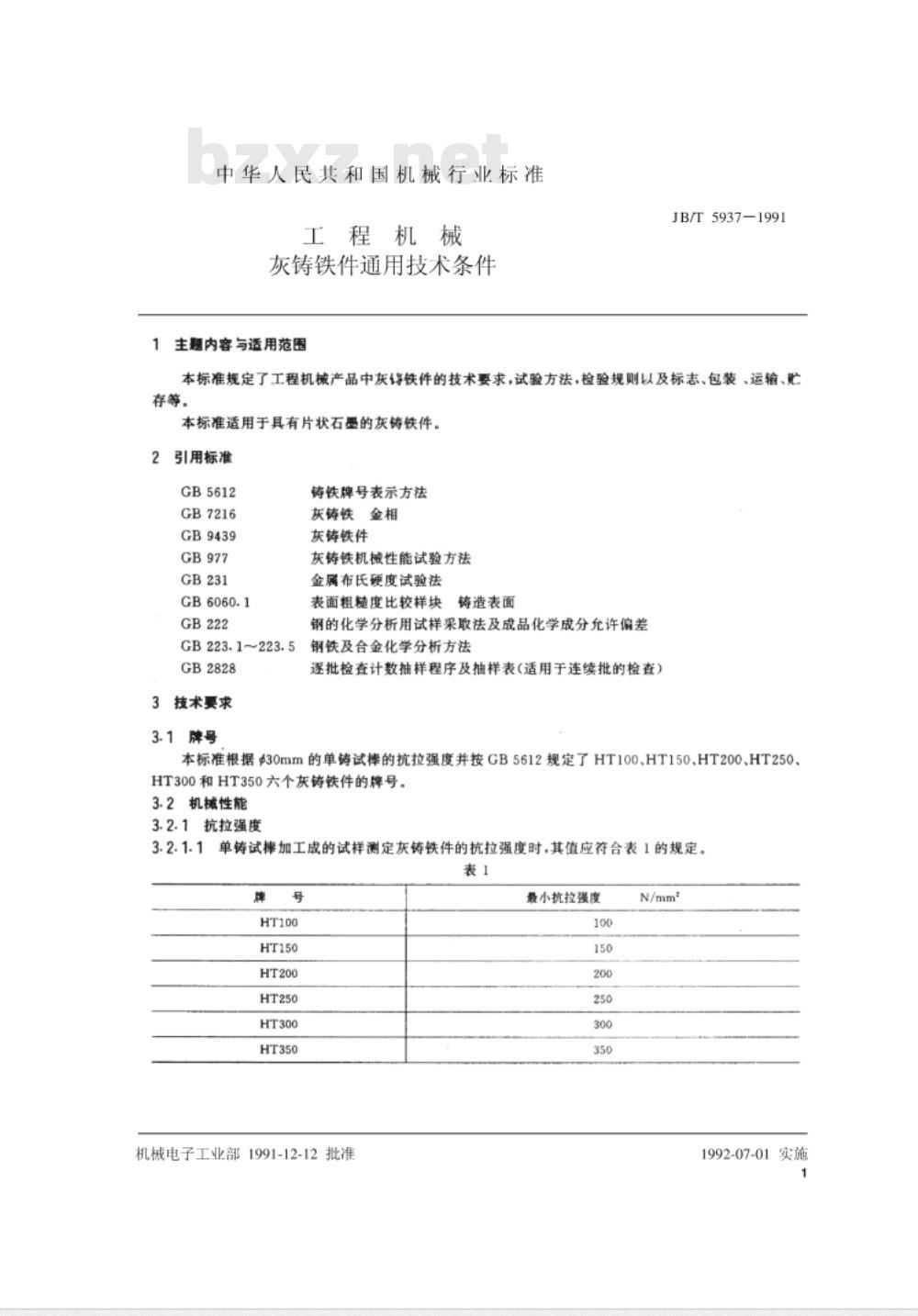

中华人民共和国机械行业标准 JB/T5937-1991 工程机械 灰铸铁件通用技术条件 1991-12-12发布 中华人民共和国机械电子工业部发布 1992-07-01实施 1 主题内容与适用范围 本标准规定了工程机械产品中灰铸铁件的技术要求，试验方法，检验规则以及标志、包装、运输、存储等。 本标准适用于具有片状石墨的灰铸铁件。 2 引用标准 GB5612 GB7216 GB9439 GB977 GB231 GB6060.1 GB222 GB223.1~223.5 GB2828 3 技术要求 3.1 牌号 铸铁牌号表示方法 灰铸铁金相 灰铸铁件 灰铸铁机械性能试验方法 金属布氏硬度试验法 表面粗糙度比较样块 铸造表面 钢的化学分析用试样采取法及成品化学成分允许偏差钢铁及合金化学分析方法 逐批检查计数抽样程序及抽样表（适用于连续批的检查） 本标准根据30mm的单铸试棒的抗拉强度，并按GB5612规定了HT100、HT150、HT200、HT250、HT300和HT350六个灰铸铁件的牌号。 3.2 机械性能 3.2.1 抗拉强度 3.2.1.1 单铸试样加工成的试样测定灰铸铁件的抗拉强度时，其值应符合表1的规定。 表1 牌号 HT100 HT150 HT200 HT250 HT300 HT350 最小抗拉强度 (N/mm) 100 150 200 250 300 350 3.2.1.2 当铸件壁厚超过20mm，而重量又超过200kg，并有特殊要求时，经供需双方协商同意后，也可以采用与铸件冷却条件相似的附铸试棒或附铸试块，加工成的试样测定抗拉强度。其抗拉强度值应符合表2的规定。 表2 牌号 HT150 HT200 HT250 HT300 HT350 铸件型 大于20mm 40mm 80mm 150mm 最小抗拉强度 (N/mm) 130 115 180 160 220 200 260 235 300 270 $50mm [115] 105 100 [155] 145 135 [190]
