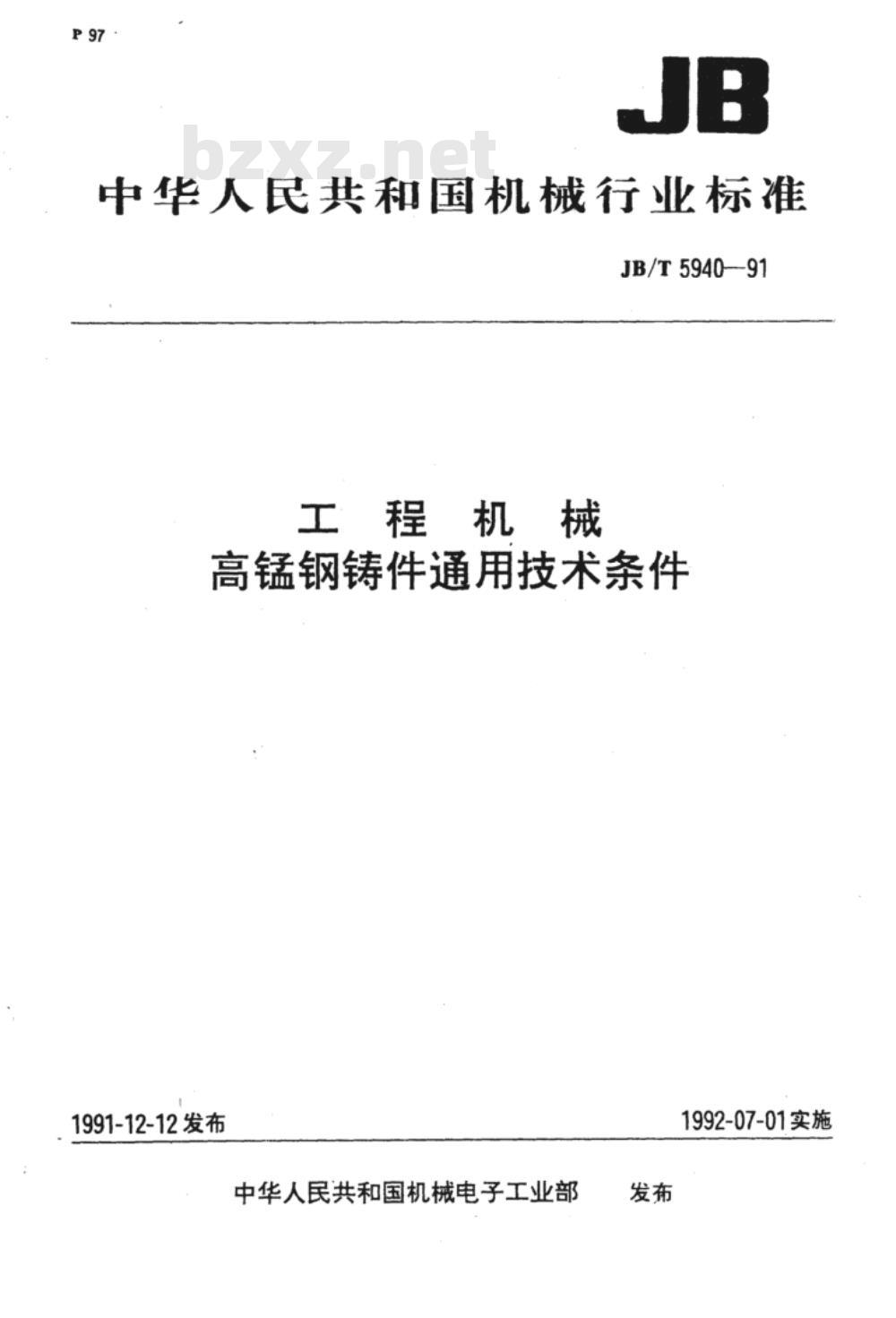

【机械行业标准(JB)】 工程机械 高锰钢铸件通用技术条件

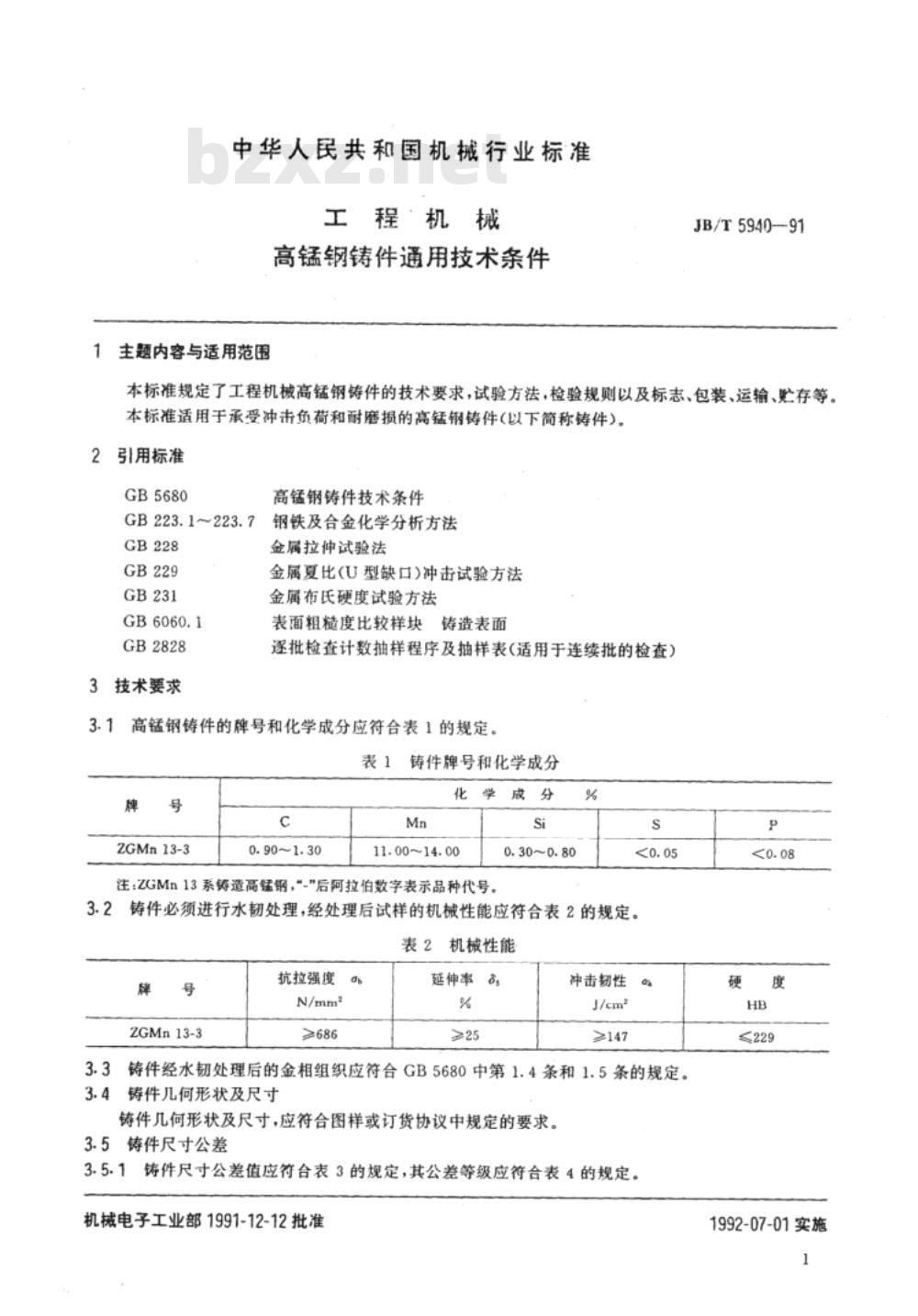

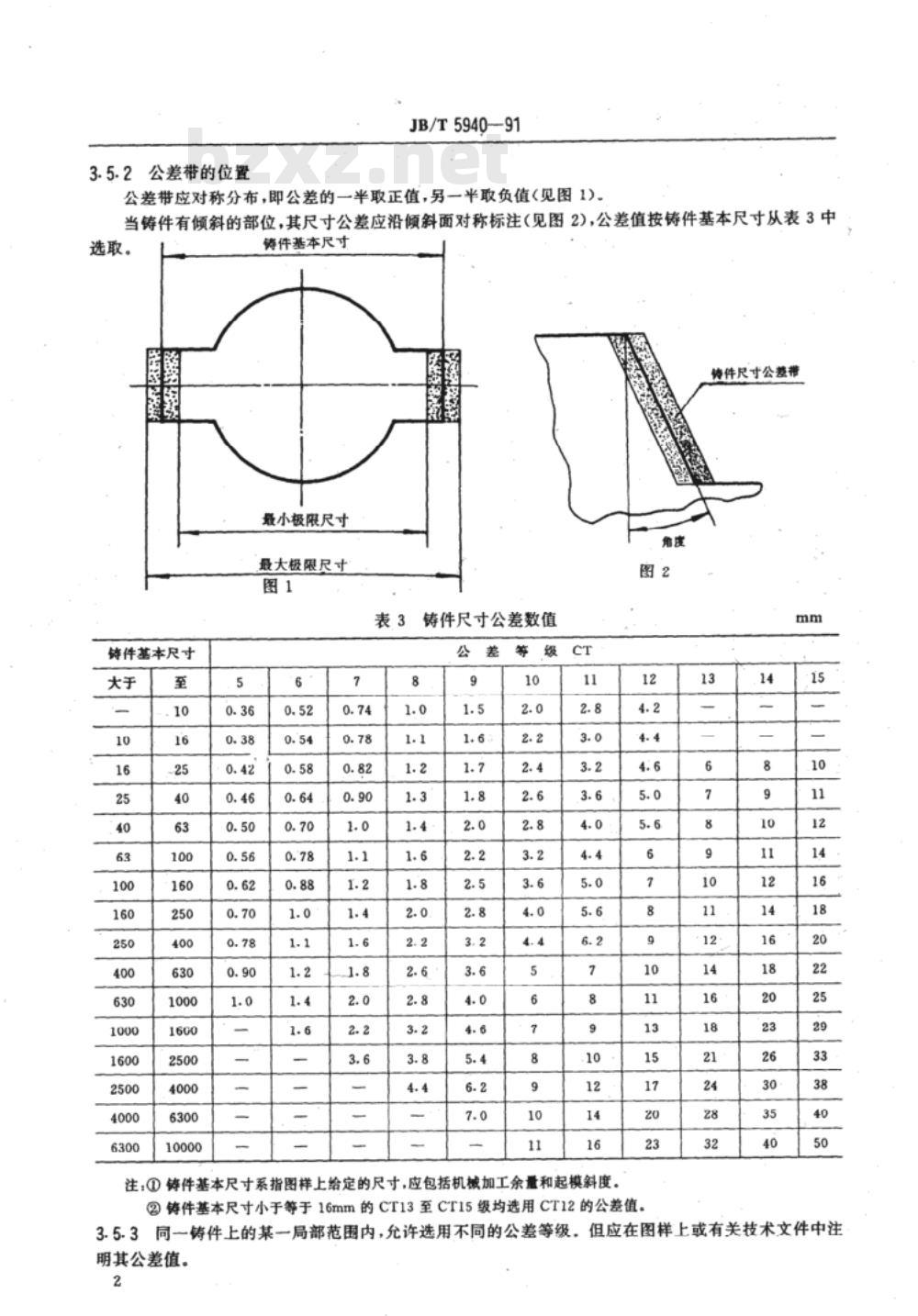

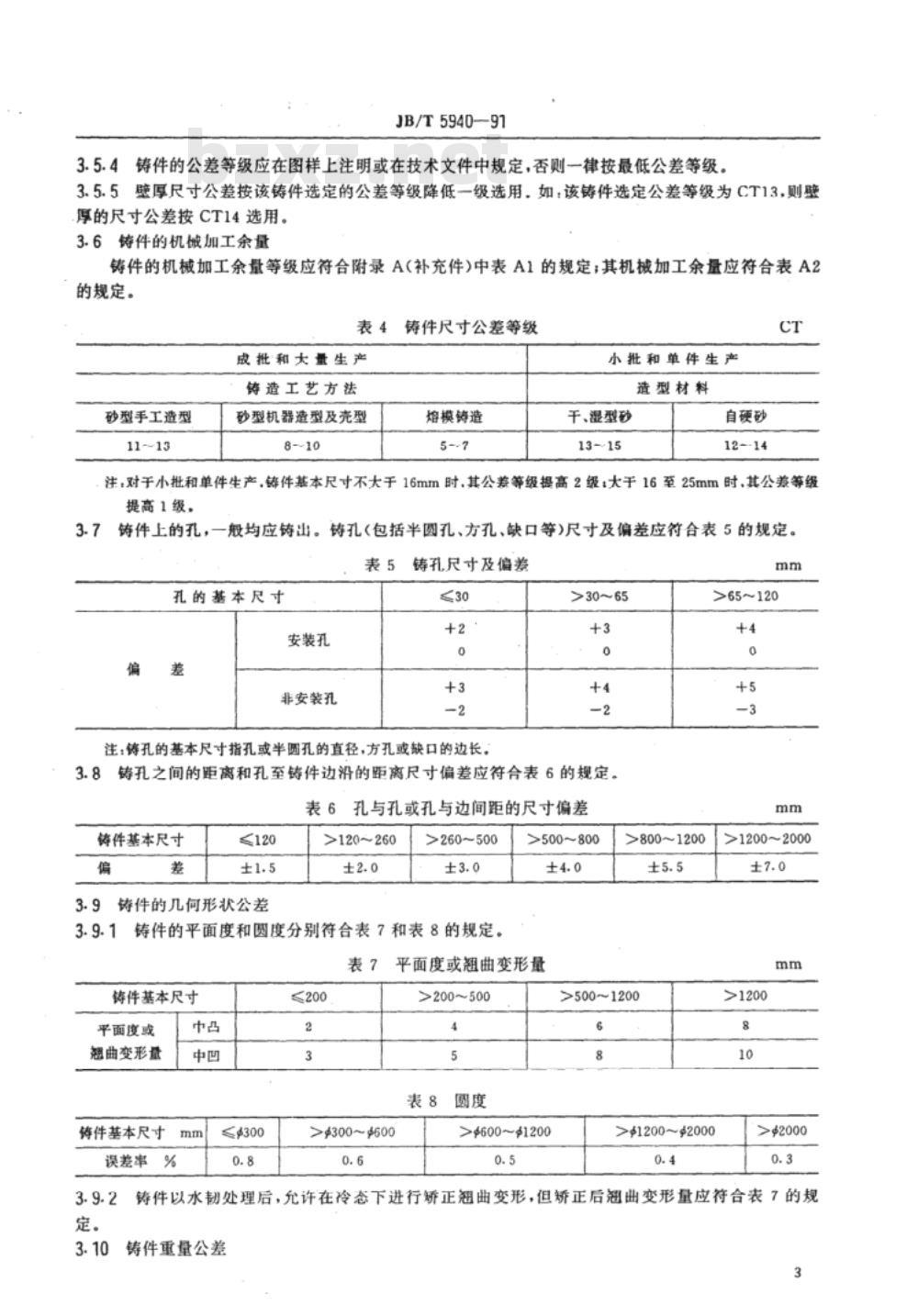

中华人民共和国机械行业标准 JB/T5940—91 工程机械 高锰钢铸件通用技术条件 本标准规定了工程机械高锰钢铸件的技术要求、试验方法、检验规则以及标志、包装、运输、贮存等要求。本标准适用于承受冲击负荷和耐磨损的高锰钢铸件（以下简称铸件）。 1 范围 本标准适用于承受冲击负荷和耐磨损的高锰钢铸件，主要涵盖铸件的技术要求、试验方法及检验规则。 2 规范性引用文件 本标准引用了以下文件： GB5680 钢铁及合金化学分析方法 GB223.1~223.7 金属拉伸试验法 GB228 金属夏比（U型缺口）冲击试验方法 GB229 金属布氏硬度试验方法 GB231 金属洛氏硬度试验方法 GB6060.1 铸造表面粗糙度比较样块 GB2828 逐批检查计数抽样程序及抽样表 3 技术要求 3.1 高锰钢铸件的技术条件 铸件的牌号和化学成分应符合表1的规定。铸件必须进行水韧处理，经处理后试样的机械性能应符合表2的规定。 表1 高锰钢铸件的牌号和化学成分 | 牌号 | ZGMn13-3 | |----------|------------| | C (碳) | 0.90~1.30 | | Mn (锰) | 11.00~14.00| | Si (硅) | 0.30~0.80 | | S (硫) | <0.05 | 注：ZGMn13系铸造高锰钢，后阿拉伯数字表示品种代号。 表2 高锰钢铸件的机械性能 | 牌号 | ZGMn13-3 | |----------|------------| | 抗拉强度 | ≥686 N/mm² | | 延伸率 | ≥25% | | 冲击韧性 | >147 J/cm | 3.2 金相组织 铸件经水韧处理后的金相组织应符合GB5680中第1.4条和1.5条的规定。 3.3 铸件几何形状及尺寸 铸件几何形状及尺寸，应符合图样或订货协议中规定的要求。 3.4 铸件尺寸公差 3.4.1 铸件尺寸公差值应符合表3的规定，其公差等级应符合表4的规定。 表3 铸件尺寸公差数值 | 基本尺寸范围 | 公差带 | |--------------|----------| | >10 到 16mm | 0.36mm | | >40 到 63mm | 0.50mm | | >100 到 160mm| 0.56mm | 3.4.2 公差带应对称分布，即公差的一半取正值，另一半取负值。当铸件有倾斜的部位，其尺寸公差应沿倾斜面对称标注。 3.4.3 同一铸件上的某一局部范围内，允许选用不同的公差等级，但应在图样上或有关技术文件中注明其公差值。 3.5 公差等级 铸件的公差等级应在图样上注明，且其公差带应根据铸件基本尺寸从表3中选取。 3.6 其他技术要求 铸件的其他技术要求应根据合同或订货协议的具体要求进行确定。
