【机械行业标准(JB)】 工程机械 球墨铸铁件通用技术条件

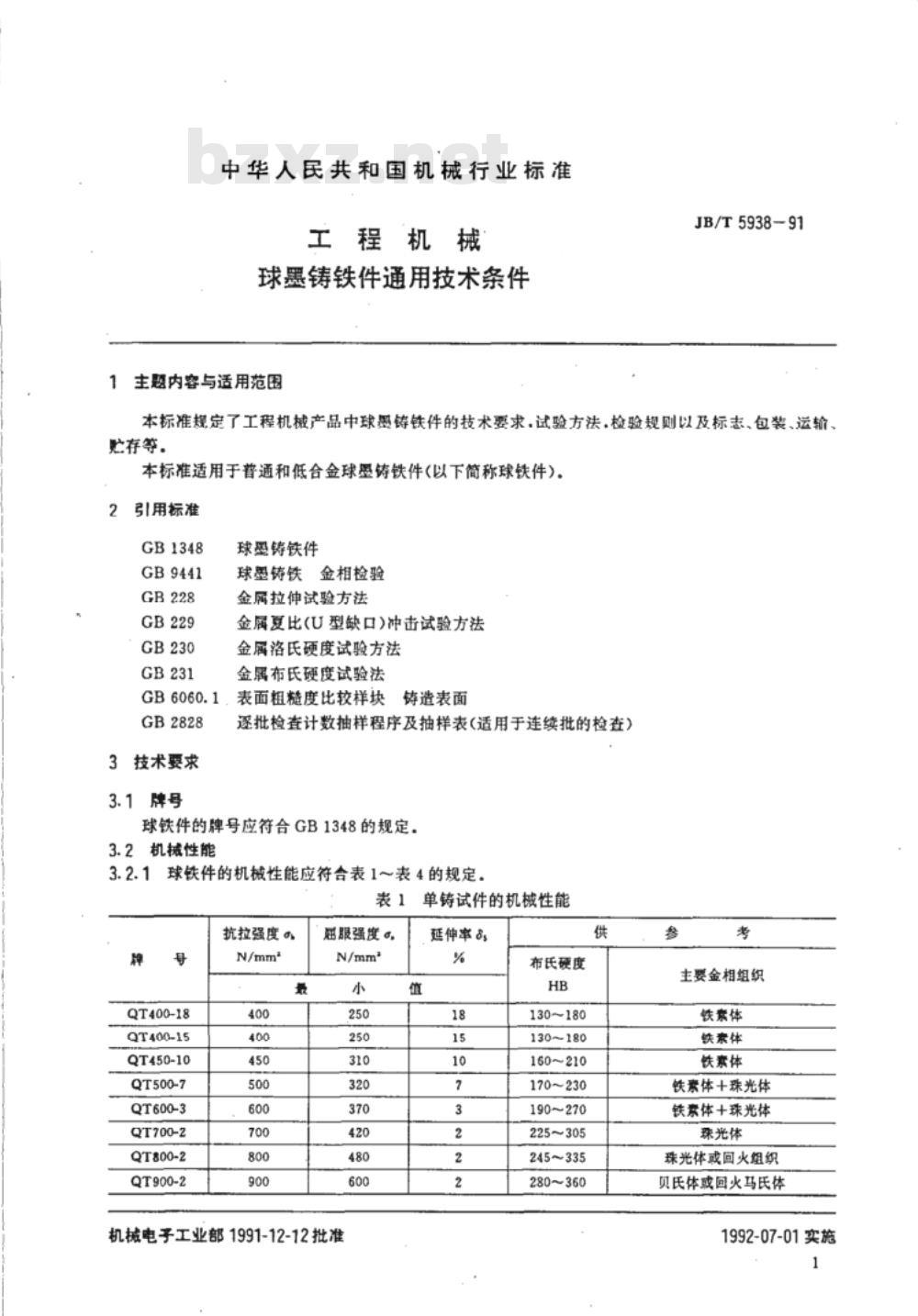

中华人民共和国机械行业标准 JB/T5938—91 工程机械 球墨铸铁件通用技术条件 本标准规定了工程机械产品中球墨铸铁件的技术要求、试验方法、检验规则以及标志、包装、运输、贮存等要求。 本标准适用于普通和低合金球墨铸铁件（以下简称球铁件）。 1 范围 本标准适用于工程机械产品中使用的球墨铸铁件，包括普通和低合金球墨铸铁件，主要涵盖球墨铸铁件的技术要求、试验方法及检验规则。 2 规范性引用文件 本标准引用了以下文件： GB1348 球墨铸铁件牌号 GB9441 金属拉伸试验方法 GB228 金属拉伸试验方法 GB229 金属夏比（U型缺口）冲击试验方法 GB230 金属洛氏硬度试验方法 GB231 金属布氏硬度试验法 GB6060.1 铸造表面粗糙度比较样块 GB2828 逐批检查计数抽样程序及抽样表 3 技术要求 3.1 牌号 球铁件的牌号应符合GB1348的规定。 3.2 机械性能 3.2.1 球铁件的机械性能应符合表1至表4的规定。 表1 球铁件的抗拉强度和延伸率 | 牌号 | QT400-18 | QT400-15 | QT450-10 | QT500-7 | QT600-3 | QT700-2 | QT800-2 | QT900-2 | |------------|----------|----------|----------|---------|---------|---------|---------|---------| | 抗拉强度 | 400 N/mm²| 400 N/mm²| 450 N/mm²| 500 N/mm²| 600 N/mm²| 700 N/mm²| 800 N/mm²| 900 N/mm²| | 屈服强度 | 250 N/mm²| 250 N/mm²| 310 N/mm²| 320 N/mm²| 370 N/mm²| 420 N/mm²| 480 N/mm²| 600 N/mm²| | 延伸率 | 18% | 15% | 10% | 7% | 3% | 2% | 2% | 2% | | 布氏硬度 | 130~180 | 130~180 | 160~210 | 170~230 | 190~270 | 225~305 | 245~335 | 280~360 | 3.2.2 球铁件的金相组织应符合以下要求： QT400-18、QT400-15、QT450-10、QT500-7、QT600-3、QT700-2、QT800-2、QT900-2的主要金相组织为铁素体或铁素体+珠光体。 3.2.3 球铁件的机械性能以抗拉强度和延伸率两个指标为验收依据。 表2 单铸试块V型缺口试样的冲击值最小冲击值。 | 牌号 | QT400-18A | QT400-15A | QT500-7A | QT600-3A | QT700-2A | |------------|-----------|-----------|----------|----------|----------| | 冲击值 | 14 | 12 | 14 | 14 | 12 | 3.2.4 试样的冲击值要求为： - 低温条件下，-20±2℃，三个试样的平均值不小于12，个别值不小于9。 3.3 标志、包装、运输与贮存 球铁件的标志、包装、运输与贮存应符合行业相关标准要求。
