【机械行业标准(JB)】 工程机械 机械加工件通用技术条件

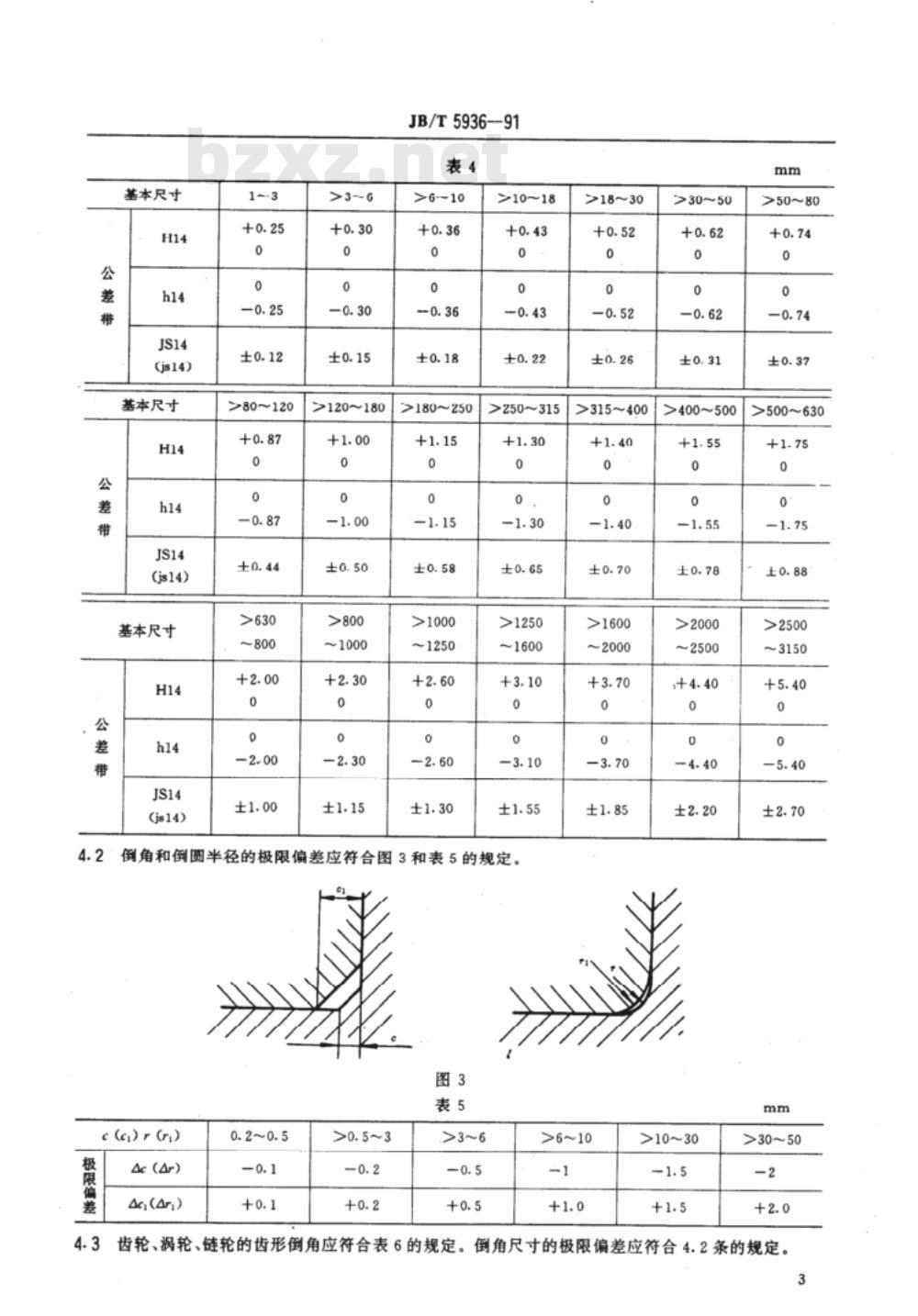

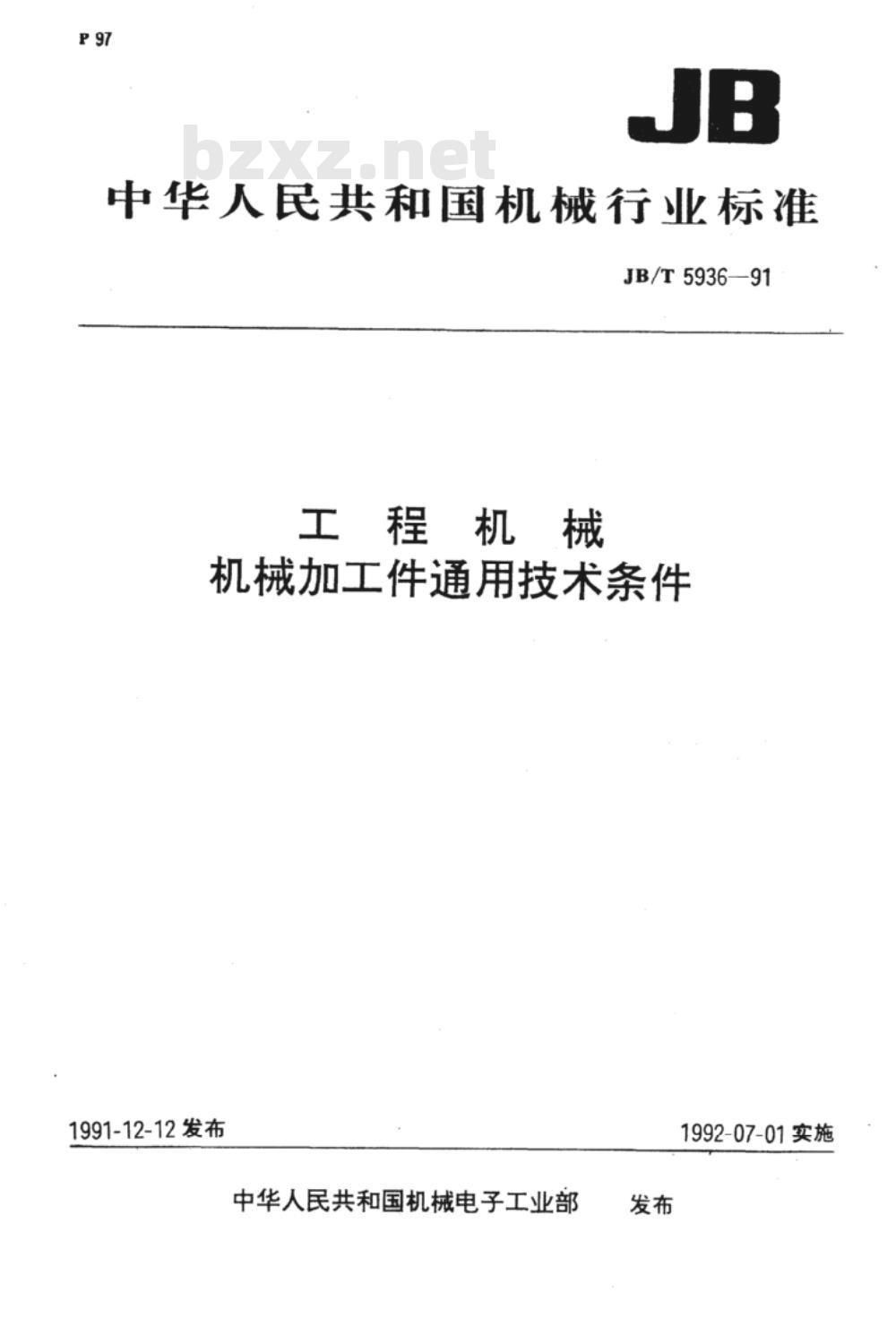

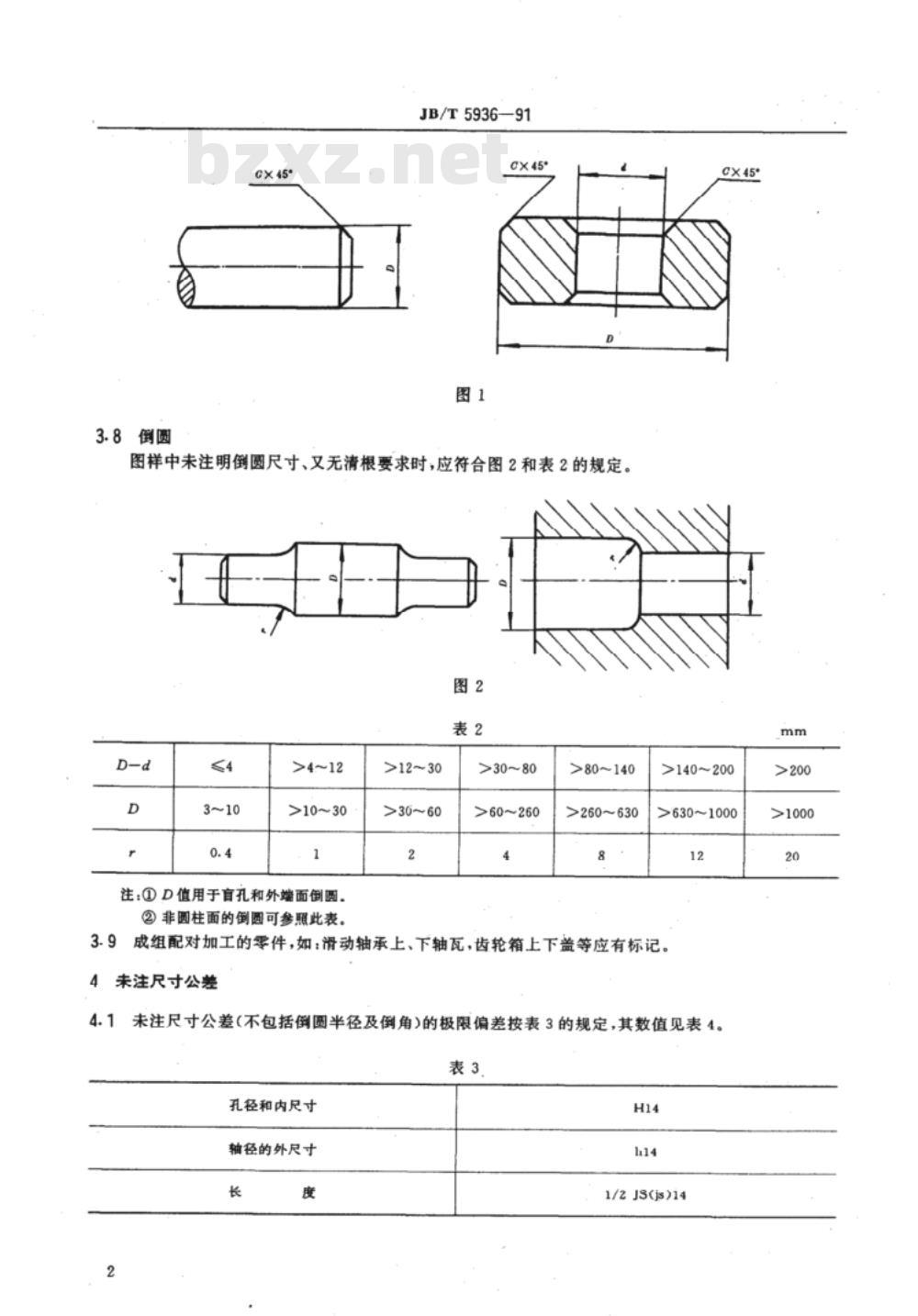

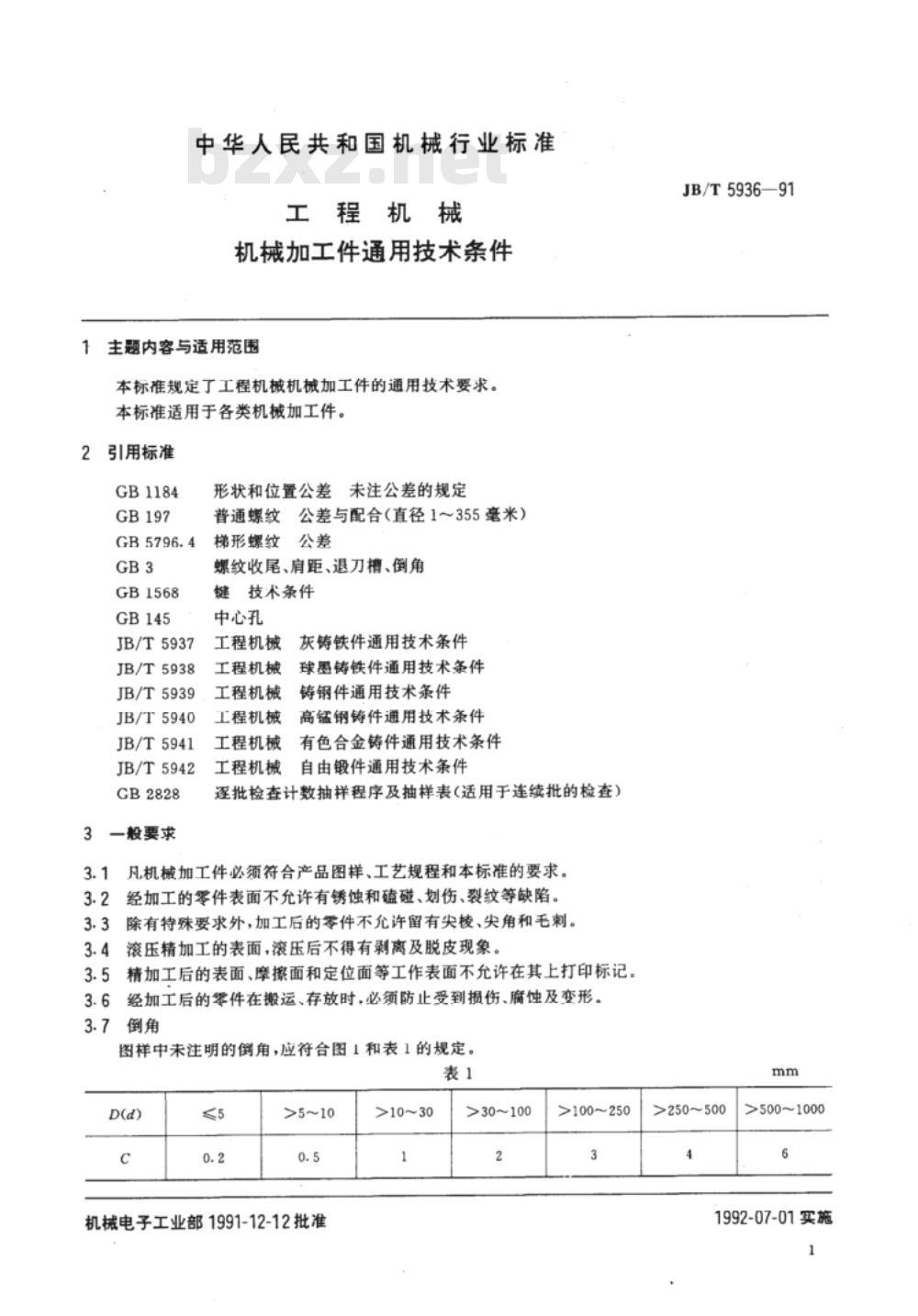

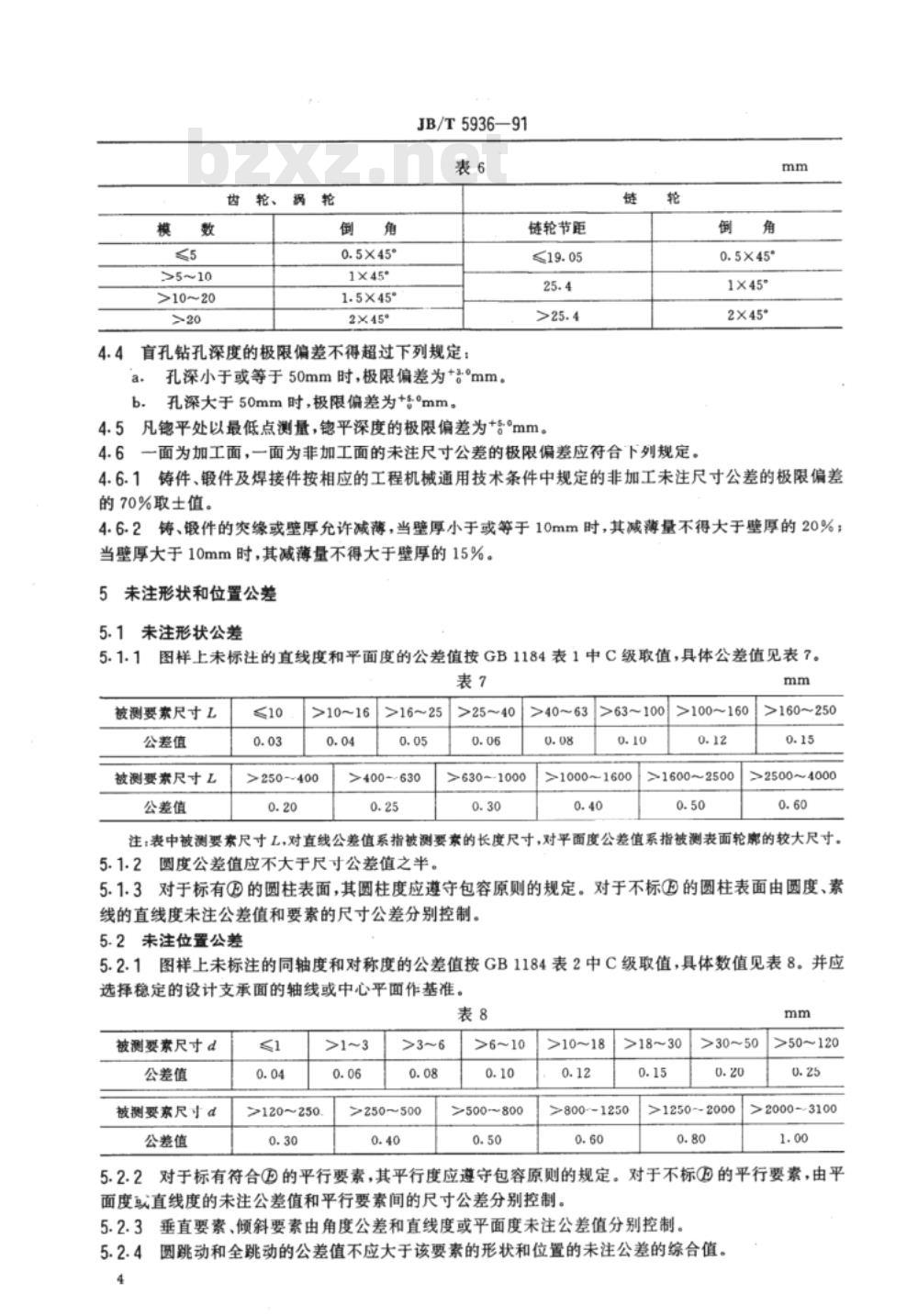

中华人民共和国机械行业标准 JB/T5936—91 工程机械 机械加工件通用技术条件 1991-12-12发布 中华人民共和国机械电子工业部发布 1992-07-01实施 1 主题内容与适用范围 本标准规定了工程机械机械加工件的通用技术要求。本标准适用于各类机械加工件。 2 引用标准 GB1184 GB197 GB5796.4 GB3 GB1568 GB145 JB/T5937 JB/T5938 JB/T5939 JB/T5940 JB/T5941 JB/T5942 GB2828 3 一般要求 3.1 形状和位置公差未注公差的规定，普通螺纹公差与配合（直径1~355毫米）公差，梯形螺纹，螺纹收尾、肩距、退刀槽、倒角键技术条件，中心孔。 凡机械加工件必须符合产品图样、工艺规程和本标准的要求。经加工的零件表面不允许有锈蚀、磕碰、划伤、裂纹等缺陷。 3.2 除有特殊要求外，加工后的零件不允许留有尖棱、尖角和毛刺。 3.3 滚压精加工的表面，滚压后不得有剥离及脱皮现象。 3.4 精加工后的表面、摩擦面和定位面等工作表面不允许在其上打印标记。 3.5 经加工后的零件在搬运、存放时，必须防止受到损伤、腐蚀及变形。 3.6 倒角 图样中未注明的倒角，应符合图1和表1的规定。 表1 D(d) c 5 0.2 >5~10 0.5 >10~30 1 >30~100 2 >100~250 3 >250~500 4 >500~1000 6 >1000~2000 8 3.7 倒圆 图样中未注明倒圆尺寸、又无清根要求时，应符合图2和表2的规定。 表2 D-d D ≤4 3~10 0.4 >4~12 0.6 >12~30 1 >30~80 2 >80~140 4 >140~200 6 >200~300 8 >300~400 12 3.8 成组配对加工的零件，如：滑动轴承上、下轴瓦，齿轮箱上下盖等应有标记。 4 未注尺寸公差 4.1 未注尺寸公差（不包括倒圆半径及倒角）的极限偏差按表3的规定，其数值见表4。 表3 孔径和内尺寸 轴径的外尺寸 长度 公差带 基本尺寸 4.2 h14 JS14 基本尺寸 表4 表5 倒角和例圆半径的极限偏差应符合图3和表5的规定。
