【机械行业标准(JB)】 工程机械 包装通用技术条件

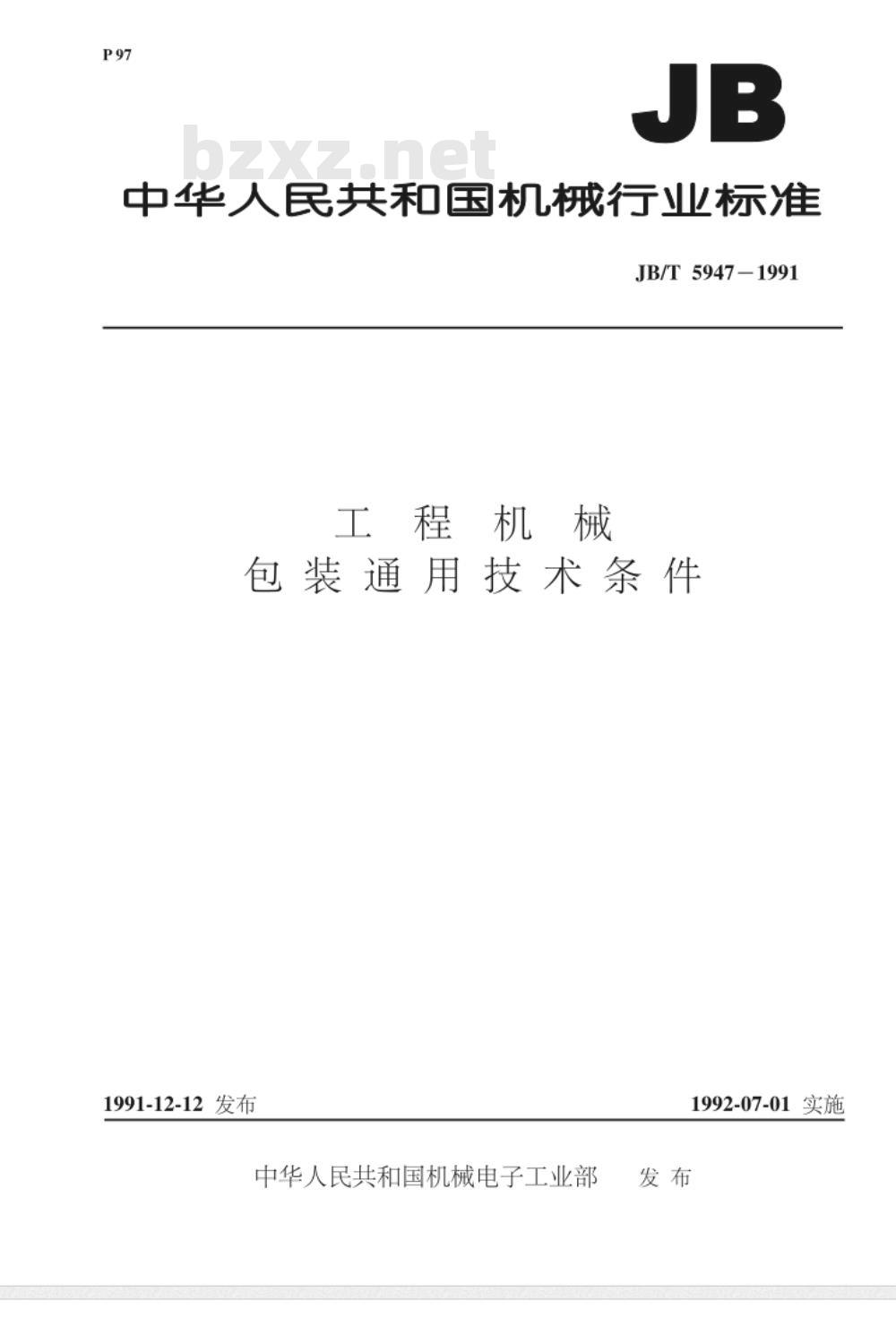

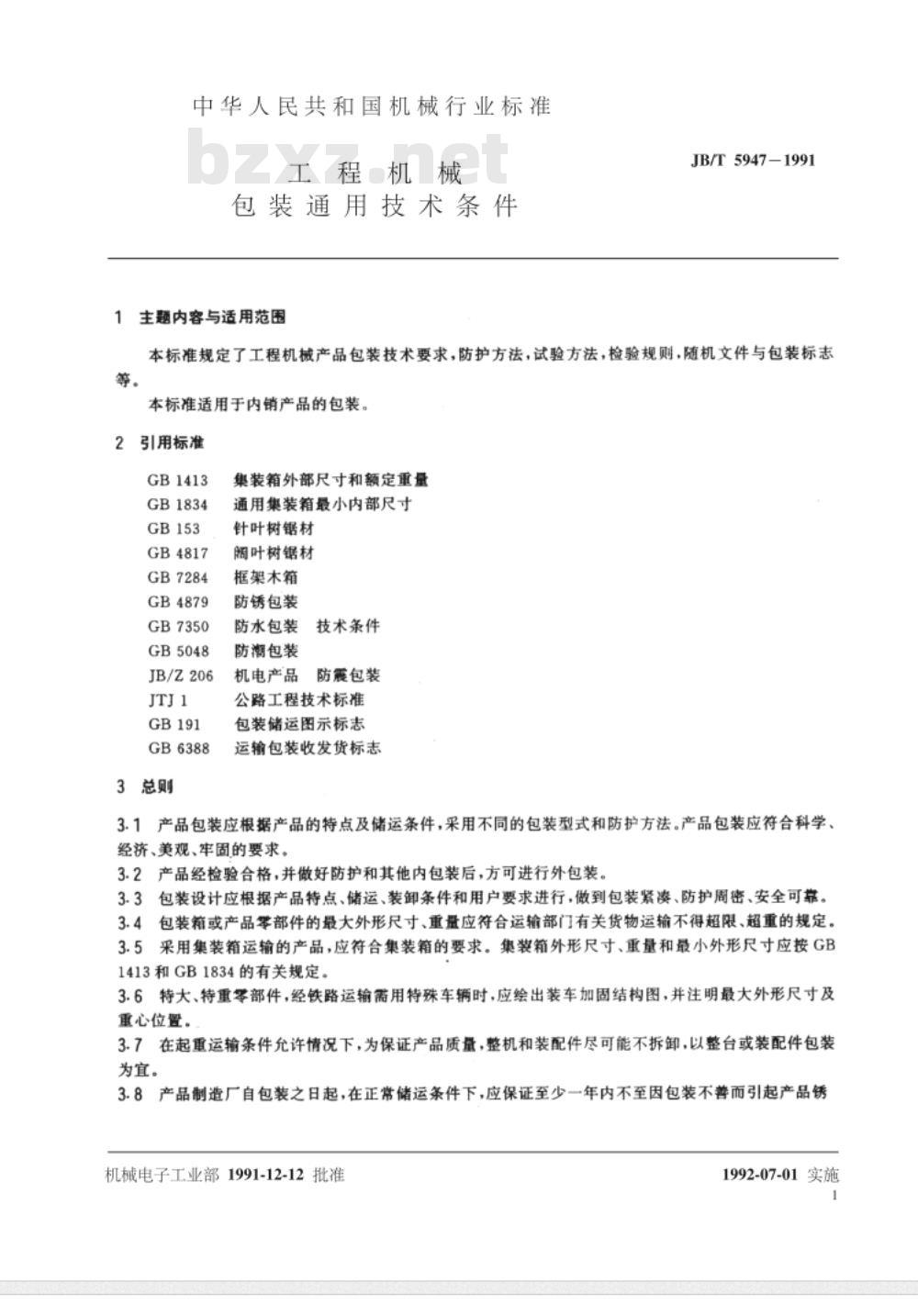

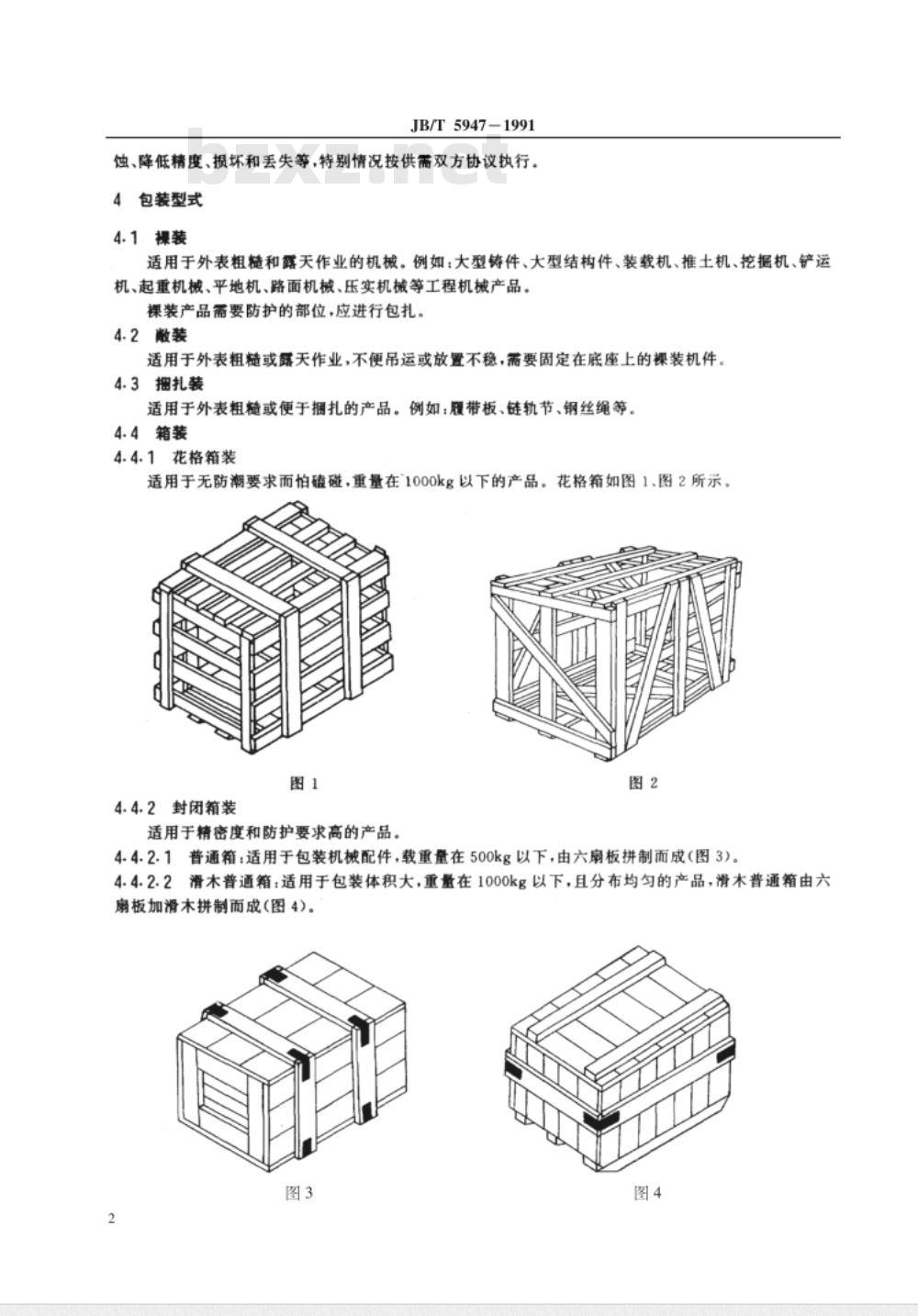

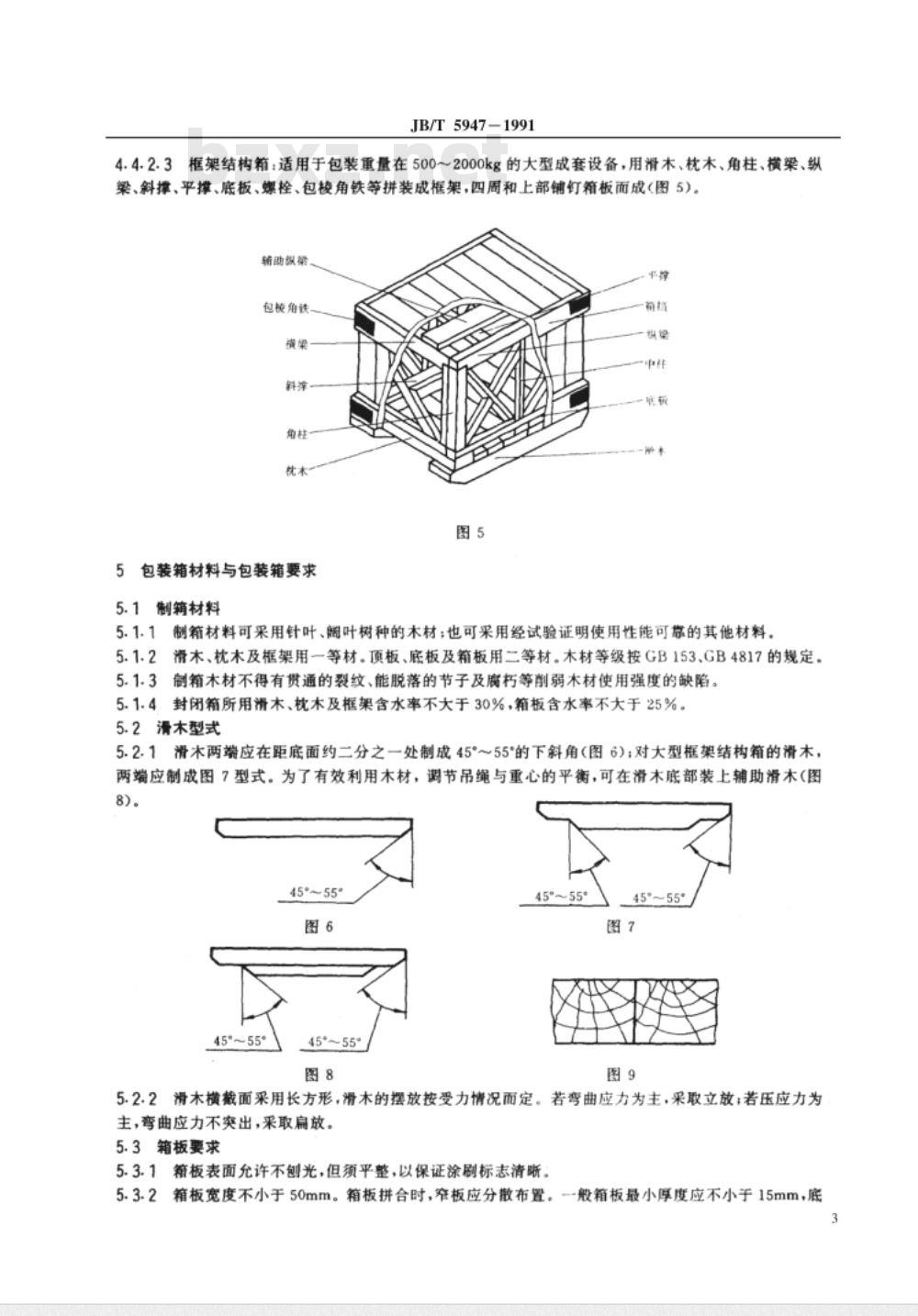

JB/T 5947-1991 工程机械包装通用技术条件 1991-12-12 发布，中华人民共和国机械电子工业部1992-07-01 实施。本标准规定了工程机械产品包装的技术要求、试验方法、检验规则、随机文件与包装标志等，适用于内销产品的包装。 1 范围 本标准适用于工程机械产品的包装，包含了产品包装的技术要求、防护方法、包装材料选择、设计规范及包装标志等方面的内容。 2 规范性引用文件 GB 1413, GB 1834, GB 153, GB 4817, GB 7284, GB 4879, GB 7350, GB 5048, JB/Z206, JTJ1, GB 191, GB 6388 3 总则 3.1 产品包装应根据产品特点及储运条件，采用不同的包装型式和防护方法。包装应符合科学、经济、美观、牢固的要求。 3.2 产品经检验合格，并做好防护和其他内包装后，方可进行外包装。 3.3 包装设计应根据产品特点、储运、装卸条件和用户要求进行，做到包装紧凑、防护周密、安全可靠。包装箱或产品零部件的最大外形尺寸、重量应符合运输部门的规定，避免超限、超重。 3.4 采用集装箱运输的产品，应符合集装箱的要求，集装箱外形尺寸、重量和最小尺寸应符合GB 1413和GB 1834的相关规定。 3.5 特大、特重零部件需用特殊车辆运输时，应绘出装车加固结构图，并注明最大外形尺寸及重心位置。 3.6 在起重运输条件允许的情况下，整机和装配件应尽可能不拆卸，包装以整台或装配件为宜。 3.7 产品制造厂自包装之日起，在正常储运条件下，应保证至少一年内产品不至因包装不善而发生锈蚀、精度降低、损坏或丢失等情况，特殊情况按供需双方协议执行。 4 包装型式 4.1 裸装 适用于外表粗糙、露天作业的机械产品，如大型铸件、大型结构件、装载机、推土机、挖掘机、铲运机、起重机械、平地机、路面机械、压实机械等。裸装产品需要防护的部位，应进行包扎。 4.2 散装 适用于外表粗糙、露天作业、不便吊运或不稳固的裸装机件，且需要固定在底座上的。 4.3 捆扎装 适用于外表粗糙或便于捆扎的产品，如履带板、链轨节、钢丝绳等。 4.4 箱装 4.4.1 花格箱装 适用于无防潮要求而怕磕碰，且重量在1000kg以下的产品。花格箱适用于这些类型的产品。 4.4.2 封闭箱装 适用于精密度和防护要求高的产品。 4.4.2.1 普通箱：适用于包装机械配件，载重量在500kg以下，由六扇板拼制而成。 4.4.2.2 滑木普通箱：适用于包装体积大，重量在1000kg以下，且分布均匀的产品，滑木普通箱由六扇板加滑木拼制而成。 4.4.2.3 框架结构箱：适用于包装重量在500～2000kg的大型成套设备，用滑木、枕木、角柱、横梁、纵梁、斜撑、平撑、底板、螺栓等拼装成框架，四周和上部铺钉箱板而成。 5 包装箱材料与包装箱要求 5.1 制箱材料 制箱材料可采用针叶、阔叶树种的木材，也可采用经过试验证明使用性能可靠的其他材料。 5.1.1 滑木、枕木及框架用一等材，顶板、底板及箱板用二等材，木材等级按GB 153、GB 4817的规定。 5.1.2 制箱木材不得有贯通的裂纹、能脱落的节子及腐朽等削弱木材使用强度的缺陷。 5.1.3 封闭箱所用滑木、枕木及框架含水率不大于30%，箱板含水率不大于25%。 5.2 清滑木型式 5.2.1 滑木两端应在距底面约二分之一处制成45°～55°的下斜角。 5.2.2 滑木横截面采用长方形，滑木的摆放根据受力情况决定，若弯曲应力为主，则立放；若压应力为主，则采取扁放。 5.3 箱板要求 箱板表面允许不刨光，但须平整，以保证标志清晰。 5.3.1 箱板拼合时，箱板应分散布置，最小厚度应不小于15mm，底板最大厚度应不大于25mm。
