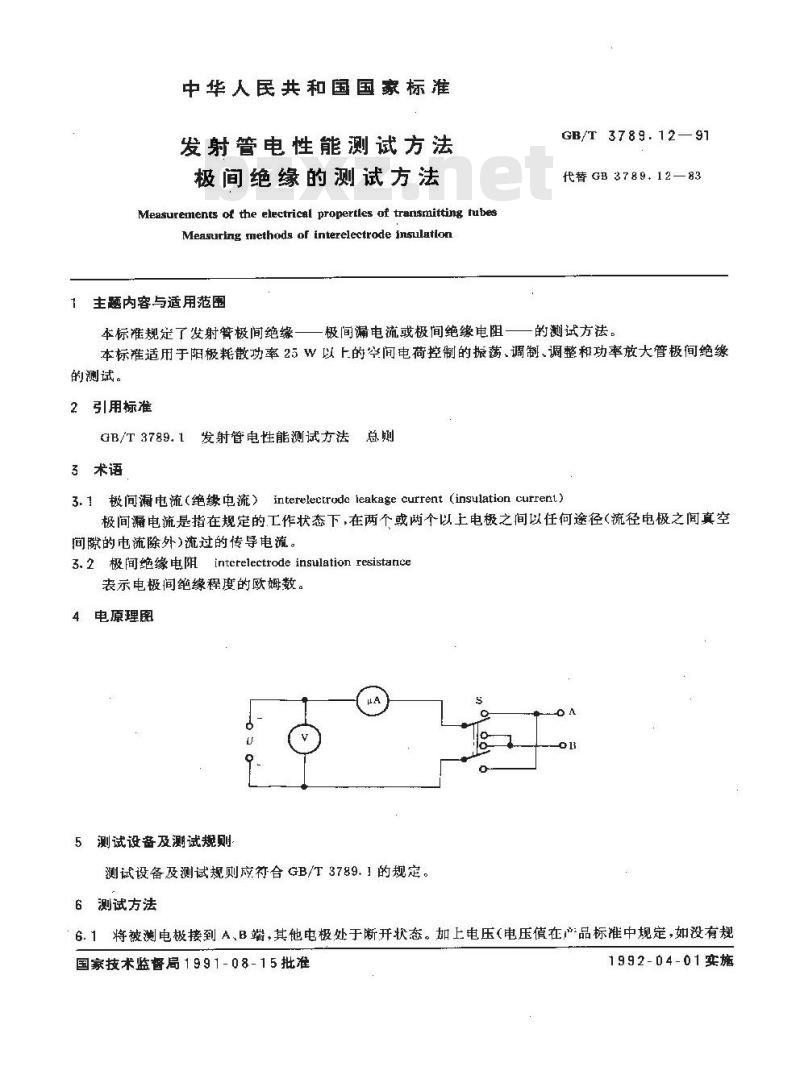

【国家标准(GB)】 发射管电性能测试方法 极间绝缘的测试方法

中华人民共和国国家标准
发射管电性能测试方法
极间绝缘的测试方法
Measurements of the electrical propertles of trarismitting hubesMeasuring methods of interelectrode insulatlon主题内容与适用范围
本标准规定了发射管极间绝缘-
极间漏电流或极间绝缘电阻
GB/T 3789. 1291
代替GB3789.12—83
的测试方法
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管极间绝缘的测试。
2引用标准
发射管电性能测试方法总则
GB/T 3789. 1
3术语
3.1极间漏电流（绝缘电流）interelectrodeleakagecurrent（insulation current）极间漏电流是指在规定的工作状态下，在两个或两个以上电极之间以任何途径（流径电极之间真空间隙的电流除外）流过的传导电流。3.2极间绝缘电阻intctelectrode insulation resistance表示电极间绝缘程度的欧姆数。4电原理图
5测试设备及测试规则Www.bzxZ.net
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1将被测电极接到A、B端，其他电极处于断开状态。加上电压（电压值在产品标准中规定，如没有规国家技术监督局1991-08-15批准1992-04-01实施

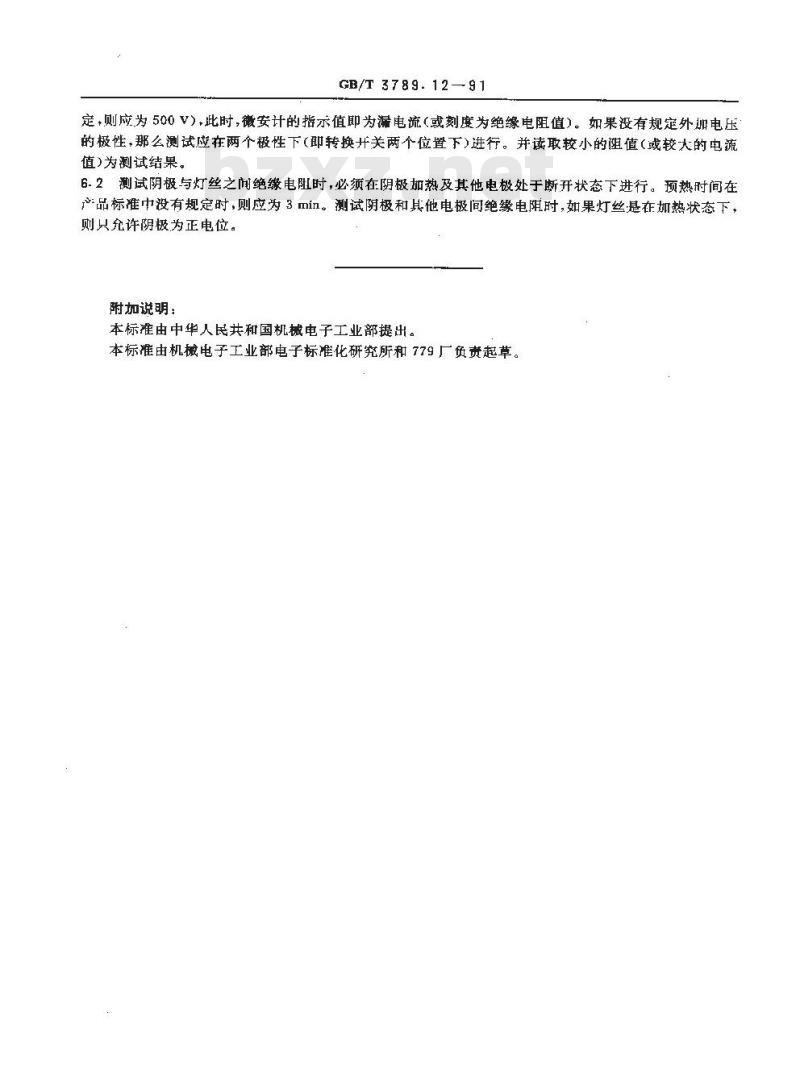

GB/T3789.12—91
定，则应为500V），此时，徽安计的指示值即为漏电流（或刻度为绝缘电阻值）。如果没有规定外加电压的极性，那么测试应在两个极性下（即转换开关两个位置下）进行。并读取较小的阻值（或较大的电流值)为测试结果。
6.2测试阴极与灯丝之间绝缘电时，必须在阴极加热及其他电极处于断开状态下进行。预热时间在产品标准中没有规定时，则应为3min。测试阴极和其他电极间绝缘电阻时，如果灯丝是在加热状态下，则只允许阴极为正电位。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
