中华人民共和国国家标准
发射管电性能测试方法
第三榭极截止电压的测试方法
Measurements of the electrlcal propertles of tranamhtlng tubesMeasurlng methods of grid N03 cut-off voltaee主题内容与适用范围
本标准规定了发射管第兰栅极载止电的测试方法。GB/T3789.11-91
代替 GB 3789. 11---83
本标准适用下阳极耗散功率 25 W以上的空间电荷控制的振荡、调制、调整和功率放大管第三栅极截止电压的测试。
2引用标准
GB/T3789.1发射管电性能测试方祛总则
3术语

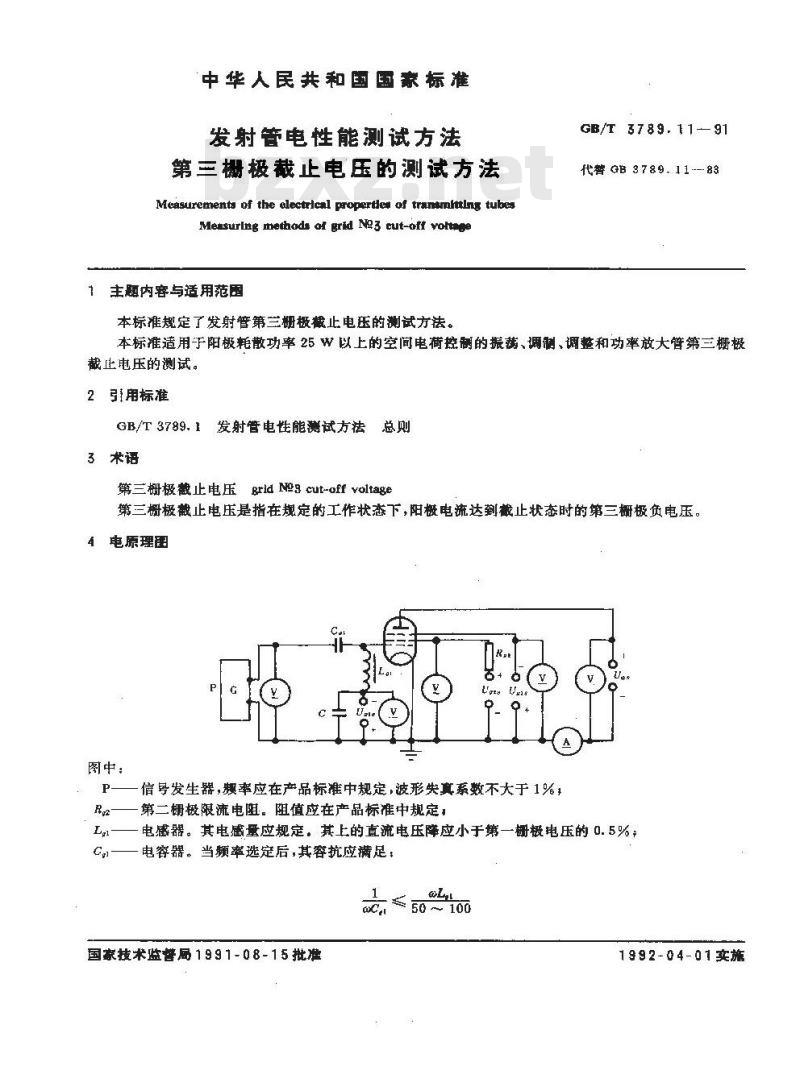

第三栅极截止电压grid N8 cut-off yoltage第三栅极截止电压是指在规定的工作状态下，阳极电流达到截止状态时的第三栅极负电压。4电原理图
图中：
信号发生器，频率应在产品标准中规定，波形失真系数不大于1%第二栅极限流电阻。阻值应在产品标准中规定电感器。其电感量应规定，其上的直流电压降应小于第一栅极电压的0.5%，一电容器。当频率选定后，其容抗应满足：1
国家技术监誉局 1 9 9 1 - 0 8 - 1 5 批准Lwww.bzxz.net
50～100
1992-04-01实施

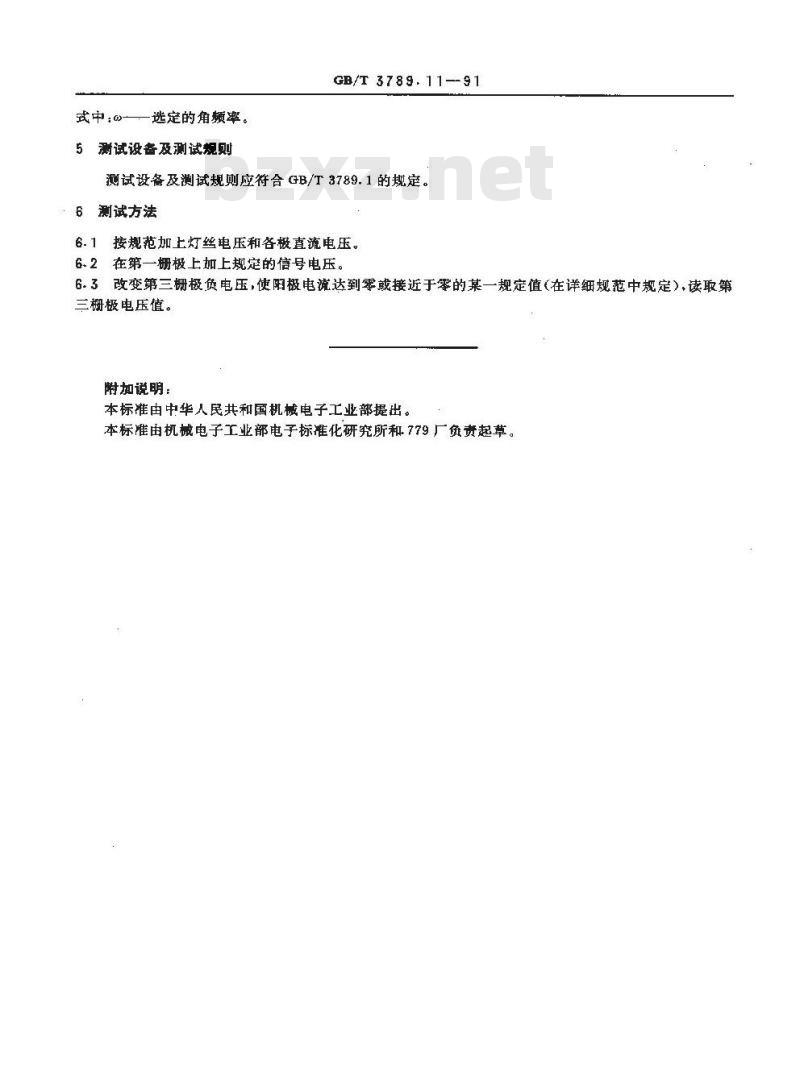

式中：——选定的角频率。
5测试设蓄及测试规则
GB/T 3789. 11-91
测试设备及测试规则应符合GB/T 3789.1的规定。6测试方法
6.1按规范加上灯丝电压和各极直流电压。6.2在第一栅极上加上规定的信号电压。6.3改变第三栅极负电压，使阳极电流达到零或接近于零的某一规定值（在详细规范中规定），读取第三栅极电压值。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
