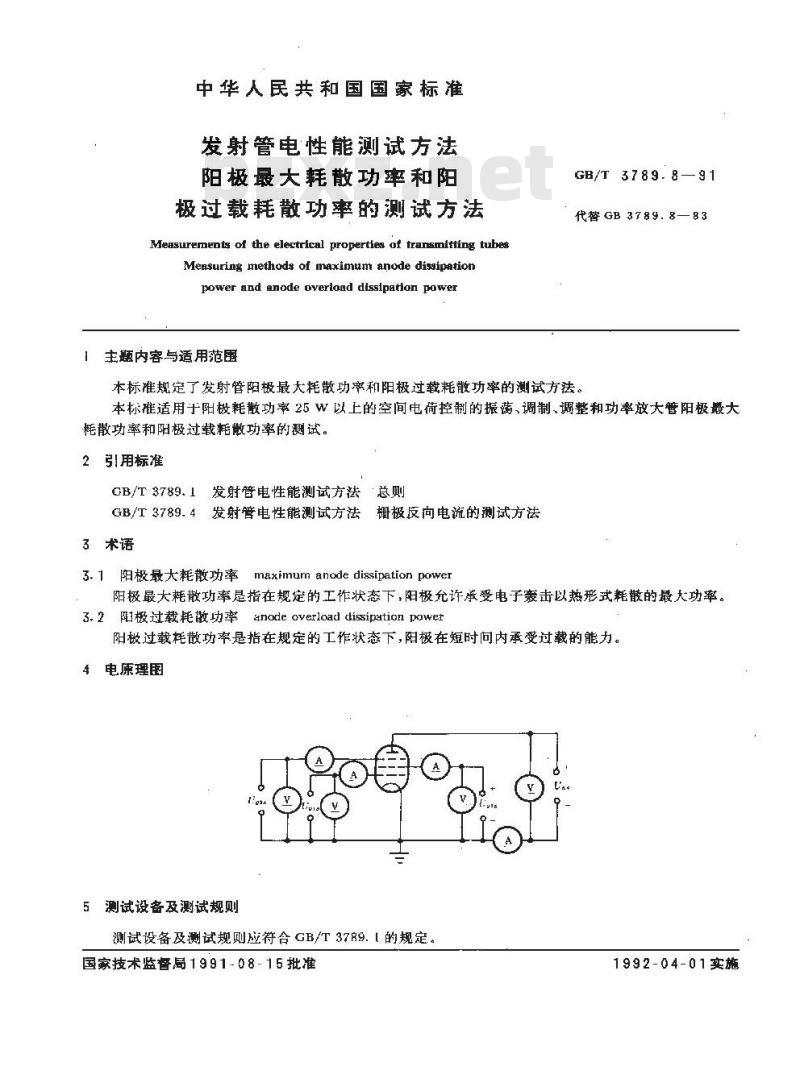

中华人民共和国国家标准
发射管电性能测试方法
阳极最大耗散功率和阳
极过载耗散功率的测试方法
Measurements of the electrical propertles of transmilting tubes Measuring methods of maximum anode disgipationpower and anode overload dissipation power主题内容与适用范围
GB/T 3789. 891
代替 GB 3789. 8—83
本标准规定了发射管阳极最大耗散功率和阳极过载耗散功率的测试方法。本标难适用于阳极耗散功率25W以上的空间电荷控制的振、调制、调整和功率放大管阳极最大耗散功率和阳极过载耗散功率的测试。2引用标准
CB/T3789.1发射管电性能测试方法总则GB/T 3789.4发射管电性能测试方法3术语
栅极反向电流的测试方法Www.bzxZ.net
3.1阳极最大耗散功率
maximum anode dissipation power阳极最大耗散功率是指在规定的工作状态下，阳极允许承受电子轰击以热形式耗散的最大功率。3.2阳极过载耗散功率anodeoverloaddissipationpower阳被过载耗散功率是指在规定的工作状态下，阳极在短时间内承受过载的能力。4电理图
测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。国家技术监督局1991 ~08 -15批准1992-04-01实施

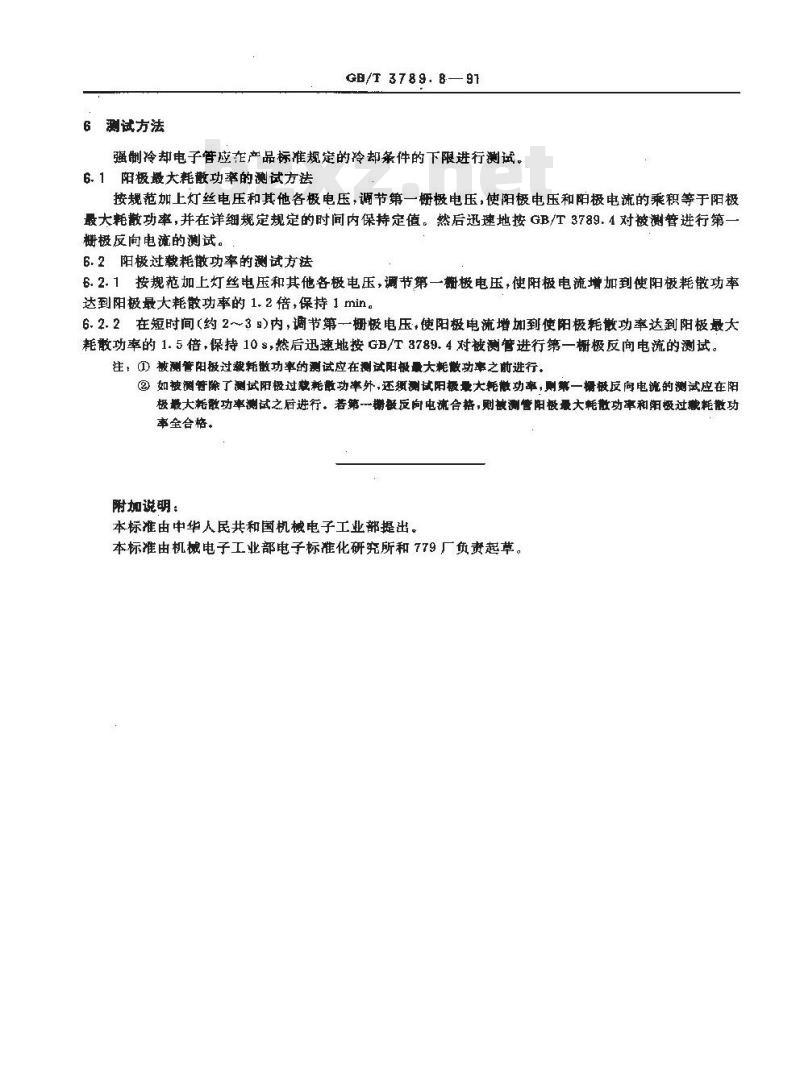

6测试方法
GB/T3789.8—91
强制冷却电子管应在产品标准规定的冷却条件的下限进行测试。6.1阳极最大耗散功率的测试方法按规范加上灯丝电压和其他各极电压，调节第一栅极电压，使阳极电压和阳极电流的乘积等于阳极最大耗散功率，并在详细规定规定的时间内保持定值。然后迅速地按GB/T3789.4对被测管进行第一栅极反向电流的测试。
6.2阳极过载耗散功率的测试方法6.2.1按规范加上灯丝电压和其他各极电压，调节第一翻极电压，使阳极电流增加到使阳极耗散功率达到阳极最大耗散功率的1.2倍，保持 1 min。6.2.2在短时间（约2～3s)内，调节第一栅极电压，使阳极电流增加到使阳极耗散功率达到阳极最大耗散功率的 1. 5 倍,保持 10 s,然后迅速地按 GB/T 3789.4 对被测管进行第一橱极反间电流的测试。注，①被测管阳极过裁耗散功率的测试应在测试阳极最大耗散功率之前进行。②如被测管除了测试阳极过裁耗散功率外,还须测试阳极量大耗散功率,则巢一被反向电流的测试应在阳极最大耗酸功率测试之后进行。若筛一榭板反向电流合格，则被测管阳极最大耗散功率和阳极过耗散功事全合格。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
