【国家标准(GB)】 发射管电性能测试方法 阴极发射电流的测试方法

中华人民共和国国家标准Www.bzxZ.net

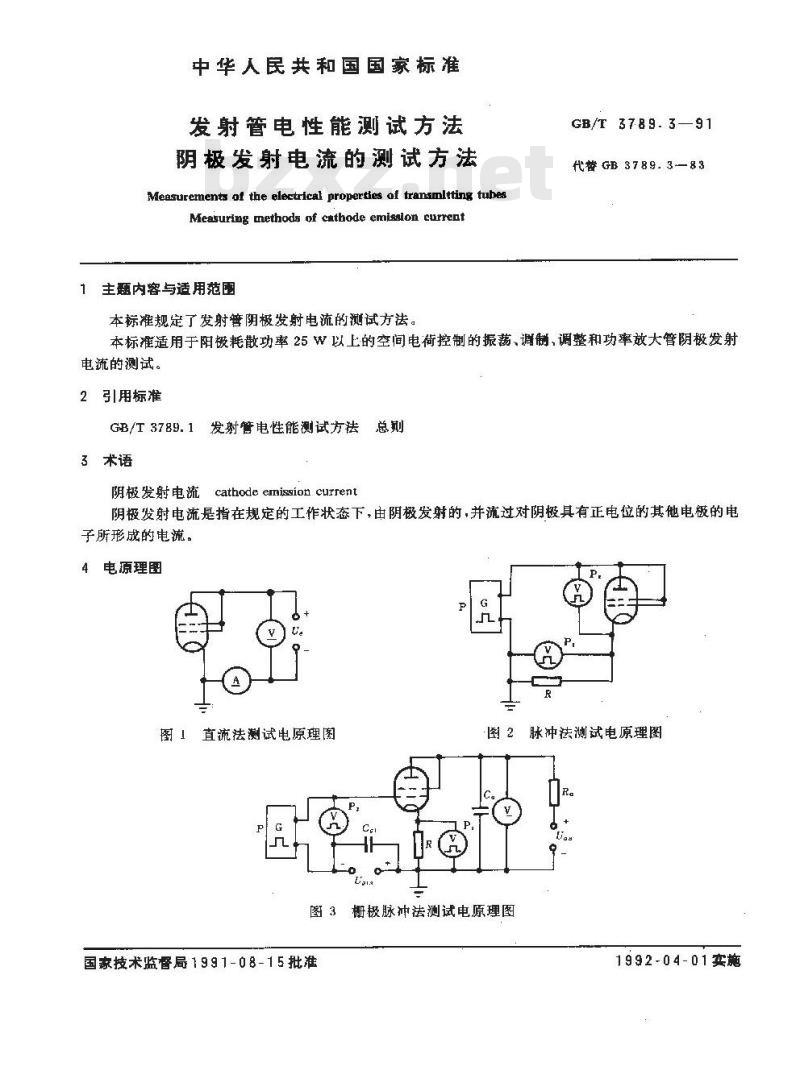

发射管电性能测试方法
阴极发射电流的测试方法
Meesurements of the electrical properties of transmltting tubesMeasuring methods of cathode emisalon eurrent主题内容与适用范围
本标准规定了发射管阴极发射电流的测试方法。GB/T 3789. 391
代替GB3789.3—83
本标准适用于阳极耗散功率25W以上的空问电荷控制的振荡、谢制，调整和功率放大管阴极发射电流的测试。
2引用标准
GB/T3789.1发射管电性能测试方法总刻
3术语
阴极发射电流cathodeemission current阴极发射电流是指在规定的工作状态下，由阴极发射的，并流过对阴极具有正电位的其他电极的电子所形成的电流。
电源理图
直流法测试电原理图
脉冲法测试电原理图
图3栅极脉冲法测试电原理图
国象技术监督局1991-08-15批准1992-04-01实施

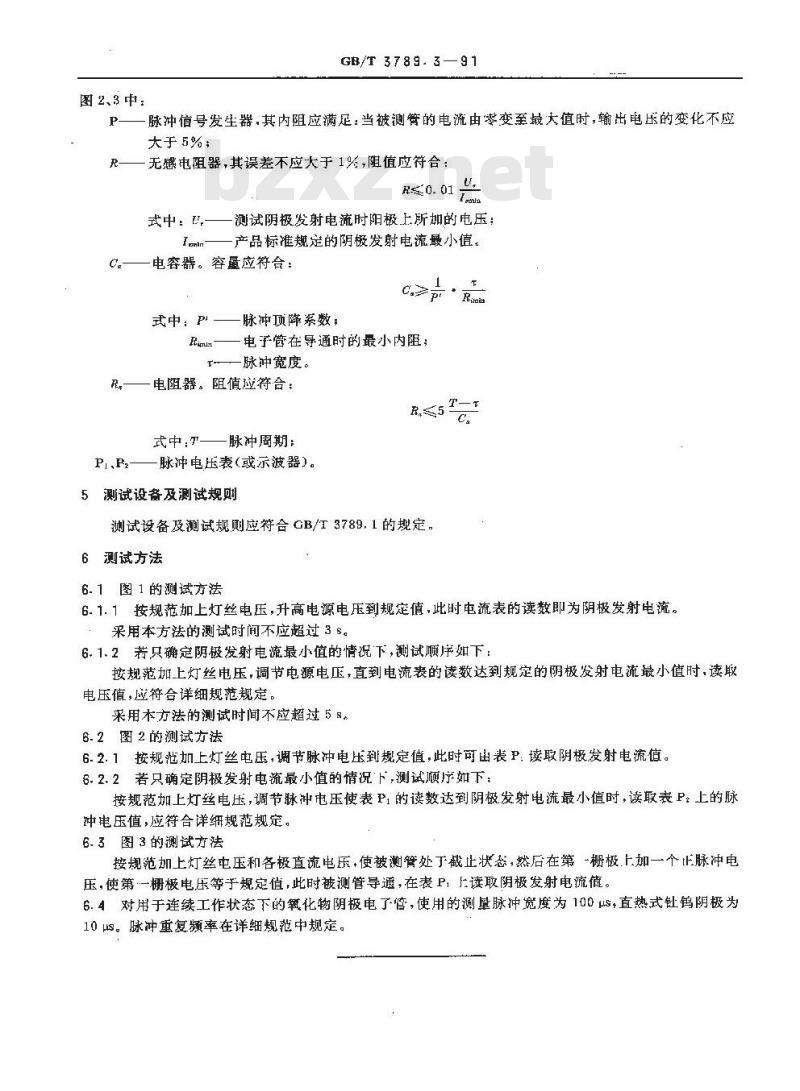

图2、3 中：
GB/T 3789- 391
脉冲信号发生器.其内阻应满足：当被测管的电流由零变至最大值时，输出电压的变化不应大于5%；
无感电阻器，其误差不应大于1%，阻值应符合：R0.01
中：
测试阴极发射电流时阳极上所加的电压：产品标准规定的阴极发射电流最小值。Ce
一电容器。容量应符合：
式中：Pi
脉冲顶降系数；
Chp'Rioin
电子管在导通时的最小内阻：
脉冲宽度。
R.——电阻器。阻值应符合:
式中，T——脉冲周期：
Pr、P2——脉冲电压表（或示波器）。5测试设备及测试规则
测试设备及测试规则应符合GB/T3789，1的规定，6测试方法
6.1图1的测试方法
6.1.1按规范加上灯丝电压，升高电源电压到规定值，此时电流表的读数即为阴极发射电流。采用本方法的测试时间不应超过3 s。6.1.2若只确定阴极发射电流最小值的情说下，测试顺序如下：按规范上灯丝电压，调节电源电压，直到电流表的读数达到规定的阴极发射电流最小值时，读取电压值，应符合详细规范规定。采用本方法的测试时间不应超过 5 .6.2图2的测试方法
6.2.1按规范加上灯丝电压，调节脉冲电压到规定值，此时可出表P：读取阴极发射电流值。6.2.2若只确定阴极发射电流最小值的情况下，测试顺序如下，按规范加上灯丝电压，调节脉冲电压使表P的读数达到阴极发射电流最小值时，读取表P：上的脉冲电压值，应符合详纽规范规定。6.3图3的测试方法

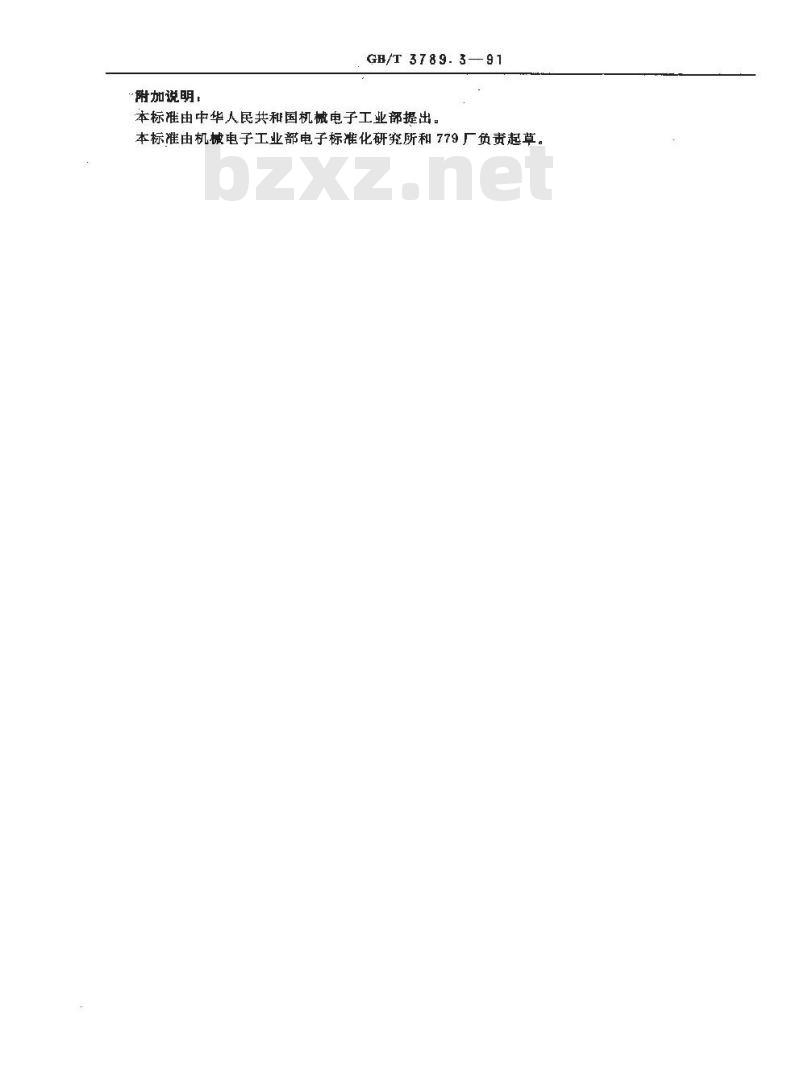

按规范加上灯丝电压和各极直流电压，使被测管处于截止状态，然后在第-栅极上加一个正脉冲电压，使第一栅极电压等于规定值，此时被测管导通，在表P，上读取阴极发射电流值。6.4对用于连续工作状态下的氧化物阴极电了管，使用的测量脉冲宽度为100us，直热式针钨阴极为10 us。脉冲重复频率在详细规范中规定。附加说明
GB/T3789.3
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草，
