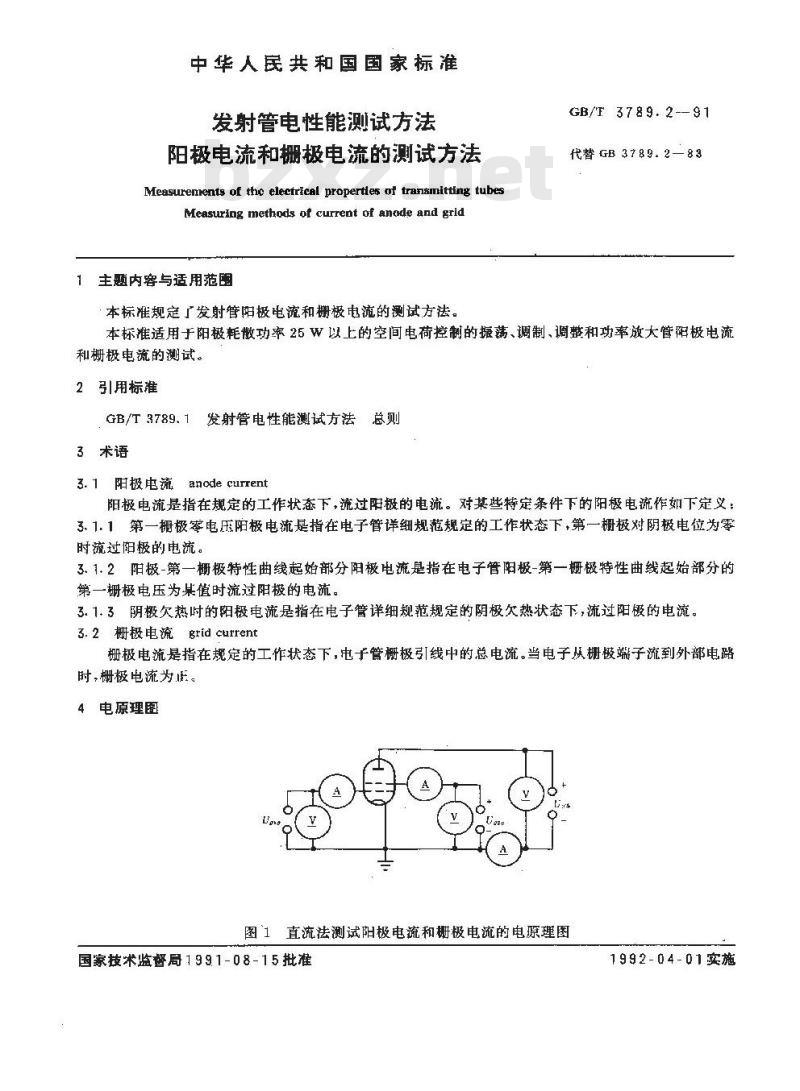

中华人民共和国国家标准
发射管电性能测试方法
阳极电流和栅极电流的测试方法Measurements of thc electrical propertiles of transmitting tubesMeasuring methods ot current of anode and grid1主题内容与适用范围
本标准规定广发射管陷极电流和栅极电流的测试方法，GB/T 3789. 2--91
代替GB3789.2-83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管阳极电流和栅极电流的测试。
2引用标准
GB/T 3789.1发射管电性能测试方法总则3术语
3. 1阳极电流anode current
阳极电流是指在规定的工作状态下，流过阳极的电流。对某些特定条件下的阳极电流作如下定义：3.1.1第一栅极零电压阳极电流是指在电子管详细规范规定的工作状态下，第一栅极对阴极电位为零时流过阳极的电流。
3.1.2阳极-第一橱极特性曲线起始部分阳极电流是指在电子管阳极-第一栅极特性曲线起始部分的第一栅极电压为某值时流过阳极的电流。3.1.3阴极欠热时的阳极电流是指在电子管详细规范规定的阴极欠热状态下，流过阳极的电流。3.2栅极电流grid current
栅极电流是指在规定的工作状态下，电管栅极引线中的总电流。当电子从栅极端子流到外部电踏时,栅极电流为医。www.bzxz.net
4电原理图
图1直流法测试阳极电流和栅极电流的电源理图国家技术监督局 199.1-08-15 批准1992-04-01实施
GB/T 3789. 2 -91

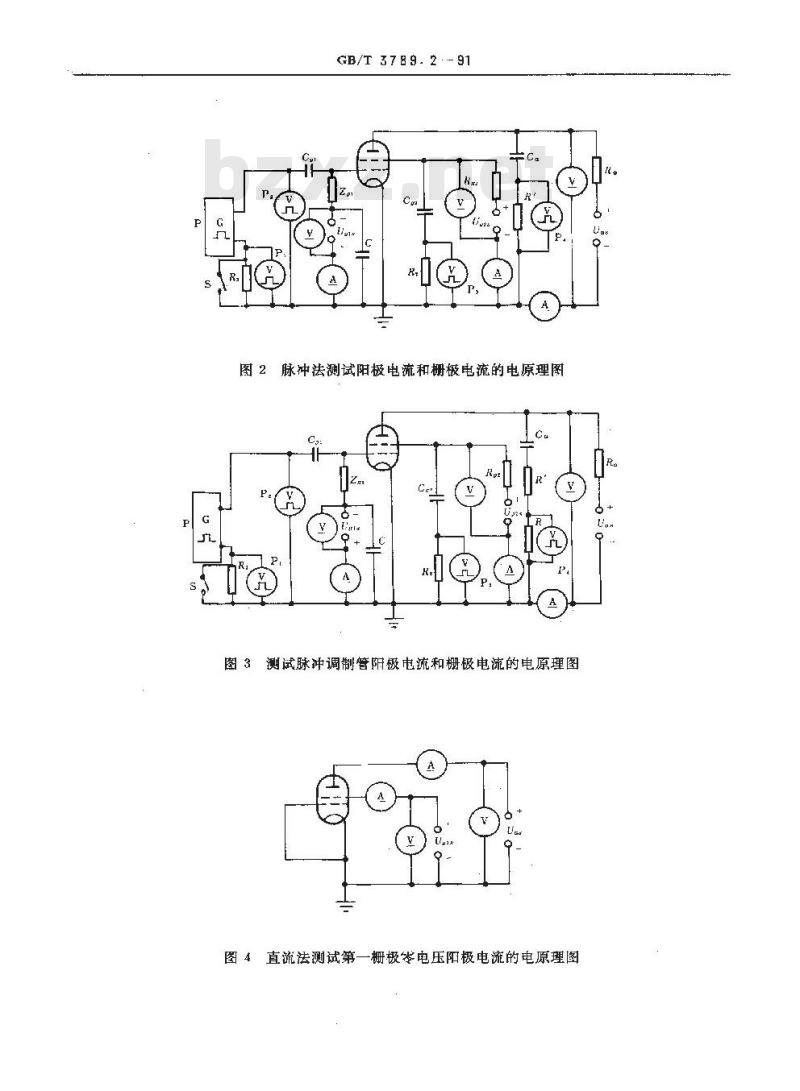

图2脉冲法测试阳极电流和栅极电流的电原理图图3测试脉冲调制管阳极电流和栅极电流的电原理图图4直流法测试第一栅极岑电压阳极电流的电原理图图2图5中：
彭I、路2、Ra
GB/T 3789. 2—91

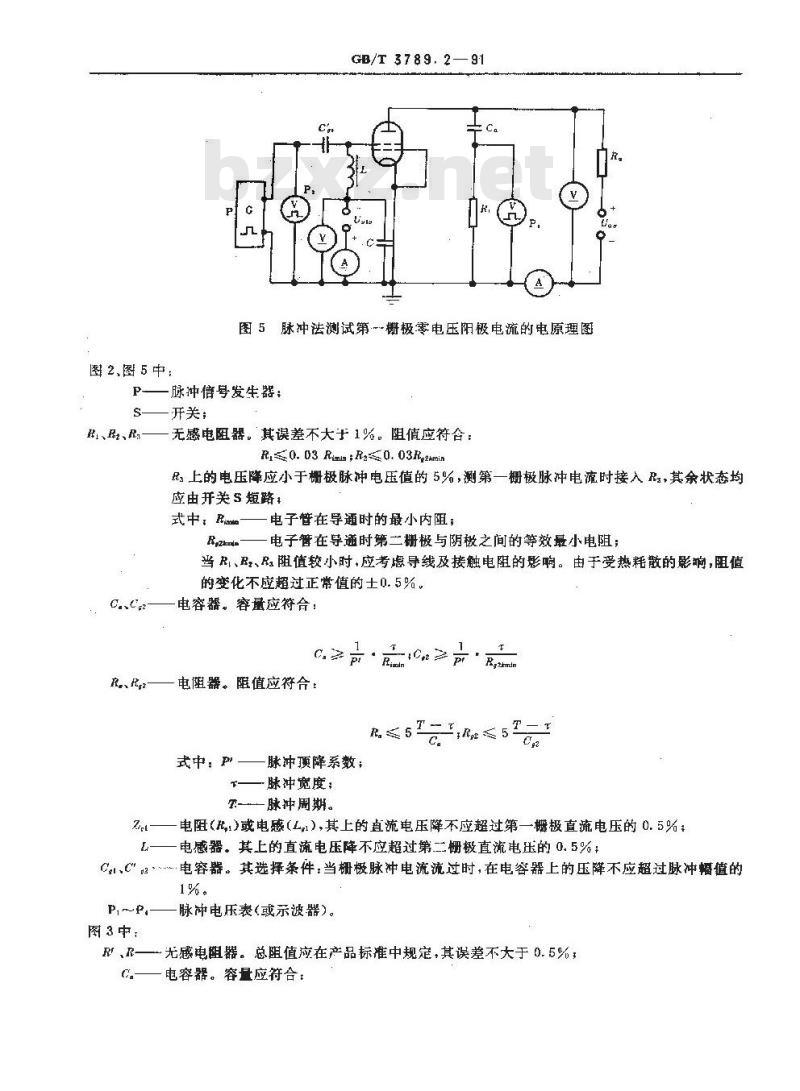

图5脉冲法测试第栅极零电压阳极电流的电原理图-脉冲信号发生器：
开关：
无感电阻器。其误差不大于1%。阻值应符合：R,0.03RimanR0.03Rg2kmin
B上的电压降应小于栅极脉冲电压值的5%，测第一栅极脉冲电流时接入Rs，其余状态均应由开关S短路：
式中， Bina
电子管在导通时的最小内阻；
电子管在导通时第二栅极与阴极之间的等效最小电阻；当R、B、R阻值较小时，应考虑导线及接触电阻的影响。由于受热耗散的影响，阻值的变化不应超过正常值的士0.5%。电容器。容量应符合：
F-1n2p
电阻器。阻值应符合：
R5TR5T
一脉冲顶降系数；
式中： P
T—脉冲宽度;
T-脉冲周期。
Zz,l——电阻(t,)或电感(L,1),其上的直流电压降不应超过第一栅极直流电压的 0. 5%:电感器。其上的直流电压降不应超过第二栅极直流电压的0.5%；Cs.C\……电容器。其选择条件，当栅极脉冲电流流过时，在电容器上的压降不应超过脉冲幅值的1%。
P,~-P,-
图3中
脉冲电压表(或示波器）。
光感电阻器。总阻值应在产品标准中规定，其误差不大于0.5%，电容器。容量应符合：
对其余元件的要求同图2

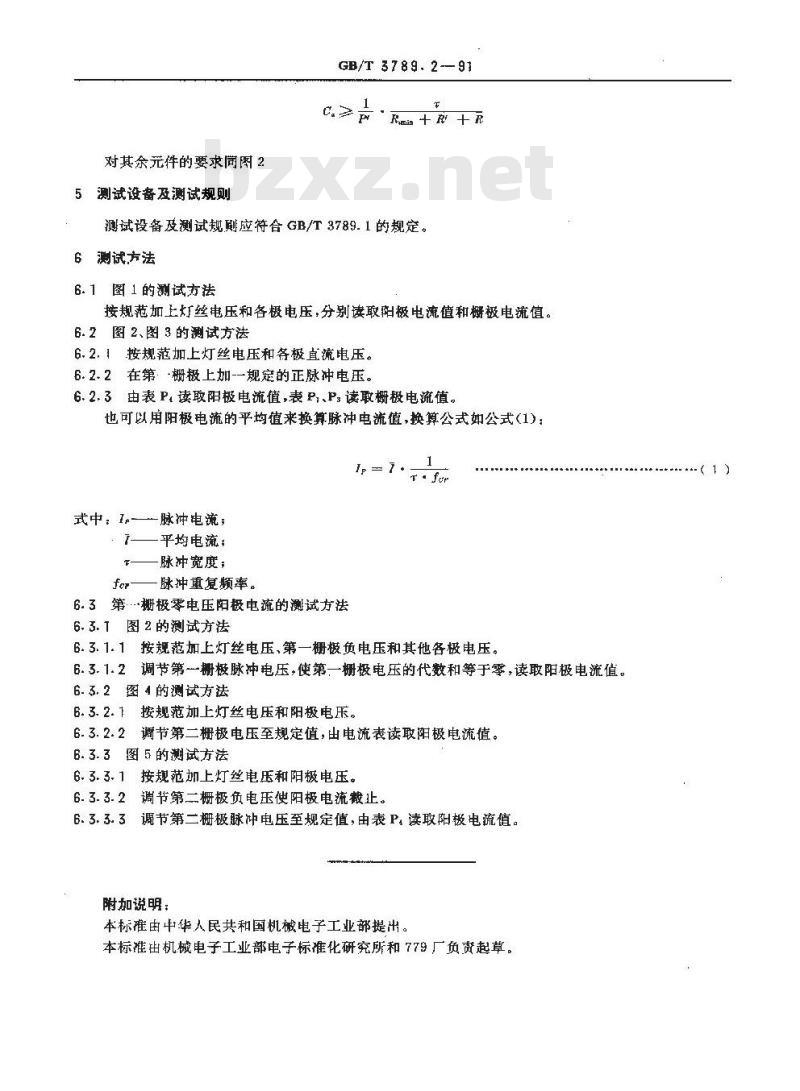

5测试设备及测试规则
GB/T 3789.2-—91
C.≥'R+R+n
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6. 1 图 1 的测试方法
按规范加上灯丝电压和各极电压，分别读取阳极电流值和栅极电流值。6.2图2、图 3的测试方法
6.2.1按规范加上灯丝电压和各极直流电压。6.2.2在第。-栅极上加一规定的正脉冲电压。6.2.3由表P.读取阳极电流值，表P,、P:该取橱极电流值。也可以用阳极电流的平均值来换算脉冲电流值，换算公式如公式(1)：p=7
式中；I --脉冲电流;
平均电流：
脉冲宽度；
-脉冲重复频率。
6.3第榭极零电压阳极电流的测试方法6.3.T图2的测试方法
6.3.1.1按规范加上灯丝电压、第一栅板负电压和其他各极电压。6.3.1.2调节第栅极脉冲电压，使第一栅极电压的代数和等于零，读取阳极电流值。6. 3. 2图4的测试方法
6.3.2.1按规范加上灯丝电压和阳极电乐，6.3.2.2节第二栅极电压至规定值，出电流表读取阳极电流值。6.3.3图5的测试方法
6.3.3.1按规范加上灯丝电压和阳极电压。6.3.3.2调节第二栅极负电压便阳极电流载止。6. 3. 3. 3调节第二栅极脉冲电压至规定值,由表P.读取阳极电流值。附加说明，
本标准由中华人民共和国机械电子工业部提出。本标准出机械电子工业部电子标准化研究所和779厂负责起草。（1）
