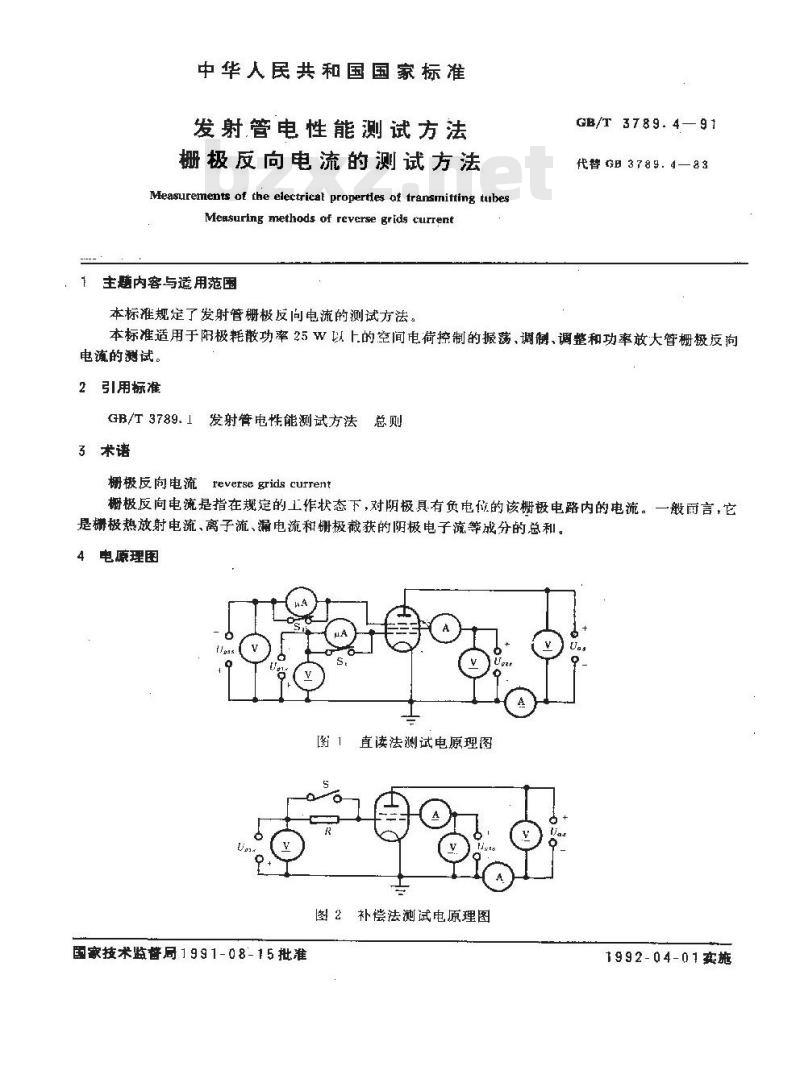

中华人民共和国国家标准
发射管电性能测试方法
栅极反向电流的测试方法
Measurements of the electrical propertes of transmitting tubesMeasuring methods of reversegridg current主题内容与适用范围
本标准规定了发射管栅极反向电流的测试方法GB/T 3789.4—91
代替 GE 3789.4—83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡，调制、调整和功率放大管栅极反向电流的测试。
2引用标准
GB/T3789.1发射管电性能测试方法总则3术语
栅极反向电流reveree grids current挪极反向电流是指在规定的工作状态下，对阴极具有负电位的该栅极电路内的电流。一般前言，它是栅极热放射电流、离子流、漏电流和栅极截获的阴极电子流等成分的总和。4
电原理图
直读法测试电原理图
图2补偿法测试电原理图
国家技术监替局 1 9 9 1- 0 8- 1 5 批准1992-04-01实施wwW.bzxz.Net

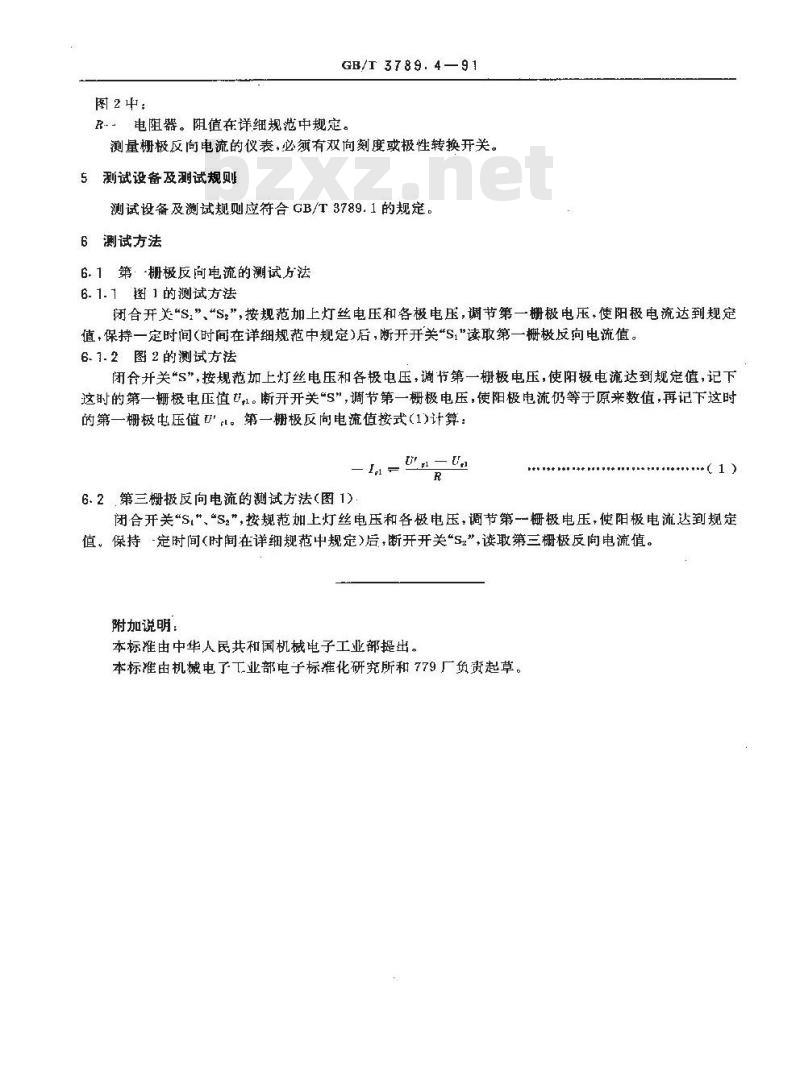

图2中：
GB/1 3789. 491
R-电阻器。阻值在详细规范中规定。测量栅极反向电流的仪表，必须有双向刻度或极性转换开关。5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1第：-栅极反向电流的测试方法6.1.1图 1的测试方法
闭合开关“S.”、“S，”，按规范加上灯丝电压和各极电压，调节第一栅极电压，使阳极电流达到规定值，保持一定时间(时间在详细规范中规定)后，断开开关*S1\读取第一栅极反向电流值。6-7.2图2的测试方法
闭合开关“S”，按规范加上灯丝电压和各极电压，节第一栅极电压，使阳极电流达到规定值，记下这时的第一栅极电压值U，。断开开关“S”，调节第一栅极电压，使阳极电流仍等于原来数值，再记下这时的第一栅极电压值。第一榭极反向电流值按式(1)计算：In -Un-U
6.2第三栅极反向电流的测试方法（图1)(1)
闭合开关“St\、“S\,按规范上灯丝电压和各极电压，调节第一栅极电压，使阳极电流达到规定值。保持-定时间(时间在详细规范中规定)后，断开开关\S”,读取第三栅极反向电流值。附加说明：
本标摊由中华人民共和国机械电子工业部提出。本标准由机械电了工业部电子标准化研究所和779厂负贵起草。
