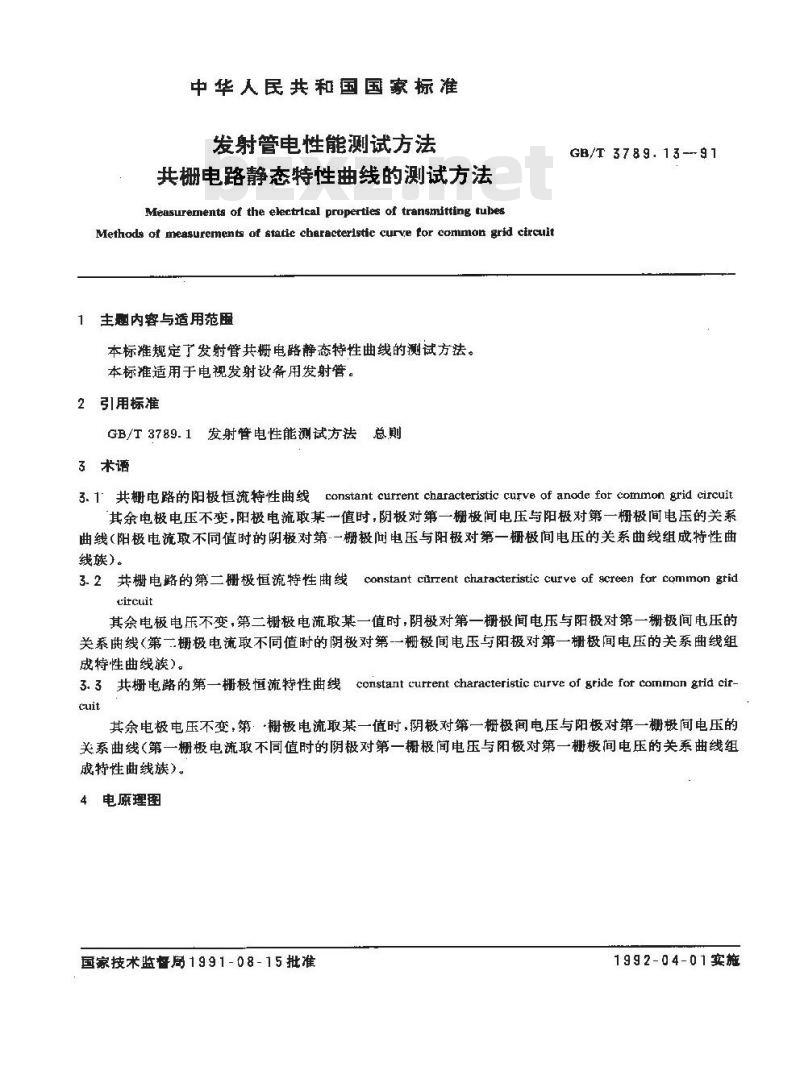

中华人民共和国国家标准
发射管电性能测试方法
共栅电路静态特性曲线的测试方法Measurements of the ekectrical properties of transmitting tubesMethods of measurements of statice characteristic curve tor cormrnon grid circuit1主题内容与适用范围
本标准规定了发射管共栅电路静态特性曲线的测试方法。本标准适用于电视发射设备用发射管，2引用标准
GB/T3789.1发射管电性能测试方法总则3术语
GB/T 3789. 13 -- 91
3.1共栅电路的阳极恒流特性曲线constant current characteristic curve of anode for common grid circuit其余电极电压不变，阳极电流取某一值时，阴极对第一栅极间电压与阳极对第一栅极间电压的关系曲线（阳极电流取不同值时的阴极对第·一栅极问电压与阳极对第一栅极间电压的关系曲线组成特性曲线族）
3.2共栅电路的第二册极恒流特性曲线constant cirrent characteristic curve of screen far common gridcitcuit
其余电极电压不变，第二栅极电流取某一值时，阴极对第一栅极闻电压与阳极对第一栅极间电压的关系线（第一栅极电流取不同值时的阴极对第-一栅极间电压与阳极对第一栅极间电压的关系曲线组成特性曲线族)。
3.3共栅电路的第一栅极恒流特性曲线constantcurrentcharacteristiccurveofgtrideforcommangridcircuit
其余电极电压不变，第·栅极电流取某一值时，阴极对第一栅极间电压与阳极对第一栅极间电压的关系曲线（第一栅极电流取不同值时的阴极对第一栅极间电压与阳极对第一栅极间电压的关系曲线组成特性曲线族）。
4电原理图
国家技术监督局1991-08-15批准1992-04-01实施
图2中主要元件应符合下列要求：P
Rh Re, Ra-
脉冲信号发生器：
GB/T 3789. 13--91

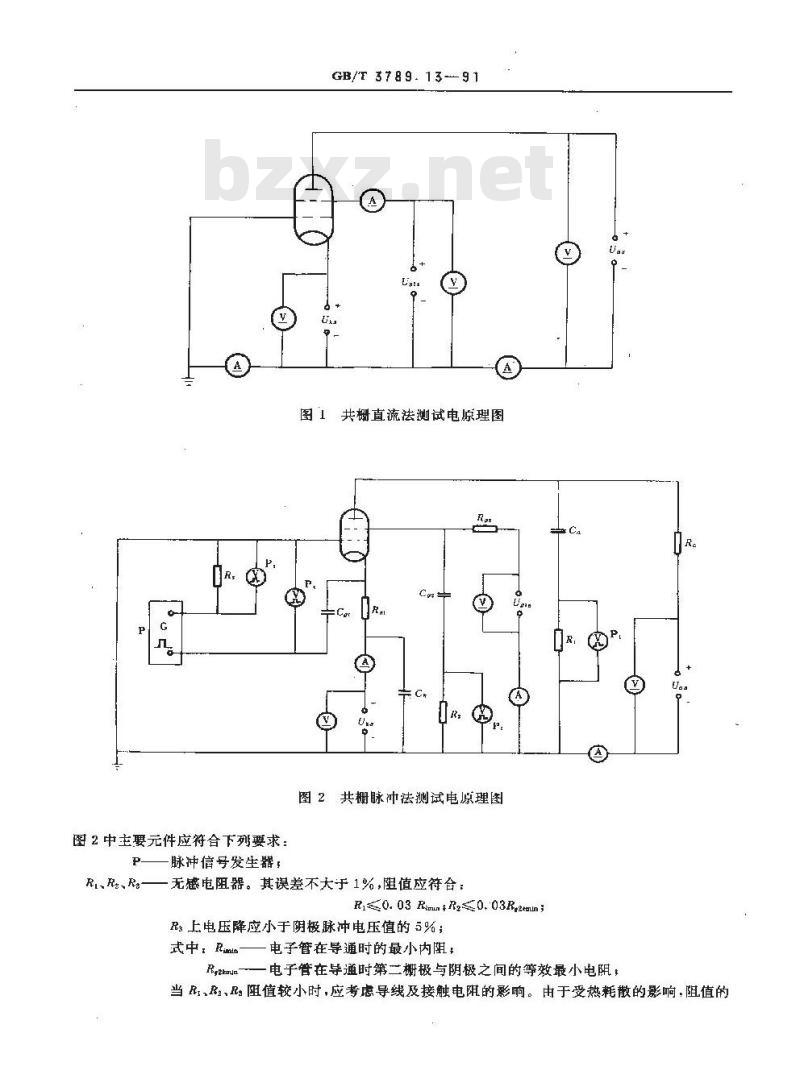

共栅直流法测试电原理图
图2共栅脉冲法测试电原理图
无愿电阻器。其误差不大于1%，阻值应符合：Ri≤0. 03 Rimn +R20.03R2mun;R上电压降应小于阴极脉冲电压值的5%；一电子管在导通时的最小内阻；式中. Rrdo-
Rg2hmya—
一电子管在导通时第三栅极与阴极之间的等效最小电阻：R
当RBR阻值较小时，应考虑导线及接触电阻的影响。由于受热耗散的影响，阻值的GB/T 3789. 13-91

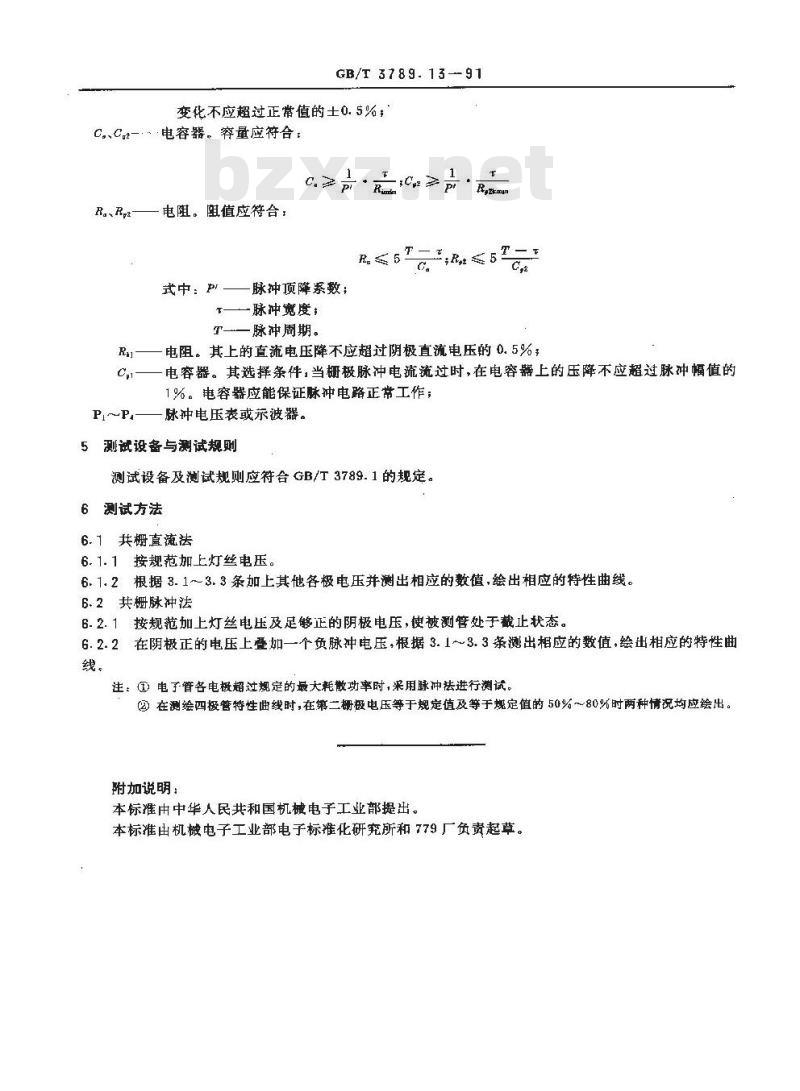

变化不应超过正常值的士0.5%：C。C.2—·电容器，容量应符合：C.zp*
Ra、R2——电阻。 阻值应符合 :0
脉冲顶降系数；
式中： pr
T——脉冲宽度;
T——脉冲周期。
电阻。其上的直流电压降不应超过阴极直流电压的0.5%，C,1一电容器。其选择条件，当栅极脉冲电流流过时，在电容器上的压降不应超过脉冲幅值的1%。电容器应能保证脉冲电路正带工作；P~P-
脉冲电压表或示被器。
5测试设备与测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1共栅直流法
6.1.1按规范加上灯丝电压。
6.1.2根据3.1~3.3条加上其他各极电压并测出相应的数值，绘出相应的特性曲线。6.2共柳脉冲法
6.2.1按规范加上灯丝电压及足够正的阴极电压，使被测管处于截止状态。6.2.2在阴极正的电压上叠加一个负脉冲电压，根据3.1～3.3条测出相应的数值，绘出相应的特性曲线。
注：①电了管各电极超过规定的最大耗散功率时，采用脉冲法进行测试。②在测绘四极管特性曲线时，在第二栅极电压等于规定值及等于规定值的50%～80%时两种情况均应绘出。渐加说明：Www.bzxZ.net
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
