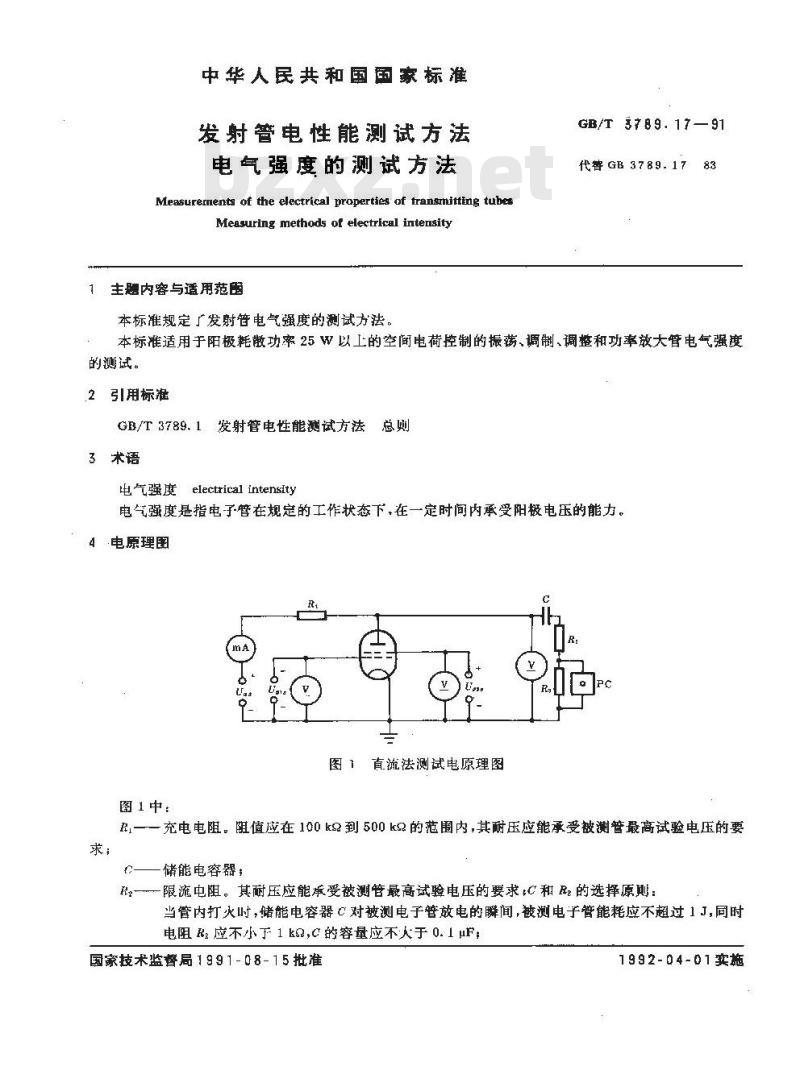

中华人民共和国国家标准
发射管电性能测试方法免费标准bzxz.net
电气强度的测试方法
Measurements of the electrical properties of transrnitting tubesMeasuring methods of electrical intensity主题内容与适用范围
本标准规定了发射管电气强度的测试方法。GB/T3789.17—91
代替 GB 3789. 17
本标准适用于阳极耗散功率25W以工的空间电荷控制的振荡、调制、调整和功率放大管电气强度的测试。
引用标准
GB/T3789.1发射管电性能测试方法总则
3术语
电气强度electricalintensity
电气强度是指电子管在规定的工作状态下，在一定时间内承受阳极电压的能力。4电原理图
直流法测试电原理图
图1中：
一充电电阻。阻值应在100 kg到500 k的范围内，其耐压应能承受被测管最高试验电压的要R
储能电容器：
一限流中阻。其耐压应能承受被测管最高试验电压的要求心和的选择原则：当管内打火时，储能电容器C对被测电子管放电的瞬间，被测电子管能耗应不超过1J,同时电阻 R应不小于 1 k,C 的容量应不人于 0. 1 μF;国家技术监警局 1991 -08-15批准1992-04-01实施
GB/T 3789.1791

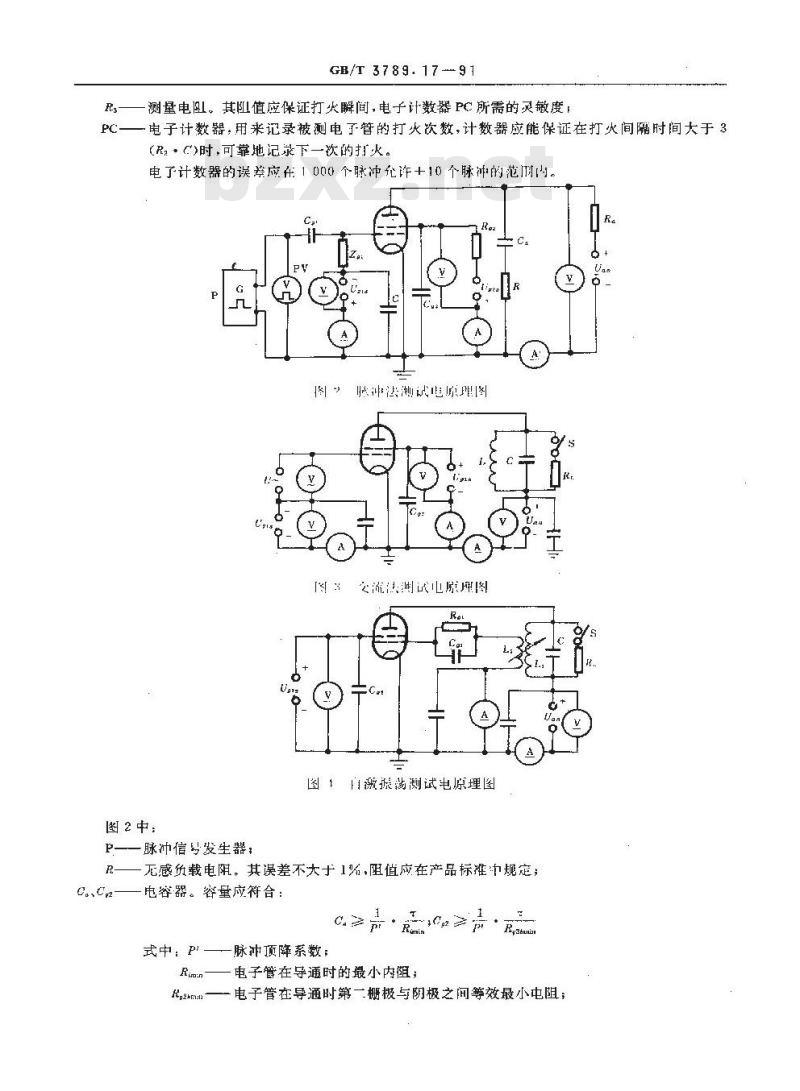

测量电阻。其阻值应保证打火瞬间，电子计数器PC所需的灵敏度一电子计数器，用来记录被测电了管的打火次数，计数器应能保证在打火间隔时间大于3(R：·C)时，可靠地记录下一次的打火。电了计数器的误亲应在1000个脉冲允许+10个脉冲的范所内图
脏讲湛战电原理图
安流遇谢武心属用图
自缴振荡测试电原理图
图2中：
P—一脉冲信号发生器：
无感负载电阻，其误差不大于1%，阻值应在产品标谁中规定；心。、C2—电容器。容量应符合：C
一脉冲顶降系数；
式中：l_
电子管在导通时的最小内；
一电子管在导通时第一栅极与阴极之间等效最小屯阻；GB/T 3789. 17-91

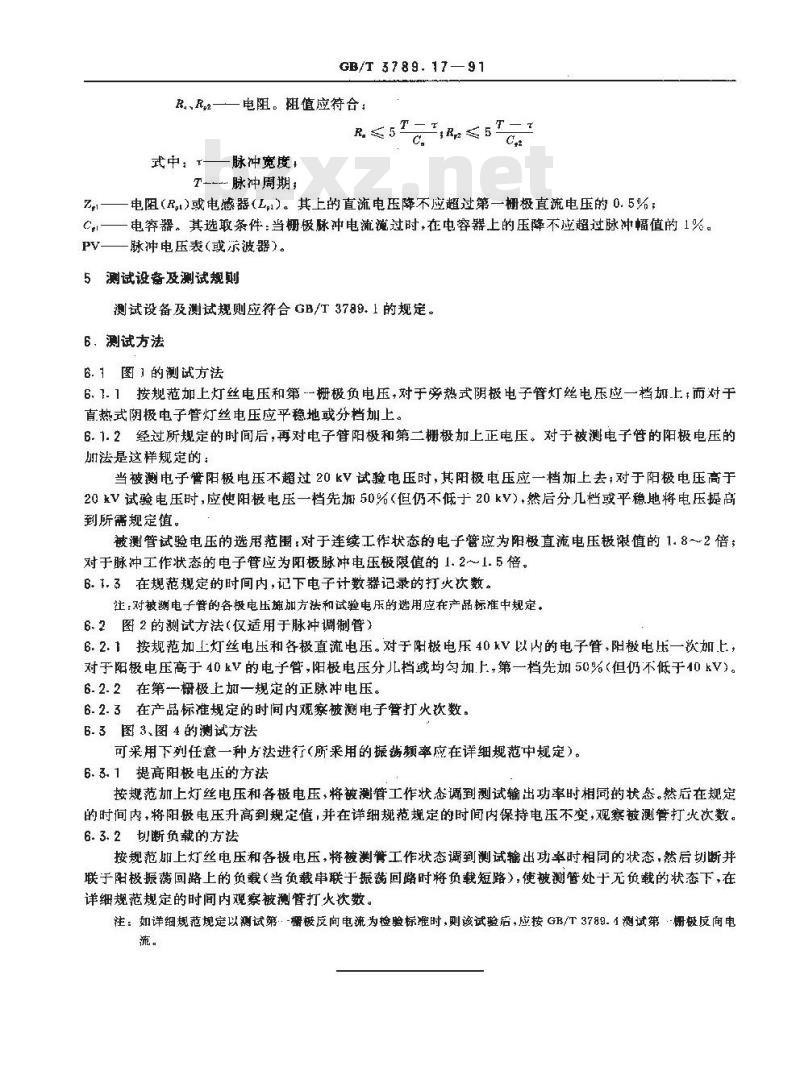

RB.、R2—一电阻。值应符合：
RA5TRN5
式中：T——脉冲宽度+
T---- 脉冲周期;
Z,——电阻（Rt)或电感器(L,)。其上的直流电压降不应超过第一栅极直流电压的0.5%；Cl—一电容器。其选取条件：当栅极脉冲电流过时，在电容器上的压降不应超过脉冲幅值的1%。PV——脉冲电压表(或示波器）。5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6、测试方法
B. 1图 1 的测试方法
6.1.1按规范加上灯丝电压和第-栅极负电压，对于旁热式阴极电子管灯丝电压应一档加上t而对于直热式阴极电子管灯丝电压应平稳地或分档加上。6.1.2经过所规定的时间后，再对电子管阳极和第二栅极加上正电压。对于被测电子管的阳极电压的加法是这样规定的：
当被测电子管阳极电压不超过 20 kV试验电压时，其阳极电压应一档加上去;对于阳极电压高于20kV试验电压时，应使阳极电压一档先50%（但仍不低于20kV)然后分几档或平稳地将电压提高到所需规定值。
被测管试验电压的选用范围：对于连续工作状态的电子管应为阳极直流电压极限值的1.8~～~2倍；对于脉冲工作状态的电子管应为阳极脉冲电压极限值的1.2～1.5倍。6.1.3在规范规定的时间内，记下电子计数器记录的打火次数。：对被测电子管的各极电压施加方法和试验电乐的选用应在产品标准中规定。6.2图2的测试方法（适用于脉冲调制管）6.2.1按规范加上灯丝电压和各极直流电压。对于阳极电压40kV以内的电子管，阳极电压一次加.，对于陷极电压高于40kV的电子管，阳极电压分儿档或均匀加.上,第一档先加50%（但仍不低于10kV)。6.2.2在第栅极上加一规定的正脉冲电压。6-2.3在产品标准规定的时间内观察被测电子管打火数。6.3图3.图4的测试方法
可采用下列任意一种方法进行（所采用的振满频率应在详细规范中规定）。6.3.1提高阳极电压的方法
按规范加上灯丝电压和各极电压，将被测管工作状态调到测试输出功率时相同的状态。然后在规定的时间内，将阳电压升高到规定值，并在详细规范规定的时间内保持电压不变，观紧被测管打火次教。6.3.2切断负载的方法
按规范加上灯丝电压和各极电压，将被测管工作状态到测试输出功率时相同的状态，然后切断并联于阳极振荡回路上的负载（当负载串联于振回路时将负载短路），使被测管处于无负载的状态下，在详细规范规定的时间内观察被测管打火次数。注：如详细规范规定以测试第·-栅被反向电流,为检验标准时，则该试验后，应按GB/T3789.1测试第栅极反向电流。

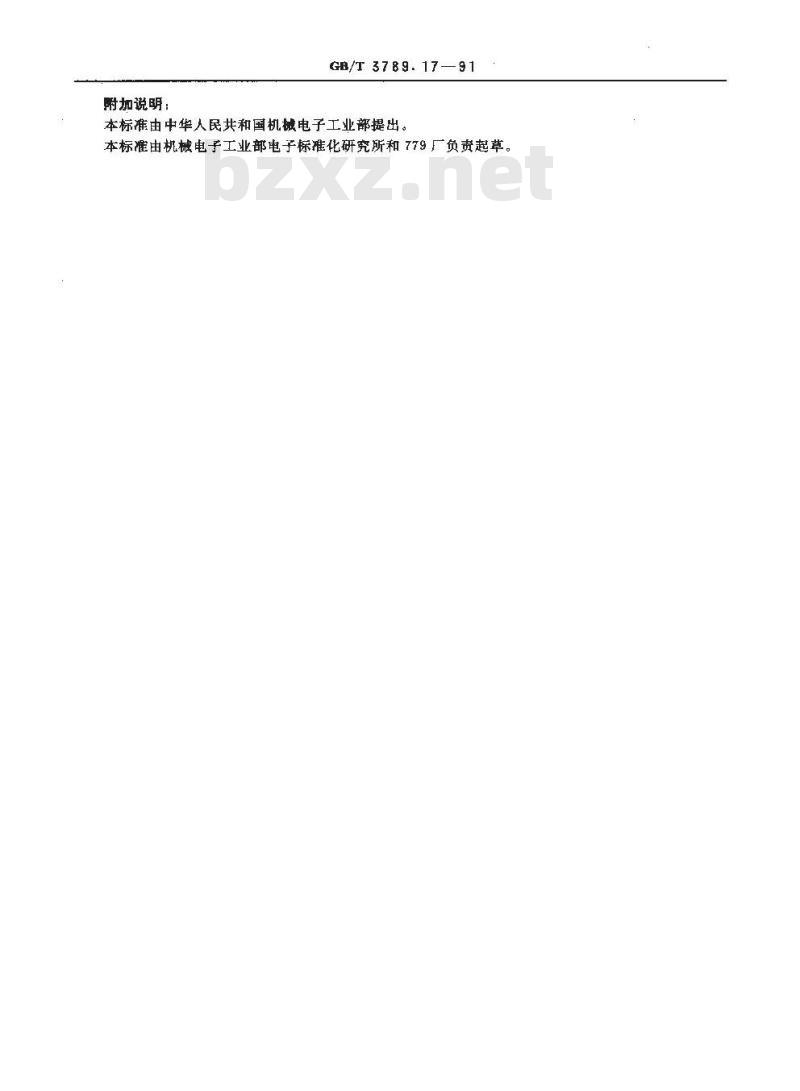

附加说明：
GB/T 3789. 17—91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电于标准化研究所和 779 厂负责起草。
