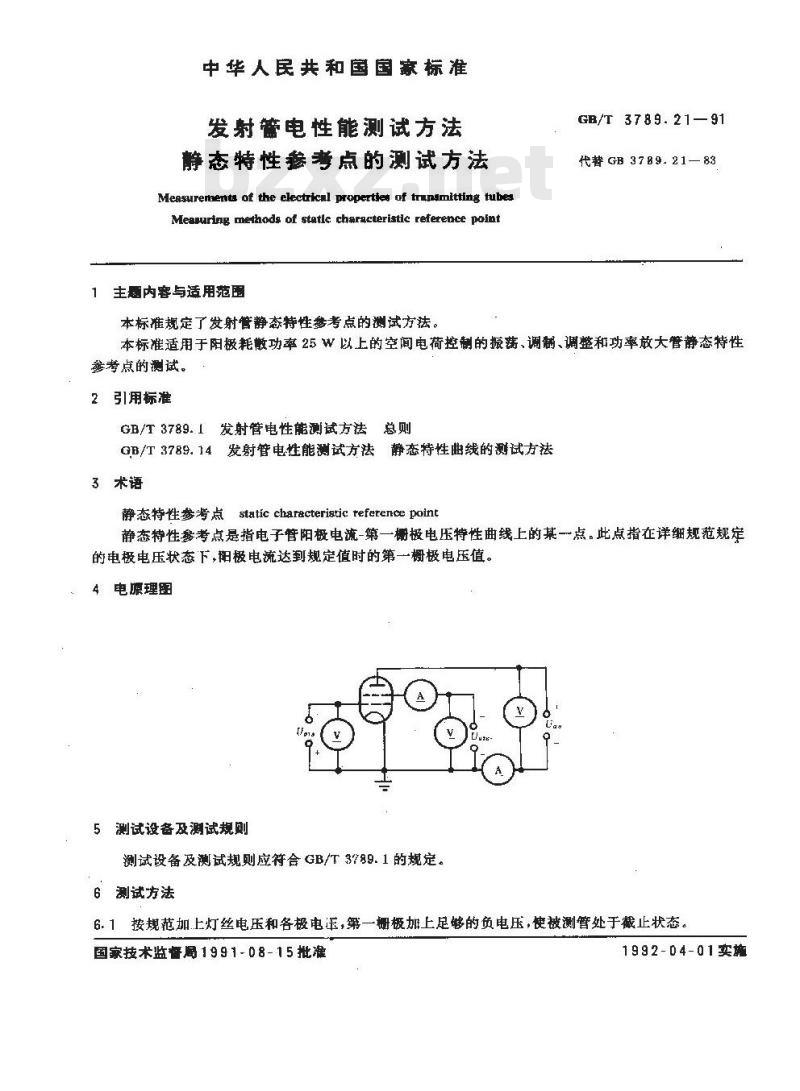

【国家标准(GB)】 发射管电性能测试方法 静态特性参考点的测试方法

中华人民共和国国家标准
发射管电性能测试方法
静态特性参考点的测试方法
Measurenaenta of the electrical properties of tranamitting tubesMeasuaring methods of statlc characteristic reference point1主题内容与适用范围
本标准规定了发射管静态特性参考点的测试方法。GB/T 3789. 21— 91
代替GB3789.21—83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡，调制、调整和功率放大管静态特性参考点的测试。
2引用标准
GB/T3789.1发射管电性能测试方法总则GB/T3789.14发射管电性能测试方法静态特性曲线的测试方法3术语
静态特性参考点static characteristic tefetence point静态特性参考点是指电子管阳极电流-第一橱极电压特性曲线上的某一点。此点指在详细规范规定的电极电压状态下，极电流达到规定值时的第一栅极电压值。4电源理图
测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1按规范加上灯丝电压和各极电，第一栅极加上足够的负电压，使被测管处于截止状态。国家技术监督局 1 9 9 1 - 0 8 - 1 5 批准1992-04-01实施
GB/T3789.21---91

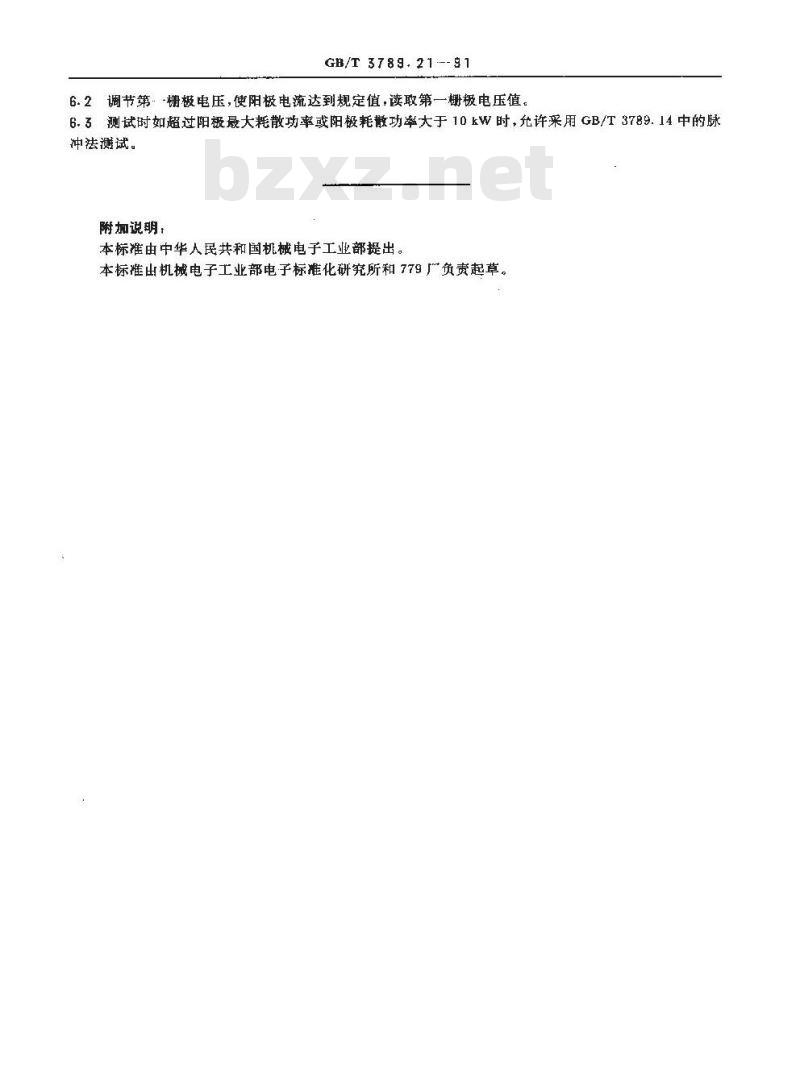

6.2调节第，-栅极电压，使阳极电流达到规定值，读取第一栅板电压值6.3测试时如超过阳极最大耗散功率或阳极耗散功率大于10kW时，允许采用GB/T 3789.14中的脉冲法测试。www.bzxz.net
附加说明，
本标准由中华人民共和国机械电子工业部提出。本标准出机械电子工业部电子标推化研究所和779厂负责起草
