【国家标准(GB)】 发射管电性能测试方法 功率增益的测试方法

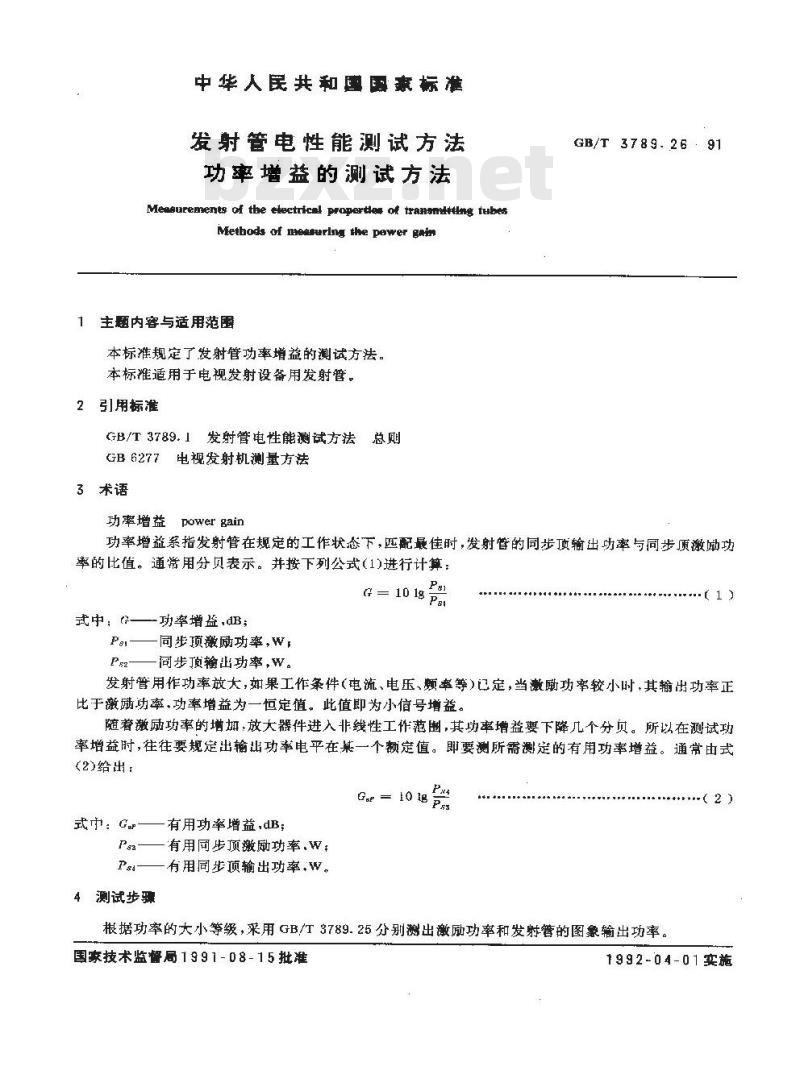

中华人民共和国国豪标准
发射管电性能测试方法
功率增益的测试方法
Measureinenes of the ekectrical propartlas ot tranemdtding tubesMethods of measurlng the power gain主题内容与适用范
本标准规定了发射管功率增益的测试方法。本标准适用于电视发射设备用发射管。2引用标准
GB/T 3789.1发射管电性能测试方法总则GB6277电视发射机测量方法
3术语
功率增益powergain
GB/T 3789.2691
功率增益系指发射管在规定的工作状态下，匹配最佳时，发射管的同步项输出功率与同步顶激励功率的比值。通常用分贝表示。并按下列公式（1)进行计算：式中：-
一功率增益dB；
-同步项激励功率，W，
同步顶输出功率，W。wwW.bzxz.Net
G= 10 1s Pal
发射管用作功率放大，如果工作条件（电流、电压、题率等）已定，当激励功率较小时，其输出功率正比于激励功率.功率增益为一恒定值。此值即为小信号增益。随着激励功率的增加，放大器件进入非线性工作范围，其功率增益要下降几个分贝。所以在测试功率增益时，往往要规定出输出功率电平在某一个额定值。即要测所需测定的有用功率增益。通常由式(2)给出：
4测试步骤
有用功率增益,dB；
有用同步顶激励功率,W，
有用同步顶输出功率，W。
Gar = 1 8 P
根据功率的大小等级，采用GB/T3789.25分别测出激励功率和发射管的图象输出功率。国家技术监督局1991-08-15批准（2）
1992-04-01实施
数据处理
GB/T 3789.26—91

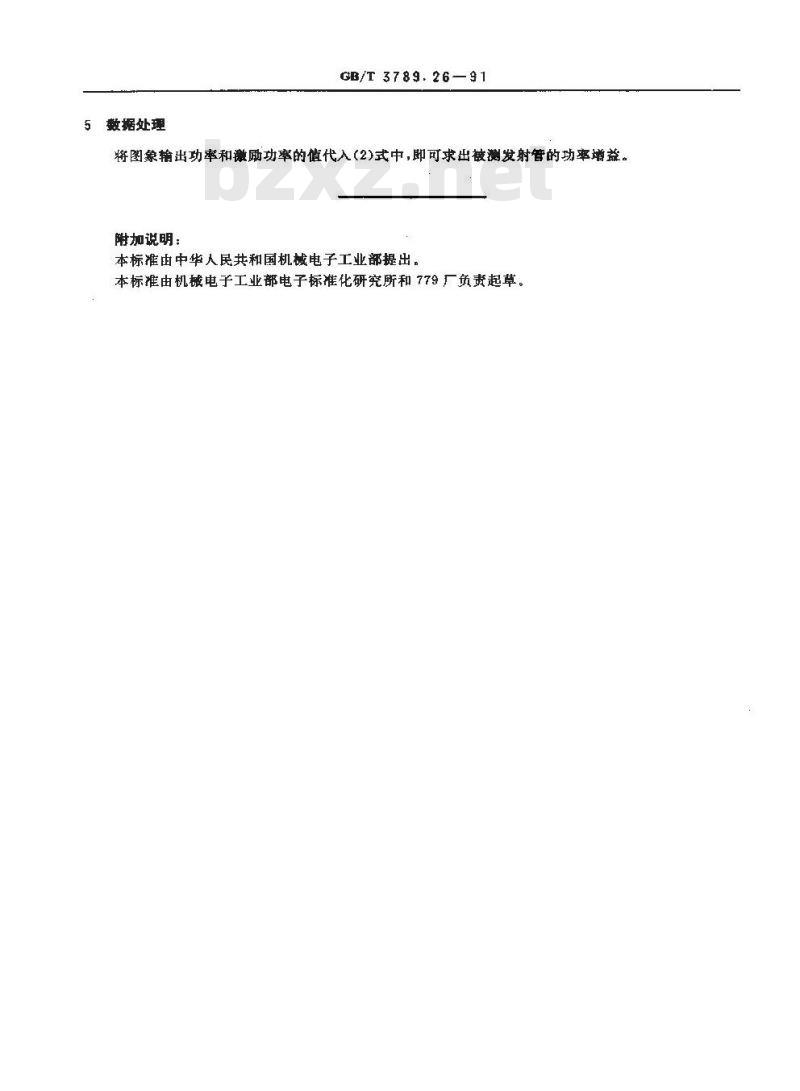

将图象输出功率和激励功率的值代入（2)式中，即可求出被测发射管的功率增益。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
