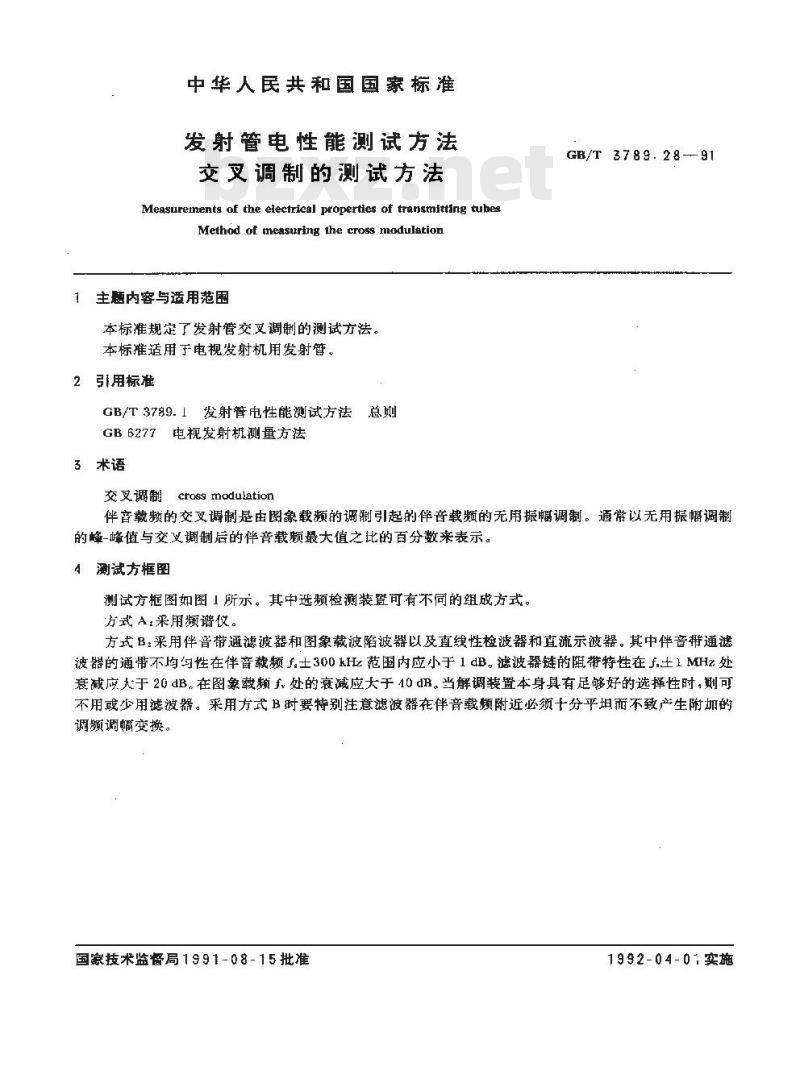

中华人民共和国国家标准
发射电性能测试方法
交叉调制的测试方法
Measurements of the electrical properties of transmitting tuhesMethod of measuring the cross modulation主题内容与适用范围
本标准规定了发射管交调制的测试方法。本标准适用于电视发射机用发射管。2引用标准
GB/T3789.1发射管电性能测试方法总则GB6277电视发射机测量方法
3术语
交叉调制cro的 modulation
GB/T 3789.28--91
伴音载频的交叉调制是由图象载频的调制引起的伴音载频的无用振幅调制。通常以无用振幅调制的峰-峰值与交义调制后的伴音载频最大值之比的百分数来表示。4测试方框图
测试方框图如图1所示。其中选频检测装暨可有不同的组成方式。方式A:采用谱仪。
方式B：采用伴音带通滤波器和图象载波陷波器以及直线性检波器和直流示波器。其中伴音帮通滤被器的通带不均勾性在伴音载频 f.士300 kHz范围内应小于 1 dB。滤波器链的随带特性在 f,土 1 MHz:处衰减应大于20 dB。在图象载赖f，处的衰减应大于40 dH。当解调装置本身具有足够好的选择性时，刻可不用或少用滤波器。采用方式B时要特别注意滤波器在伴音载频附近必须十分平坦而不致产生附加的调频调幅变换。
国家技术监督局1991-08-15批准1992-04-01实施
测试俏号
发生器
测试设备及测试规则
GB/T 3789. 28—91
合放式
激励器
被影监宠器
被谢管
敢大器
取样装雷
频谱仪

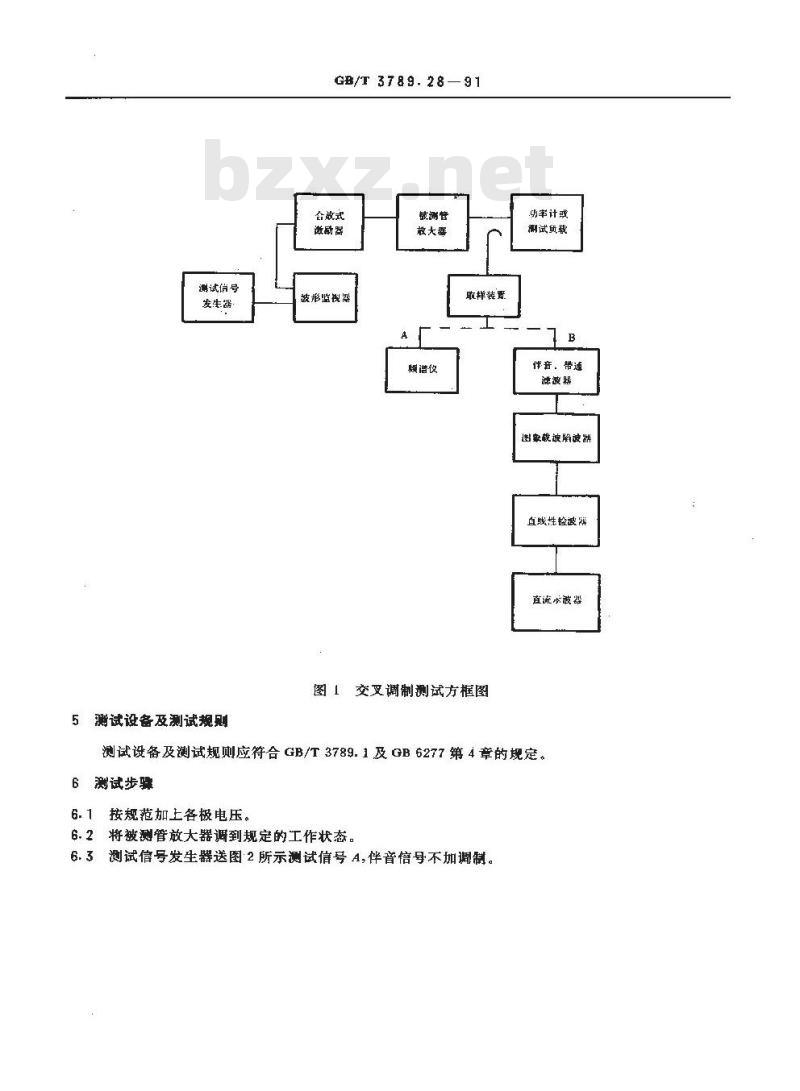

图1交受调制测试方框图
助率计或
测试负载
伴音．带通
滤波器
图象陷波器
直践性检波露
直流示波器
测试设备及测试规则应符合GB/T3789.1及GB6277第4章的规定。6 测试步骤
6.1按规范加上各极电压。wwW.bzxz.Net
6.2将被测管放大器调到规定的工作状态。6.3测试信号发生器送图2所示测试信号A，伴音信号不加调制。ny
GB/T 3789- 2891
行同步脉神

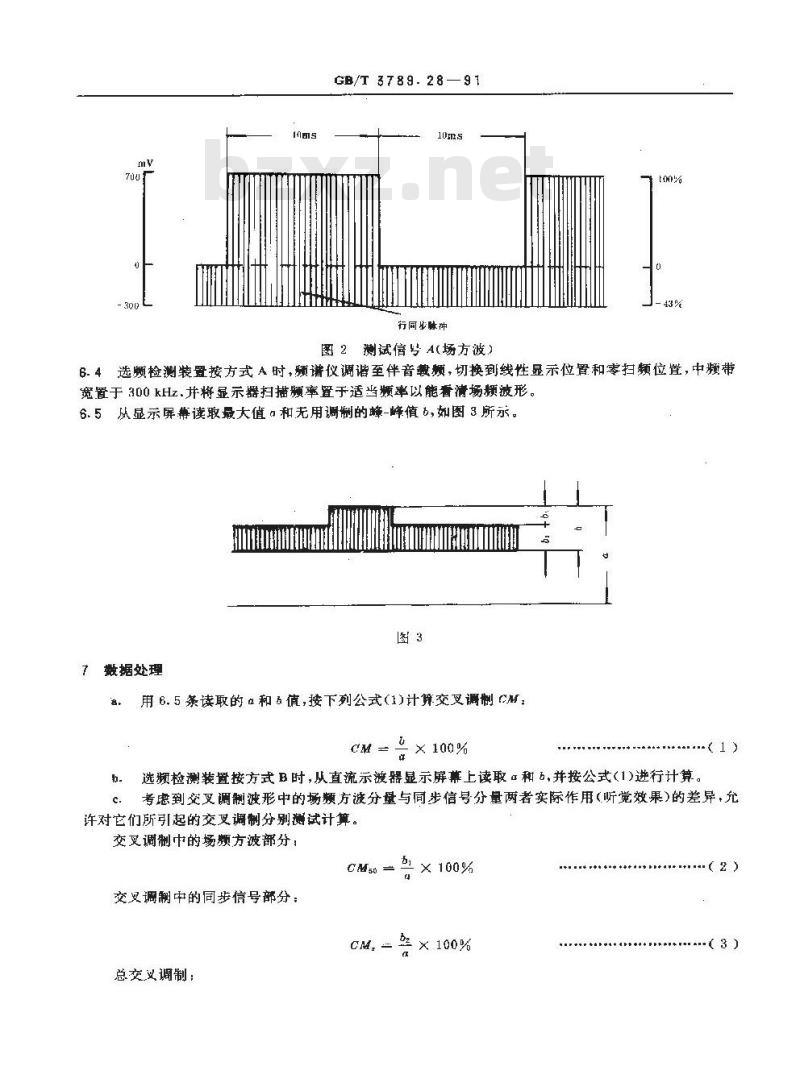

图2测试信号A(场方波）
6.4选频检测装置按方式A时，题谱仪调谐至伴音载频，切换到线性显示位置和零扫频位置，中频带宽置于300kHz.并将显示器扫描频率置于适当频率以能看清场频波形。6. 5从显示屏糖读取最大值a和无用调制的峰-峰值b,如图3所示。图3
7数据处理
a.用6.5条读取的a和值，接下列公式（1)计算交叉调制CM：×100%
。选频检测装置按方式B时，从直流示波器显示屏葬上读取α和5，并按公式(1)进行计算。1
考虑到交叉调制波形中的场频方波分量与同步信号分量两者实际作用（听觉效果）的差异，允c.
许对它们所引起的交叉调制分别测试计算。交叉调制中的场题方波部分：
交叉调制中的同步信号部分：
总交变调制：
×100%
×100%

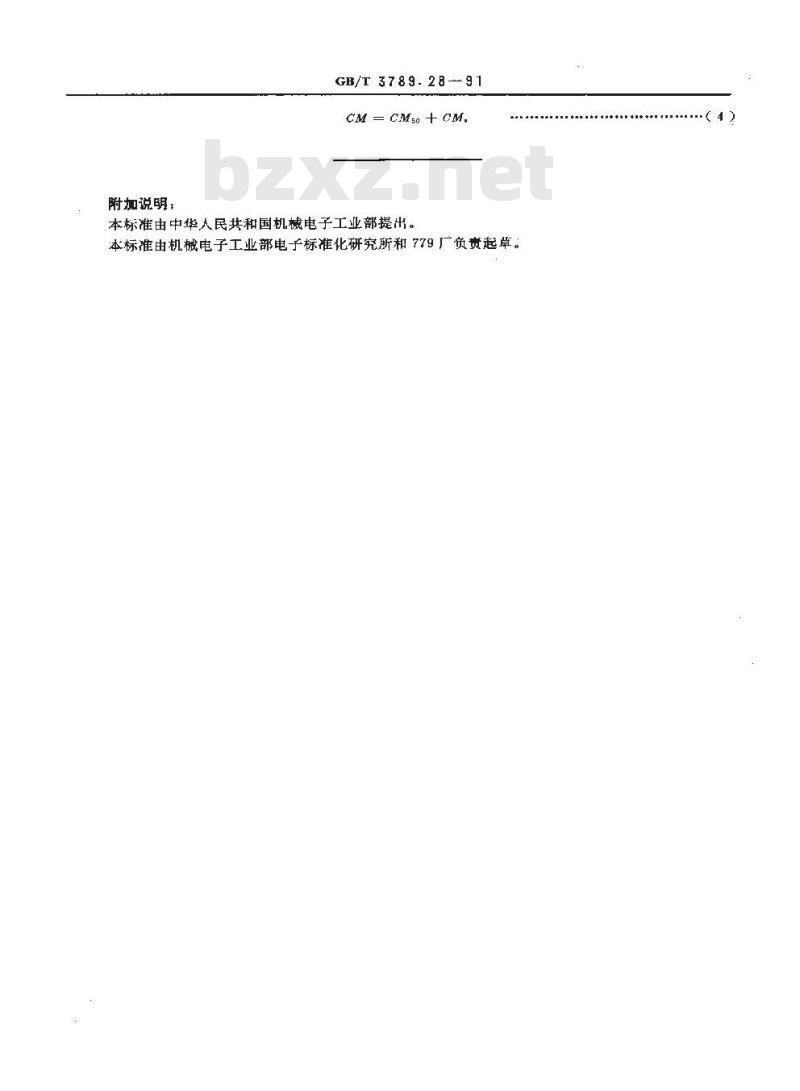

附加说明：
GB/T 3789. 28 -91
cM = cso + cM.
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂广负责起草。(4
