GB/T3789.29-1991
现行
　点击下载此标准

基本信息

标准号：
GB/T 3789.29-1991
标准名称：
发射管电性能测试方法低频亮度非线性的测试方法
标准类别：
国家标准(GB)
英文名称：
发射管电性能测试方法低频亮度非线性的测试方法
标准状态：
现行
发布日期：
1991-08-15
实施日期：
1992-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
65.06 KB

标准分类号

标准ICS号：
电子学>>31.100电子管
中标分类号：
电子元器件与信息技术>>电真空器件>>L35电真空器件综合

关联标准

替代情况：
替代GB 3789.29-83;

出版信息

出版社：
中国标准出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1992-04-01

其他信息

首发日期：
1991-08-15
复审日期：
2004-10-14
起草单位：
机械电子工业部电子标准化研究所和799厂
归口单位：
全国电真空器件标准化技术委员会
提出单位：
中华人民共和国机械电子工业部
发布部门：
国家技术监督局
主管部门：
信息产业部（电子）
相关标签：
发射管电性能测试方法低频亮度非线性

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了发射管视频低端亮度信号的幅度失真的测试方法。本标准适用于电视发射设备用发射管。 GB/T 3789.29-1991 发射管电性能测试方法低频亮度非线性的测试方法 GB/T3789.29-1991

标准内容

部分标准内容：

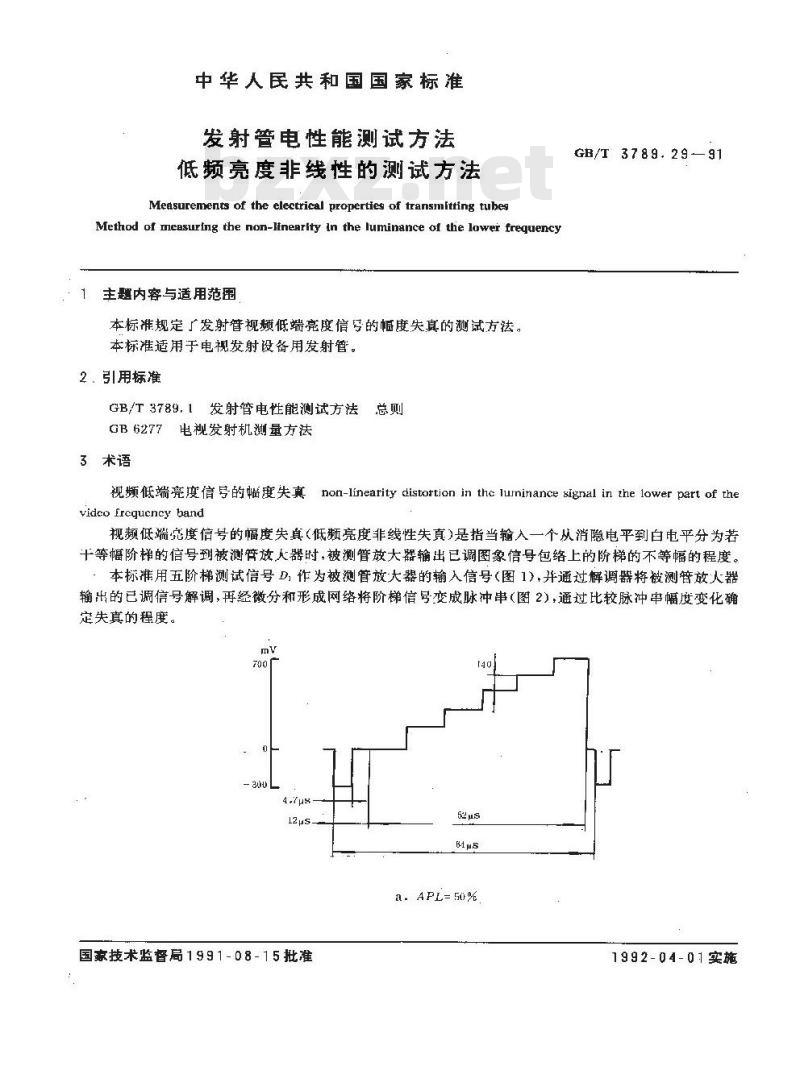

中华人民共和国国家标准
发射管电性能测试方法免费标准bzxz.net
低频亮度非线性的测试方法
Measurements of the electrical properties of transmitting tubegMethod of mcasuring the non-linearity In the luminance of the lower trequency主题内容与适用范围
本标准规定广发射管视频低端亮度信号的幅度失真的测试方法。本标准适用于电视发射设备用发射管。2，引用标准
GB/T3789，1发射管电性能测试方法总则GB6277电视发射机测量方法
3术语
GB/T 3789. 2991
视频低端亮度信号的幅度失真non-linearity distortion in thc luminance signal in the lower partof thevideo Frcqucncy band
视颊低端完度信号的幅度失真（低频亮度非线性失真）是指当输入一个从消隐电平到白电平分为若十等幅阶梯的信号到被测管放大器时，被测管放大器输出已调图象信号包络上的阶梯的不等幅的程度。本标准用五阶梯测试信号D，作为被测管放大器的输入信号（图1），并通过解调器将被测管放人器输出的已调信号解调，再经微分和形成网络将阶梯信号变成脉冲串（图2），通过比较脉冲串幅度变化确定失真的程度。
国家技术监督局1991-08-15批准52μs
B-iμs
A APL= 50%
1992-04-01实施
一般用式(1)计算：
GB/T3789.29—91
b. APL=t2.5%
c. APL= 87,5%

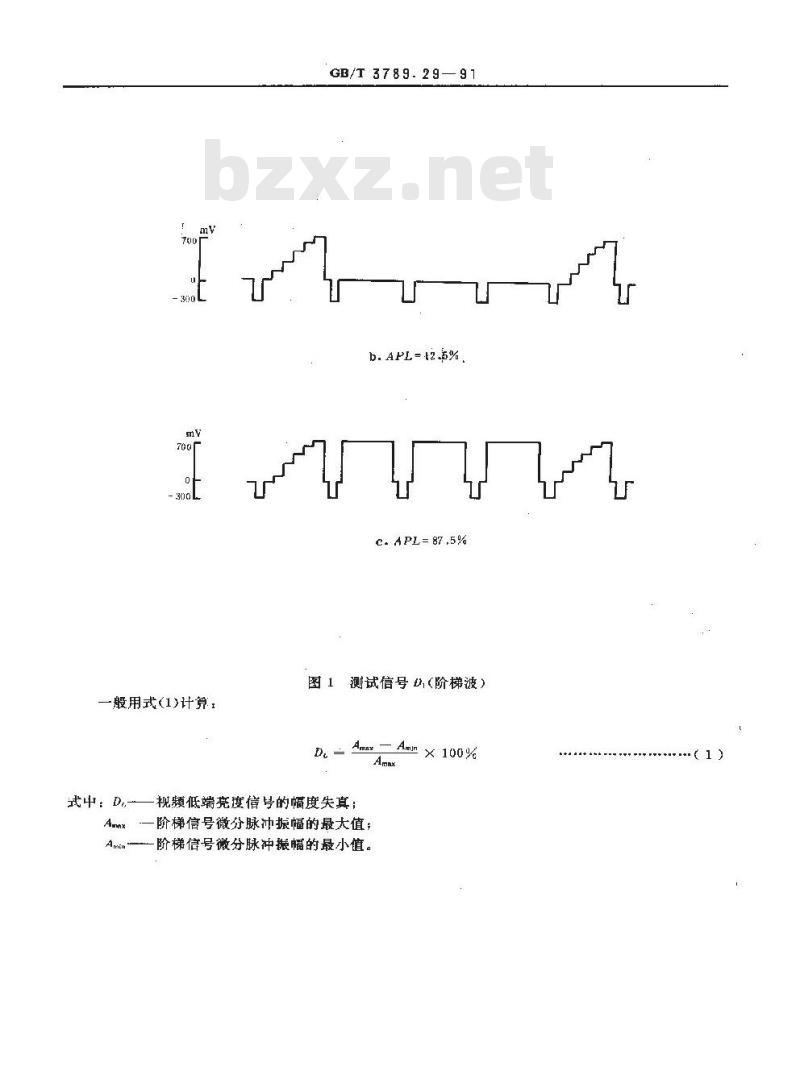

图1测试信号（阶梯波）
=Amn×100%
式中：D,-一视频低端竞度借号的幅度失真：Amx一阶梯信号微分脉冲振幅的最大值；Amin
一阶梯信号微分脉冲搬幅的最小值。1

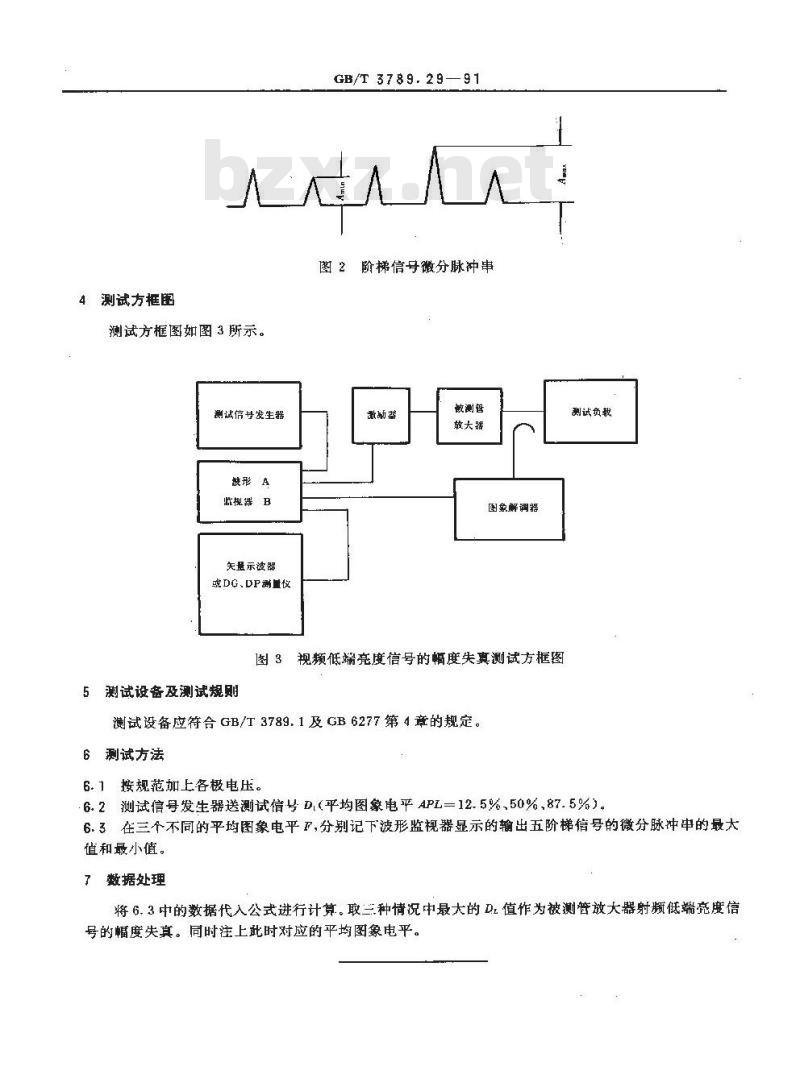

4测试方框图
测试方框图如图3所示。
测试信号发生器
镀形A
监视器B
天量示波器
或DG.DP谢置仪
5测试设备及测试规则
GB/T 3789.29
图2阶梯信号徽分脉冲串
敢耐器
敬大器
图象解调器
视频低端亮度信号的幅度失真测试方框图测试设备应符合GB/T3789.1及GB6277第4章的规定。6测试方法
6.1按规范加上各极电压。
测试负载
6.2测试信号发生器送测试信号DI（平均图象电平APL=12.5%、50%、87.5%）6.3在三个不同的平均图象电平F，分别记下波形监视器显示的输出五阶梯信号的微分脉冲串的最大值和最小值，
数据处理

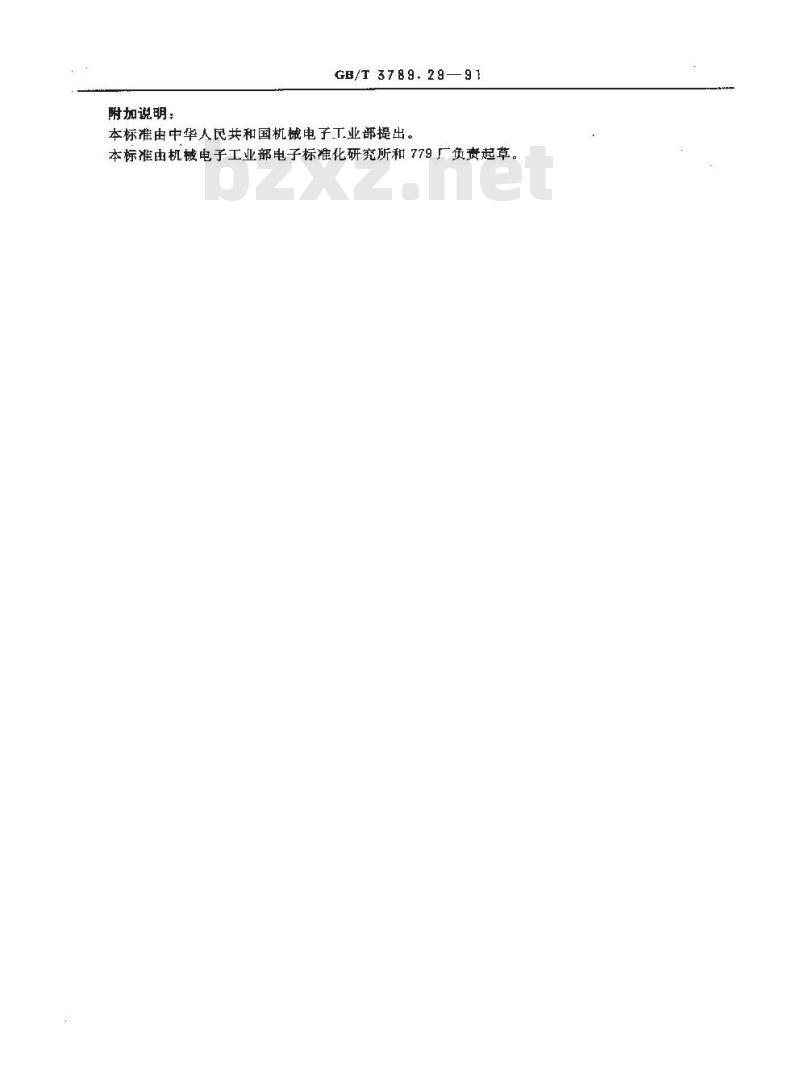

将6.3中的数据代入公式进行计算。取三种情况中最大的DL值作为被测管放大器射频低端亮度信号的幅度失真。同时注上此时对应的平均图象电平。附加说明：
GB/T 3789. 29—
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负宽起草。
