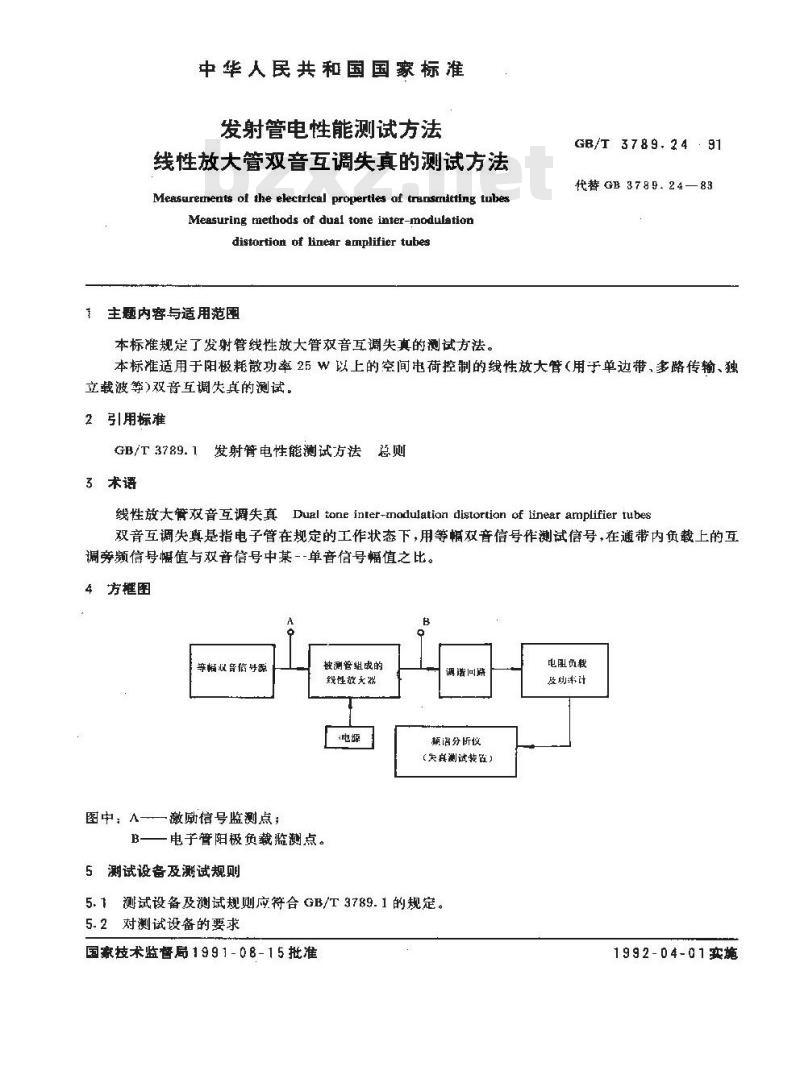

中华人民共和国国家标准
发射管电性能测试方法
线性放大管双音互调失真的测试方法Measurernents of the electrical propertles of transmitting tubesMeasuring tmethods of dual tone inter-modulationdistortion of linear amplifier tubes主题内容与适用范围
本标准规定了发射管线性放大管双音互调失真的测试方法。GB/T3789.2491
代替GB3789.24—83
本标准适用于阳极耗散功率25W以上的空间电荷控制的线性放大管（用于单边带，多路传输、独立载波等)双音互调失真的测试。2引用棕准
GB/T 3789. 12
发射管电性能测试方法总则
3术语
线性放大管双音互调失真Dualtoneinter-modulatian distortianofineararmplifiertubes双音互调失真是指电子管在规定的工作状态下，用等輪双音信号作测试信号，在通带内负载上的互调旁频信号幅值与双音信号中某--单音信号幅值之比。4方椎图
等幅效音信导源
图中：入——激励信号监测点；被测管组成的
毁性故大器
B—电子管阳极负载监测点。
5测试设备及测试规则
调谐问路
频谐分所仪
（失真测试装室）
5.1测试设备及测试规则应符合GB/T3789.1的规定。5.2对测试设备的要求
国家技术监督局1991-08-15批准电阻负
改动率计
1992-04-01实施
GB/T 3789.24—91

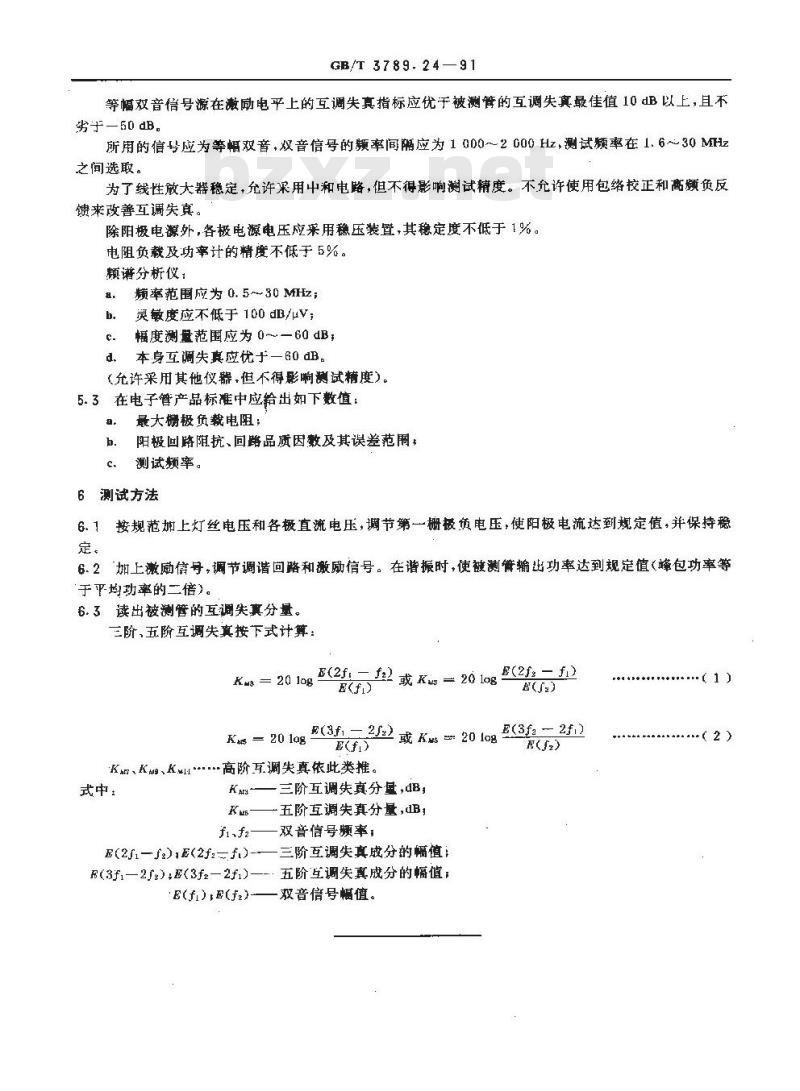

等幅双音信号源在激励电平上的互调失真指标应优于被测管的互调失真最佳值10dB以上，且不劣于—60 dB,
所用的信号应为等幅双音，双音信号的频率间应为1000~～2000Hz、测试频率在1.6～30MHz之间选取。
为了线性放大器稳定，允许采用中和电路，但不得影响测试精度。不允许使用包络校正和高频负反馈来改善互调失真。
除阳极电源外，各极电源电压应采用稳压装置，其稳定度不低于1%。电阻负载及功率计的精度不低于5%。颖谱分析仪：
频率范围应为0.5~30MHz；
敏度应不低于 100 dB/μV;
幅度测盘范围应为0~～—60dB
本身互调失真应优于一60dB。
(允许采用其他仪器，但不得影响测试精度）。5.3在电子管产品标准中应给出如下数值：a
最大榭极负裁电阻：
阳极回路阻抗、回路品质因数及其误差范周，测试频率。
6测试方法
按规范加上灯丝电压和各极直流电压，调节第一栅板负电压，使阳极电流达到规定值，并保持稳6.1
6.2上激励信号，调节调谐回路和激励信号。在谐振时，使被测管输出功率达到规定值（峰包功率等于平均功率的二倍）。www.bzxz.net
6.3读出被测管的互调失真分量。三阶，五阶互调失真按下式计算：E(2f- f22 或 Kus = 20 1og 4
E(2f2 — f1)
Kma = 20 log
B(3f 2) 或 Kms - 20 1og
E(3f2 — 2fl)
K = 20 1ag
K、、KMi.高阶互调失真依此类推式中：
三阶互调失真分量，dB，
五阶互调失真分量，dB，
双音信号频率；
E(251—J2),E(2f2一)-—三阶互调失真成分的幅值：R(3F1—2F）;E（3f2—2f1)—-：五阶互调失真成分的幅值；E(f1),E(f2)-双音信号幅值。
.（1)
（2）

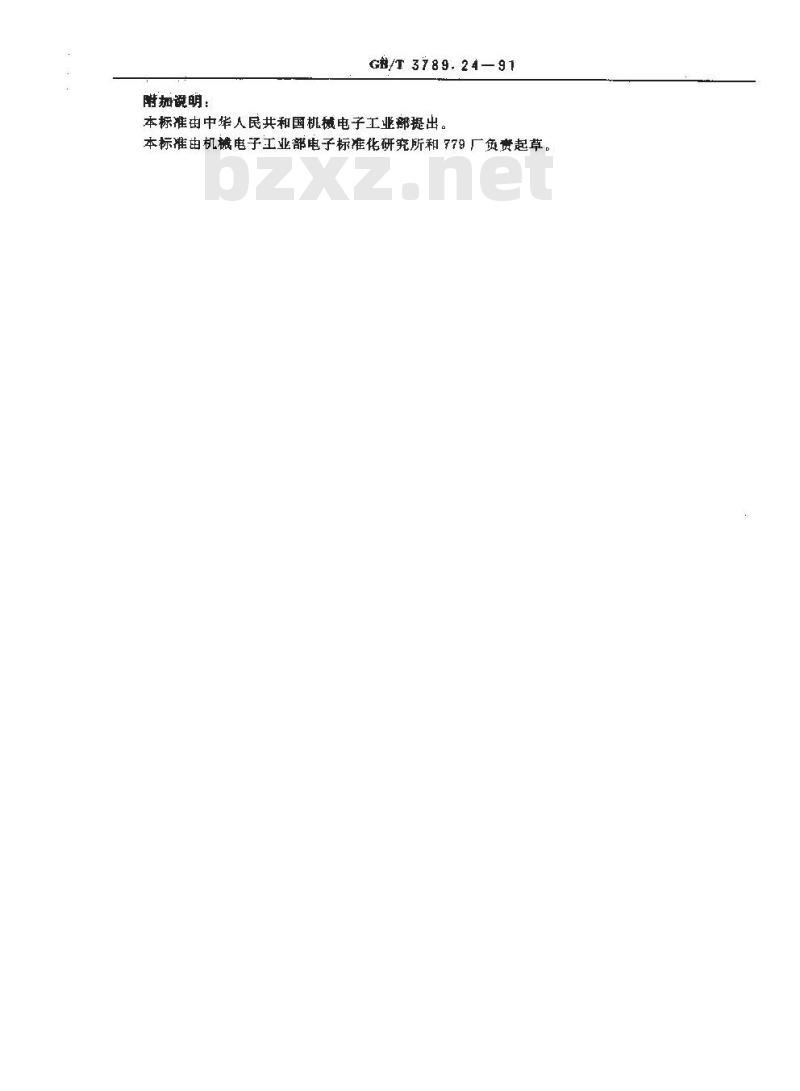

加说明：
GB/T3789.24—91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负贵起草。
