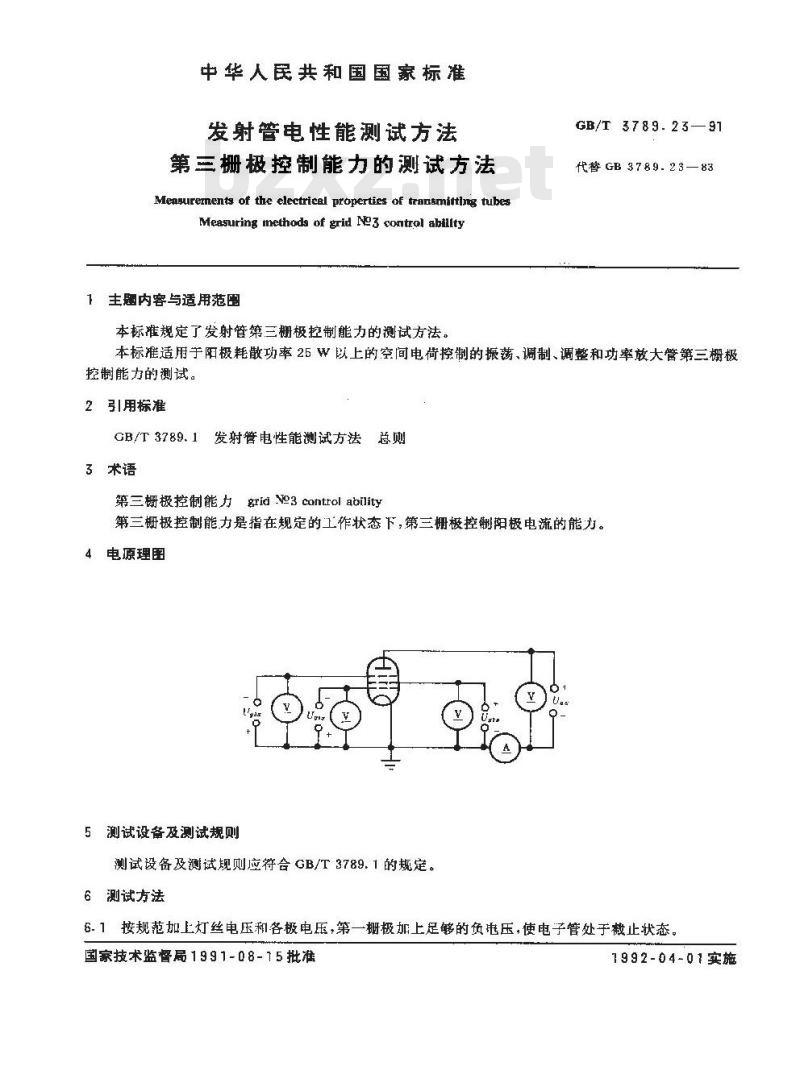

【国家标准(GB)】 发射管电性能测试方法 第三栅极控制能力的测试方法

中华人民共和国国家标准
发射管电性能测试方法
第三栅极控制能力的测试方法
Measurements of the electrical properties of traneminting tubesMeasuring methoda of grid N23 control abillty1主题内容与适用范围
本标准规定了发射管第三栅极控制能力的测试方法。GB/T 3789.23—91
代替GB3789.23—83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管第三栅极控制能力的测试。
2引用棕准
GB/T 3789. 1
发射管电性能测试方法总则www.bzxz.net
3术语
第三栅极控制能力grid N03 control ability第三栅极控制能力是指在规定的工作状态下，第三栅极控制极电流的能力。4电原理图
5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1按规范加上灯丝电压和各极电压，第一栅极加上足够的负电压，使电子管处于截止状态，国家技术监督局1991-08-15批准1992-04-01实施
GB/T3789.23—91

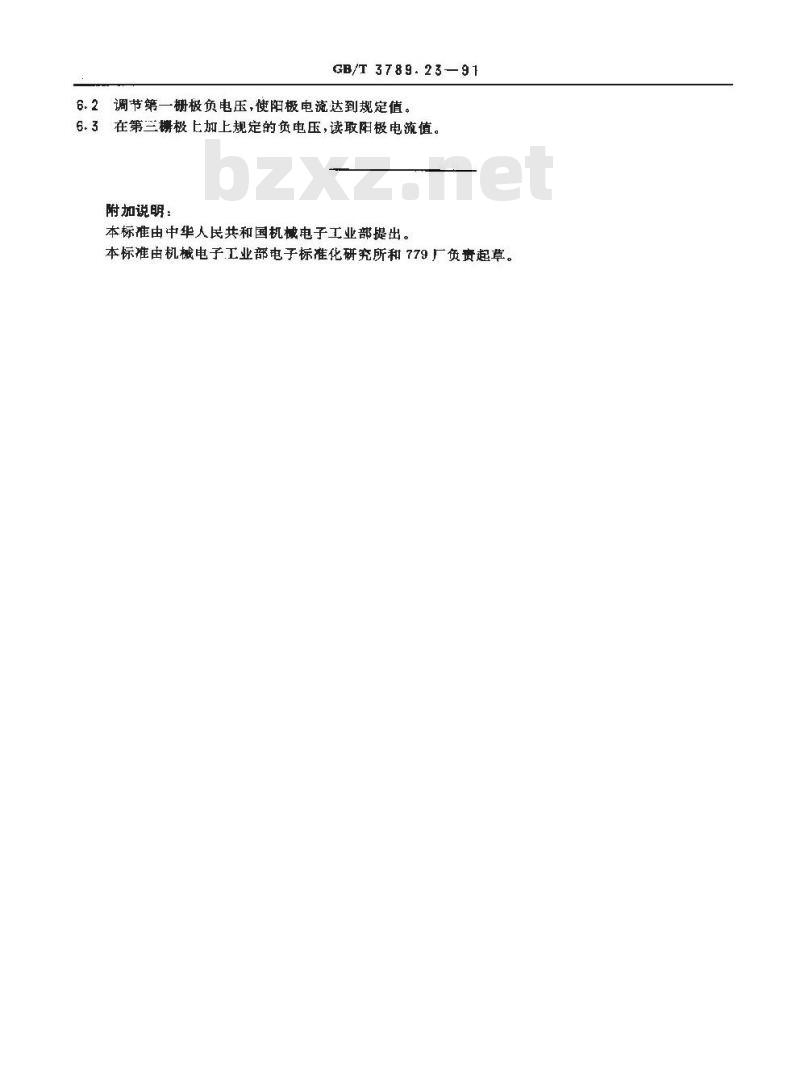

2调节第一栅极负电压，使阳极电流达到规定值。2
6.3在第撕极上加上规定的负电压，读取阳极电流值。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
