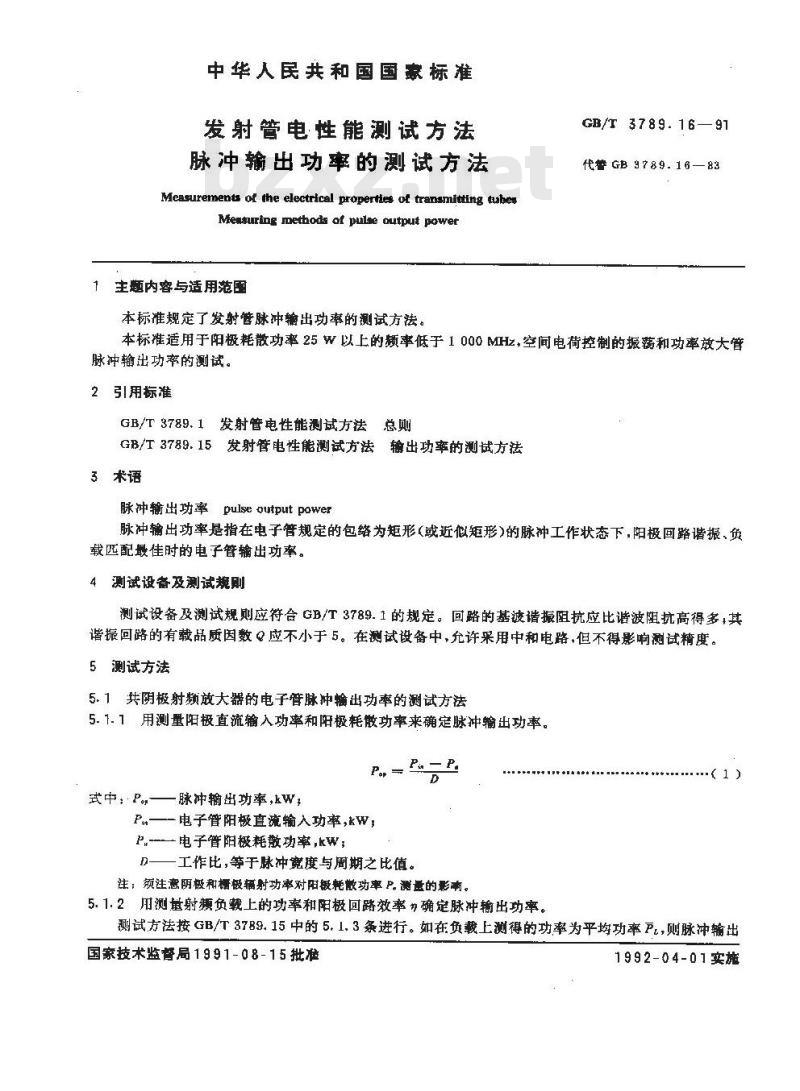

中华人民共和国国豪标准
发射管电性能测试方法
脉冲输出功率的测试方法
Measurements of the electrical properties ot transmitting tubesMensuring methods of pulse output power主题内容与适用范国
GB/T3789.16—91
代管 GB 9789. 16—83
本标准规定了发射管脉冲输出功率的测试方法。本标推适用于阳极耗散功率25W以上的频率低于1000MHz，空间电荷控制的振荡和功率放大管脉冲输出功率的测试。
2引用标准
GB/T3789.1发射管电性能测试方法总则GB/T3789.15发射管电性能测试方法输出功率的测试方法3术语
脉冲输出功率pulse outputpower脉冲输出功率是指在电子管规定的包络为矩形（或近似矩形）的脉冲工作状态下，阳极回路谐振、负载匹配最佳时的电子管输出功率。4测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。回路的基波谐振阻抗应比谐波阻抗高得多，其谐振回路的有载品质因数Q应不小于5。在测试设备中，允许采用中和电路，但不得影响测试精度。5测试方法
5.1共阴极射频放大器的电子管脉冲输出功率的测试方法5.1.1用测量阳极直流输入功率和阳极耗做功率来确定脉冲输出功率。Pap -
式中，P—脉冲输出功率，kw,
Pu——电子管阳极直流输入功率，kW；P.--电子管阳极耗散功率,kw;www.bzxz.net
一工作比，等于脉冲觉度与周期之比值。D
注：须注意阴极和极辐射功率对阳极耗散功率P,测量的影响。5.1.2用测基射频负载上的功率和阳极回路效率力确定脉冲输出功率。(1）
测试方法按GB/T3789.15中的5.1.3条进行。如在负载上测得的功率为平均功率Pz，则脉冲输出国家技术监督局1991-08-15批准1992-04-01实施

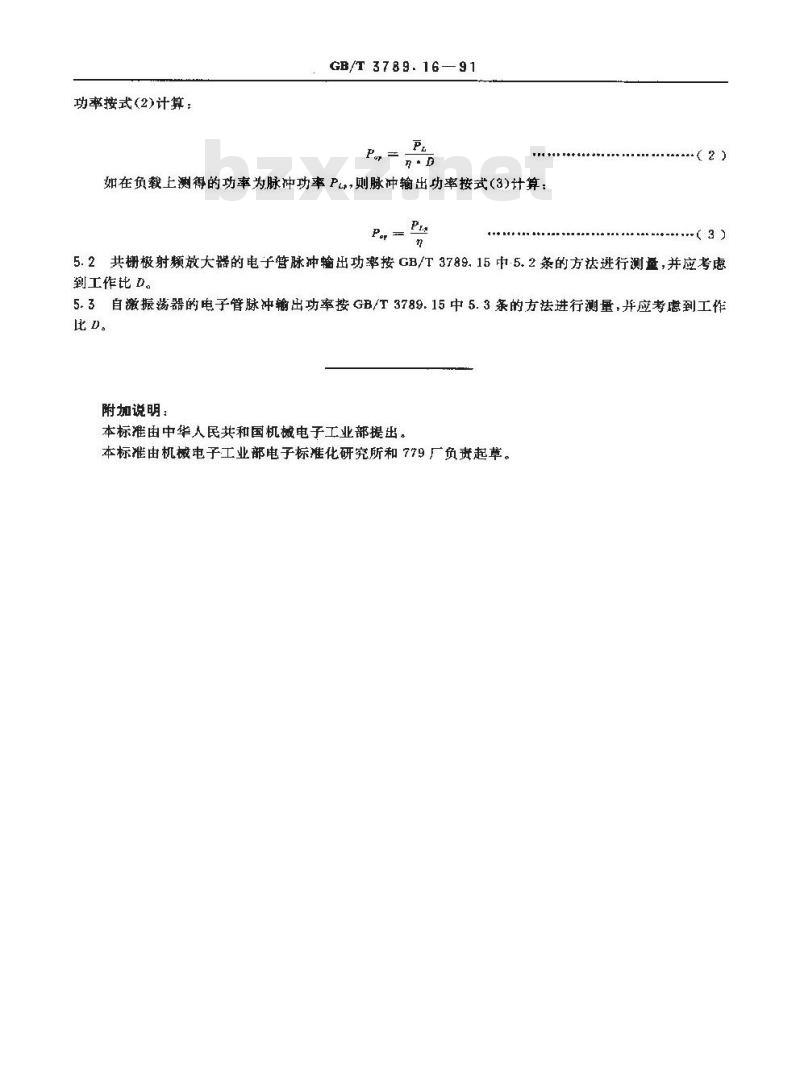

功率按式(2)计算：
GB/T 3789. 16—91
如在负载上测得的功率为脉冲功率PL,则脉冲输出功率按式(3)计算：Po, Pre
5.2共栅极射频放大器的电子管脉冲输出功率按GB/T3789.15中·5.2条的方法进行测量，并应考虑到工作比D。
5.3自激振荡器的电子管脉冲输出功率按GB/T3789.15中5.3条的方法进行测量，并应考虑到工作比D。
附加说明：
本标推由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
