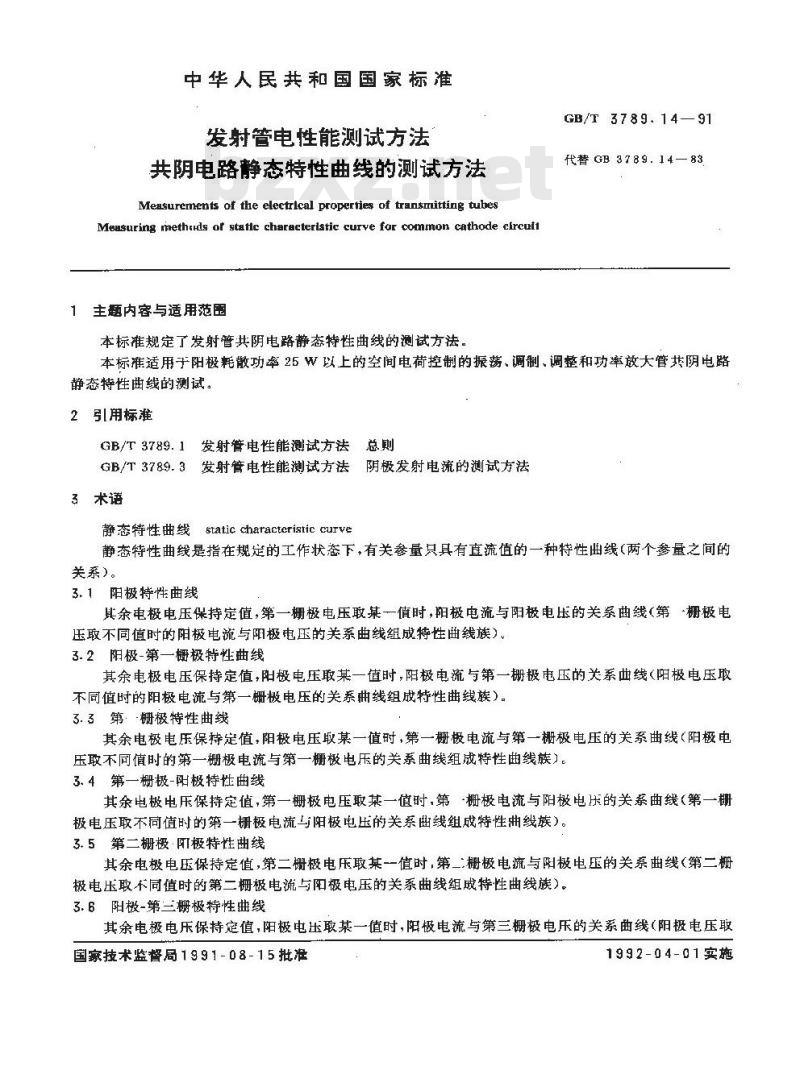

中华人民共和国国家标准
发射管电性能测试方法
共阴电路静态特性曲线的测试方法Measurements of the electrlcal properties of transmitting tubesMeasuring rethads or static characteristic curve far common cathode circutt1主题内容与适用范围
本标准规定了发射管共阴电路静态特性曲线的测试方法。GB/T 3789. 14—91
代替GB3789.14—83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管共阴电路静态特性曲线的测试。
2引用标准
GB/T3789.1发射管电性能测试方法总则GB/T3789.3发射管电性能测试方法阴极发射电流的测试方法3术语
静态特性曲线staticcharacteristic curve静态特性曲线是指在规定的工作状态下，有关参量只具有直流值的一种特性曲线（两个参量之间的关系）。
3.1阳极特性曲线
其余电极电压保持定值，第一栅极电压取某一值时，阳极电流与阳极电压的关系曲线（第栅极电
压取不同值时的阳极电流与阳极电压的关系曲线组成特性曲线族）。3.2阳极-第一栅极特性曲线
其余电极电压保持定值，阳极电压取某一值时，阳极电流与第一栅极电压的关系曲线（阳极电压取不同值时的阳极电流与第一栅极电压的关系曲线组成特性曲线族）。3.3第：栅极特性曲线
其余电极电压保持定值，阳极电压取某一值时，第一栅极电流与第一栅极电压的关系曲线（阳极电压取不同值时的第一栅极电流与第一栅极电压的关系曲线组成特性曲线族）。3.4第一栅极-阳极特性曲线
其余电极电压保持定值，第一栅极电压取某一值时，第栅极电流与阳极电压的关系曲线（第一栅极电压取不同值时的第一栅极电流与阳极电压的关系曲线组成特性曲线族）。3.5第二栅极阳极特性曲线
其余电极电压保持定值，第二栅极电压取某一值时，第二栅极电流与阳极电压的关系曲线（第二栅极电压取不同值时的第二栅极电流与阳极电压的关系曲线组成特性曲线族）。3.6阳极-第三栅极特性曲线
其余电极电压保持定值，阳极电压取某一值时，阳极电流与第三栅极电压的关系曲线（阳极电压取国家技术监督局1 9 91- 0 8- 15 批准1992-04-01实施
GB/T 3789. 14—91
不间值时的阳极电流与第三栅极电压的关系曲线组戒特性曲线族)。3.7第二栅极-第一栅极特性曲线其余电极电压保持定值，第二栅极电压取某一值时，第二栅极电流与第一栅极电压的关系曲线（第二栅极电压取不同值时的第二榭极电流与第一册极电压玉的关系曲线组成特性曲线族）。3.8阳极恒流特性曲线
其余电极电压保持定值，阳极电流取某一值时，第栅极电压与阳极电压的关系曲线（阳极电流取不同值时的第一栅极电压与阳极电压的关系曲线组成特性曲线族）3.9第二栅极恒流特性曲线
其余电极电压保持定值，第二栅极电流取某一值时，第一栅极电压与阳极电压的关系曲线（第二栅极电流取不同值时的第一栅极电压与阳极电压的关系曲线组成特性曲线族）。3.10第一栅极恒流特性曲线
其余电极电压保持定值，第一栅极电流取一值时，第一栅极电压与阳极电压的关系曲线（第一栅极电流取不同值时的第一栅极电压与阳极电压的关系曲线组成特性曲线族）。3. 11发射特性曲线
其余电极电压保持定值，阴极发射电流与灯丝电压(或灯丝电流）的关系曲线。3.12截止特性曲线
其余电极电压保持定值，在规定的阳极截止电流下第二栅极电压取某值时第一栅极电压与阳极电压的关系曲线组成的特性曲线族。4电原理图

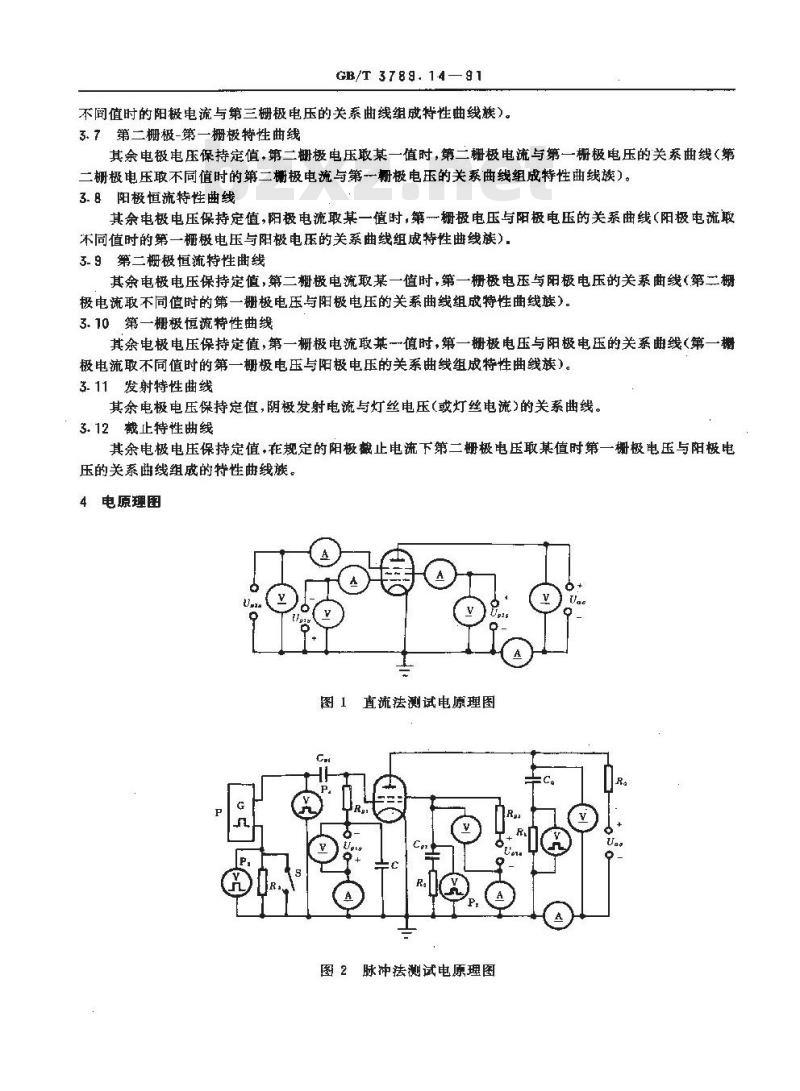

图1直流法测试电原理图
图2脉神法测试电原理图

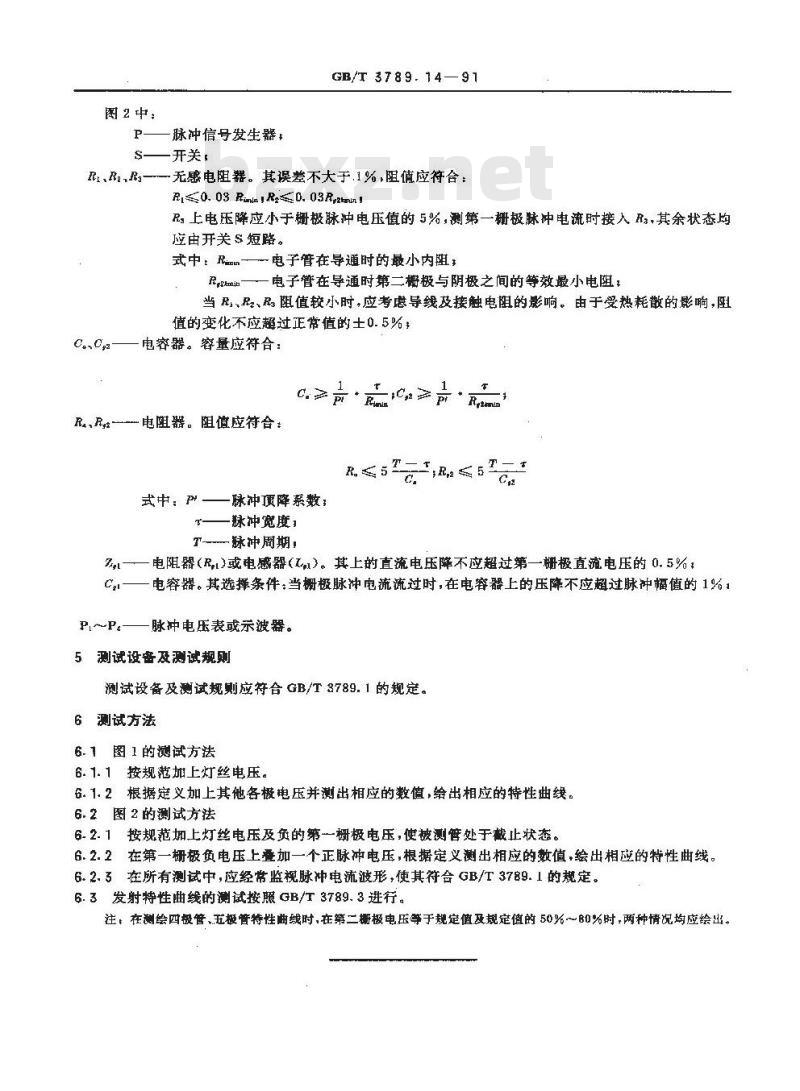

图2中：
脉冲信号发生器：
-开关！
GB/T 3789. 14-91
,R2,R一一无感电阻器。 其误差不大于,1%,阻值应符合;R,0.03RinlnRa0.03Ramn!
Rs上电压降应小于栅极脉冲电压值的5%，测第一栅极脉冲电流时接入R3，其余状态均应由开关S短路。
式中： Rmn-
一电子管在导通时的最小内阻；Reknin
一电子管在导通时第二栅极与阴极之间的等效最小电阻，当 R,R、阻值较小时,应考虑导线及接触电阻的影响。由于受热耗散的影响,阻值的变化不应超过正常值的士0.5%C。.O——电容器。容量应符合：c.*
Ra,R2电阻器。阻值应符合：
式中：P 一
脉冲顶降系数；
-冲宽度；
T-脉冲周期;免费标准下载网bzxz
Z一一电阻器(R,)或电感器(Ln)。其上的直流电压降不应超过第一栅极直流电压的0.5%，Ca
电容器。其选择条件：当栅极脉冲电流流过时，在电容器上的压降不应超过脉冲幅值的1%1脉冲电压表或示波器。
5测试设备及测试规则
测试设备及测试规测应符合 GB/T 3789. 1 的规定。6测试方法
6. 1图 1的测试方法
6.1.1按规范加上灯丝电压。
6.1.2根据定义加上其他各极电压并测出相应的数值，给出相应的特性曲线。6.2图2的测试方法

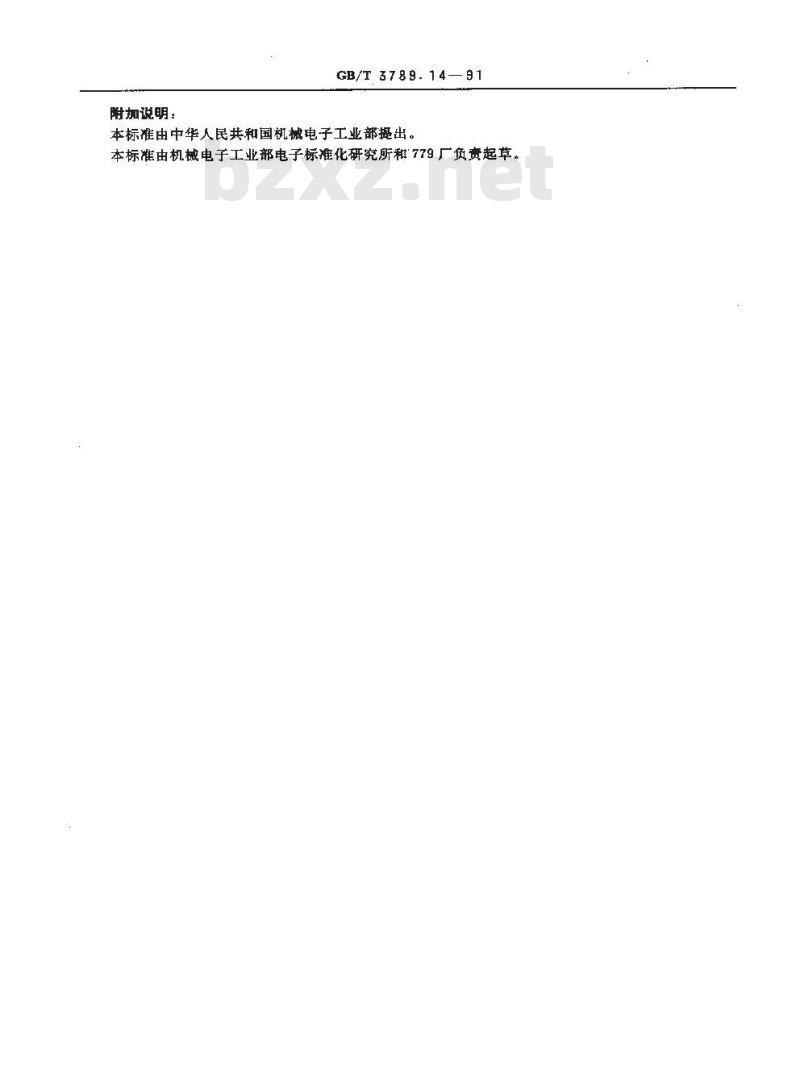

6-2.1接规范上灯丝电压及负的第一栅极电压，使被测管处于截止状态。6.2.2在第一栅极负电压上叠加一个正脉冲电压，根据定义测出相应的数值，绘出相应的特性曲线。6. 2. 3在所有测试中,应经常监视脉冲电流波形,使其符合 GB/T 3789. 1 的规定。6.3发射特性曲线的测试按照GB/T 3789.3进行。注：在测绘四极管,五极管特性曲线时,在第二栅极电压等于规定值及规定值的 50%～B0%时,两种情况均应绘出。附加说明：
GB/T 3789. 14—91
本标准由中华人民共和国机械电子工业部提出，本标准由机械电子工业部电子标准化研究所和779厂负责起草。
