中国工程建设标准化协会标准

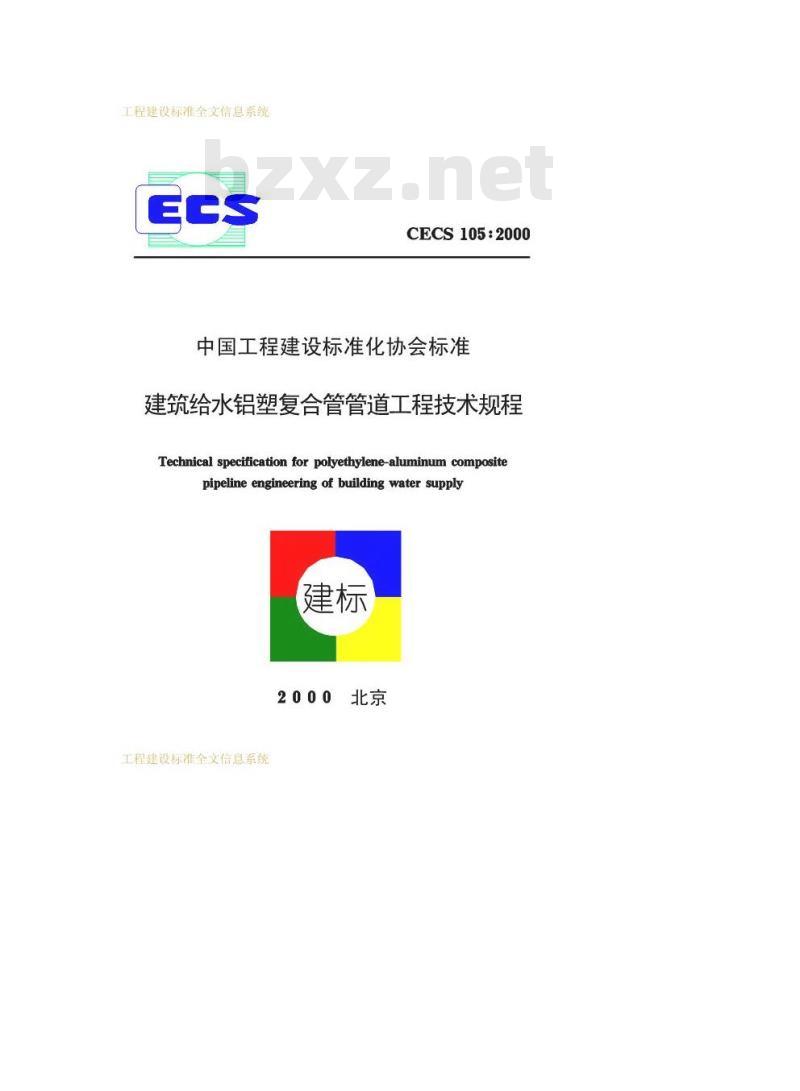

建筑给水铝塑复合管管道工程技术规程Technical specification for polyethylene-aluminum compositepipeline engineering of building water supply建标
工程建设标准全文信息系统
工程建设标准全文信息系统
中国工程建设标准化协会标准
建筑给水铝塑复合管管道工程技术规程Technical specification for polyethylene-aluminum compositepipeline engineering of building water supplyCECS105:2000

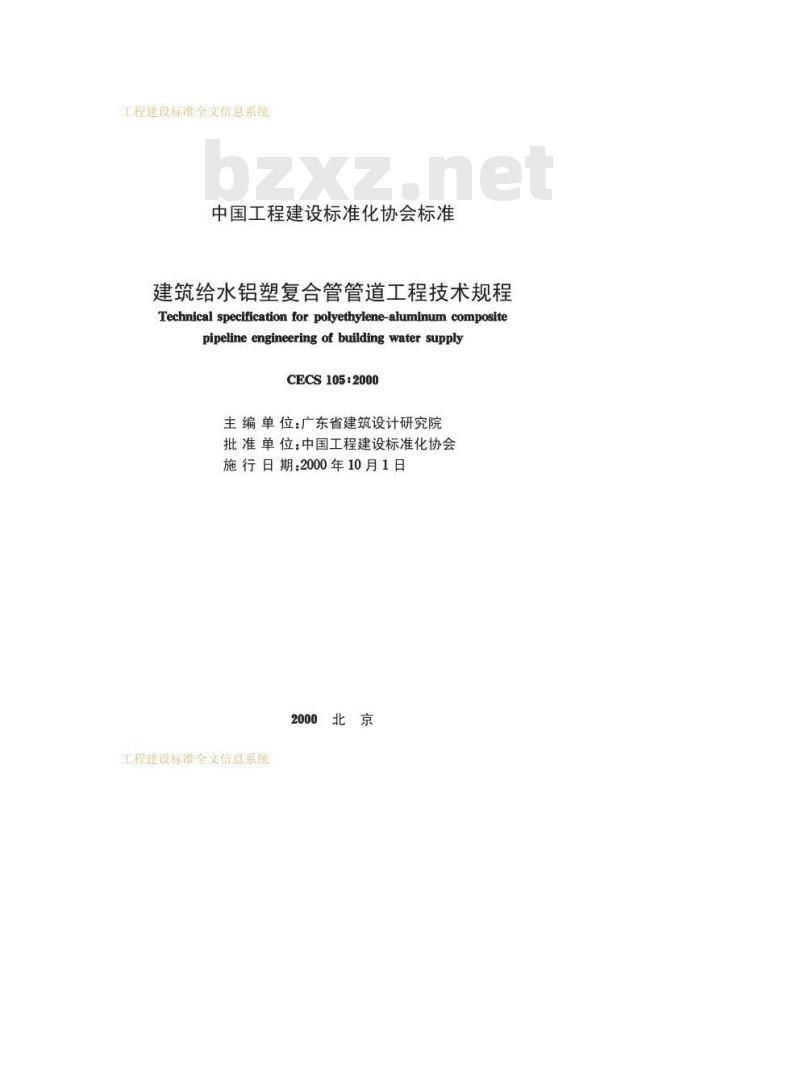

主编单位：广东省建筑设计研究院批准单位：中国工程建设标准化协会施行日期：2000年10月1日
2000北
工程建设标准全文信息系统
工程建设标准全文信息系统

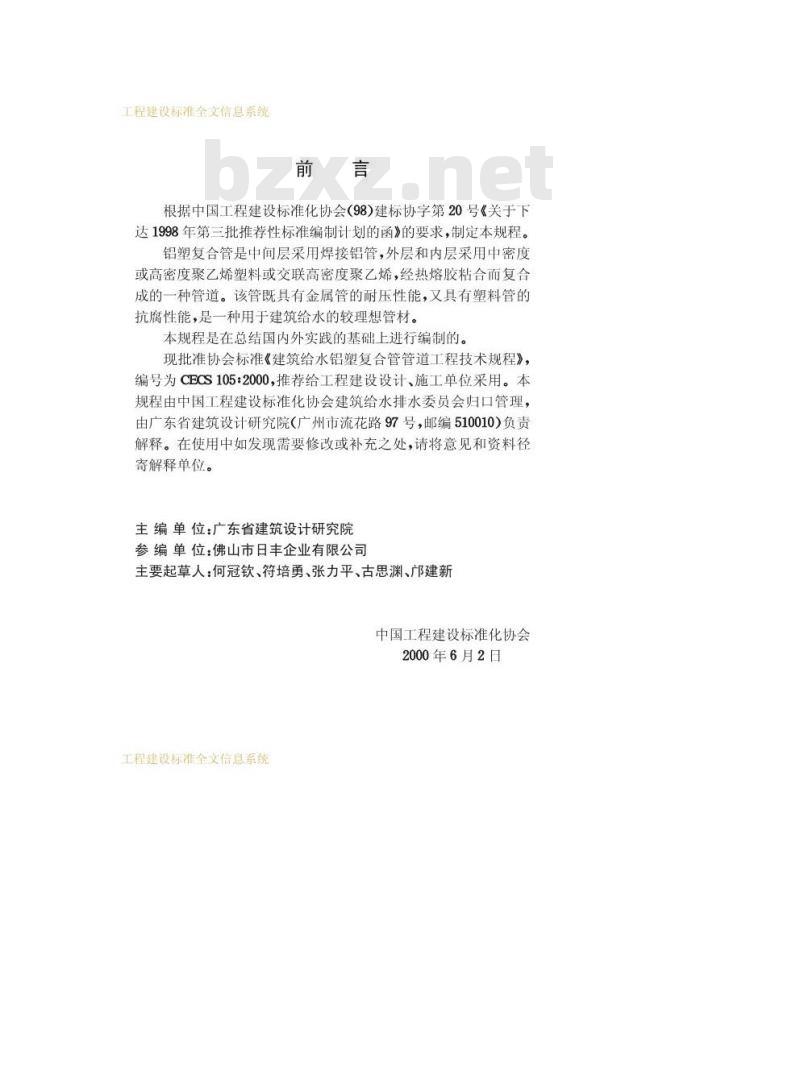

根据中国工程建设标准化协会（98)建标协字第20号《关于下达1998年第三批推荐性标准编制计划的函》的要求，制定本规程。铝塑复合管是中间层采用焊接铝管，外层和内层采用中密度或高密度聚乙烯塑料或交联高密度聚乙烯，经热熔胶粘合而复合成的一种管道。该管既具有金属管的耐压性能，又具有塑料管的抗腐性能，是一种用于建筑给水的较理想管材。本规程是在总结国内外实践的基础上进行编制的。现批准协会标准《建筑给水铝塑复合管管道工程技术规程》，编号为CECS105：2000,推荐给工程建设设计、施工单位采用。本规程由中国工程建设标准化协会建筑给水排水委员会归口管理，由广东省建筑设计研究院（广州市流花路97号，邮编510010)负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。
主编单位：广东省建筑设计研究院参编单位：佛山市日丰企业有限公司主要起草人：何冠钦、符培勇、张力平、古思渊、邝建新中国工程建设标准化协会
2000年6月2日
工程建设标准全文信息系统
工程建设标准全文信息系统

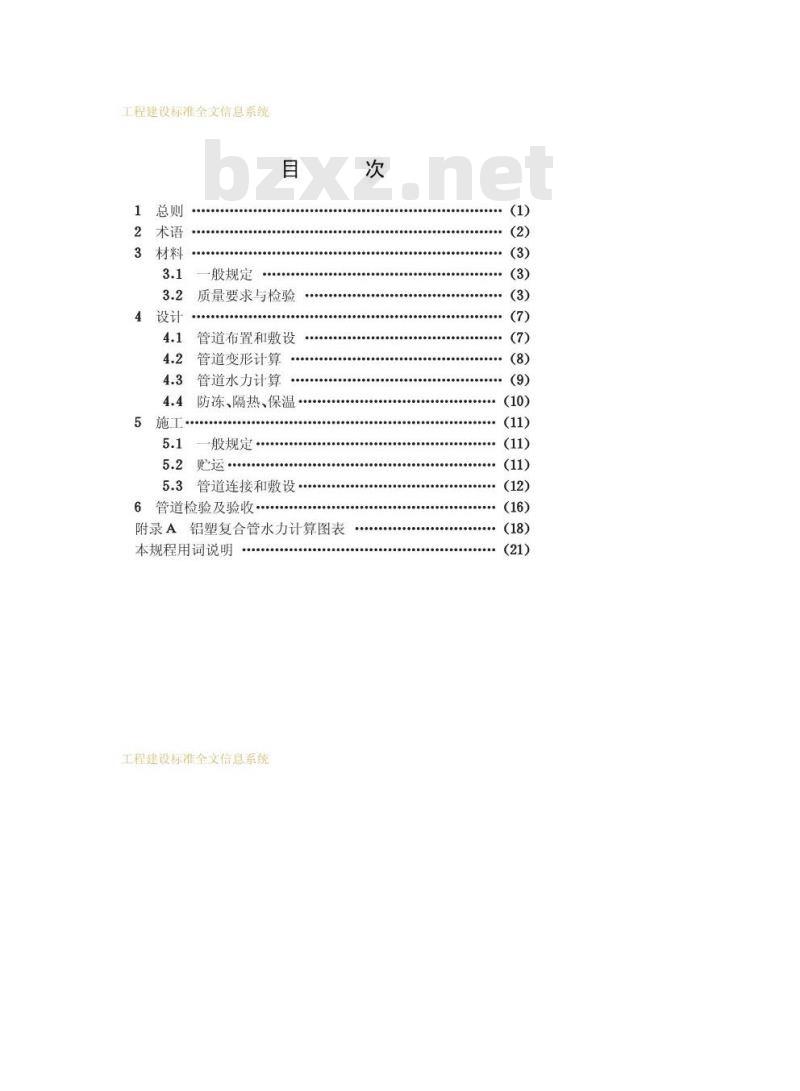

施工·
般规定
质量要求与检验
管道布置和敷设
管道变形计算
管道水力计算
防冻、隔热、保温·
一般规定
5.2贮运
5.3管道连接和敷设·
管道检验及验收
附录A铝塑复合管水力计算图表
本规程用词说明
工程建设标准全文信息系统
工程建设标准全文信息系统

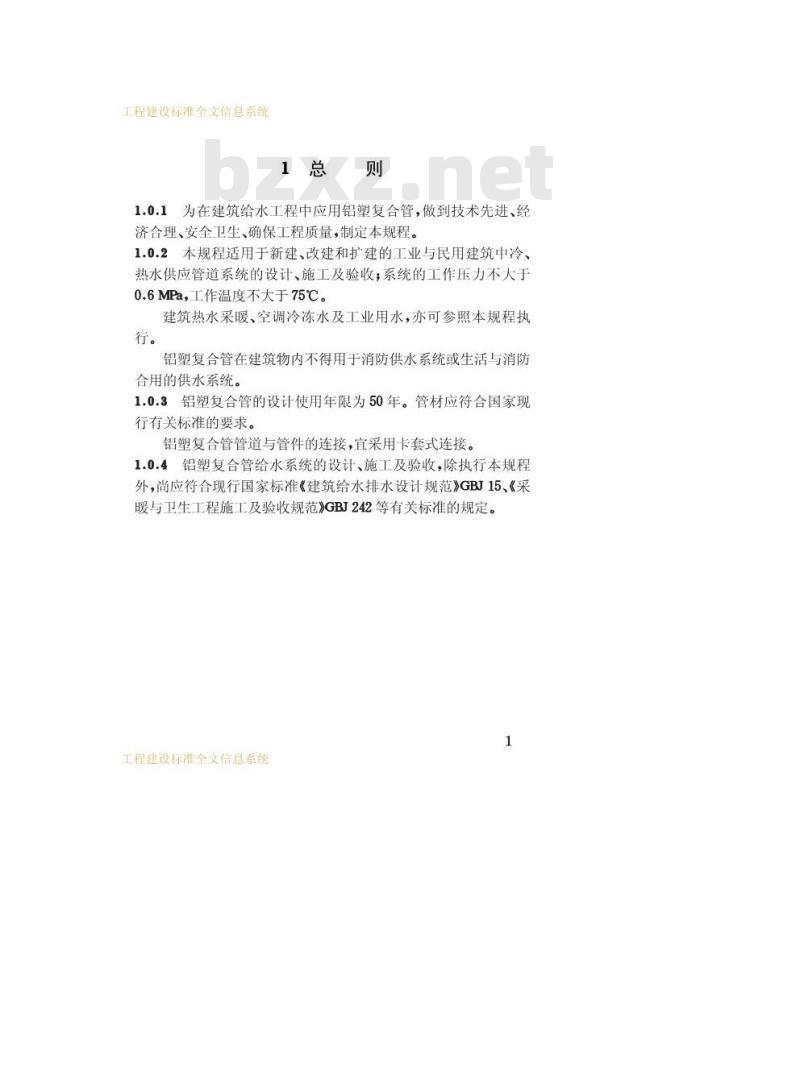

1总则
1.0.1为在建筑给水工程中应用铝塑复合管，做到技术先进、经济合理、安全卫生、确保工程质量，制定本规程。1.0.2本规程适用于新建、改建和扩建的工业与民用建筑中冷、热水供应管道系统的设计、施工及验收，系统的工作压力不大于0.6MPa，工作温度不大于75℃。建筑热水采暖、空调冷冻水及工业用水，亦可参照本规程执行。
铝塑复合管在建筑物内不得用于消防供水系统或生活与消防合用的供水系统。
1.0.3铝塑复合管的设计使用年限为50年。管材应符合国家现行有关标准的要求。
铝塑复合管管道与管件的连接，宜采用卡套式连接。1.0.4铝塑复合管给水系统的设计、施工及验收，除执行本规程外，尚应符合现行国家标准《建筑给水排水设计规范》GBJ15、《采暖与卫生工程施工及验收规范》GBJ242等有关标准的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.1卡套式连接
Campressionfitting
连接件由具有阳螺纹和倒牙管芯的主体、金属紧箍环和锁紧螺帽组成。管芯插入管道后，拧动锁紧螺母，将预先套在管道外的金属紧箍环束紧，使管内壁与管芯密封，起到连接作用。2.0.2自由臂Freeam
管道因温度变化产生伸缩时，通过管道自身的折角转弯，利用转弯管段的悬臂摆幅进行补偿，该转弯管段称为自由臂。2.0.3分水器
Manifold
具有若干个（一般为3个和3个以上）支管接头的配水连接件。
工程建设标准全文信息系统
工程建设标准全文信息系统
3.1一般规定
3.1.1生活饮用水系统使用的铝塑复合管的管材和管件，应具备卫生检验部门的检验报告或认证文件。3.1.2管材和管件应具有质量检验部门的质量合格证，并应有明显标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。
3.1.3铝塑复合管的连接管件，应由管材生产厂配套供应。3.1.4冷、热水管均可使用中间铝层为搭接焊或对接焊的铝塑复合管，内、外层应为中高密度聚乙烯。用途代号为“L”、外层颜色为白色者用于冷水管；用途代号为“R”外层颜色为橙红色者用于热水管。热水管管材可用于冷水管，而冷水管管材不得用于热水管。
注：室外明露安装的管道，外层颜色宜为黑色。3.2质量要求与检验
3.2.1管材的外观质量：管壁的颜色应一致，无色泽不均勾及分解变色线；内、外壁应光滑、平整，应无气泡、裂口、裂纹、脱皮、痕纹及碰撞凹陷。
公称外径De不大于32mm的盘管卷材，调直后截断断面应无明显的椭园变形。
3.2.2管材的截面尺寸应符合表3.2.2-1和表3.2.2-2的规定。3
工程建设标准全文信息系统
工程建设标准全文信息系统
表3.2.2-1
搭接焊铝塑复合管基本结构尺寸(mm)公称外径
公称外径免费标准下载网bzxz
最小值
表3.2.2-2
最小值
最小值
内层聚乙烯外层聚乙烯
最小厚度
最小厚度
对接焊铝塑复合管基本结构尺寸(mm)壁
工程建设标准全文信息系统
最小值
内层聚乙烯外层聚乙烯
最小厚度
最小厚度
铝层最
小厚度
铝层最
小厚度
工程建设标准全文信息系统
3.2.3铝塑复合管的工作压力检验：将管材浸入水槽，一端封堵另一端通入1.0MPa的压缩空气，稳压3min，管壁应无膨胀、无裂纹、无泄漏。
铝塑复合管的静液压强度检验应符合表3.2.4的规定。表3.2.4静液压强度检验
管材用途
冷水管
热水管
试验温度
静液压强度
2.48±0.07
2.72±0.07
持压时间
合格指标
管壁无膨胀、破
裂、泄漏
铝塑复合管的管环径向拉伸力和爆破强度，应不小于表3.2.5所列数值。
公称外径
管环径向拉伸力和爆破强度检验管环径向拉伸力(N)
中密度聚乙烯复合管
工程建设标准全文信息系统
高密度聚乙烯复合管
爆破强度
工程建设标准全文信息系统
3.2.6铜质管件的材质应符合现行国家标准《加工黄铜》GB/T5232中HPb59-1的要求。
管件的螺纹应符合现行国家标准《非螺纹密封的管螺纹》GB/T7307和《用螺纹密封的管螺纹》GB/T7306的要求。3.2.7管件表面应光滑无毛刺，无缺损和变形，无气泡和砂眼。同一口径管件的锁紧螺帽、紧箍环应能互换。3.2.8管件内使用的密封圈材质，应符合卫生要求，宜采用丁晴橡胶、硅橡胶。
工程建设标准全文信息系统
工程建设标准全文信息系统
4.1管道布置和敷设
4.1.1给水管道的布置，应根据建筑物件质、使用要求和建筑平面等因素确定管道位置和敷设方式。4.1.2铝塑复合管不宜在室外明敷，当需要在室外明敷时，管道应布置在不受阳光直接照射处或有遮光措施。结冻地区室外明敷的管道，应采取防冻措施。
4.1.3铝塑复合管在室内敷设时，宜采用暗敷。暗敷方式包括直埋和非直埋两种：直埋敷设指嵌墙敷设和在楼（地）面的找平层内敷设，不得将管道直接埋设在结构层内；非直埋敷设指将管道在管道井内、吊顶内、装饰板后敷设，以及在地坪的架空层内敷设。4.1.4直理敷设的管道外径不宜大于25mm。嵌墙敷设的横管距地面的高度宜不大于0.45m，且应遵守热水管在上，冷水管在下的规定。
4.1.5住宅内直埋敷设在楼（地）面找平层内的管道，在走道、厅、卧室部位宜沿墙脚敷设，在厨、卫间内宜设分水器，并使各分支管以最短距离到达各配水点。
直埋敷设的管道应采用整条管道，中途不应设三通接出分支管。阀门应设在直埋管道的端部。4.1.6分水器宜配置分水器盒。当分水器的分支管嵌墙敷设时，分水器宜垂直安装；当分支管直埋在楼（地)面找平层敷设时，分水器宜水平安装。管道与分水器的连接口应便于检修。4.1.7明敷给水管道不得穿越卧室、贮藏室、变配电间、电脑房等遇水会损坏设备或物品的房间，不得穿越烟道、风道、便槽。给水管道应远离热源，立管距灶边的净距不得小于0.4m，距7
工程建设标准全文信息系统
工程建设标准全文信息系统
燃气热水器的距离不得小于0.2m，不满足此要求时应采取隔热措施。
管道穿越楼板、屋面时，穿越部位应设置固定支承件，并应4.1.8
有严格的防水措施。管道穿越墙、梁时宜设套管。管道穿越地下室外墙或钢筋混凝土水池（箱）壁时，应预埋刚性防水套管，套管与管壁之间的环形空隙，应有严格的防水封堵措施。
4.1.9铝塑复合管管道上连接的各种阀门，应固定牢靠，不应将阀门自重和操作力矩传递给管道。管道不宜穿越建筑物沉降缝、伸缩缝，当一定要穿越时，4.1.10
管道应有相应的补偿措施。
管道变形计算
4.2.1公称外径De不大于32mm的管道，在直埋或非直埋敷设时，均可不计算温度变化引起的管道轴向伸缩补偿。4.2.2公称外径De不小于40mm的管道，因水温或环境温度的变化引起的轴向伸缩量可按下式计算确定：AL-Lα(0.654tg+0.14tg)
AL—管道伸缩长度(mm)；
L—计算管段管道长度(m)；
-管道线膨胀系数（mm/m℃），取0.025；a
4t—管道内水温变化最大值(℃)；4t—管道外周围环境温度变化最大值(℃)。(4.2.2)
注：计算热水管的伸缩量时，可只计水温差项，不计环境温差项。4.2.3公称外径不小于40mm的管道，应设置固定支承件，固定支承件的支承力应大于管道因温度变化引起的膨胀力。单位长度直线管段的膨胀力可按下式计算确定：F,=αE·△tX10.A
