- QX/T 263-2015太阳能光伏系统防雷技术规范
标准号:
QX/T 263-2015
标准名称:
太阳能光伏系统防雷技术规范
标准类别:
其他行业标准
英文名称:
Technical specifications for lightning protection of solar photovoltaic(PV) system标准状态:
现行-
发布日期:
2015-01-26 -
实施日期:
2015-05-01 出版语种:
简体中文下载格式:
.pdf .zip
点击下载
标准简介:
本标准规定了太阳能光伏系统的直击雷防护、雷击电磁脉冲防护等技术要求。
本标准适用于安装在地面和光伏建筑一体化的太阳能光伏系统新建、改建、扩建防雷工程的设计和施工。风-光互补型发电系统、通信专用太阳能光伏电源系统等可参照适用。
部分标准内容:

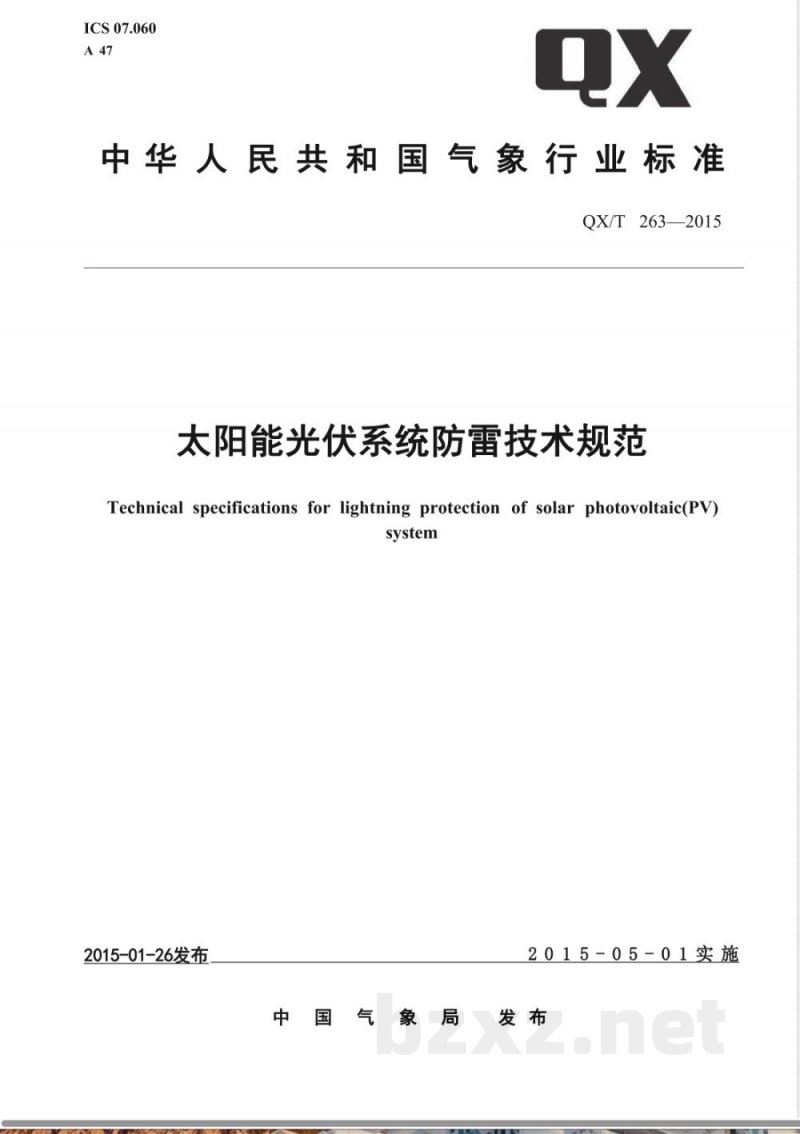

ICS 07.060
中华人民共和国气象行业标准 QX/T 263—2015
太阳能光伏系统防雷技术规范
Technical specifications for lightning protection of solar photovoltaic(PV)system
2015-01-26发布
2015-05-01实施
中国气象局國发布

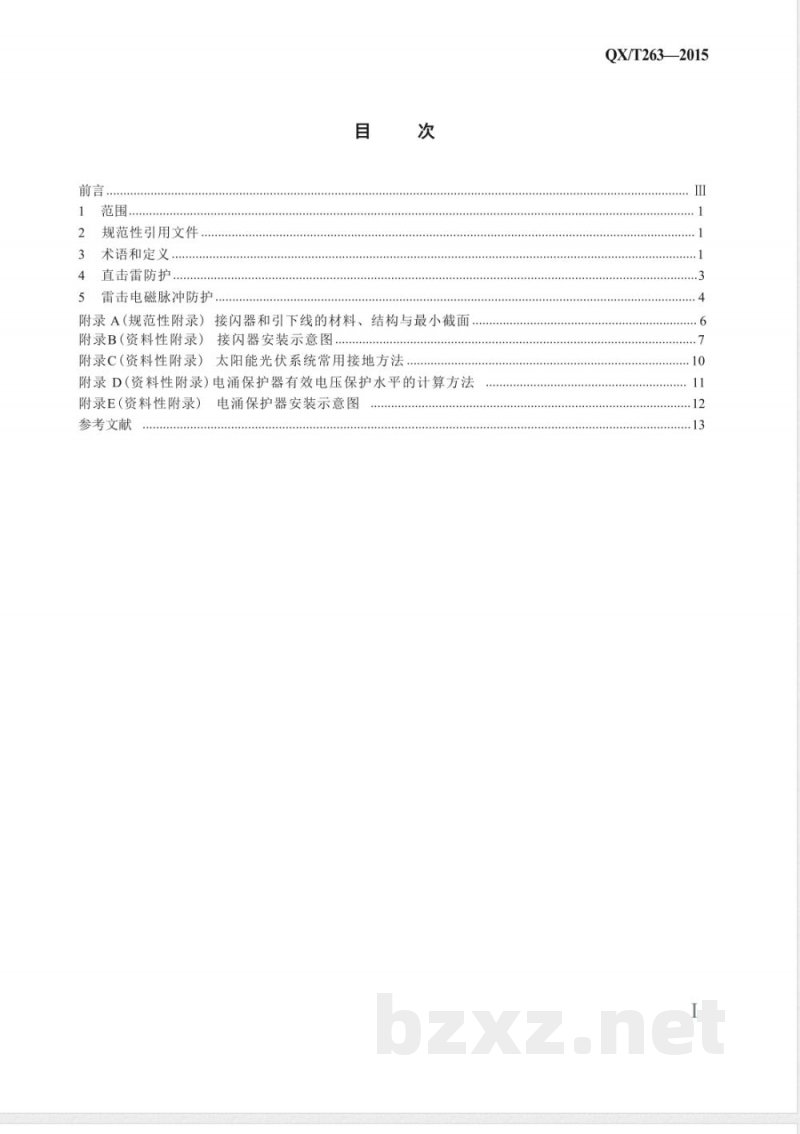

前言,
规范性引用文件
术语和定义,
直击雷防护,
雷击电磁脉冲防护
附录A(规范性附录)bzxz.net
接闪器和引下线的材料、结构与最小截面,附录B(资料性附录)
接闪器安装示意图
附录C(资料性附录)太阳能光伏系统常用接地方法附录D(资料性附录)电涌保护器有效电压保护水平的计算方法附录E(资料性附录)电涌保护器安装示意图参考文献
QX/T263—2015
....12

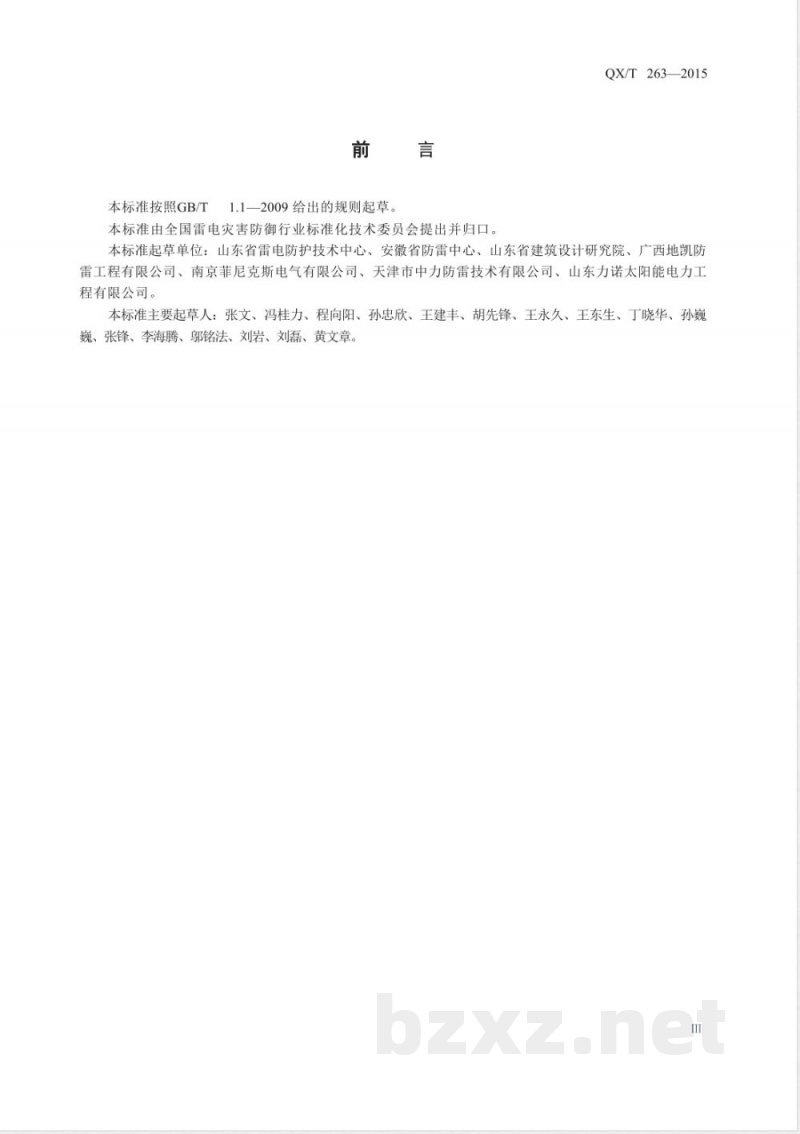

本标准按照GB/T
1.1—2009给出的规则起草。
本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。QX/T 263—2015
本标准起草单位:山东省雷电防护技术中心、安徽省防雷中心、山东省建筑设计研究院、广西地凯防雷工程有限公司、南京菲尼克斯电气有限公司、天津市中力防雷技术有限公司、山东力诺太阳能电力工程有限公司。
本标准主要起草人:张文、冯桂力、程向阳、孙忠欣、王建丰、胡先锋、王永久、王东生、丁晓华、孙巍巍、张锋、李海腾、邬铭法、刘岩、刘磊、黄文章。Ⅲ

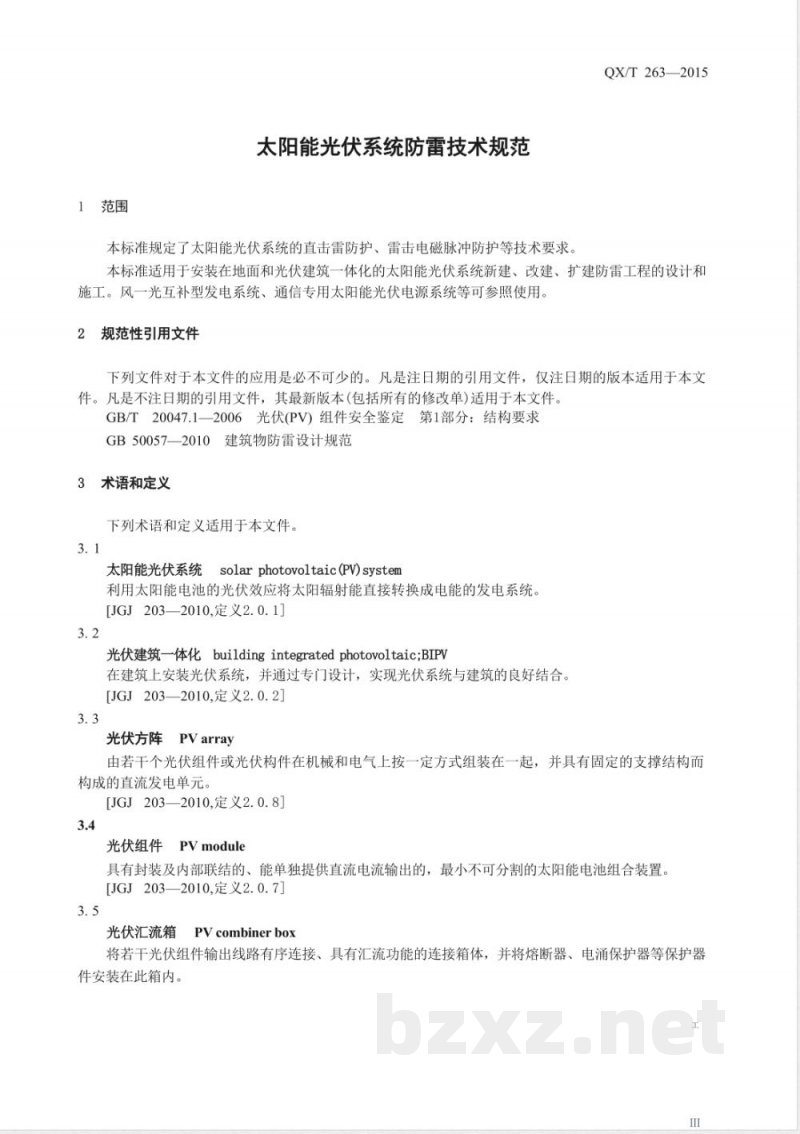

1范围
太阳能光伏系统防雷技术规范
本标准规定了太阳能光伏系统的直击雷防护、雷击电磁脉冲防护等技术要求。QX/T263—2015
本标准适用于安装在地面和光伏建筑一体化的太阳能光伏系统新建、改建、扩建防雷工程的设计和施工。风一光互补型发电系统、通信专用太阳能光伏电源系统等可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T20047.1—2006光伏(PV)组件安全鉴定第1部分:结构要求GB500572010建筑物防雷设计规范3术语和定义
下列术语和定义适用于本文件。3.1
Esolar photovoltaic (PV) system太阳能光伏系统
利用太阳能电池的光伏效应将太阳辐射能直接转换成电能的发电系统。[JGJ203—2010,定义2.0.1]
光伏建筑一体化buildingintegrated photovoltaic;BIPV在建筑上安装光伏系统,并通过专门设计,实现光伏系统与建筑的良好结合。[JGJ 203—2010,定义2.0.2]
光伏方阵PVarray
由若于个光伏组件或光伏构件在机械和电气上按一定方式组装在一起,并具有固定的支撑结构而构成的直流发电单元,
[JGJ203—2010,定义2.0.8]
光伏组件PVmodule
具有封装及内部联结的、能单独提供直流电流输出的,最小不可分割的太阳能电池组合装置[JGJ203—2010,定义2.0.7]
光伏汇流箱
PVcombinerbox
将若干光伏组件输出线路有序连接、具有汇流功能的连接箱体,并将熔断器、电涌保护器等保护器件安装在此箱内。
QX/T263—2015

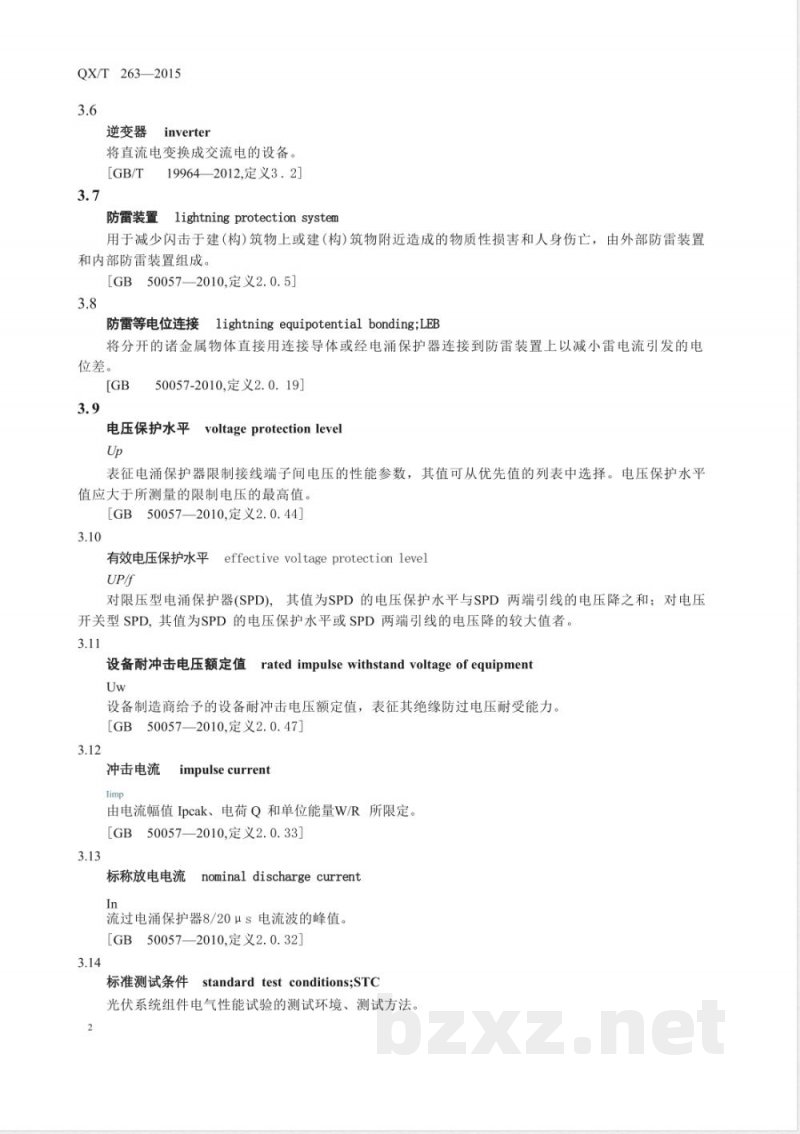

逆变器
inverter
将直流电变换成交流电的设备。[GB/T
防雷装置
19964—2012.定义3.2
lightning protection system
用于减少闪击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡,由外部防雷装置和内部防雷装置组成。
[GB50057—2010,定义2.0.5]
防雷等电位连接
lightningequipotentialbonding;LEB将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。
50057-2010,定义2.0.19]
电压保护水平
voltage protection level
表征电涌保护器限制接线端子间电压的性能参数,其值可从优先值的列表中选择。电压保护水平值应大于所测量的限制电压的最高值。[GB50057—2010,定义2.0.44]
有效电压保护水平
zeffectivevoltageprotection levelUP/f
对限压型电涌保护器(SPD),其值为SPD的电压保护水平与SPD两端引线的电压降之和;对电压开关型SPD,其值为SPD的电压保护水平或SPD两端引线的电压降的较大值者。3.11
设备耐冲击电压额定值
ratedimpulsewithstandvoltageofequipmentUw
设备制造商给予的设备耐冲击电压额定值,表征其绝缘防过电压耐受能力。[GB50057—2010,定义2.0.47]
冲击电流impulsecurrent
由电流幅值Ipcak、电荷Q和单位能量W/R所限定。[GB50057—2010,定义2.0.33]
nominal discharge current
标称放电电流
流过电涌保护器8/20μS电流波的峰值。[GB50057—2010,定义2.0.32]
标准测试条件standardtestconditions;STC光伏系统组件电气性能试验的测试环境、测试方法2
标准测试条件下的开路电压opencircuitvoltageunderstandardtestconditionsUoc sTC
QX/T263—2015
标准测试条件下的空载(开路)太阳能光伏组件、阵列、逆变器等组件直流端的电压。[EN50539—12:2010,定义3.10]
光伏用最大持续运行电压maximumcontinuousoperatingvoltageforpvapplicationUcPv
可持续施加在光伏系统专用SPD保护模式的最大直流电压。[EN50539—11:2013,定义3.1.11]保护模式modesofprotection
在端子间包含一个或多个保护元件的既定电流通路,并且制造商声明了该电流通路的保护水平,例如+对,十对地,一对地。
注:该电流通路中可能包含额外的端子[EN61643—11:2012,定义3.1.2]4直击雷防护
4.1太阳能光伏系统应设置接闪器、引下线和接地装置,4.2太阳能光伏系统宜利用包覆固定光伏组件的金属边框作为接闪器,其材料和最小尺寸应符合附录A的规定。
4.3当太阳能光伏系统需设置专设接闪器时:a)接闪器宜设置在光伏方阵的北侧;b)接闪器的设置高度应考虑阳光对光伏方阵造成阴影的影响;c)接闪器应固定可靠,并与专设引下线或与自然引下线进行电气连接;d)接闪器和专设引下线的材料和最小尺寸应符合附录A的规定。接闪器的安装参见附录B,4.4应利用光伏组件的金属支撑结构和建筑物内钢筋、钢柱作为自然引下线。当无自然引下线可利用时,安装于地面的太阳能光伏系统和光伏建筑一体化的光伏系统专设引下线的平均间距不应大于25m。
4.5安装于地面的太阳能光伏系统应利用光伏组件钢筋混凝土、螺旋钢桩基础作为自然接地体,其接地装置的冲击接地电阻值不宜大于102。在土壤电阻率高的地区,可适当放宽对冲击接地电阻值的要求,但不应大于30。当冲击接地电阻值大于30Q时,应按GB50057一2010中5.4的要求敷设人工接地体。当土壤电阻率小于或等于3000Q·m,符合GB50057一2010中4.3.6或4.4.6的要求时,可不计及冲击接地电阻。
4.6光伏建筑一体化的太阳能光伏系统应利用建筑物的基础钢筋作为自然接地体,其金属支撑结构应与建筑物的防雷接地装置电气连接,连接点不应少于4处,连接点的平均间距不应大于25m,并应均匀设置。建筑物防雷装置的接地电阻应符合GB50057一2010中4.3.6或4.4.6的规定。4.7敷设在土壤中的人工接地体与混凝土基座内的钢材相连接时,宜采用不锈钢或铜材。4.8防止接触电压和跨步电压的措施应符合GB50057一2010中4.5.6的规定。3
QX/T263—2015
5雷击电磁脉冲防护
5.1一般规定
5.1.1太阳能光伏系统应采取雷击电磁脉冲防护措施,综合运用防雷等电位连接、屏蔽、综合布线和安装电涌保护器,防止因闪电电涌侵入和闪电感应对光伏电气系统和电子系统造成损害。5.1.2所有布线环路包围的面积应尽可能的小。5.2等电位连接
5.2.1每排(列)光伏组件的金属固定构件之间均应电气连接,各连接部件的材料和最小截面应符合GB50057—2010中表5.1.2的要求。5.2.2金属固定构件应与防雷接地装置电气连接,包括与埋设在地下的基础钢材、不锈钢地脚螺栓、建筑物上钢筋混凝土内钢筋等电气连接。5.2.3太阳能光伏系统的导线宜采用金属铠装电缆或屏蔽电缆或穿金属管保护,金属铠层或金属管应与每排(列)的金属固定构件就近等电位连接。5.2.4防雷接地、安全接地、电子系统工作接地、太阳能光伏系统接地及金属箱体电站接地应相互连接在一起,形成共用接地系统。附录C给出了三种常用的太阳能光伏系统接地方法。5.3屏蔽
5.3.1太阳能光伏系统的电子系统信号线宜采用密封的金属壳层、同轴外套、穿金属管或敷设在金属槽盒内进行线路屏蔽保护。线路屏蔽层应首尾电气贯通,并就近与光伏组件的金属构件、等电位连接板和防雷接地装置进行等电位连接。5.3.2光伏汇流箱的屏蔽应符合GB/T20047.1—2006表5的要求。5.3.3当太阳能光伏电站房间进行格栅形大空间屏蔽时,应符合GB50057一2010中6.3.2的要求。5.4电涌保护器选择和安装
用于光伏系统的电涌保护器,按试验类型可选用I类试验、II类试验的产品,分别用T1和T25.4.1
表示。用于电子系统和信号网络的电涌保护器按试验类型可分为A类(A1~A2)、B类(B1~B3)、C类(C1~C3) 和 D 类(D1 ~D2)。
5.4.2安装于地面的太阳能光伏系统规模按光伏系统总装机容量划分,其中大于或等于30MW为大型,小于30MW且大于或等于1MW为中型,小于1MW为小型。安装于地面的太阳能光伏系统应选用II类试验的电涌保护器,即电涌保护器。电涌保护器可安装在正极与等电位连接带、负极与等电位连接带、正极与负极之间。安装于地面的太阳能光伏系统每一保护模式的标称放电电流值I,不应小于表1中的要求。
表1安装于地面的太阳能光伏系统中In的选择光伏系统规模
5.4.3光伏建筑一体化太阳能光伏系统的防雷分类按系统所在建筑物的防雷类别划分。光伏建筑一体化的太阳能光伏系统宜选用I类试验的电涌保护器,即T1电涌保护器。电涌保护器可安装在正极4
QX/T 263—2015
与等电位连接带、负极与等电位连接带、正极与负极之间。光伏建筑一体化的太阳能光伏系统每一保护模式的冲击电流值Iim不应小于表2中的要求,表2光伏建筑一体化的太阳能光伏系统中Iimp的选择建筑物防雷类别
第一类
电涌保护器的电压保护水平U,不应大于表3的要求,第二类
表3电压保护水平U,的选择
汇流箱额定直流电压U/V
U≤60
60250400≤1000
电压保护水平U,/kV
第三类
电涌保护器的有效电压保护水平Up应小于设备耐冲击电压额定值的0.8倍。有效电压保护水平的计算方法参见附录D。
5.4.6电涌保护器的最大持续运行电压Uep不应小于太阳能光伏系统设备在标准测试条件下的开路电压Ueste的1.2倍。
5.4.7电涌保护器两端连接的材料和最小截面应符合表4的要求。表4电涌保护器两端连接的材料和最小截面等电位连接部件
I类试验的电涌保护器
连接电涌保
护器的导体
电气系统
电子系统
IⅡI类试验的电涌保护器
ⅡI类试验的电涌保护器
D1类电涌保护器
其他类的电涌保护器(连接导体的截面可小于1.2mm2)材料
截面/mm2
最小截面按公式Smi=Iimp/8计算,其中Sm为导体的最小截面,单位为平方毫米(mm2);Iim为流入该导体的雷电流,单位为千安(kA)。5.4.8
太阳能光伏系统电涌保护器应安装在光伏汇流箱和/或机柜(机房)内。5.4.9
当安装在光伏汇流箱内的第一级电涌保护器与直流配电柜(盘)之间的线路长度大于10m时宜在机房或机柜内的直流配电盘上安装第二级电涌保护器,参见附录E。第二级电涌保护器可选用T2电涌保护器,I,不应小于5kA,Up/应小于0.8U,Uep应不小于1.2Uoeste5.4.10
当光伏汇流箱中过电流保护装置需要防雷时,应在过电流保护装置前端安装电涌保护器。电涌保护器应选用T2电涌保护器,I。不应小于10kA,Ub/应小于0.8U,Uepv应不小于1.2Ueste。5.4.11
电涌保护器可按电流支路的形式(如I.U.Y.L.A等)安装,参见附录E。
QX/T263—2015
(规范性附录)
接闪器和引下线的材料、结构与最小截面表A.1给出了接闪器和引下线的材料、结构与最小截面的要求。表A.1
铜,镀锡铜
铝合金
热浸镀锌钢
不锈钢
单根扁铜
单根圆铜
铜绞线
单根圆铜e
单根扁铝
单根圆铝
铝绞线
单根扁形导体
单根圆形导体
单根圆形导体
接闪器和引下线的材料、结构与最小截面最小截面/mm2
外表面镀铜的单根圆形导体
单根扁钢
单根圆钢
单根圆钢e
单根扁钢
单根圆钢
单根圆钢d,e
截面积允许误差为-3%。
热浸或电镀锡的锡层最小厚度为1μm。50
厚度2mm
直径8mm
每股线直径1.7mm
直径15mm
厚度3mm
直径8mm
每股线直径1.7mm
厚度2.5mm
直径8mm
每股线直径1.7mm
直径15mm
直径8mm,径向镀铜厚度至少70um,铜纯度99.9%厚度2.5mm
直径8mm
每股线直径1.7mm
直径15mm
厚度2mm
直径8mm
每股线直径1.7mm
直径15mm
在机械强度无重要要求之处,50mm2(直径8mm)可减为28mm2(直径6mm)。并应减小固定支架间的间距仅应用于接闪杆。当应用于机械应力没达到临界值之处,可用直径10mm、最长1m的接闪杆,并增加固定仅应用于入地之处。
镀锌层宜光滑连贯、无焊剂斑点,镀锌层圆钢至少22.7g/m2、扁钢至少32.4g/m2。避免在单位能量10MJ/Q下熔化的最小截面是铜为16mm2、铝为25mm2、钢为50mm2、不锈钢为50mm2。h不锈钢中,铬的含量等于或大于16%,镍的含量等于或大于8%,碳的含量等于或小于0.08%。对埋于混凝土中以及与可燃材料直接接触的不锈钢,其最小尺寸宜增大至直径10mm的78mm2(单根圆钢)和最小厚度3mm的75mm2(单根扁钢)。i当温升和机械受力是重点考虑之处,50mm2加大至75mm2。6
附录B
(资料性附录)
接闪器安装示意图
图B.1给出了接闪杆在太阳能光伏系统中的安装18安
说明:
一光伏组件;
光伏组件金属边框;
3一一光伏组件接线盒;
4一一直流电缆;
一电缆槽盒或钢管;
汇流箱;
直流配电装置:
电涌保护器:
机柜或机房;
一逆变器:
蓄电池组:
交流配电装置:
LPZO与 LPZ1交界处的
槽盒或钢管等电位连接;
接地体:
接地母线:
接闪杆;
263—2015
并网电力系统
接闪杆混凝土底座;
引下线。
等电位连接端子;
接闪杆在太阳能光伏系统中的安装示意图负载
QX/T263—2015
图B2给出了利用固定光伏组件的金属框架作为接闪器的示意图。说明:
一光伏组件;
一光伏组件金属边框与支架栓接;3一一成品配套角钢支架;
4—一预制底座,见设计;
防雷连接条(圆钢或扁钢,焊接或栓接见设计);5
6—一建筑防水,保温层;
7一一结构混凝土楼板。
利用固定光伏组件的金属边框作为接闪器的示意图
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

中华人民共和国气象行业标准 QX/T 263—2015
太阳能光伏系统防雷技术规范
Technical specifications for lightning protection of solar photovoltaic(PV)system
2015-01-26发布
2015-05-01实施
中国气象局國发布
前言,
规范性引用文件
术语和定义,
直击雷防护,
雷击电磁脉冲防护
附录A(规范性附录)bzxz.net
接闪器和引下线的材料、结构与最小截面,附录B(资料性附录)
接闪器安装示意图
附录C(资料性附录)太阳能光伏系统常用接地方法附录D(资料性附录)电涌保护器有效电压保护水平的计算方法附录E(资料性附录)电涌保护器安装示意图参考文献
QX/T263—2015
....12
本标准按照GB/T
1.1—2009给出的规则起草。
本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。QX/T 263—2015
本标准起草单位:山东省雷电防护技术中心、安徽省防雷中心、山东省建筑设计研究院、广西地凯防雷工程有限公司、南京菲尼克斯电气有限公司、天津市中力防雷技术有限公司、山东力诺太阳能电力工程有限公司。
本标准主要起草人:张文、冯桂力、程向阳、孙忠欣、王建丰、胡先锋、王永久、王东生、丁晓华、孙巍巍、张锋、李海腾、邬铭法、刘岩、刘磊、黄文章。Ⅲ
1范围
太阳能光伏系统防雷技术规范
本标准规定了太阳能光伏系统的直击雷防护、雷击电磁脉冲防护等技术要求。QX/T263—2015
本标准适用于安装在地面和光伏建筑一体化的太阳能光伏系统新建、改建、扩建防雷工程的设计和施工。风一光互补型发电系统、通信专用太阳能光伏电源系统等可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T20047.1—2006光伏(PV)组件安全鉴定第1部分:结构要求GB500572010建筑物防雷设计规范3术语和定义
下列术语和定义适用于本文件。3.1
Esolar photovoltaic (PV) system太阳能光伏系统
利用太阳能电池的光伏效应将太阳辐射能直接转换成电能的发电系统。[JGJ203—2010,定义2.0.1]
光伏建筑一体化buildingintegrated photovoltaic;BIPV在建筑上安装光伏系统,并通过专门设计,实现光伏系统与建筑的良好结合。[JGJ 203—2010,定义2.0.2]
光伏方阵PVarray
由若于个光伏组件或光伏构件在机械和电气上按一定方式组装在一起,并具有固定的支撑结构而构成的直流发电单元,
[JGJ203—2010,定义2.0.8]
光伏组件PVmodule
具有封装及内部联结的、能单独提供直流电流输出的,最小不可分割的太阳能电池组合装置[JGJ203—2010,定义2.0.7]
光伏汇流箱
PVcombinerbox
将若干光伏组件输出线路有序连接、具有汇流功能的连接箱体,并将熔断器、电涌保护器等保护器件安装在此箱内。
QX/T263—2015
逆变器
inverter
将直流电变换成交流电的设备。[GB/T
防雷装置
19964—2012.定义3.2
lightning protection system
用于减少闪击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡,由外部防雷装置和内部防雷装置组成。
[GB50057—2010,定义2.0.5]
防雷等电位连接
lightningequipotentialbonding;LEB将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。
50057-2010,定义2.0.19]
电压保护水平
voltage protection level
表征电涌保护器限制接线端子间电压的性能参数,其值可从优先值的列表中选择。电压保护水平值应大于所测量的限制电压的最高值。[GB50057—2010,定义2.0.44]
有效电压保护水平
zeffectivevoltageprotection levelUP/f
对限压型电涌保护器(SPD),其值为SPD的电压保护水平与SPD两端引线的电压降之和;对电压开关型SPD,其值为SPD的电压保护水平或SPD两端引线的电压降的较大值者。3.11
设备耐冲击电压额定值
ratedimpulsewithstandvoltageofequipmentUw
设备制造商给予的设备耐冲击电压额定值,表征其绝缘防过电压耐受能力。[GB50057—2010,定义2.0.47]
冲击电流impulsecurrent
由电流幅值Ipcak、电荷Q和单位能量W/R所限定。[GB50057—2010,定义2.0.33]
nominal discharge current
标称放电电流
流过电涌保护器8/20μS电流波的峰值。[GB50057—2010,定义2.0.32]
标准测试条件standardtestconditions;STC光伏系统组件电气性能试验的测试环境、测试方法2
标准测试条件下的开路电压opencircuitvoltageunderstandardtestconditionsUoc sTC
QX/T263—2015
标准测试条件下的空载(开路)太阳能光伏组件、阵列、逆变器等组件直流端的电压。[EN50539—12:2010,定义3.10]
光伏用最大持续运行电压maximumcontinuousoperatingvoltageforpvapplicationUcPv
可持续施加在光伏系统专用SPD保护模式的最大直流电压。[EN50539—11:2013,定义3.1.11]保护模式modesofprotection
在端子间包含一个或多个保护元件的既定电流通路,并且制造商声明了该电流通路的保护水平,例如+对,十对地,一对地。
注:该电流通路中可能包含额外的端子[EN61643—11:2012,定义3.1.2]4直击雷防护
4.1太阳能光伏系统应设置接闪器、引下线和接地装置,4.2太阳能光伏系统宜利用包覆固定光伏组件的金属边框作为接闪器,其材料和最小尺寸应符合附录A的规定。
4.3当太阳能光伏系统需设置专设接闪器时:a)接闪器宜设置在光伏方阵的北侧;b)接闪器的设置高度应考虑阳光对光伏方阵造成阴影的影响;c)接闪器应固定可靠,并与专设引下线或与自然引下线进行电气连接;d)接闪器和专设引下线的材料和最小尺寸应符合附录A的规定。接闪器的安装参见附录B,4.4应利用光伏组件的金属支撑结构和建筑物内钢筋、钢柱作为自然引下线。当无自然引下线可利用时,安装于地面的太阳能光伏系统和光伏建筑一体化的光伏系统专设引下线的平均间距不应大于25m。
4.5安装于地面的太阳能光伏系统应利用光伏组件钢筋混凝土、螺旋钢桩基础作为自然接地体,其接地装置的冲击接地电阻值不宜大于102。在土壤电阻率高的地区,可适当放宽对冲击接地电阻值的要求,但不应大于30。当冲击接地电阻值大于30Q时,应按GB50057一2010中5.4的要求敷设人工接地体。当土壤电阻率小于或等于3000Q·m,符合GB50057一2010中4.3.6或4.4.6的要求时,可不计及冲击接地电阻。
4.6光伏建筑一体化的太阳能光伏系统应利用建筑物的基础钢筋作为自然接地体,其金属支撑结构应与建筑物的防雷接地装置电气连接,连接点不应少于4处,连接点的平均间距不应大于25m,并应均匀设置。建筑物防雷装置的接地电阻应符合GB50057一2010中4.3.6或4.4.6的规定。4.7敷设在土壤中的人工接地体与混凝土基座内的钢材相连接时,宜采用不锈钢或铜材。4.8防止接触电压和跨步电压的措施应符合GB50057一2010中4.5.6的规定。3
QX/T263—2015
5雷击电磁脉冲防护
5.1一般规定
5.1.1太阳能光伏系统应采取雷击电磁脉冲防护措施,综合运用防雷等电位连接、屏蔽、综合布线和安装电涌保护器,防止因闪电电涌侵入和闪电感应对光伏电气系统和电子系统造成损害。5.1.2所有布线环路包围的面积应尽可能的小。5.2等电位连接
5.2.1每排(列)光伏组件的金属固定构件之间均应电气连接,各连接部件的材料和最小截面应符合GB50057—2010中表5.1.2的要求。5.2.2金属固定构件应与防雷接地装置电气连接,包括与埋设在地下的基础钢材、不锈钢地脚螺栓、建筑物上钢筋混凝土内钢筋等电气连接。5.2.3太阳能光伏系统的导线宜采用金属铠装电缆或屏蔽电缆或穿金属管保护,金属铠层或金属管应与每排(列)的金属固定构件就近等电位连接。5.2.4防雷接地、安全接地、电子系统工作接地、太阳能光伏系统接地及金属箱体电站接地应相互连接在一起,形成共用接地系统。附录C给出了三种常用的太阳能光伏系统接地方法。5.3屏蔽
5.3.1太阳能光伏系统的电子系统信号线宜采用密封的金属壳层、同轴外套、穿金属管或敷设在金属槽盒内进行线路屏蔽保护。线路屏蔽层应首尾电气贯通,并就近与光伏组件的金属构件、等电位连接板和防雷接地装置进行等电位连接。5.3.2光伏汇流箱的屏蔽应符合GB/T20047.1—2006表5的要求。5.3.3当太阳能光伏电站房间进行格栅形大空间屏蔽时,应符合GB50057一2010中6.3.2的要求。5.4电涌保护器选择和安装
用于光伏系统的电涌保护器,按试验类型可选用I类试验、II类试验的产品,分别用T1和T25.4.1
表示。用于电子系统和信号网络的电涌保护器按试验类型可分为A类(A1~A2)、B类(B1~B3)、C类(C1~C3) 和 D 类(D1 ~D2)。
5.4.2安装于地面的太阳能光伏系统规模按光伏系统总装机容量划分,其中大于或等于30MW为大型,小于30MW且大于或等于1MW为中型,小于1MW为小型。安装于地面的太阳能光伏系统应选用II类试验的电涌保护器,即电涌保护器。电涌保护器可安装在正极与等电位连接带、负极与等电位连接带、正极与负极之间。安装于地面的太阳能光伏系统每一保护模式的标称放电电流值I,不应小于表1中的要求。
表1安装于地面的太阳能光伏系统中In的选择光伏系统规模
5.4.3光伏建筑一体化太阳能光伏系统的防雷分类按系统所在建筑物的防雷类别划分。光伏建筑一体化的太阳能光伏系统宜选用I类试验的电涌保护器,即T1电涌保护器。电涌保护器可安装在正极4
QX/T 263—2015
与等电位连接带、负极与等电位连接带、正极与负极之间。光伏建筑一体化的太阳能光伏系统每一保护模式的冲击电流值Iim不应小于表2中的要求,表2光伏建筑一体化的太阳能光伏系统中Iimp的选择建筑物防雷类别
第一类
电涌保护器的电压保护水平U,不应大于表3的要求,第二类
表3电压保护水平U,的选择
汇流箱额定直流电压U/V
U≤60
60
电压保护水平U,/kV
第三类
电涌保护器的有效电压保护水平Up应小于设备耐冲击电压额定值的0.8倍。有效电压保护水平的计算方法参见附录D。
5.4.6电涌保护器的最大持续运行电压Uep不应小于太阳能光伏系统设备在标准测试条件下的开路电压Ueste的1.2倍。
5.4.7电涌保护器两端连接的材料和最小截面应符合表4的要求。表4电涌保护器两端连接的材料和最小截面等电位连接部件
I类试验的电涌保护器
连接电涌保
护器的导体
电气系统
电子系统
IⅡI类试验的电涌保护器
ⅡI类试验的电涌保护器
D1类电涌保护器
其他类的电涌保护器(连接导体的截面可小于1.2mm2)材料
截面/mm2
最小截面按公式Smi=Iimp/8计算,其中Sm为导体的最小截面,单位为平方毫米(mm2);Iim为流入该导体的雷电流,单位为千安(kA)。5.4.8
太阳能光伏系统电涌保护器应安装在光伏汇流箱和/或机柜(机房)内。5.4.9
当安装在光伏汇流箱内的第一级电涌保护器与直流配电柜(盘)之间的线路长度大于10m时宜在机房或机柜内的直流配电盘上安装第二级电涌保护器,参见附录E。第二级电涌保护器可选用T2电涌保护器,I,不应小于5kA,Up/应小于0.8U,Uep应不小于1.2Uoeste5.4.10
当光伏汇流箱中过电流保护装置需要防雷时,应在过电流保护装置前端安装电涌保护器。电涌保护器应选用T2电涌保护器,I。不应小于10kA,Ub/应小于0.8U,Uepv应不小于1.2Ueste。5.4.11
电涌保护器可按电流支路的形式(如I.U.Y.L.A等)安装,参见附录E。
QX/T263—2015
(规范性附录)
接闪器和引下线的材料、结构与最小截面表A.1给出了接闪器和引下线的材料、结构与最小截面的要求。表A.1
铜,镀锡铜
铝合金
热浸镀锌钢
不锈钢
单根扁铜
单根圆铜
铜绞线
单根圆铜e
单根扁铝
单根圆铝
铝绞线
单根扁形导体
单根圆形导体
单根圆形导体
接闪器和引下线的材料、结构与最小截面最小截面/mm2
外表面镀铜的单根圆形导体
单根扁钢
单根圆钢
单根圆钢e
单根扁钢
单根圆钢
单根圆钢d,e
截面积允许误差为-3%。
热浸或电镀锡的锡层最小厚度为1μm。50
厚度2mm
直径8mm
每股线直径1.7mm
直径15mm
厚度3mm
直径8mm
每股线直径1.7mm
厚度2.5mm
直径8mm
每股线直径1.7mm
直径15mm
直径8mm,径向镀铜厚度至少70um,铜纯度99.9%厚度2.5mm
直径8mm
每股线直径1.7mm
直径15mm
厚度2mm
直径8mm
每股线直径1.7mm
直径15mm
在机械强度无重要要求之处,50mm2(直径8mm)可减为28mm2(直径6mm)。并应减小固定支架间的间距仅应用于接闪杆。当应用于机械应力没达到临界值之处,可用直径10mm、最长1m的接闪杆,并增加固定仅应用于入地之处。
镀锌层宜光滑连贯、无焊剂斑点,镀锌层圆钢至少22.7g/m2、扁钢至少32.4g/m2。避免在单位能量10MJ/Q下熔化的最小截面是铜为16mm2、铝为25mm2、钢为50mm2、不锈钢为50mm2。h不锈钢中,铬的含量等于或大于16%,镍的含量等于或大于8%,碳的含量等于或小于0.08%。对埋于混凝土中以及与可燃材料直接接触的不锈钢,其最小尺寸宜增大至直径10mm的78mm2(单根圆钢)和最小厚度3mm的75mm2(单根扁钢)。i当温升和机械受力是重点考虑之处,50mm2加大至75mm2。6
附录B
(资料性附录)
接闪器安装示意图
图B.1给出了接闪杆在太阳能光伏系统中的安装18安
说明:
一光伏组件;
光伏组件金属边框;
3一一光伏组件接线盒;
4一一直流电缆;
一电缆槽盒或钢管;
汇流箱;
直流配电装置:
电涌保护器:
机柜或机房;
一逆变器:
蓄电池组:
交流配电装置:
LPZO与 LPZ1交界处的
槽盒或钢管等电位连接;
接地体:
接地母线:
接闪杆;
263—2015
并网电力系统
接闪杆混凝土底座;
引下线。
等电位连接端子;
接闪杆在太阳能光伏系统中的安装示意图负载
QX/T263—2015
图B2给出了利用固定光伏组件的金属框架作为接闪器的示意图。说明:
一光伏组件;
一光伏组件金属边框与支架栓接;3一一成品配套角钢支架;
4—一预制底座,见设计;
防雷连接条(圆钢或扁钢,焊接或栓接见设计);5
6—一建筑防水,保温层;
7一一结构混凝土楼板。
利用固定光伏组件的金属边框作为接闪器的示意图
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
