【其他行业标准】 聚苯硫醚牵伸丝

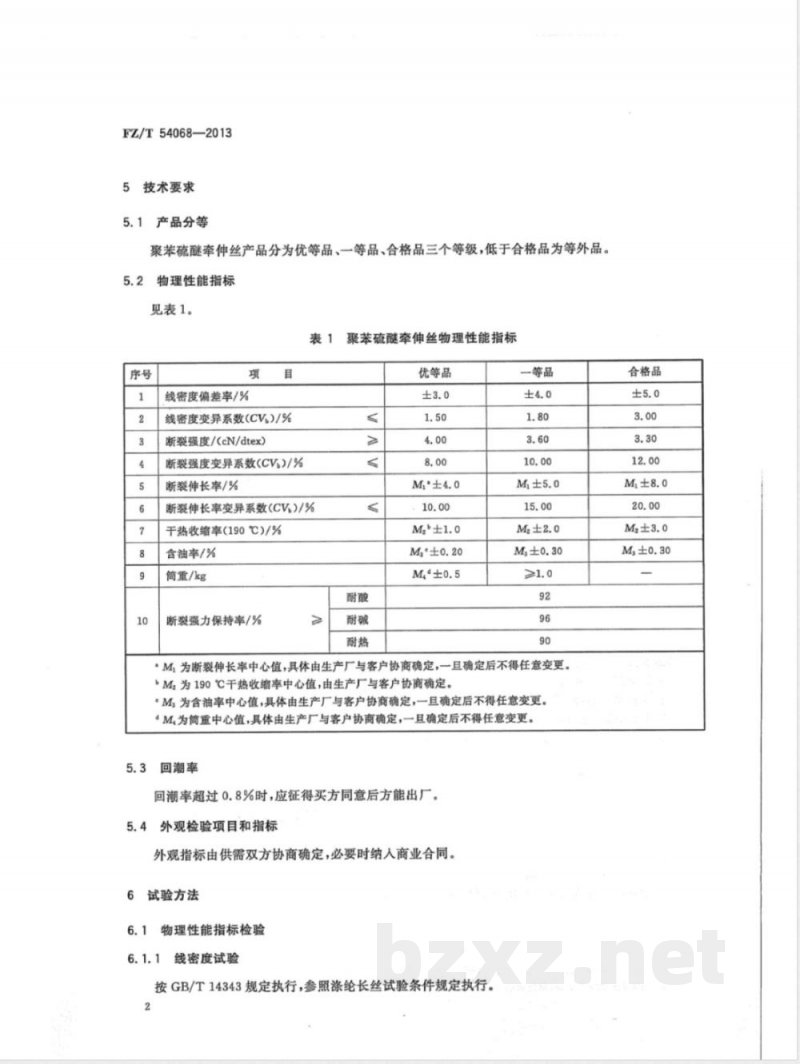

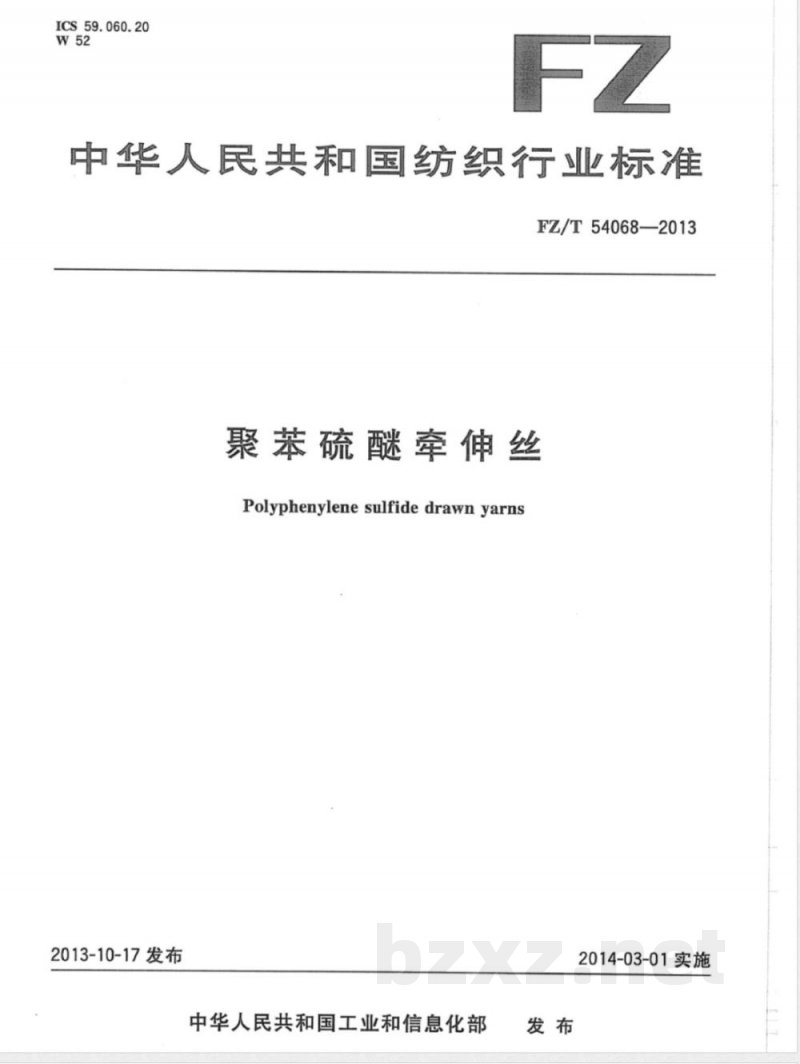

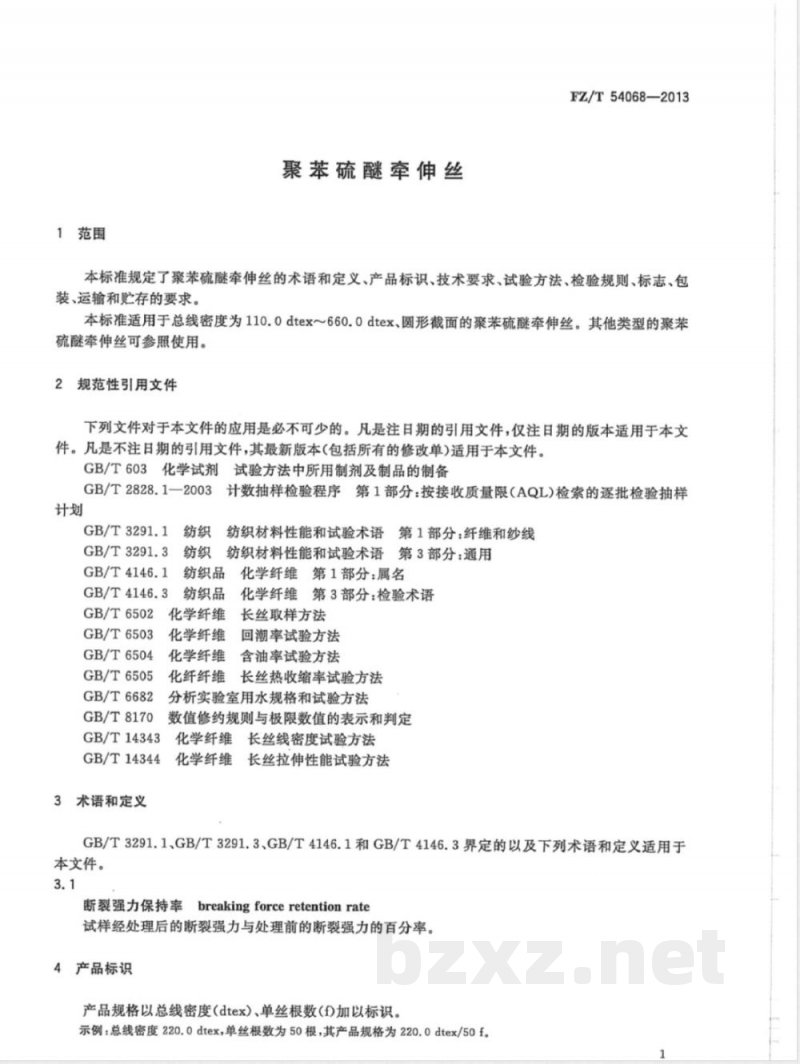

ICS 59.060.20 W52 FZ/T 54068—2013 中华人民共和国纺织行业标准 聚苯硫醚牵伸丝 Polyphenylene sulfide draw yarns 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由上海市纺织工业技术监督所归口。 本标准起草单位：四川得阳特种新材料有限公司、中国纺织科学研究院、上海市纺织工业技术监督所、四川得阳科技股份有限公司。 本标准主要起草人：代晓徽、谭建勇、崔宁、周祯德、戴厚益、吴光珍、李春芝。 1 范围 本标准规定了聚苯硫醚牵伸丝的术语和定义、产品标识、技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。 本标准适用于总线密度110.0 dtex～660.0 dtex、圆形截面的聚苯硫醚牵伸丝，其他类型可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 603 化学试剂试验方法中所用制剂及制品的制备 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146.1 化学纤维 第1部分：属名 GB/T 4146.3 化学纤维 第3部分：检验术语 GB/T 6502 长丝取样方法 GB/T 6503 化学纤维回潮率试验方法 GB/T 6504 化学纤维含油率试验方法 GB/T 6505 化学纤维长丝热收缩率试验方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维长丝线密度试验方法 GB/T 14344 化学纤维长丝拉伸性能试验方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146.1和GB/T 4146.3界定的术语和定义适用于本文件。 3.1 断裂强力保持率（breaking force retention rate） 试样经处理后的断裂强力与处理前断裂强力的百分比。 4 产品标识 产品规格以总线密度（dtex）和单丝根数（f）表示。 示例：总线密度220.0 dtex、单丝根数50 f的产品表示为220.0 dtex/50 f。 5 技术要求 5.1 产品分等 聚苯硫醚牵伸丝分为优等品、一等品、合格品三个等级，低于合格品为等外品。 5.2 物理性能指标 性能指标如下： 线密度偏差率/%：优等品±3.0，一等品±4.0，合格品±5.0 线密度变异系数（CV）/%：优等品1.50，一等品1.80，合格品3.00 断裂强度/(cN/dtex)：优等品4.00，一等品3.60，合格品3.30 断裂强度变异系数（CV）/%：优等品8.00，一等品10.00，合格品12.00 断裂伸长率/%：M±4.0（优等品），M±5.0（一等品），M±8.0（合格品） 断裂伸长率变异系数（CV）/%：10.00～20.00 干热收缩率（190℃）/%：M1±1.0（优等品），M1±2.0（一等品），M1±3.0（合格品） 含油率/%：M2±0.20～0.30 断裂强力保持率/%：优等品≥92，一等品≥90 筒重/kg：M±0.5 注：M为断裂伸长率中心值，由生产厂与客户协商确定；M1为190℃干热收缩率中心值；M2为含油率中心值，筒重中心值同样由双方协商确定，一经确定不得随意变更。 5.3 回潮率 回潮率超过0.8%时，应征得买方同意后方可出厂。 5.4 外观检验 外观指标由供需双方协商确定，必要时纳入合同。 6 试验方法 6.1 物理性能指标检验 6.1.1 线密度试验按GB/T 14343执行，并参照涤纶长丝试验条件。 6.1.2 断裂强度和断裂伸长率试验按GB/T 14344执行。
