【其他行业标准】 输气管道系统防雷装置检测技术规范

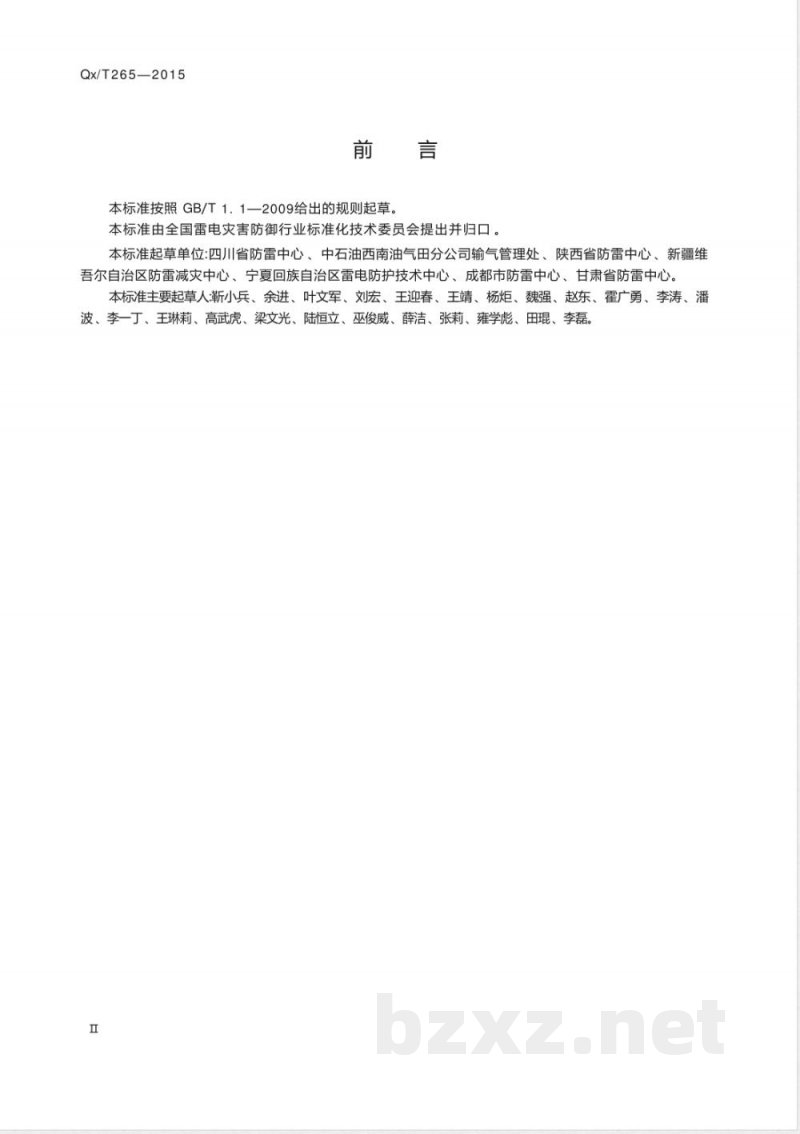

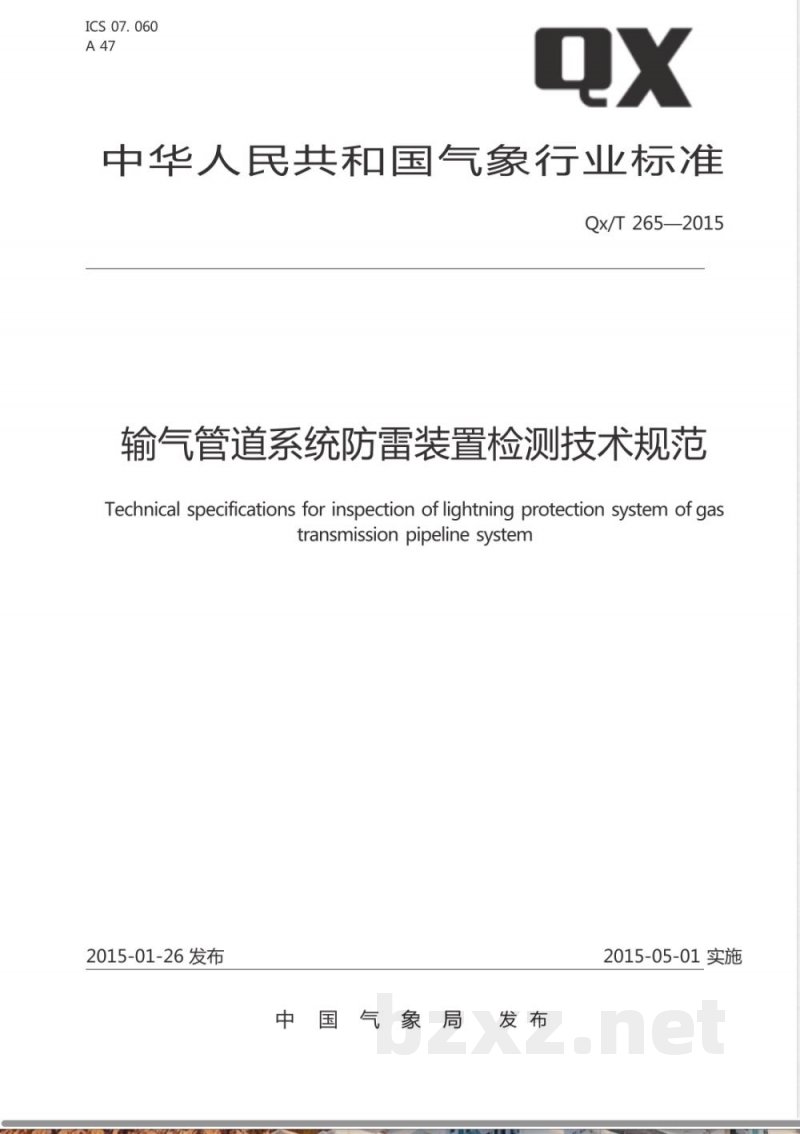

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T265-2015 输气管道系统防雷装置检测技术规范 Technical specifications for inspection of lightning protection system of gas transmission pipeline system 2015-01-26 发布 2015-05-01 实施 中国气象局发布 前言 本标准按照GB/T1.1-2009规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。起草单位包括四川省防雷中心、中石油西南油气田分公司输气管理处、陕西省防雷中心、新疆维吾尔自治区防雷减灾中心、宁夏回族自治区雷电防护技术中心、成都市防雷中心、甘肃省防雷中心。主要起草人：靳小兵、余进、叶文军、刘宏、王迎春、王靖、杨炬、魏强、赵东、霍广勇、李涛、潘波、李一丁、王琳莉、高武虎、梁文光、陆恒立、巫俊威、薛洁、张莉、雍学彪、田琨、李磊。 1 范围 本标准规定了输气管道系统防雷装置的检测、检测作业、检测仪器及检测技术报告的要求。适用于陆上输气管道系统防雷装置检测。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 - GB50057-2010 建筑物防雷设计规范 - GB50459-2009 油气输送管道跨越工程设计规范 3 术语和定义 3.1 输气管道系统 (gas transmission pipeline system)：采用管道输送天然气和煤气的相关设施总称，包括输气管道、输气站、穿（跨）越管道、阀室及辅助生产设施等。 3.2 输气站 (gas transmission station)：输气管道系统中各类工艺站场总称，包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等。 3.3 工艺装置区 (process plant area)：由一个或多个独立输气工艺装置或联合装置组成的区域。 3.4 外部防雷装置 (external lightning protection system)：由接闪器、引下线和接地装置组成。 3.5 内部防雷装置 (internal lightning protection system)：由防雷等电位连接及与外部防雷装置的间隔距离组成。 4 一般规定 4.1 输气管道系统防雷装置检测流程见附录A。 4.2 新建、改建或扩建的输气管道系统防雷装置竣工检测，应查阅设计文件及隐蔽工程记录，核对接地体材料、结构和尺寸。 4.3 投入使用后的输气管道系统防雷装置应每半年检测一次。 5 防雷装置检测 5.1 输气管道系统建筑物外部防雷装置应按GB50057-2010第3章防雷分类，依据设施使用情况，按附录B要求检测接闪器、引下线和接地装置，按附录C要求检测材料和最小尺寸。 5.2 各类防雷建筑物内部防雷装置检测应包括： a) 建筑物地下室或地面层处金属体、金属装置及进出建筑物的金属管线与防雷装置做防雷等电位连接； b) 等电位连接导体的材料和最小截面应符合附录C要求； c) 等电位连接有效性可通过导体间电阻值测试确认。长金属物弯头、阀门、法兰盘等连接处过渡电阻不应大于0.03Ω，连入额定16A断路器线路中时，外露可导电部分与装置外可导电部分间电阻不应大于0.24Ω，等电位连接带及连接范围内金属管线应保证良好导通。
