【其他行业标准】 药用旋涡式振动筛

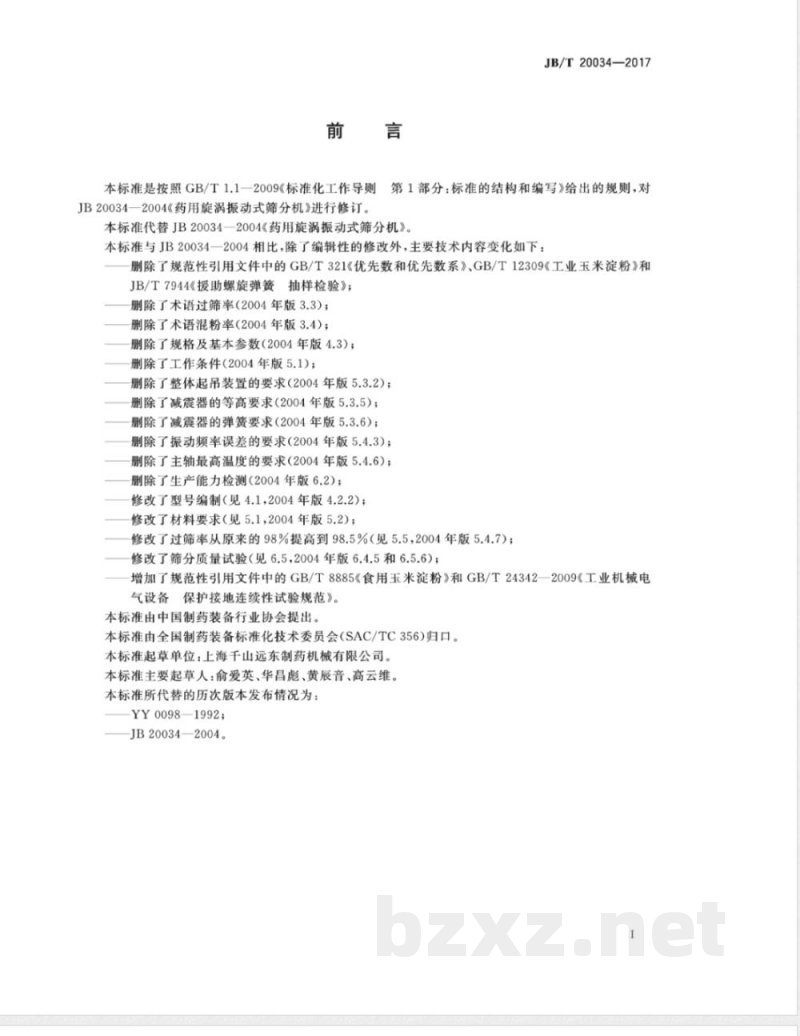

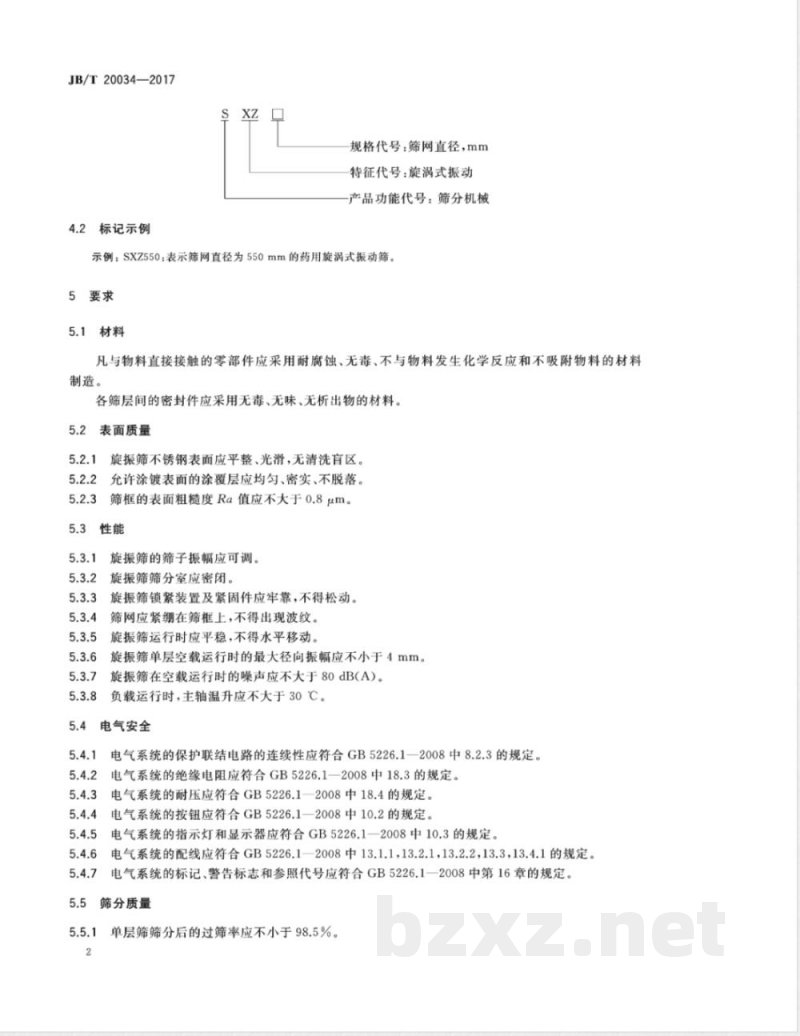

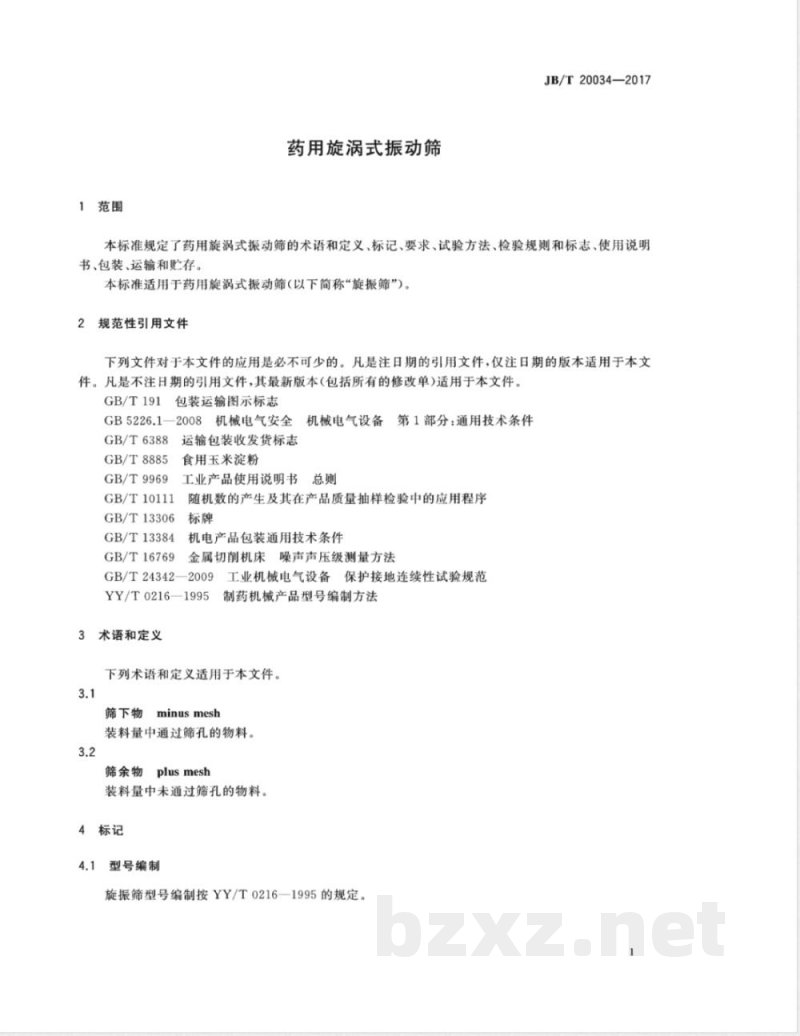

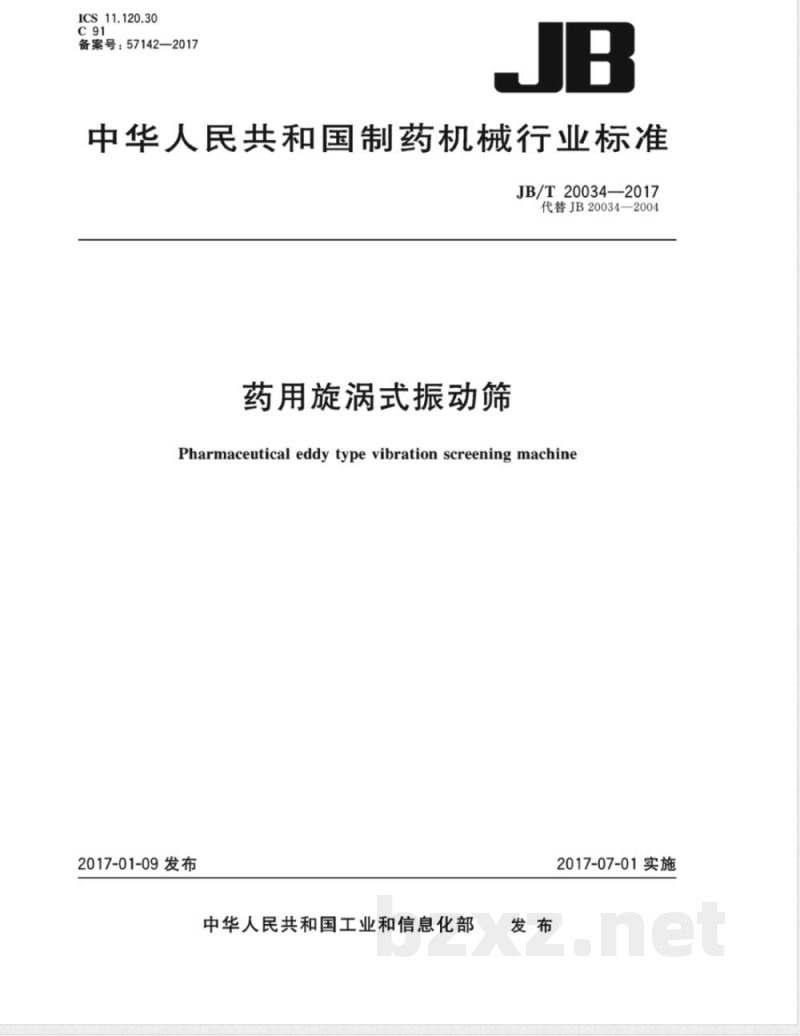

中华人民共和国制药机械行业标准 JB/T20034-2017 药用旋涡式振动筛 发布日期：2017-01-09 实施日期：2017-07-01 发布机构：中华人民共和国工业和信息化部 前言 本标准依据GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写规则》对JB20034-2004《药用旋涡振动式筛分机》进行修订，自实施之日起代替JB20034-2004。与JB20034-2004相比，本标准的主要技术变化包括：删除了部分规范性引用文件及术语（如过筛率、混粉率）、规格及基本参数、工作条件、整体起吊装置要求、减震器高度要求和振动频率误差要求；修改型号编制和材料要求，提高过筛率至98.5%，调整筛分质量试验，增加GB/T8885《食用玉米淀粉》和GB/T24342-2-2009《工业机械电气设备保护接地连续性试验规范》。本标准由中国制药装备行业协会提出，由全国制药装备标准化技术委员会归口。起草单位：上海千山远东制药机械有限公司。主要起草人：俞爱英、华昌彪、黄辰音、高云维。 1 范围 本标准规定了药用旋涡式振动筛的术语和定义、标记、要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存。适用于药用旋涡式振动筛（以下简称“旋振筛”）。 2 规范性引用文件 GB/T191 包装运输图示标志 GB5226.1-2008 机械电气安全 GB/T6388 工业机械电气设备第1部分：通用技术条件 GB/T8885 食用玉米淀粉 GB/T9969 工业产品使用说明书总则 GB/T10111 随机数产生及抽样检验应用程序 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T16769 金属切削机床噪声声压级测量方法 GB/T24342-2009 工业机械电气设备保护接地连续性试验规范 YY/T0216-1995 制药机械产品型号编制方法 3 术语和定义 3.1 筛下物（minusmesh）：装料量中通过筛孔的物料。 3.2 筛余物（plusmesh）：装料量中未通过筛孔的物料。 4 标记 4.1 型号编制 旋振筛型号编制按YY/T0216-1995规定。 4.2 标记示例 SXZ550：筛网直径550mm的药用旋涡式振动筛。 标记包含规格代号（筛网直径，mm）、特征代号（旋涡式振动）、产品功能代号（筛分机械）。 5 要求 5.1 材料 与物料直接接触的零部件应采用耐腐蚀、无毒、不与物料发生化学反应且不吸附物料的材料。筛层间密封件应无毒、无味、无析出物。 5.2 表面质量 旋振筛不锈钢表面应平整光滑，无清洗盲区。 允许涂镀表面涂层均匀、密实、不脱落。 筛框表面粗糙度Ra值不大于0.8μm。 5.3 性能 旋振筛筛子振幅应可调，筛分室应密闭，保证筛分效率和安全操作。
