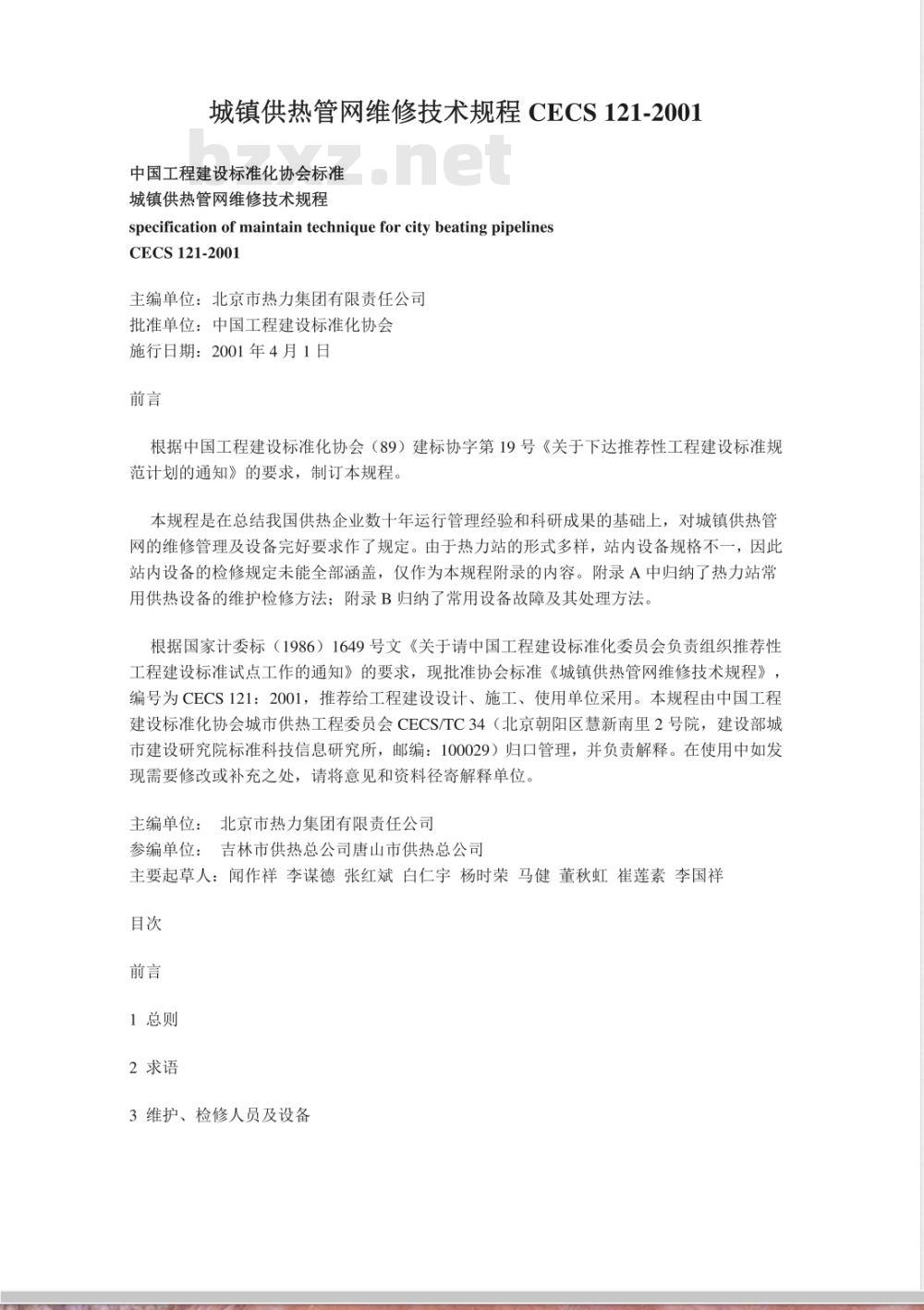

【其他行业标准】 城镇供热管网维修技术规程(附条文说明)

城镇供热管网维修技术规程CECS121-2001中国工程建设标准化协会标准
城镇供热管网维修技术规程
specification of maintain technique for city beating pipelinesCECS121-2001
主编单位：北京市热力集团有限责任公司批准单位：中国工程建设标准化协会施行日期：2001年4月1日
根据中国工程建设标准化协会（89）建标协字第19号《关于下达推荐性工程建设标准规范计划的通知》的要求，制订本规程。本规程是在总结我国供热企业数十年运行管理经验和科研成果的基础上，对城镇供热管网的维修管理及设备完好要求作了规定。由于热力站的形式多样，站内设备规格不一，因此站内设备的检修规定未能全部涵盖，仅作为本规程附录的内容。附录A中归纳了热力站常用供热设备的维护检修方法；附录B归纳了常用设备故障及其处理方法。根据国家计委标（1986）1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《城镇供热管网维修技术规程》，编号为CECS121：2001，推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会城市供热工程委员会CECS/TC34（北京朝阳区慧新南里2号院，建设部城市建设研究院标准科技信息研究所，邮编：100029）归口管理，并负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：北京市热力集团有限责任公司参编单位：吉林市供热总公司唐山市供热总公司主要起草人：闻作祥李谋德张红斌白仁宇杨时荣马健董秋虹崔莲素李国祥目次
1总则
2求语
3维护、检修人员及设备

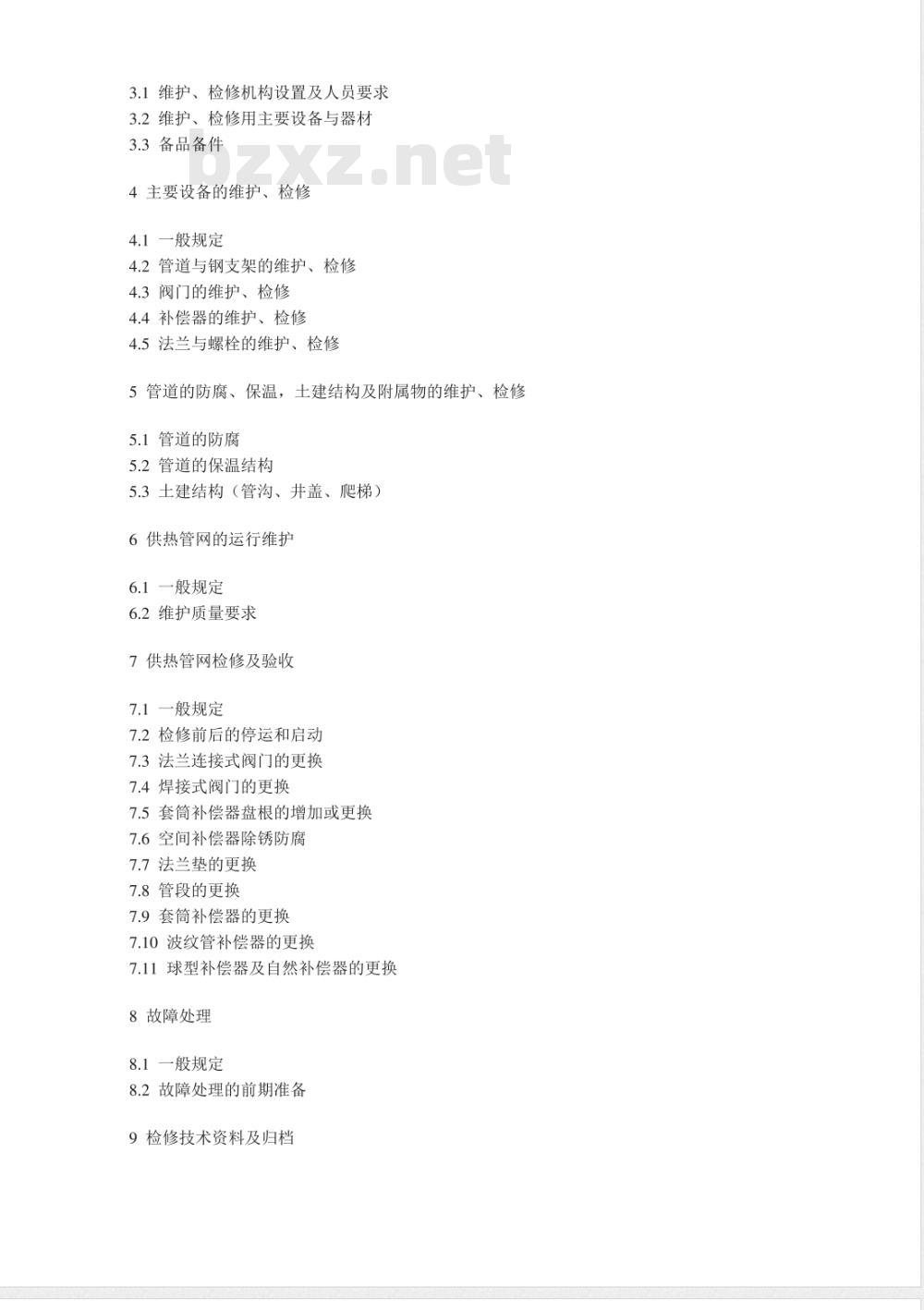

3.1维护、检修机构设置及人员要求3.2维护、检修用主要设备与器材3.3备品备件
4主要设备的维护、检修
4.1一般规定
4.2管道与钢支架的维护、检修
4.3阀门的维护、检修
4.4补偿器的维护、检修
4.5法兰与螺栓的维护、检修
5管道的防腐、保温，土建结构及附属物的维护、检修5.1管道的防腐
5.2管道的保温结构
5.3土建结构（管沟、井盖、爬梯）6供热管网的运行维护
6.1一般规定
6.2维护质量要求
7供热管网检修及验收
7.1一般规定
7.2检修前后的停运和启动
7.3法兰连接式阀门的更换
7.4焊接式阀门的更换
7.5套筒补偿器盘根的增加或更换7.6空间补偿器除锈防腐
7.7法兰垫的更换
7.8管段的更换
7.9套筒补偿器的更换
7.10波纹管补偿器的更换
7.11球型补偿器及自然补偿器的更换8故障处理
8.1一般规定
8.2故障处理的前期准备

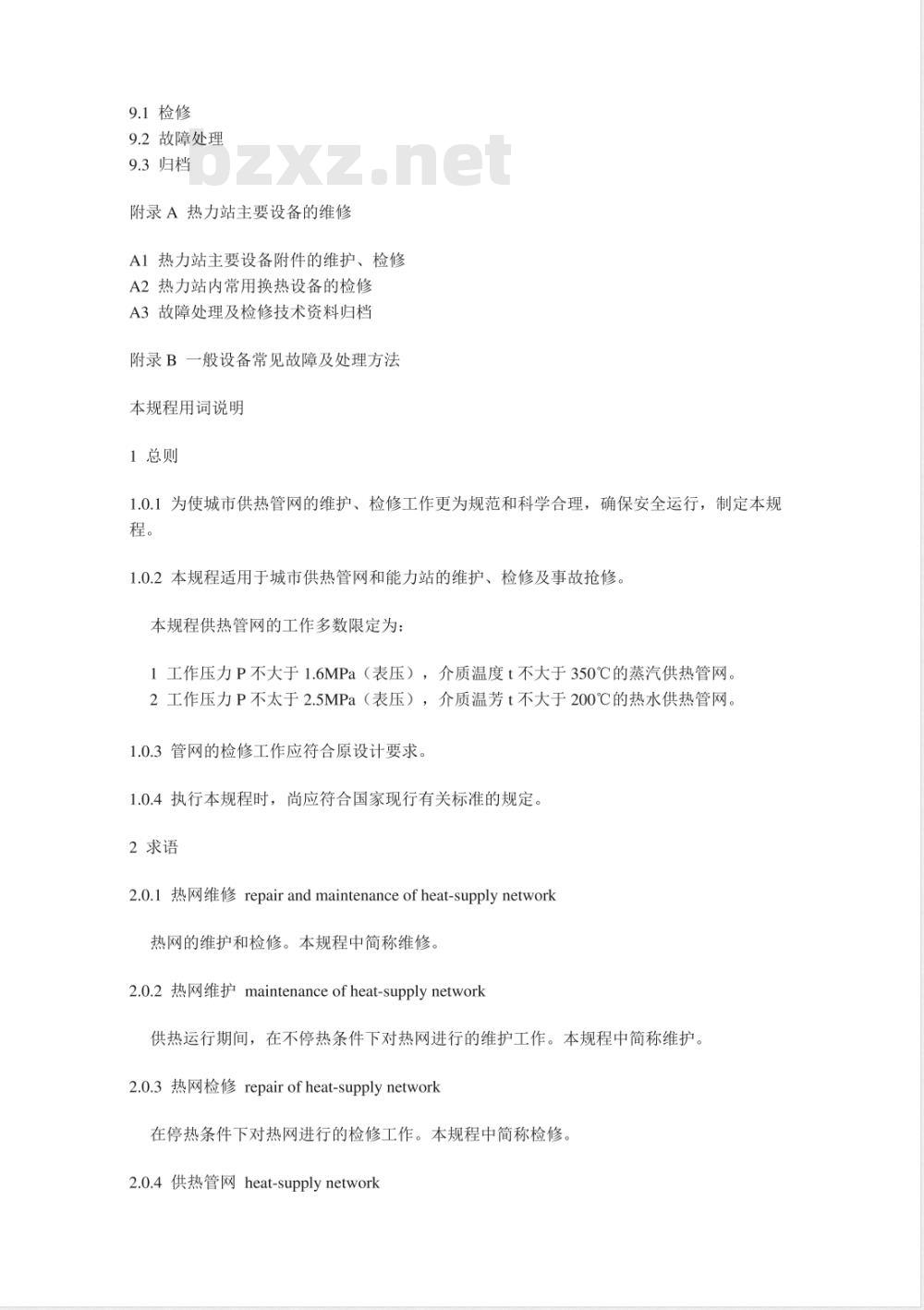

9检修技术资料及归档
9.1检修
9.2故障处理
9.3归档
附录A热力站主要设备的维修
A1热力站主要设备附件的维护、检修A2热力站内常用换热设备的检修A3故障处理及检修技术资料归档附录B一般设备常见故障及处理方法本规程用词说明
1总则
1.0.1为使城市供热管网的维护、检修工作更为规范和科学合理，确保安全运行，制定本规程。
1.0.2本规程适用于城市供热管网和能力站的维护、检修及事故抢修。本规程供热管网的工作多数限定为：1工作压力P不大于1.6MPa（表压），介质温度t不大于350℃的蒸汽供热管网。2工作压力P不太于2.5MPa（表压），介质温芳t不大于200℃的热水供热管网。1.0.3管网的检修工作应符合原设计要求1.0.4执行本规程时，尚应符合国家现行有关标准的规定。2求语bzxZ.net

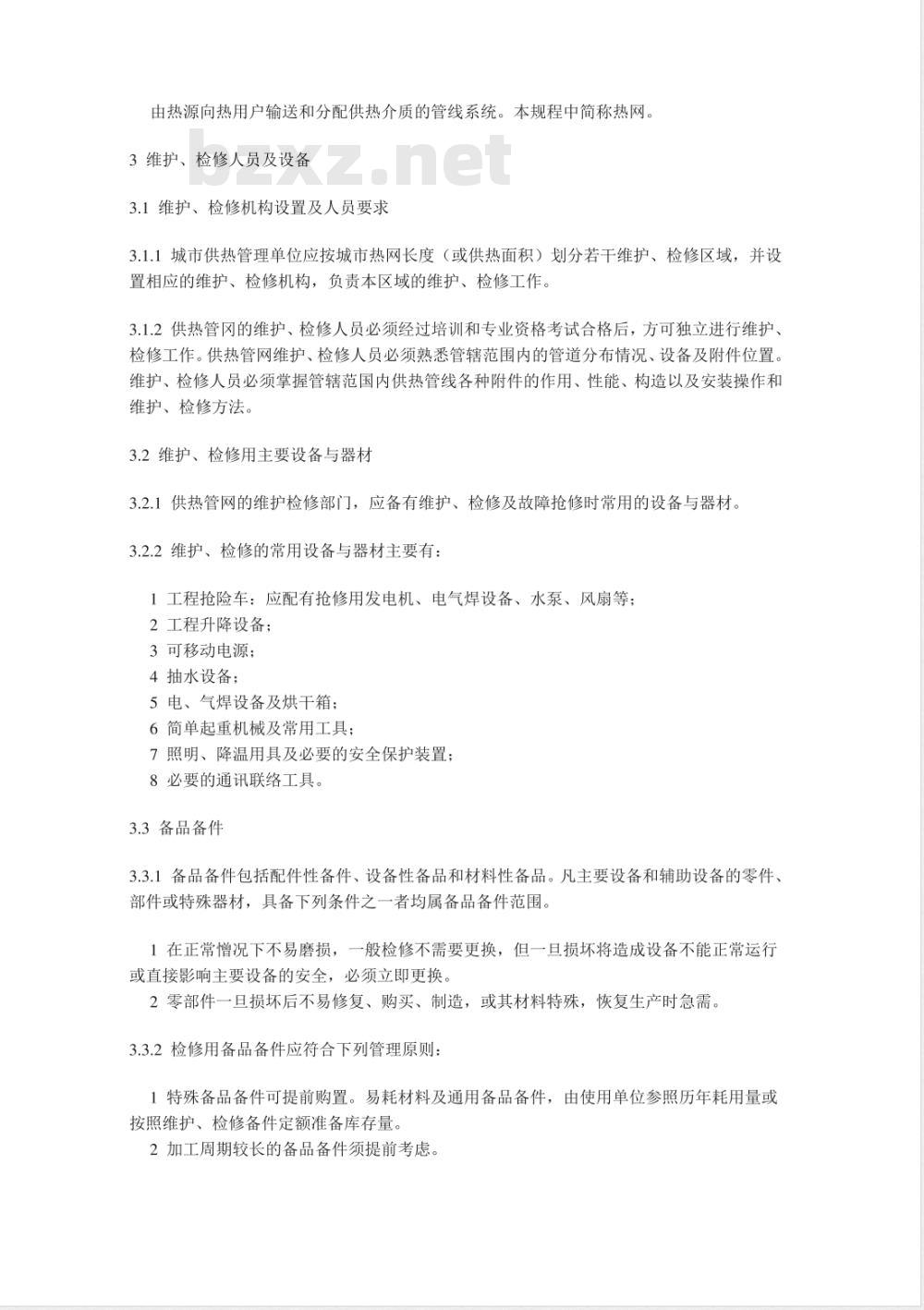

2.0.1热网维修repairand maintenanceof heat-supply network热网的维护和检修。本规程中简称维修。2.0.2热网维护maintenanceofheat-supplynetwork供热运行期间，在不停热条件下对热网进行的维护工作。本规程中简称维护，2.0.3热网检修repairofheat-supplynetwork在停热条件下对热网进行的检修工作。本规程中简称检修。2.0.4供热管网heat-supplynetwork由热源向热用户输送和分配供热介质的管线系统。本规程中简称热网，3维护、检修人员及设备
3.1维护、检修机构设置及人员要求3.1.1城市供热管理单位应按城市热网长度（或供热面积）划分若干维护、检修区域，并设置相应的维护、检修机构，负责本区域的维护、检修工作。3.1.2供热管冈的维护、检修人员必须经过培训和专业资格考试合格后，方可独立进行维护、检修工作。供热管网维护、检修人员必须熟悉管辖范围内的管道分布情况、设备及附件位置。维护、检修人员必须掌握管辖范国内供热管线各种附件的作用、性能、构造以及安装操作和维护、检修方法。
3.2维护、检修用主要设备与器材3.2.1供热管网的维护检修部门，应备有维护、检修及故障抢修时常用的设备与器材。3.2.2维护、检修的常用设备与器材主要有：1工程抢险车：应配有抢修用发电机、电气焊设备、水泵、风扇等；2工程升降设备；
3可移动电源；
4抽水设备；
5电、气焊设备及烘干箱；
6简单起重机械及常用工具；
7照明、降温用具及必要的安全保护装置；8必要的通讯联络工具。
3.3备品备件

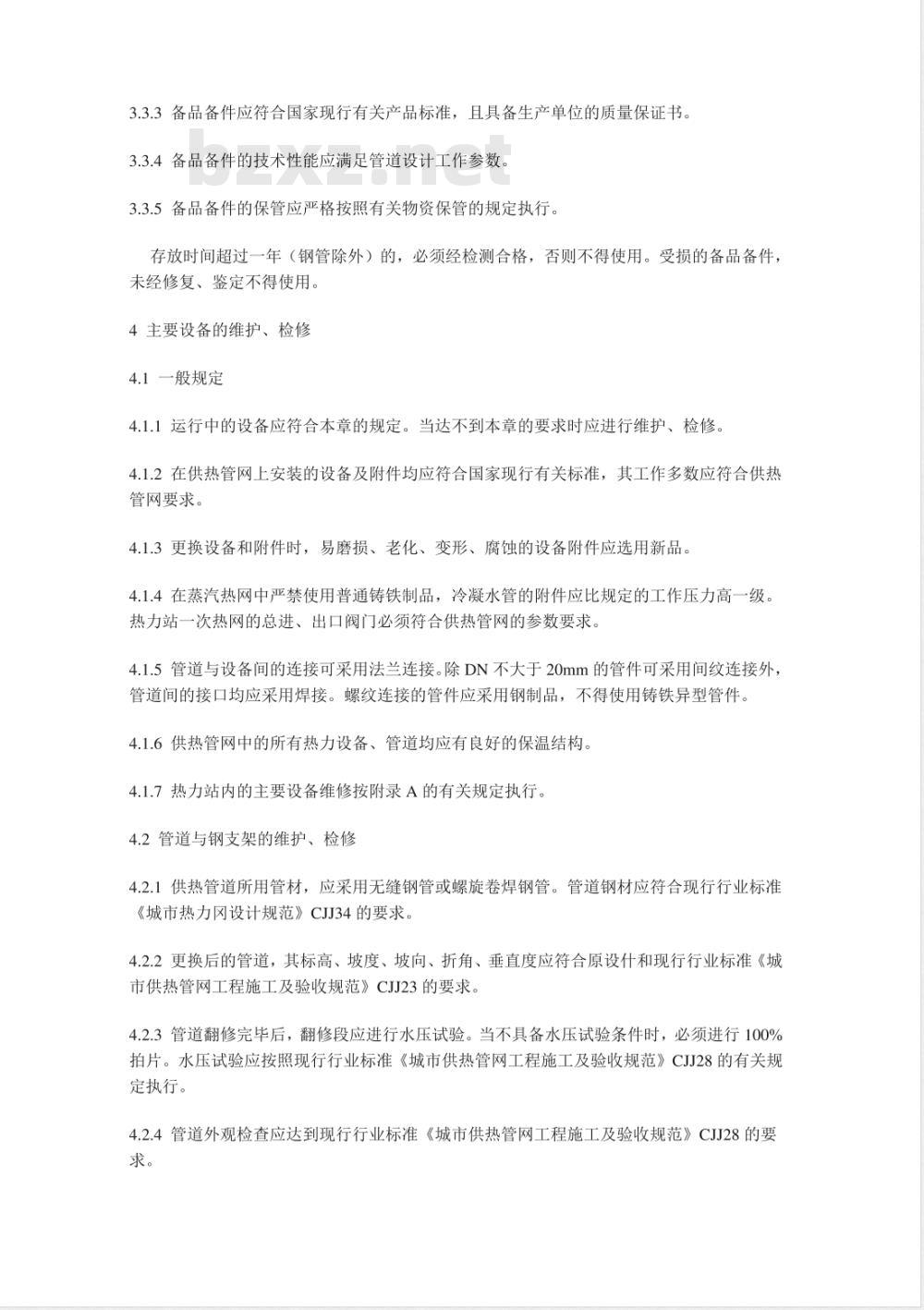

3.3.1备品备件包括配件性备件、设备性备品和材料性备品。凡主要设备和辅助设备的零件、部件或特殊器材，具备下列条件之一者均属备品备件范围。1在正常憎况下不易磨损，一般检修不需要更换，但一旦损坏将造成设备不能正常运行或直接影响主要设备的安全，必须立即更换。2零部件一旦损坏后不易修复、购买、制造，或其材料特殊，恢复生产时急需。3.3.2检修用备品备件应符合下列管理原则：1特殊备品备件可提前购置。易耗材料及通用备品备件，由使用单位参照历年耗用量或按照维护、检修备件定额准备库存量。2加工周期较长的备品备件须提前考虑。3.3.3备品备件应符合国家现行有关产品标准，且具备生产单位的质量保证书。3.3.4备品备件的技术性能应满足管道设计工作参数。3.3.5备品备件的保管应严格按照有关物资保管的规定执行。存放时间超过一年（钢管除外）的，必须经检测合格，否则不得使用。受损的备品备件，未经修复、鉴定不得使用。
4主要设备的维护、检修
4.1一般规定
4.1.1运行中的设备应符合本章的规定。当达不到本章的要求时应进行维护、检修。4.1.2在供热管网上安装的设备及附件均应符合国家现行有关标准，其工作多数应符合供热管网要求。
4.1.3更换设备和附件时，易磨损、老化、变形、腐蚀的设备附件应选用新品。4.1.4在蒸汽热网中严禁使用普通铸铁制品，冷凝水管的附件应比规定的工作压力高一级。热力站一次热网的总进、出口阀门必须符合供热管网的参数要求。4.1.5管道与设备间的连接可采用法兰连接。除DN不大于20mm的管件可采用间纹连接外，管道间的接口均应采用焊接。螺纹连接的管件应采用钢制品，不得使用铸铁异型管件。4.1.6供热管网中的所有热力设备、管道均应有良好的保温结构。4.1.7热力站内的主要设备维修按附录A的有关规定执行4.2管道与钢支架的维护、检修
4.2.1供热管道所用管材，应采用无缝钢管或螺旋卷焊钢管。管道钢材应符合现行行业标准《城市热力冈设计规范》CJJ34的要求。4.2.2更换后的管道，其标高、坡度、坡向、折角、垂直度应符合原设什和现行行业标准《城市供热管网工程施工及验收规范》CJJ23的要求。4.2.3管道翻修完毕后，翻修段应进行水压试验。当不具备水压试验条件时，必须进行100%拍片。水压试验应按照现行行业标准《城市供热管网工程施工及验收规范》CJJ28的有关规定执行。
4.2.4管道外观检查应达到现行行业标准《城市供热管网工程施工及验收规范》CJJ28的要求。
4.2.5管壁腐蚀深度超过原壁厚的1/3时，必须更换管道。4.2.6管道的保温层应完整，保温性能应符合设计要求。4.2.7直埋管道应满足下列要求：1直理管道宜采用长度相等的钢管预制成的保温管。保温管的防腐层、保温层及渗漏报警系统应符合设计要求。
2直埋管道的埋设深度不得小于设计规定。管道中心距、管底土质及填土土质应符合设计要求。
3直埋管道的保温、防水外壳应符合现行行业标准《聚氨酯泡沫塑料预制保温管》GJ/T114的技术要求，
4.2.8钢支架的维护、检修应符合下列要求：1固定支架应安装牢固、无变形，应能阻止管道在任何方向与固定支架的相对位移，旦能承受管道自重、推力和扭矩。钢支架基础与底板结合应稳固，外观无腐蚀、无变形2滑动支架的基础应牢固，外观无变形和移位。滑动支架不得妨碍管道冷热伸缩引起的位移，应能承受管道自重及摩擦力。3导向支架的导向接合面应平滑，不得有歪斜卡涩现象，并应保证管道只沿轴线方向沿动。
4.3阀门的维护、检修
4.3.1阀门更换安装前，应按照现行行业标准《城市供热管网工程施工及验收规范》CJJ28的规定进行解体检查（焊接蝶阀、球阀避免解体），更换密封材料，并经检验合格后方可使用。
4.3.2阀门维护、检修后应达到下列要求：1阀门阀杆应能灵活转动，无卡涩歪斜，铸造或锻造部件应无裂纹、砂眼或其他缺陷：2应填料饱满，压兰完整，有压紧的余量。法兰螺栓的直径、长度应符合国家现行有关标准的规定，螺栓受力均匀，无松动现象；3法兰面应无径向沟纹，水线完好；4阀门传动部分应灵活、无卡涩，油脂充足。液压或电动部分应反应灵敏。4.3.3阀门公称压力等级不得小于1.6MPa，蒸汽阀门公称压力等级应符合设计要求。4.4补偿器的维护、检修
4.4.1套筒补偿器（包括普通盘根式和柔性填料式）的维护、检修应符合下列规定：1更换套筒补偿器时，安装长度及补偿量必须符合设计要求2套筒组装应符合工艺要求，盘根规格与填料函间隙应一致；3套筒的前压紧圈与芯管间隙应均匀，盘根填量应充足，满足压紧圈的压紧要求，不出现明显们差，无卡啃现象；
4螺栓应无锈蚀，并涂有油脂保护；5柔性填料式套筒填料量应充足：6芯管应有金属光泽，并涂有油脂保护。4.4.2波纹管补偿器的维护、检修应符合下列规定：1波纹管补偿器进行予拉伸试验时，不得有不均匀变形现象：2波纹管补偿器安装前的冷拉长度，必须符合设计要求：3波纹管补偿器安装与管道的同轴度保持在自由公差范围内。内套有焊缝的一端宜在水平管道上迎介质流向安装，在垂直管道上应将焊缝置于上部；4波纹管安装完毕后，去掉涂黄漆的紧固螺栓后方能投入运行。复式拉杆波纹管补偿器松开紧固螺栓后方可投入运行：5对有排水装置的波纹管应保证排水丝堵无渗漏。4.4.3球型补偿器的维护、检修应符合下列规定：1球型补偿器水平安装时应设平台；2球型补偿器垂直安装时，球体外露部分必须向下安装：3球型补偿器安装时，应尽量向弯头部位靠近，球心距长度宜大于理论计算长度；4球型补偿器两垂直臂的倾斜角应与管道系统相同，外伸缩部分应与管道坡度保持一致、转动灵活、密封良好。
4.5法兰与螺栓的维护、检修
4.5.1法兰连接应符合现行行业标准《城市供热管网工程施工及验收规范》CJ28的要求4.5.2法兰密封面的光洁度应达到设计要求，严禁碰撞或敲击。结合面不得有损伤。在安装前必须对密封面进行检查，当接触不好时，必须进行研磨。4.5.3选法兰时宜选用标准法兰，不宜选用非标准法兰和使用拼焊成型的法兰。4.5.4法兰的型号应按管网设计公称压力选用。4.5.5法兰盘上的螺栓孔的中心偏差不宜超过孔径的4%，4.5.6凸凹法兰应自然嵌合，连接法兰的螺栓的螺纹部分应无损伤4.5.7法兰垫片的内径应大于法兰内径2～3mm，外径应同法兰密封面的外缘相齐。垫片不宜出现接口，必须接口时，应要用嵌接4.5.8法兰螺栓紧固后，每个螺栓都应与法兰紧贴，不得有缝隙。4.5.9连接法兰的螺栓应露出螺母长度2～3扣且不应超过螺栓直径的1/2。所有螺帽应在法兰同一侧上，应采用同一规格螺栓。4.5.10法兰接口应安设在检查室或管沟内，不得埋在土中。4.5.11法兰垫片的选择应满足管道输送介质的温度压力要求，4.5.12法兰连接严禁使用双层垫片，垫片厚度与材质应符合国家现行有关标准的规定，4.5.13螺栓和螺母的螺纹应完整，丝扣不得有毛刺或划痕，不得有裂口。4.5.14螺栓和螺母应拧动灵活，螺母不得锈蚀在螺栓上。4.5.15螺母材料的硬度宜小于螺栓的硬度。螺栓和螺母应配合良好，无松动、咬扣现象。5管道的防腐、保温，土建结构及附属物的维护、检修5.1管道的防腐
5.1.1涂漆的品种、性能、颜色，涂刷层数及表面标记等应符合设计规定5.1.2涂漆采用沥青玻璃布做加强防腐层时，应符合现行行业标准《城市供热管网工程施工及验收规范》CJJ28的要求。
5.2管道的保温结构
5.2.1管道的保温应按照现行行业标准《城市供热管网工程施工及验收规范》CJ28中的有关规定执行。
5.2.2管道及其附件均应有完好的保温结构，保温外壳完整、无缺损。5.3土建结构（管沟、井盖、爬梯）5.3.1土建结构外表面无破损，小室、管沟等内部清洁，便于维护、检修。应定期检查土建结构的完好情况，不得有渗漏、积水泡管。5.3.2地沟盖板、检查井顶板及沟口过梁不得有酥裂、露筋腐蚀和断裂现象。5.3.3热力检查室的并盖应有明显标志，位于车道上的检查室应使用双层加强并盖。5.3.4井盖不得有损坏、遗失现象。更换井圈时，宜高出地面5mm，或按各地市政要求确定。5.3.5检查室爬梯应无腐蚀，不缺步，爬梯扶手应牢固、无松动。6供热管网的运行维护
6.1一般规定
6.1.1蒸汽管线应每周运行检查二次，热水管线在采暖期应每周运行检查二次，在非采暖期应每周检查一次。节假日、雨季和对新投入运行的管道，宜加强巡视维护检查，并将巡视维护情况及时填报运行日志。
6.1.2管道维护检查不得少于二人，必须有一人在井口监护。6.1.3运行人员在执行维护任务时，应按任务单操作，不得碰动管道上的其它设备和附件。6.1.4运行检查主要有下列要求：1供热管道设备及其附件不得有泄漏：2供热管网设施不得有异常现象：3小室不得有积水、杂物；
4外界施工不应妨碍供热管网正常运行及检修。6.1.5较长时期停止运行的管道，必须采取防冻、防水浸泡等措施，对管道设备及其附件应进行除锈、防腐处理。对季节性运行的管道及蒸汽管线，在冬季性停止运行后，应将管内积水放出，泄水阀门应保持开启状态。热水管线夏季停止运行后，应充水养护，充水量以保证最高点不倒空为宜。
6.1.6必须进行夏季防讯及冬季防冻的检查。6.2维护质量要求
6.2.1套筒伸缩节法兰盘、螺栓、阀门丝杠、传动齿轮等裸露的可动管道附件，应保持一定的油量，拆装、伸缩自如，操作灵活。6.2.2阀体外表面、泄水管、钢支架、弹簧支架及爬梯等管过裸露的不可动部分，应无锈、无垢、整洁，涂有符合国家现行有关标准的防护漆，6.2.3螺栓、阀门牙包齿轮等处应保持一定的油量，拆装、伸缩自如，操作灵活。6.2.4温度表、压力表应灵敏、无缺损6.2.5蒸汽管道喷射泵应保持通畅，无锈蚀堵塞现象。6.2.6带锁井盖应保持井盖开启自如，封闭严密。6.2.7小室应保持清洁、无积水。7供热管网检修及验收
7.1一般规定
7.1.1担任运行管理、检修工作的各级管理人员、检修人员，应熟悉所检修项目的国家现行有关标准的规定，并在工作中贯彻执行。7.1.2检修人员必须根据检修任务，提出切实可行的检修方案。7.1.3检修中要严格执行检修质量标准。7.1.4检修时应注意下列安全要求：1在开始工作前，必须检查与供热行段是否切断，确保安全：2在检查室内操作时，井口必须有专人看守并设置围栏。进入小室和上下架空管道时，应注意安全，防止发生坠落事故；3使用检修工具时应把牢，用力均匀，并有安全起吊措施，防止脱手伤人：4使用起重设备安装与拆卸管过时，起重设备经检查合格后方能使用。起吊时应有安全措施。严禁将重量加在管道上，也不得把千斤顶架设在其它管线上；5高空检修时，应采取必要的保护措施。不得从高空向地面扔工具；6在小室内作业时，照明用电电压必须在24V以下，电源、供电线路及用电设备必须经检查合格后方能使用，且使用时必须有专人监管：7蒸汽管网须有通风降温措施。
7.1.5检修的分类
1中修：DNI150以下（不含DN150）设备与附件的更换和检修。2大修：DNI50以上（含DN150）设备与附件的更换和检修。7.2检修前后的停运和启动
7.2.1供热管网因检修而发生的停运和启动操作，必须按批准的方案进行。7.2.2当停止运行需关闭几个阀门时，应成对操作。热水管线先关供水阀门，后关回水阀门。关闭热水省线阀门时，关断时间不应小于表7.2.2的规定：表7.2.2
阀门口径（mm）
关断时间（min）
VDN200ADN500以下VL>3O
DN500以上
7.2.3被检修的供热管线停止运行后，应观察与正在运行的相连管道是否有申水申汽现象、运行管段未端是否有积水，以及管道上各种附件和支架的变化情况。如发现异常应及时报告。7.2.4管道启动前，应仔细检查有关维护、检修的质量，经检查符合启动要求后方能启动。7.2.5停热检修完成后，热水管线应根据热源厂补水能力充水，严格控制阀门开度。干线充水应由热源厂向回水管内充水，回水管充满后，通过连通管向供水管充水，充水过程中应检查有无漏水现象。
7.2.6蒸汽管网检修完毕，在投入运行前，必须先行暖管，暖管的恒温时间不应少于1h。7.2.7蒸汽或热水管线投入运行后，应对阀门、套筒压兰、法兰等连接螺栓进行热拧紧，7.2.8供热管网压力接近运行压力时，应冷运行2h，无异常现象时再开启热力站进出口阀门。7.2.9在充水过程中应随时观察排气情况，待空气排净后，将排气阀门关闭，并随时检查供热管网有无泄漏。
7.2.10热水供热管网升温，每小时不应超过20℃。在升温过程中，应检查供热管网及补偿器、固定支架等附件的情况。
7.2.11蒸汽管线启动应根据季节、管道敷设方式及保温状况，用阀门开度大小严格控制暖管温升速度。暖管时应及时排出管内冷凝水。冷凝水排净后，应及时关闭放水网及喷射泵。当管内充满蒸汽且未发生异常现象后，再逐渐开大阀门。7.2.12热水管线在所有干、支线充满水后，由生产调度联系热源厂启动循环水泵，开始升压。每次升压不得超过0.3MPa，每升压一次应对供热管网检查一次，重点检查新检修、维护的管段及设备。经检查无异常情况后方可继续升压。7.3法兰连接式阀门的更换
7.3.1安装的阀门应有出厂合格证或检修单位试验合格证。新阀门安装前应进行解体检查，清扫并加足盘根并进行严密性试验合格后方能安装使用。7.3.2阀门安装前应进行下列外观检查：1零件应无缺损、裂纹、砂眼，通道应干净：2阀门法兰孔与管道法兰孔应一致；3阀门法兰面应无径向沟纹，水线应完好。7.3.3阀门安装前应核对型号，并根据介质流向确定其安装方向，7.3.4法兰或螺纹连接的阀门应在关闭状态下安装7.4焊接式阀门的更换
7.4.1在切除旧的焊接阀门时，应确保阀体完整。阀门两端应留有150200mm管段。
