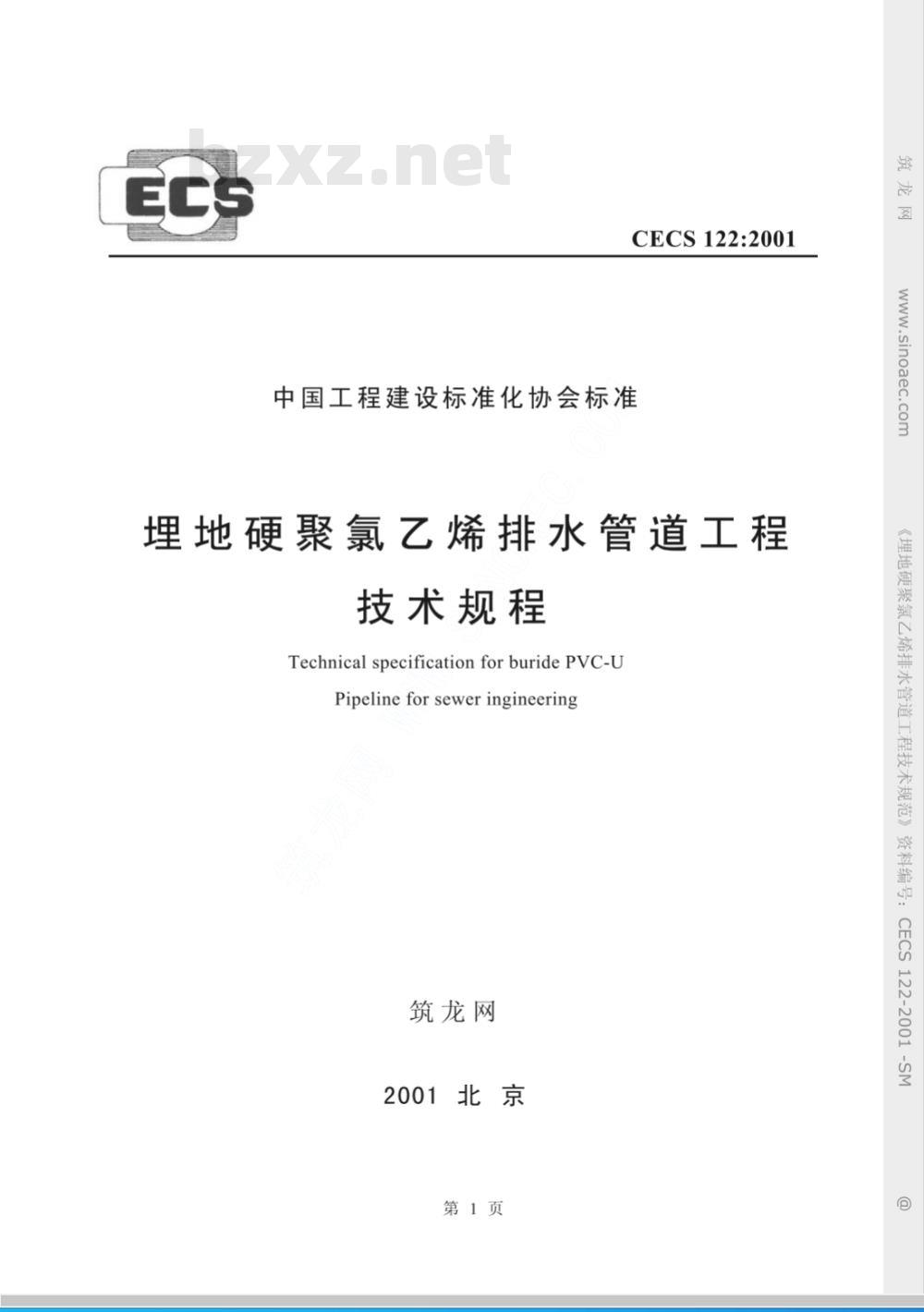

【其他行业标准】 埋地硬聚氯乙烯排水管道工程技术规程(附条文说明)

CECS122:2001
中国工程建设标准化协会标准
埋地硬聚氯乙烯排水管道工程
技术规程
Technical specificationforburidePVC-UPipeline for sewer ingineering筑龙网
2001北京
第1页
www.sinoaec.com

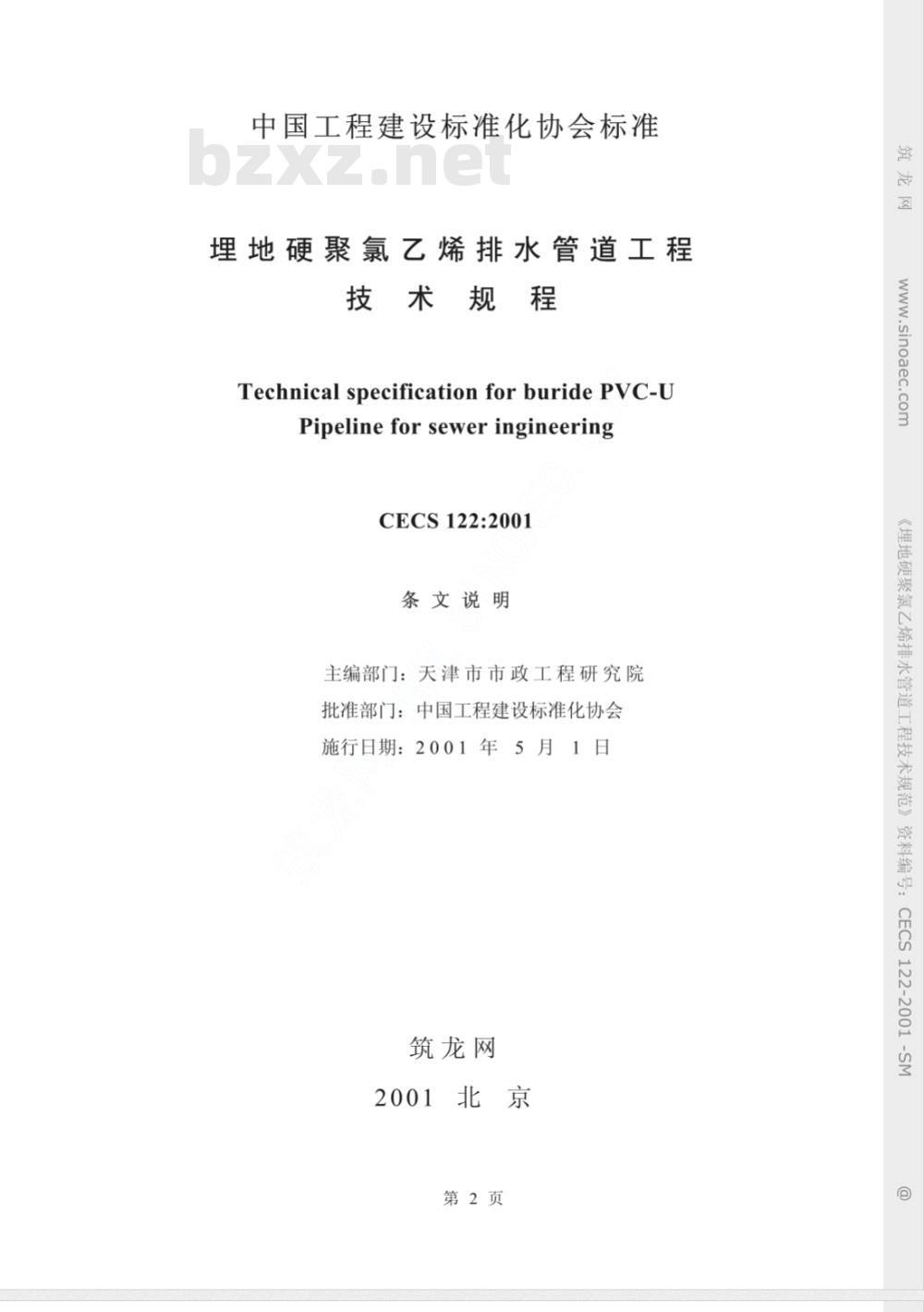

《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：CECS122-2001-SM中国工程建设标准化协会标准免费标准bzxz.net
埋地硬聚氯乙烯排水管道工程
技术规程
Technical specification for buride PVC-UPipelinefor seweringineeringCECS 122:2001
条文说明
主编部门：天津市市政工程研究院批准部门：中国工程建设标准化协会施行日期：2001年5月1日
筑龙网
2001北京
第2页
www.sinoaec.com
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：CECS 122-2001 -SM

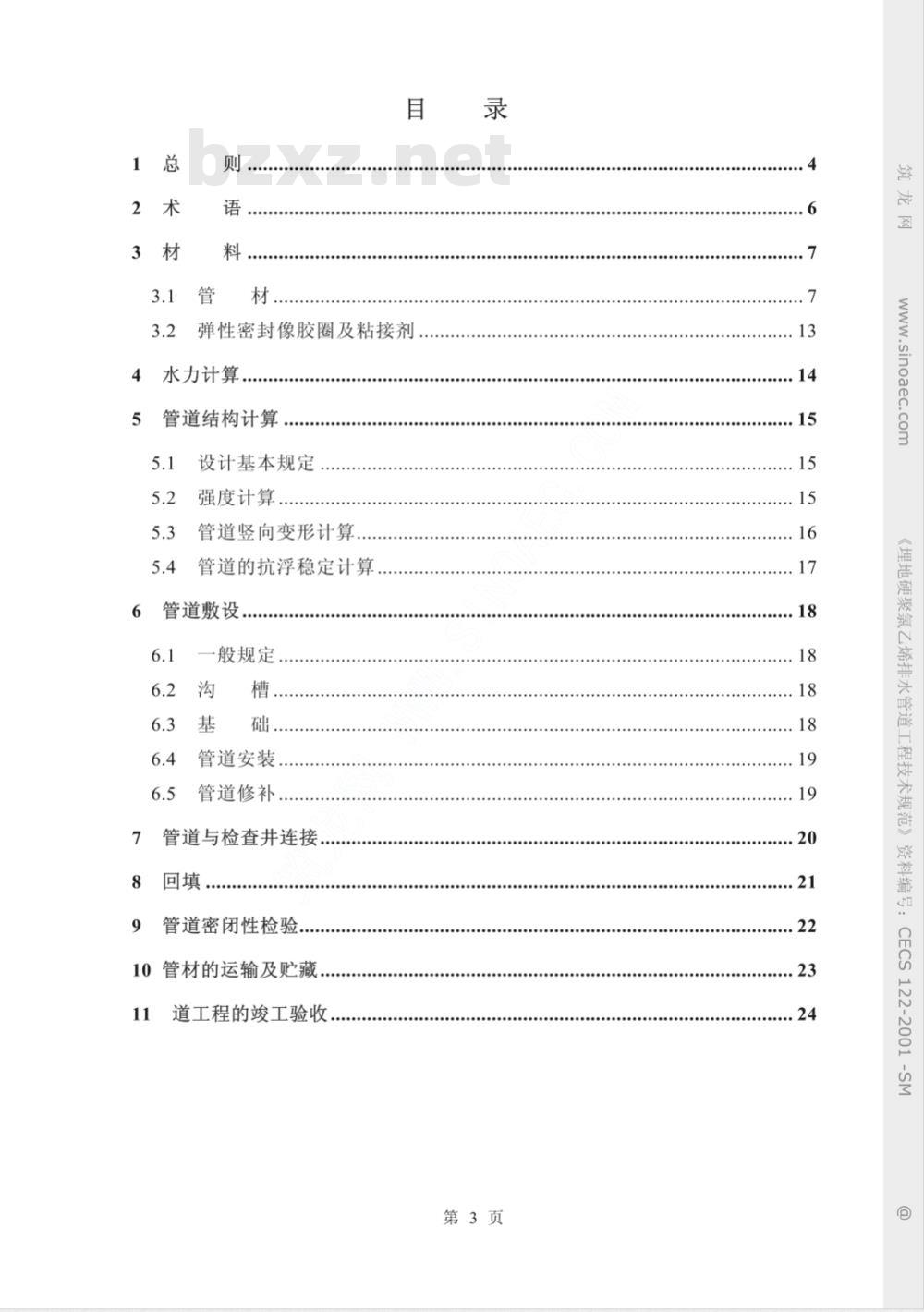

弹性密封像胶圈及粘接剂
水力计算
管道结构计算
设计基本规定
强度计算，
管道竖向变形计算，
管道的抗浮稳定计算
管道敷设
般规定，
管道安装，
管道修补，
管道与检查井连接
管道密闭性检验
10管材的运输及贮藏
道工程的竣工验收
第3页
I.sinoaec.
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：CECS
122-2001

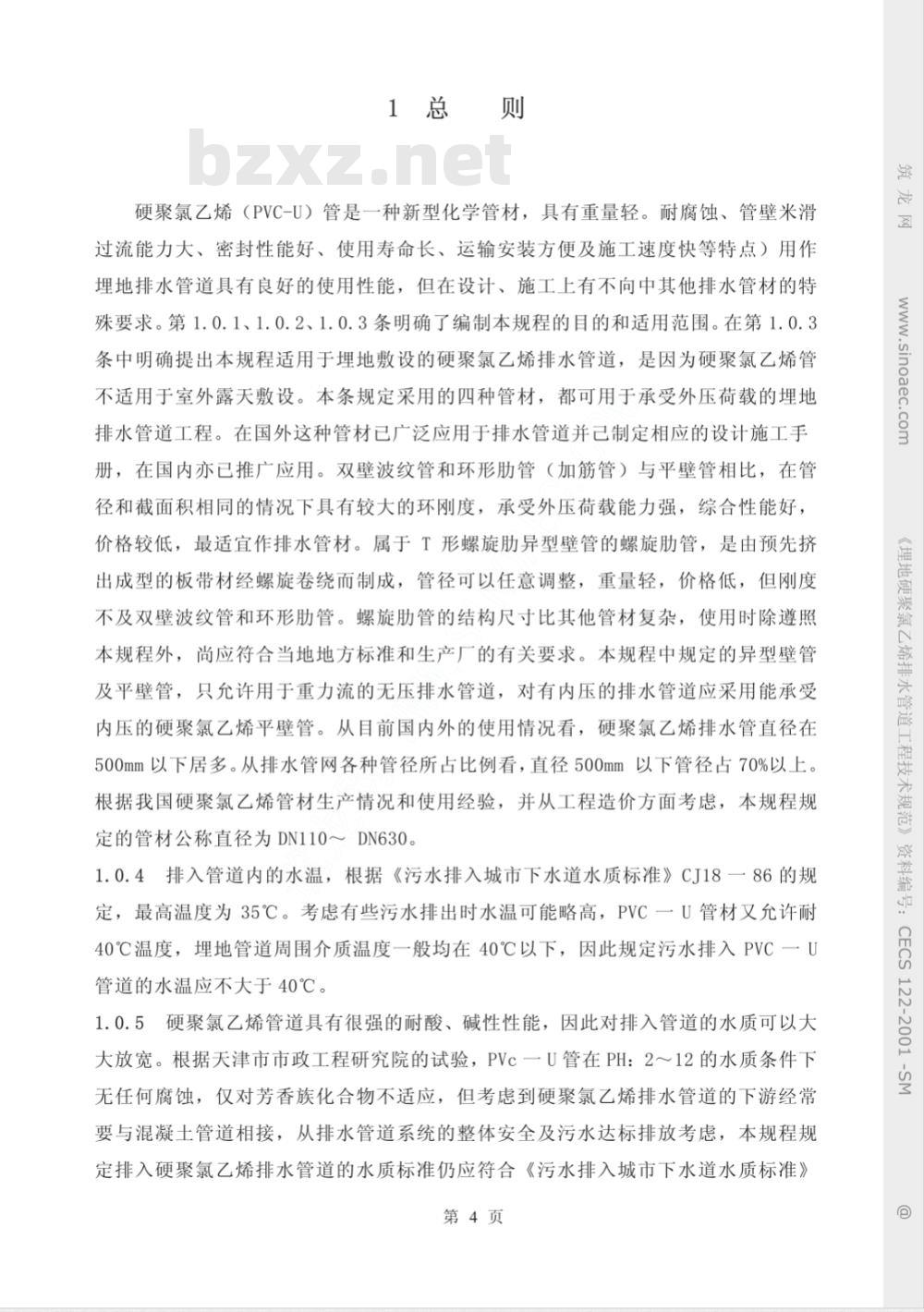

1总则
硬聚氯乙烯（PVC-U）管是一种新型化学管材，具有重量轻。耐腐蚀、管壁来滑过流能力大、密封性能好、使用寿命长、运输安装方便及施工速度快等特点）用作埋地排水管道具有良好的使用性能，但在设计、施工上有不向中其他排水管材的特殊要求。第1.0.1、1.0.2、1.0.3条明确了编制本规程的目的和适用范围。在第1.0.3条中明确提出本规程适用于埋地敷设的硬聚氯乙烯排水管道，是因为硬聚氯乙烯管不适用于室外露天敷设。本条规定采用的四种管材，都可用于承受外压荷载的埋地排水管道工程。在国外这种管材已广泛应用于排水管道并已制定相应的设计施工手册，在国内亦已推广应用。双壁波纹管和环形肋管（加筋管）与平壁管相比，在管径和截面积相同的情况下具有较大的环刚度，承受外压荷载能力强，综合性能好，价格较低，最适宜作排水管材。属于T形螺旋肋异型壁管的螺旋肋管，是由预先挤出成型的板带材经螺旋卷绕而制成，管径可以任意调整，重量轻，价格低，但刚度不及双壁波纹管和环形肋管。螺旋肋管的结构尺寸比其他管材复杂，使用时除遵照本规程外，尚应符合当地地方标准和生产厂的有关要求。本规程中规定的异型壁管及平壁管，只允许用于重力流的无压排水管道，对有内压的排水管道应采用能承受内压的硬聚氯乙烯平壁管。从目前国内外的使用情况看，硬聚氯乙烯排水管直径在500mm以下居多。从排水管网各种管径所占比例看，直径500mm以下管径占70%以上。根据我国硬聚氯乙烯管材生产情况和使用经验，并从工程造价方面考虑，本规程规定的管材公称直径为DN110～DN630。1.0.4排入管道内的水温，根据《污水排入城市下水道水质标准》CJ18一86的规定，最高温度为35℃。考虑有些污水排出时水温可能略高，PVC一U管材又允许耐40℃温度，埋地管道周围介质温度一般均在40℃以下，因此规定污水排入PVC一U管道的水温应不大于40℃。
1.0.5硬聚氯乙烯管道具有很强的耐酸、碱性性能，因此对排入管道的水质可以大大放宽。根据天津市市政工程研究院的试验，PVc一U管在PH：2～12的水质条件下无任何腐蚀，仅对芳香族化合物不适应，但考虑到硬聚氯乙烯排水管道的下游经常要与混凝土管道相接，从排水管道系统的整体安全及污水达标排放考虑，本规程规定排入硬聚氯乙烯排水管道的水质标准仍应符合《污水排入城市下水道水质标准》第4页
地硬聚氯乙烯排水管道
上程技不规池
资料编号：
122-2001

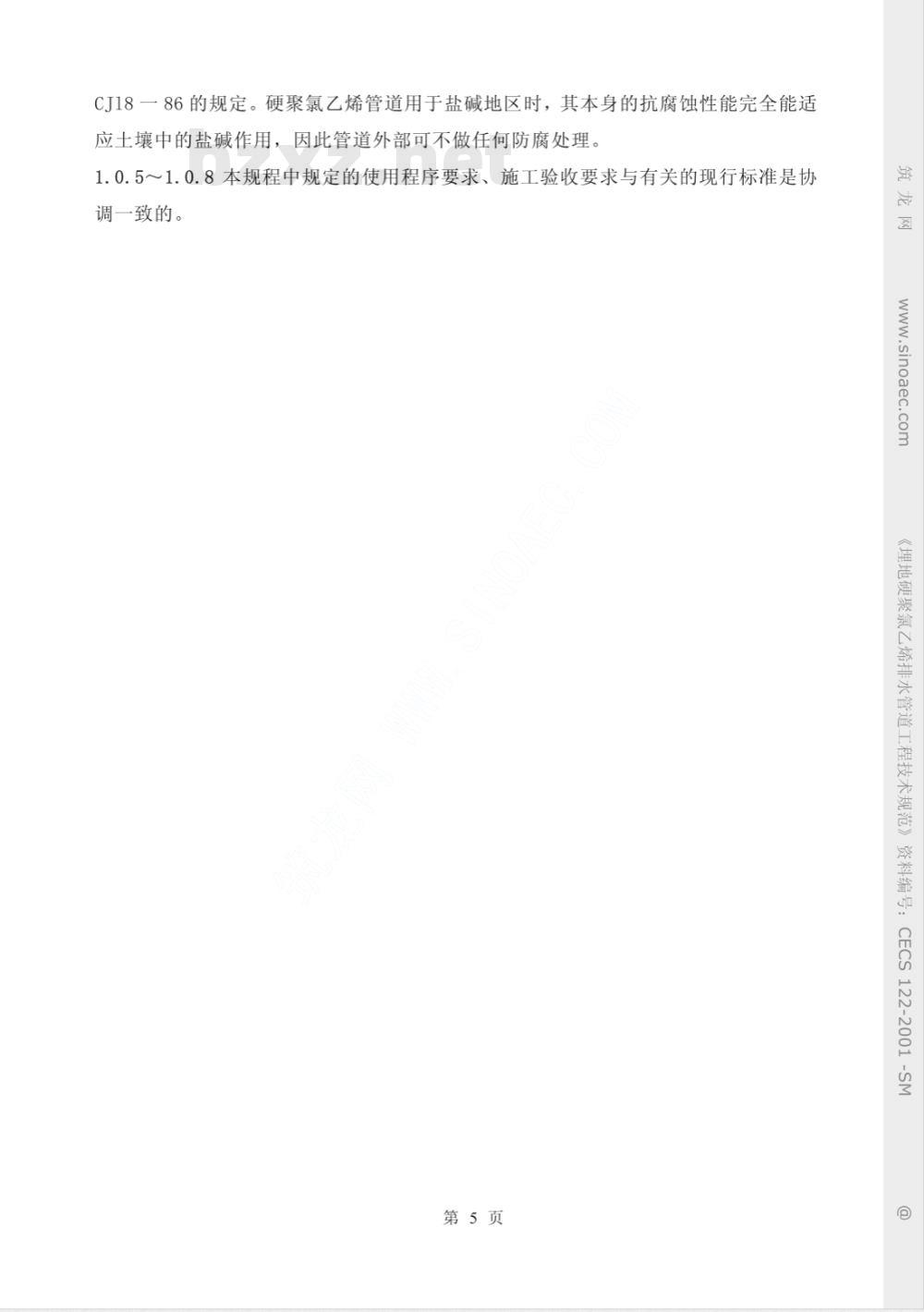

CJ18一86的规定。硬聚氯乙烯管道用于盐碱地区时，其本身的抗腐蚀性能完全能适1.0.5～1.0.8本规程中规定的使用程序要求、施工验收要求与有关的现行标准是协应土壤中的盐碱作用，因此管道外部可不做任何防腐处理。调一致的。
www.sinoaec.com
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：
CECS122-2001
第5页
2.0.1、2.0.2、2.0.3、2.0.4、2.0.5、2.0.6、2.0.7、2.0.8、2.0.9、2.0.10均为本规程中所采用的管材专用名词，其对应的英文名称是在国外文献中或国内生产厂引进国外技术所采用的名称。其中，2.0.9条为管道结构变形计算的专用名词语
www.sinoaec.
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：
CECS 122-2001
第6页
3.1.1为了设计中选用管材，现将现行国家标准、行业标准中关于双壁波纹管和平壁管的规定列于表3.1.1一1、2，可供采用。还将现行地方标准、企业标准中关于环形肋管（加肋管）、螺旋肋管的规定列于表3.1.1一3、4，可供参改。表内的最大公称直径为DN630mm。塑料管材的公称直径，在国际上是内径系列和外径系列并用，即根据管材的制造工艺，有些管材的公称直径与管内径尺寸等同，有些管材的公称直径与管外径尺寸等同，因此我国已引进的塑料管生产线也有内径系列和外径系列两种，如表3.1.1一1.2所列波纹管和平壁管的公称直径等同于管外径；而表3.1.1一3.4所列肋型管的公称直径等同于管内径。表3.1.1
公称直径
QT/T1916-93规定
PVC-U双壁波纹管规格（mm）
最小平均内径Di
公称直径
注：括弧内的规格，如采用须与生产厂联系。表中公称直径DN为外径。QB/T1916-93规定的
环刚度分级（KN/mm2）
环刚度
第7页
最小平均内径Di
.sinoaec.
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：
122-2001
表3.1.1-2
公称直径
(125）
表3.1.1-3
公称直径
外径 De
GB/T10002.3-1996规定的
PVC-U平壁管规格（mm）
公称壁厚
刚度等级
企业标准Q/GHBA451-1997规定的PVC-U加筋管产品规格和力学性能最小平均内径
最小壁厚
（mm）
Di(mm)
（N/m2）
≥8000
≥8000
≥8000
≥8000
注：上海氯威塑料有限公司管材产品的名称为加筋管，按分类属环形肋管。
内径。
第8页
工作内压
（MPa）
表中公称直径DN为
www.sinoaec.com
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：CECS122-2001-SM
表3.1.1-3
甘肃省地方标准工资DB62/T496-1997和江苏省地方标准DB32/T394-2000规定的PVC-U螺旋管产品规格和力学性能。板材宽度（mm）
公称直径DN
刚度（N/mm2）
注：兰州晟泰大型塑料管工程有限公司管材产品的名称为螺旋管，属螺旋肋管。表中公称直径DN为内径。
3.1.2管材的密度、维卡软化温度是按GB／T10002.3一1996的规定。弹性模量取值是参照国内的试验值，与中国工程建设标准化协会标准《埋地聚氯乙烯给水管道工程技术规程》CECSI7一2000的规定是一致的。3.1.3环向弯曲刚度是塑料管材抵抗环向变形能力的重要指标。排水管道的规格通常受外压荷载控制，因此对埋地塑料排水管一般都规定其环向弯曲刚度。天津市市政工程研究院砂箱试验的结果表明，车行道下排水管的环向弯曲刚度等于8kN／m2时综合性能最适宜，当直径变形率为4～5%时，管材所能承受的管顶覆土约为5～6mm。市场上的产品也以环向弯曲刚度8kN／m2级居多，因此规定用于车行道下排水管道的管材环向弯曲刚度不宜小于8kN／m2。对于居民区道路下的排水管道，因地面车荷载小，管顶覆土较浅，可依具体情况选用环向弯曲刚度低于8kN／mm的管材。对于螺旋肋管，因板带材的规格较多，且可加强，管径变化灵活性较大，管材生产时是依使用条件，经设计计算或测试方法确定其环向弯曲刚度，因此本规程不作具体规定。
3.1.4对硬聚氯乙烯双壁波纹管、环形肋管、螺旋肋管等异形管材的截面尺寸，尚无统一规定。设计采用管材的惯性矩和截面系数应由管材生产厂提供。在缺少此方第9页
www.sinoaec.
理地硬聚氯乙烯排水管道
工程技术规范》资料编号：
122-2001
面数据时，为便于设计，现将截面简图、惯性矩和截面系数计算式，以及部分管材供参考。
的惯性矩和截面系数列入下表，龙
www.sinoaec.com
(2C+X)= 0X1
[e('s-)('s-)-(‘-)
(s-8)-+
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：CECS122-2001-SMa +T
[is('s-)(-)
sa + 0 s + s
2s('s-8)+Hs
第10页
www.sinoaec.com
E(p -)(3 -8)-( -).
-(0-9)-24+1年
《埋地硬聚氯乙烯排水管道工程技术规范》资料编号：CECS122-2001-SMe_2
Lp(-Hz)(5-&)
聂霜本
n-DAd)
第11页
