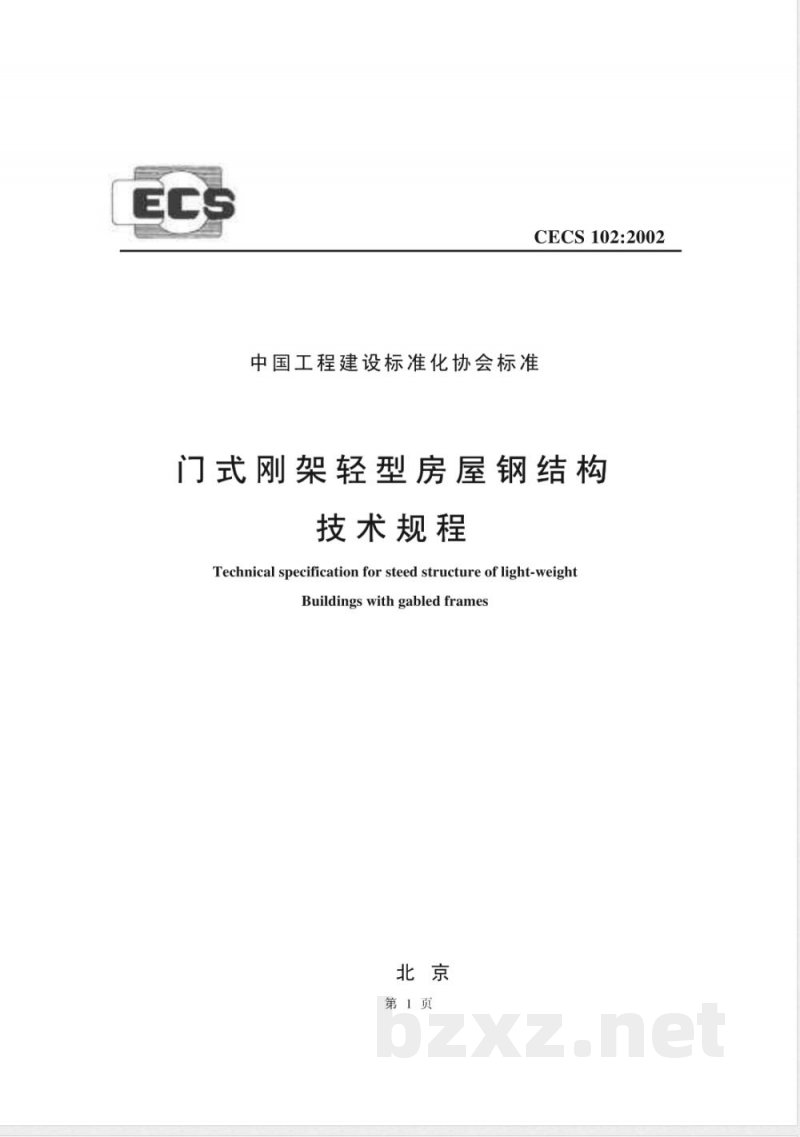

【其他行业标准】 门式刚架轻型房屋钢结构技术规程(附条文说明)

CECS 102:2002
中国工程建设标准化协会标准
门式刚架轻型房屋钢结构
技术规程
Technical specification for steed structure of light-weightBuildings with gabled frames北京
第1页
CECS 102:2002
中国工程建设标准化协会标准
门式刚架轻型房屋钢结构
技术规程
Technical specification for steed structure of light-weightBuildings with gabled frames北京
第1页

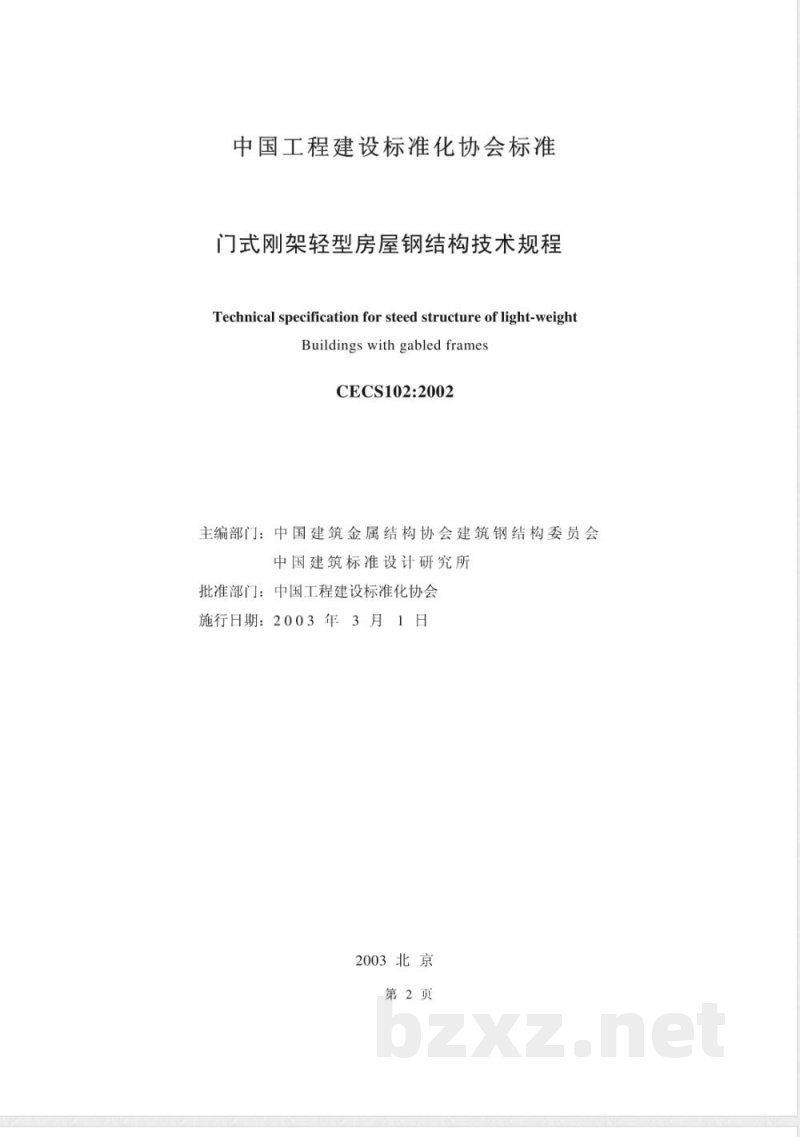

中国工程建设标准化协会标准
门式刚架轻型房屋钢结构技术规程Technical specification for steed structure of light-weightBuildings with gabled framesCECS102:2002
主编部门：中国建筑金属结构协会建筑钢结构委员会中国建筑标准设计研究所
批准部门：中国工程建设标准化协会施行日期：2003年3月1日
2003北京
第2页

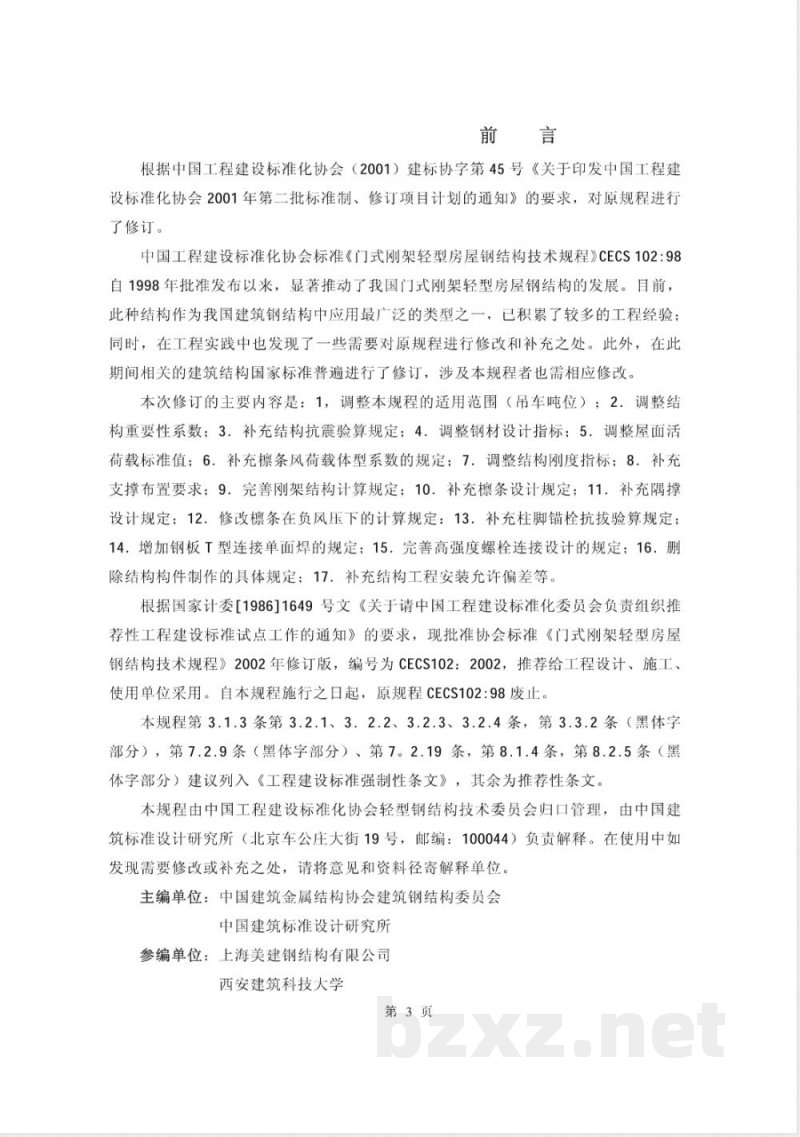

根据中国工程建设标准化协会（2001）建标协字第45号《关于印发中国工程建设标准化协会2001年第二批标准制、修订项目计划的通知》的要求，对原规程进行了修订。
中国工程建设标准化协会标准《门式刚架轻型房屋钢结构技术规程》CECS102:98自1998年批准发布以来，显著推动了我国门式刚架轻型房屋钢结构的发展。目前，此种结构作为我国建筑钢结构中应用最广泛的类型之一，已积累了较多的工程经验；司时，在工程实践中也发现了一些需要对原规程进行修改和补充之处。此外，在此期间相关的建筑结构国家标准普遍进行了修订，涉及本规程者也需相应修改。本次修订的主要内容是：1，调整本规程的适用范围（吊车吨位）；2．调整结构重要性系数；3．补充结构抗震验算规定；4．调整钢材设计指标；5．调整屋面活荷载标准值；6.补充条风荷载体型系数的规定；7．调整结构刚度指标；8.补充支撑布置要求；9.完善刚架结构计算规定；10.补充標条设计规定；11.补充隅撑设计规定；12.修改標条在负风压下的计算规定：13.补充柱脚锚栓抗拔验算规定；14.增加钢板T型连接单面焊的规定；15.完善高强度螺栓连接设计的规定；16.删除结构构件制作的具体规定；17．补充结构工程安装允许偏差等。根据国家计委[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《门式刚架轻型房屋钢结构技术规程》2002年修订版，编号为CECS102：2002，推荐给工程设计、施工、使用单位采用。首本规程施行之日起，原规程CECS102：98废止。本规程第3.1.3条第3.2.1、3.2.2、3.2.3、3.2.4条，第3.3.2条（黑体字部分），第7.2.9条（黑体字部分）、第7。2.19条，第8.1.4条，第8.2.5条（黑体字部分）建议列入《工程建设标准强制性条文》，其余为推荐性条文。本规程由中国工程建设标准化协会轻型钢结构技术委员会归口管理，由中国建筑标准设计研究所（北京车公庄大街19号，邮编：100044）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：中国建筑金属结构协会建筑钢结构委员会中国建筑标准设计研究所
参编单位：上海美建钢结构有限公司西安建筑科技大学
第3页

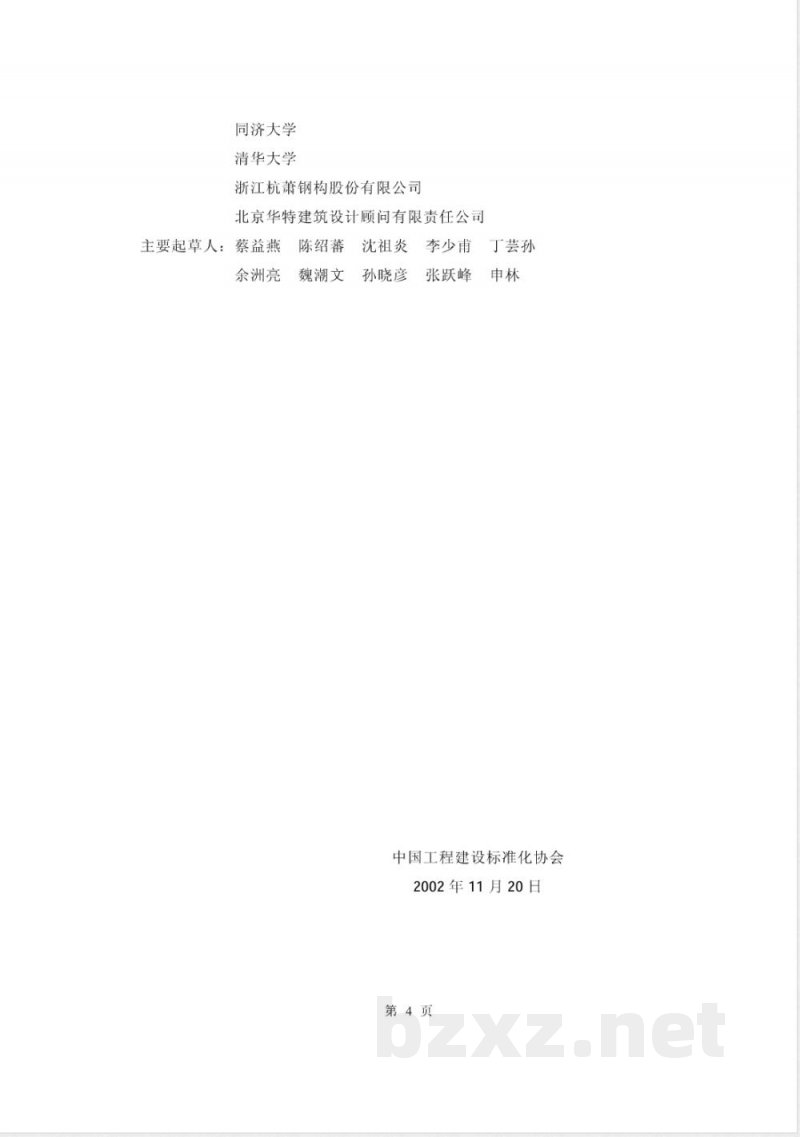

同济大学
清华大学
浙江杭萧钢构股份有限公司
北京华特建筑设计顾问有限责任公司蔡益燕
主要起草人：
余洲亮
陈绍蕃
魏潮文
沈祖炎
孙晓彦
李少甫
张跃峰
丁芸孙
中国工程建设标准化协会
2002年11月20日
第4页

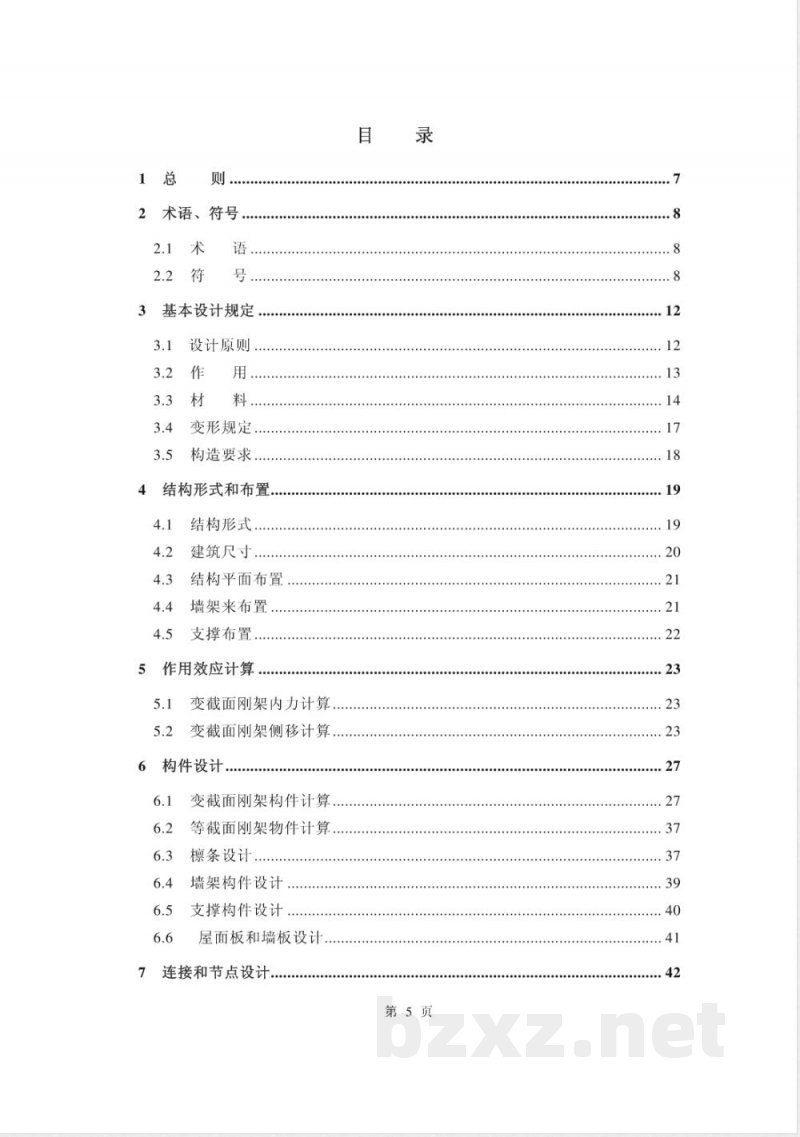

术语、
基本设计规定
设计原则
变形规定
构造要求
结构形式和布置
结构形式
建筑尺寸
结构平面布置
墙架来布置
支撑布置，
作用效应计算
变截面刚架内力计算
变截面刚架侧移计算
构件设计
变截面刚架构件计算
等截面刚架物件计算
擦条设计
墙架构件设计
支撑构件设计
屋面板和墙板设计，
连接和节点设计
第5页
节点设计，
制作和安装
隔热和涂装
附录A
附录B
风荷载计算，
斜卷边Z星冷弯型钢的截面特性，附录 C
附录D
附录E
附录F
卷边槽形冷弯型钢的截面特性．楔形梁在刚架平面内的换算长度系数檀条在风吸力作用下的稳定计算单面角焊缝的技术要求
本规程用词说明
第6页
1总则
1.0.1为了适应门式刚架轻型房屋钢结构的发展，促进其合理的设计、制作和安装，做到技术先进、经济合理、安全适用、确保质量，制定本规程。1.0.2本规程适用于主要承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖和轻型外墙、无桥式吊车或有起重量不大于20t的A1～A5工作级另晰式吊车或3t悬挂式起重机的单层房屋钢结构的设计、制作和安装。门式刚架轻型房屋的外墙亦可采用砌体，此时应符合本规程第4.4.3条的规定。本规程不适用于强侵蚀介质环境中的房屋。1.0.3本规程遵照现行国家标准《建筑结构可靠度设计统一标准》GB50068规定的原则，根据现行国家标准《建筑结构设计术语和符号标准》GB／T50083、《建筑结构荷载规范》GB50009、《建筑抗震设计规范》GB50011、《钢结构设计规范》GB50017、《冷弯薄壁型钢结构技术规范》GB50018、《钢结构工程施工质量验收规范》GB50205等的一般规定，立足于我国轻型房屋钢结构设计和施工的具体条件编制而成。
1.0.4门式刚架轻型房屋钢结构的设计、制限安装和防护要求，本规程未作规定者，均应按现行有关标准执行。
第7页
2.1.1孔opening
2术语、符号　
2.1术语
在建筑的外包面（墙面和屋面）上未设置永久性有效封闭装置的部分。2.1.2散开式建筑openingbuilding外墙面至少有80%澈开的建筑。
2.1.3部分封闭式建筑pariial1yenc1osedbulldinR受外部正风压力的墙面上孔口总面积超过该建筑物其余外包面（墙面和屋面）上孔口面积的总和，并超过该墙毛面积的5%，且建筑物其余外包面的开孔率不超过20%的建筑。
2.1.4封闭式建筑enclosedbuilding在所封闭的空间中无符合部分封闭式建筑或敬开式建筑定义的那类孔口的建筑。
2.1.5边缘带edgestrip
确定围护结构构件和面板上风荷载体型系数时，在外墙和屋面上划分的位于建筑物端部和边缘的区域。凡不属边缘带的均为中间区。如附录A中图A.0.2-2和图A.0.2-3所示。
2.1.6端区end
确定主刚架上风荷载体型系数时，在外墙和屋面上划分的位于建筑物端部和边缘的区域。凡不属端区的均为中间区。如附录A中图A.0.2-1所示。2.1.7有效受风面积effectivewind1oadarea确定风荷载体型系数时取用的承受风荷载的有效面积。2.2符　号
2.2.1作用和作用效应
第8页
F——集中荷载；
H一一刚架挂顶等效水平力；
M——弯矩；
M'一一垂直荷载引起的模条下翼缘侧向弯矩；Mf一一工字形截面两翼缘所承担的弯矩；M，一一构件大头的弯矩设计值；Myo——忽略弹性支座影响的自由翼缘侧向弯矩；N——轴心力；
Ne——欧拉临界力；
N。一一构件小头的轴向压力设计值；-
一高强度螺栓的预拉力；
P一一中间柱（即摇摆柱）承受的荷载；Pf
边柱承受的荷载；
由截面扭转引起的作用于自由翼缘的假想侧向荷载；qy—
一支座反力：
刚架柱顶的水平侧移；
一剪力；
Va——腹板受剪板幅考虑屈曲后强度的抗剪承载力设计值；Ter
利用拉力场时腹板的屈曲剪应力。2.2.2材料指标
钢材抗拉、抗压、抗弯强度设计值；钢材屈服强度；
钢材抗剪强度设计值：
腹板屈曲后抗剪强度设计值。
几何参数
截面毛面积；有效受风面积：
第９页
a一一加劲肋间距；螺栓间距；
B一建筑宽度；
bs——子板件宽度；
d。、d,一一分别为构件小头和大头的截面高度；ew、e,——分别为螺栓中心至腹板和翼缘边缘的距离；H一一屋面至地面的平均高度；
h—一刚架柱高度；
腹板高度；
腹板受压区高度；
he——
截面全部受压时的腹板有效高度；hel、he2——分别为腹板受压区上、下有效截面的高度；Ib、Ic——
分别为横梁和柱的平均截面惯性矩；I。—
截面等效惯性矩；
分别为左、右两柱的截面惯性矩；I、I,-
一刚架跨度；
自由翼缘的计算长度；
S一一纵向柱距；斜梁长度；bzxZ.net
腹板厚度；
截面最大受压纤维的截面模量；W。一一有效截面最大受压纤维的截面模量；We——构件大头有效截面最大受压纤维的截面模量；Wen—有效净截面最大受压纤维的截面模量；Z一一用于计算风荷载的边缘带宽度。2.2.4
计算系数及其它
K——侧向刚度；
第10页
K,——受剪板件的凸曲系数；
K。——受弯板件的凸曲系数；
屋面坡角；
βm——等效弯矩系数；
一一变截面构件的楔率;
抗力分项系数；
放大系数；考虑自由翼缘弹性支承影响的修正系数；n
p—一与板件受弯、受压有关的参数；w
一与板件受剪有关的参数；
楔形柱计算长度系数；
刚架柱与刚架梁的线刚度比值；有效宽度系数；
梁的整体稳定系数：
Pby——均匀弯曲楔形受弯构件的整体稳定系数。第11页
