【国家标准(GB)】 V带线绳粘合强度试验方法

GB/T3688—1998

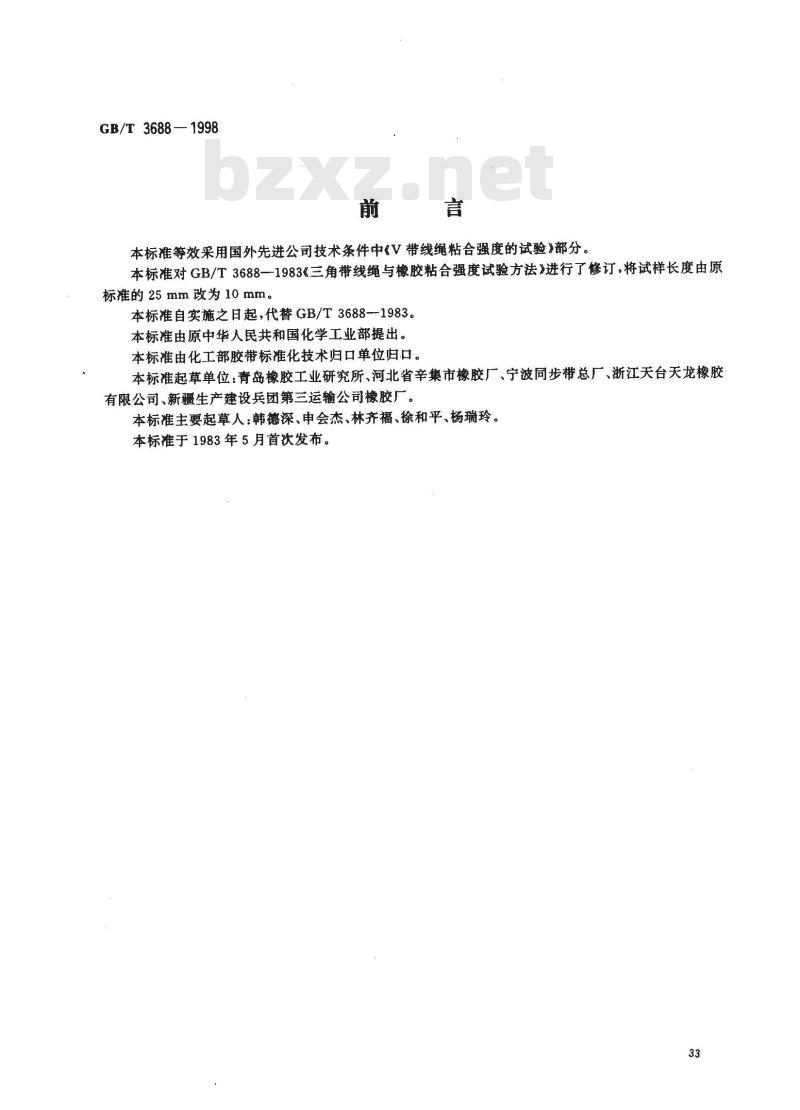

本标准等效采用国外先进公司技术条件中《V带线绳粘合强度的试验》部分。本标准对GB/T3688—1983《三角带线绳与橡胶粘合强度试验方法》进行了修订，将试样长度由原标准的25mm改为10 mm。
本标准自实施之日起，代替GB/T3688—1983。本标准由原中华人民共和国化学工业部提出。本标准由化工部胶带标准化技术归口单位归口。本标准起草单位：青岛橡胶工业研究所、河北省辛集市橡胶厂、宁波同步带总厂、浙江天台天龙橡胶有限公司、新疆生产建设兵团第三运输公司橡胶厂。本标准主要起草人：韩德深、申会杰、林齐福、徐和平、杨瑞玲。本标准于1983年5月首次发布。
1范围

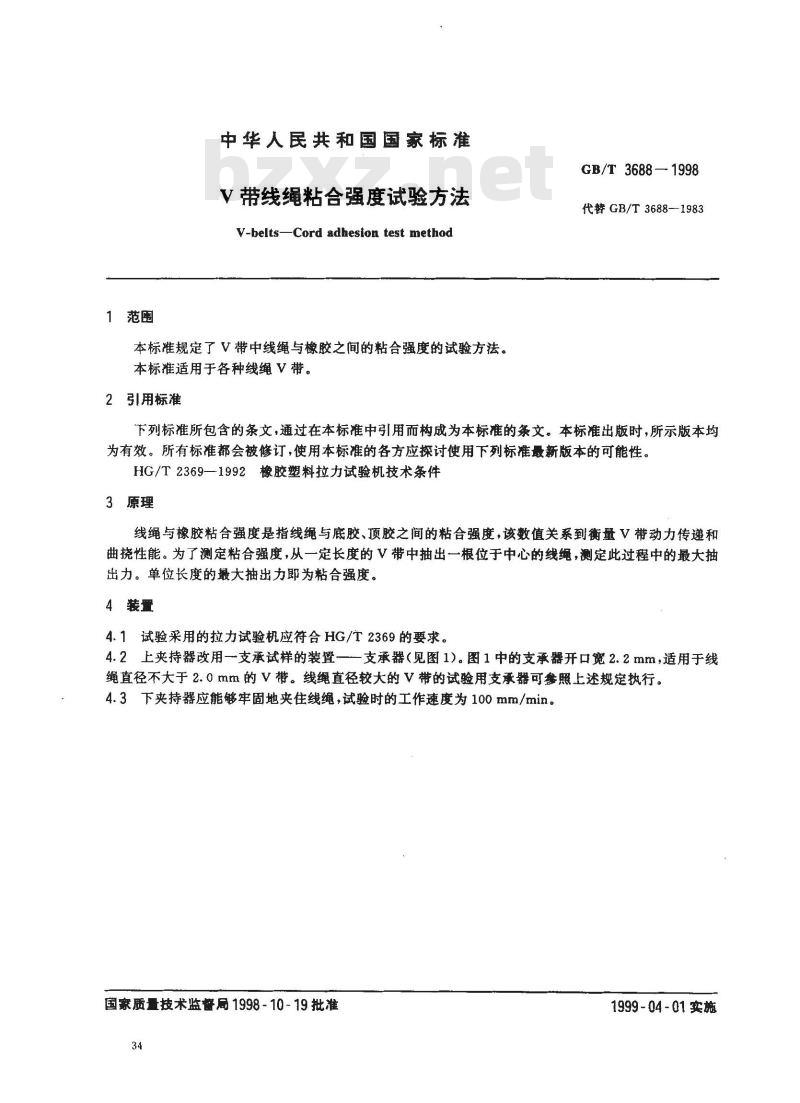

中华人民共和国国家标准
V带线绳粘合强度试验方法
V-belts-Cord adhesion test method本标准规定了V带中线绳与橡胶之间的粘合强度的试验方法。本标准适用于各种线绳V带。
2 引用标准
GB/T3688—1998
代替GB/T3688--1983
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。HG/T2369—1992橡胶塑料拉力试验机技术条件3原理
线绳与橡胶粘合强度是指线绳与底胶、顶胶之间的粘合强度，该数值关系到衡量V带动力传递和曲挠性能。为了测定粘合强度，从一定长度的V带中抽出一根位于中心的线绳，测定此过程中的最大抽出力。单位长度的最大抽出力即为粘合强度。4装置wwW.bzxz.Net
4.1试验采用的拉力试验机应符合HG/T2369的要求。4.2上夹持器改用一支承试样的装置一一支承器（见图1）。图1中的支承器开口宽2.2mm，适用于线绳直径不大于2.0mm的V带。线绳直径较大的V带的试验用支承器可参照上述规定执行。4.3下夹持器应能够牢固地夹住线绳，试验时的工作速度为100mm/min。国家质量技术监督局1998-10-19批准34
1999-04-01实施
5试样
GB/T3688---1998

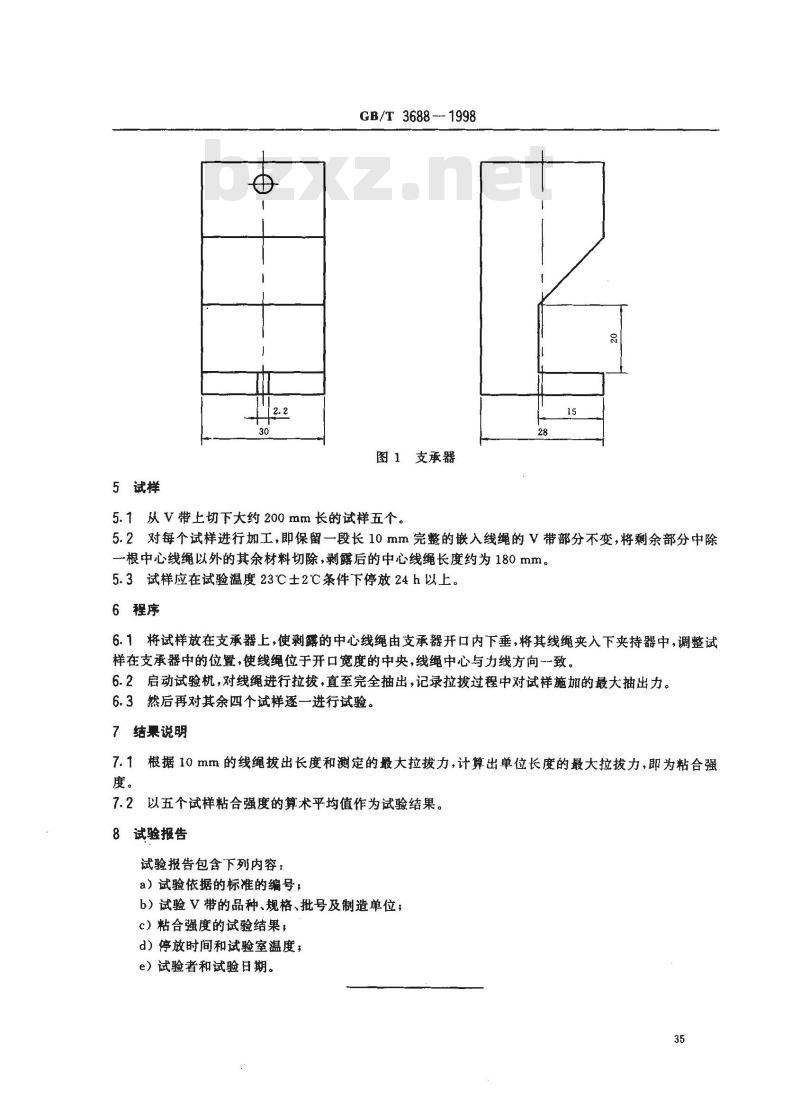

图1支承器
5.1从V带上切下大约200mm长的试样五个。15
5.2对每个试样进行加工，即保留一段长10mm完整的嵌入线绳的V带部分不变，将剩余部分中除一根中心线绳以外的其余材料切除，剥露后的中心线绳长度约为180mm。5.3试样应在试验温度23℃士2℃条件下停放24h以上。6程序
6.1将试样放在支承器上，使剥露的中心线绳由支承器开口内下垂，将其线绳夹入下夹持器中，调整试样在支承器中的位置，使线绳位于开口宽度的中央，线绳中心与力线方向一致。6.2启动试验机，对线绳进行拉拔，直至完全抽出，记录拉拔过程中对试样施加的最大抽出力。6.3然后再对其余四个试样逐一进行试验。7结果说明
7.1根据10mm的线绳拔出长度和测定的最大拉拔力，计算出单位长度的最大拉拔力，即为粘合强度。
7.2以五个试样粘合强度的算术平均值作为试验结果。8试验报告
试验报告包含下列内容：
a）试验依据的标准的编号，
b）试验V带的品种、规格、批号及制造单位；c）粘合强度的试验结果，
d）停放时间和试验室温度；
e）试验者和试验期。
