【国家标准(GB)】 V带的层间粘合强度测定方法

中华人民共和国国家标准
V带的层间粘合强度测定方法
V-belts-Determination of ply adhesionGB 3687-89
代替GB3687—83
本标准参照采用国际标准ISO36一1985《硫化橡胶与织物粘合强度的测定》。1主题内容与适用范围
本标准规定了用剥离法测定V带抗拉层间粘合强度和包布层间粘合强度的方法。本标准适用于C、D、E型及其他类似的帘布结构的V带2引用标准
GB2941橡胶试样停放和试验的标准温度、湿度及时间3定义
剥离力：在剥离试验中，将试样相邻两层剥离开所需要的力。a.
b。层间粘合强度：剥离力与试样宽度之比。峰点：记录曲线上各极大值所处的位置。c.
d。完整曲线：记录曲线上从第一蜂点到最末峰点之间的部分。4试验原理
在拉力试验机上以一定速度在试样粘合层间进行一定长度的剥离，利用自动记录的剥离力曲线计算层间粘合强度。
5试验仪器
本试验采用符合下列要求的拉力试验机：a.动夹持器的工作速度应为50土10mm/min，运动速度应基本恒定；b．带有自动记录剥离力的绘图装置；c、测量误差不大于量程的1%
α．测力部分应是非惯性的（如电子式的)。当使用惯性试验机时，被测力应在量程的15%～85%范围内。
6试样及其制备
6.1尺寸与数量
6.1.1试样应为矩形，宽度为10±0.2mm，长度以能够提供不小于100mm的剥离长度为准。6.1.2每个试验层间制取两个试样。四层及四层以下取一个试验层间的试样，五层以上取两个试验层间的试样。
6.2制备
6.2.1在试验样品上按6.1.1条的长度要求切成段。6.2.2将每段的顶胶及底胶割掉，但首末两层应附有相当于一层布厚度的胶层或包布。6.2.3按6.1.1条的宽度要求切成矩形试样，三层的取首层，四层的取中间层，五层以上的分别取与中华人民共和国化学工业部1989-03-06批准30bzxz.net
1989-12~01实施
GB 3687—89

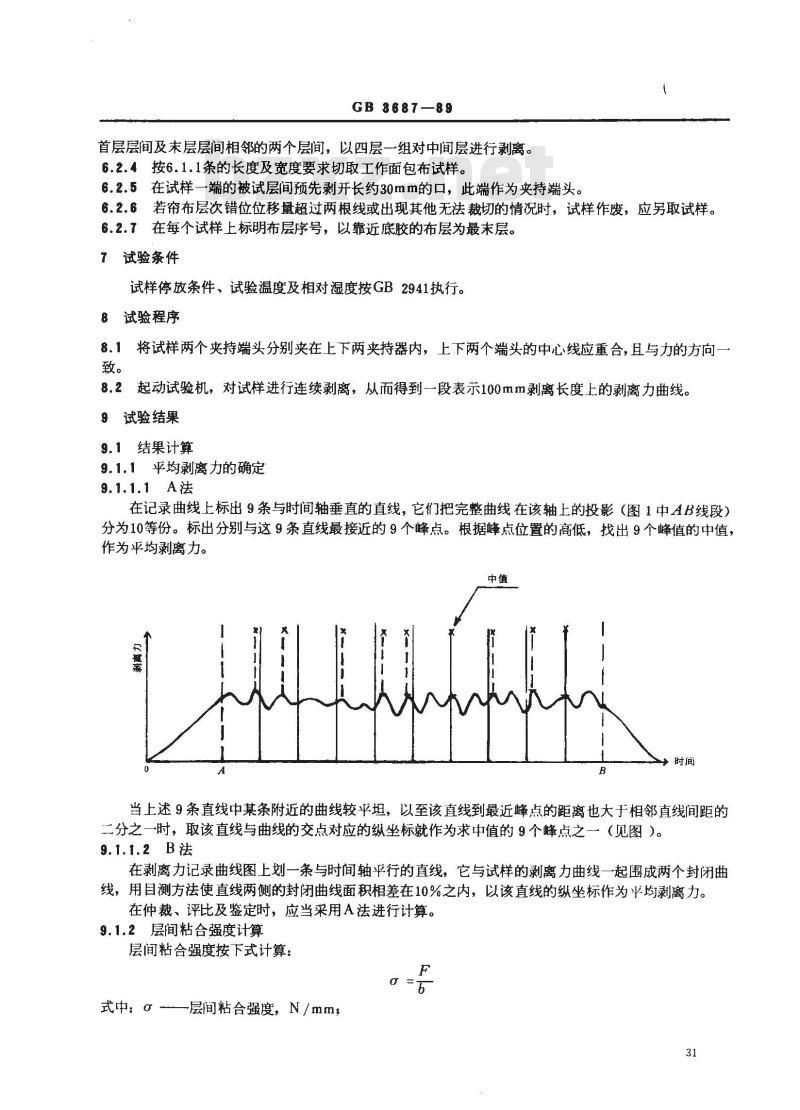

首层层间及末层层间相邻的两个层间，以四层一组对中间层进行剥离。6.2.4按6.1.1条的长度及宽度要求切取工作面包布试样。6.2.5在试样一端的被试层间预先剥开长约30mm的口，此端作为夹持端头。6.2.6若帘布层次错位位移量超过两根线或出现其他无法裁切的情况时，试样作废，应另取试样。6.2.7在每个试样上标明布层序号，以靠近底胶的布层为最未层。7试验条件
试样停放条件、试验温度及相对湿度按GB2941执行。8试验程序
8.1将试样两个夹持端头分别夹在上下两夹持器内，上下两个端头的中心线应重合，且与力的方向一致。
起动试验机，对试样进行连续剥离，从而得到一段表示100mm剥离长度上的剥离力曲线。8.2
9试验结果
9.1结果计算
9.1.1平均剥离力的确定
9.1.1.1 A法
在记录曲线上标出9条与时间轴垂直的直线，它们把完整曲线在该轴上的投影（图1中AB线段）分为10等份。标出分别与这9条直线最接近的9个峰点。根据峰点位置的高低，找出9个峰值的中值，作为平均剥离力。
当上述9条直线中某条附近的曲线较平坦，以至该直线到最近峰点的距离也大于相邻直线间距的二分之一时，取该直线与曲线的交点对应的纵坐标就作为求中值的9个峰点之一（见图）。9.1.1.2 B法
在剥离力记录曲线图上划一条与时间轴平行的直线，它与试样的剥离力曲线一起围成两个封闭曲线，用目测方法使直线两侧的封闭曲线面积相差在10%之内，以该直线的纵坐标作为平均剥离力。在仲裁、评比及鉴定时，应当采用A法进行计算。9.1.2层间粘合强度计算
层间粘合强度按下式计算：
式中：α层间粘合强度，N/mm，F
—平均剥离力，N，
-试样宽度，mm。
结果表示
试验结果包括
GB 3687--89
试验层间的两个试样层间粘合强度的平均值。试验层间的两个试样层间粘合强度平均值的最低值。试验报告
试验报告包括下列内容：
试验带的品种、规格、批号及制造厂名，试验室温度和相对湿度，
试验结果；
停放时间，
试验日期，
试验者。
附加说明：
本标准由青岛橡胶工业研究所归口。本标准由青岛橡胶工业研究所负贡起草。本标准主要起草人张秀香、高群、韩德深。32
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
