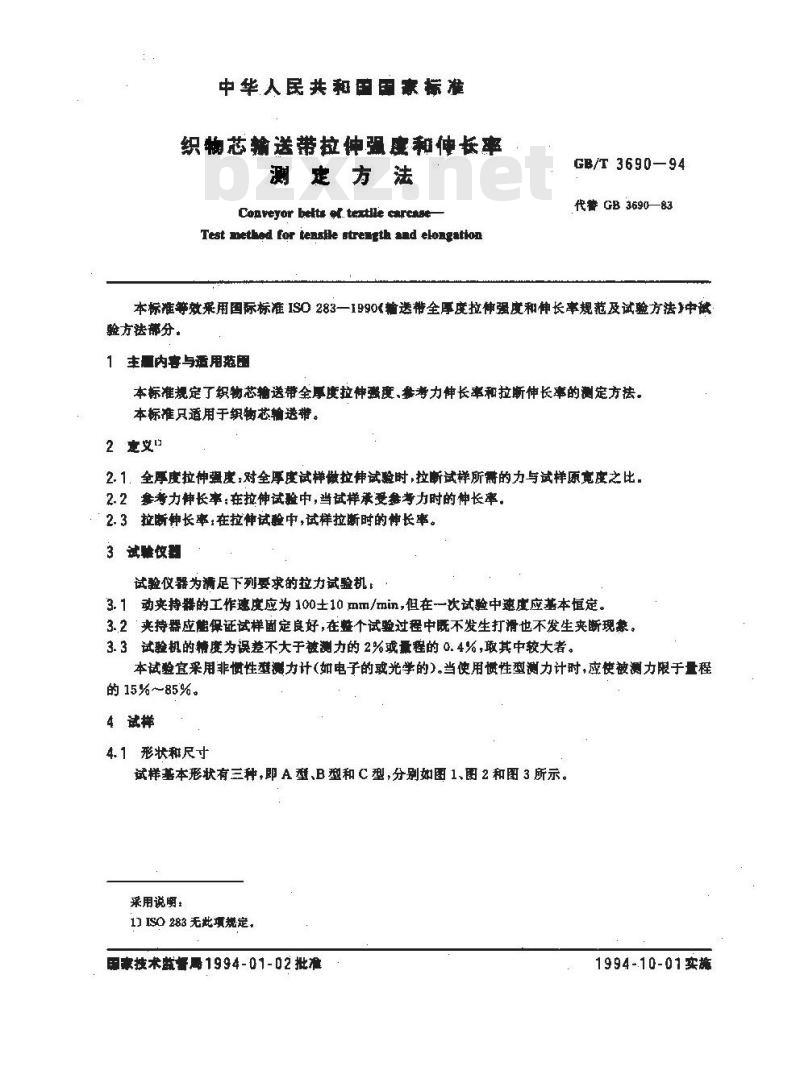

【国家标准(GB)】 织物芯输送带拉伸强度和伸长率测定方法

中华人民共和国国豪标准
织物芯输送带伸强度辑伸长率
测定方法
Conveyor belts ol. textlle carcaseTest method for tensile stregth and elongationGB/T 3690—94
代警 GB 3690—83
本标准等效采用国际标准IS0 283—1990输送带全厚度拉伸强度和伸长率规范及试验方法)中试验方法部分.
1 主是内害与适用范岛
本标准规定了织物芯输送带全厚度拉神离度、参考力伸长率和拉断伸长率的测定方法。本标准只用于织物芯输送带。
2. 1. 全厚度拉伸强度,对全厚度试样做拉神试验时,拉断试样所需的力与试样原竟度之比,2.2套考力律长率：在拉伸试验中，当试样承受鑫考力时的伸长率。2. 3拉断绅长率;在拉伸试验中,试样拉断时的悼长率。3 试验收数
试验仪器为满足下列要求的拉力试验机3. 1动夹持器的工作速度应为 100±10 mm/min,但在一次试验中速度应基本恒定，3.2夹持器应能保证试样面定良好,在整个试验过程中既不发生打滑也不发生夹断现象。3. 3试验机的精度为误差不大于被测力的 2%或量程的 0. 4%,取其中较大者。本试验宜采用非慢性难测力计(如电子的或光学的)。当使用惯性型测力计时，应使被测力限于量程的 15%~85%。
4试样
4. 1 形状和尺寸
试样基本形状有三种,即 A型、B型和 C 型,分别如图 1、图 2 和图 3 所示。采用说明：
1)ISO283无此项规定，
用家技术监纤属 1994- 01-D2 批准1994-10-01实施
4.2数量

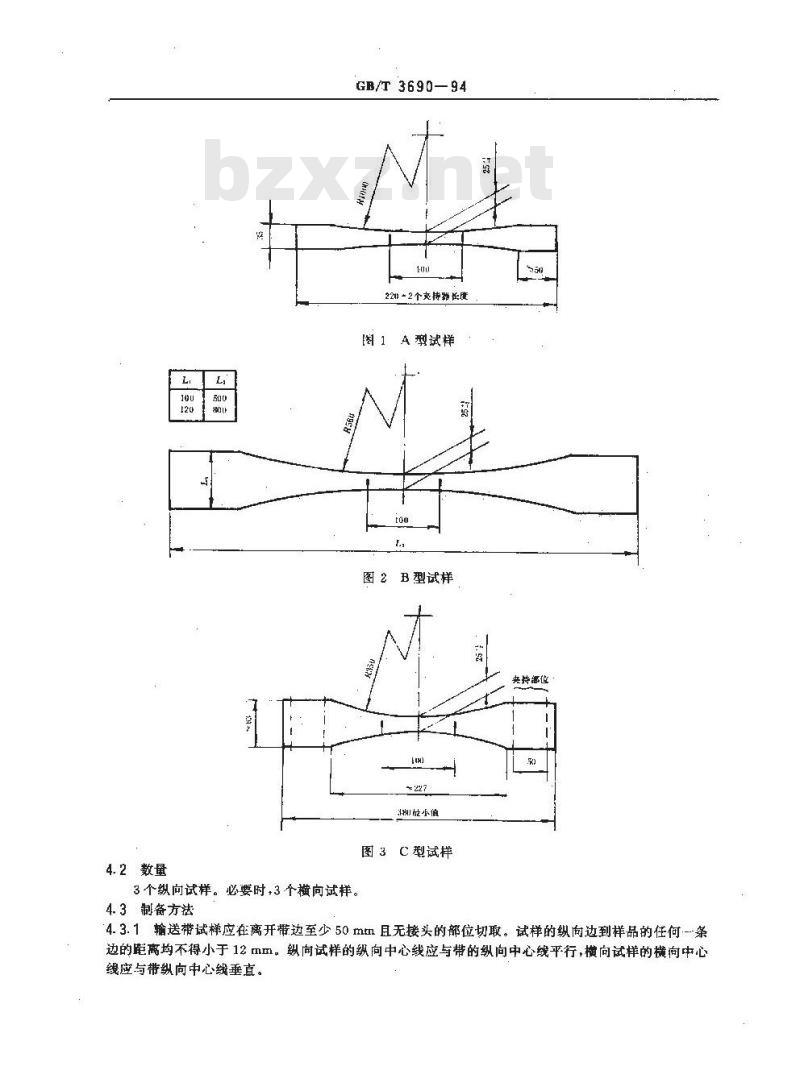

GB/T 3690—94
22 *2个爽器长康
A型试样
B型试样
战小值
图3C型试样
3个纵向试样。必要时，3个横向试样。4.3制备方法
央持愿位
4.3.1输送带试样应在离开带边至少50mm且无接头的部位切取。试样的纵向边到样品的任何条边的距离均不得小于12mm。纵向试样的纵向中心线应与带的纵向中心线平行，横向试样的横向中心线应与带纵向中心线垂直。
GB/T 3690-94

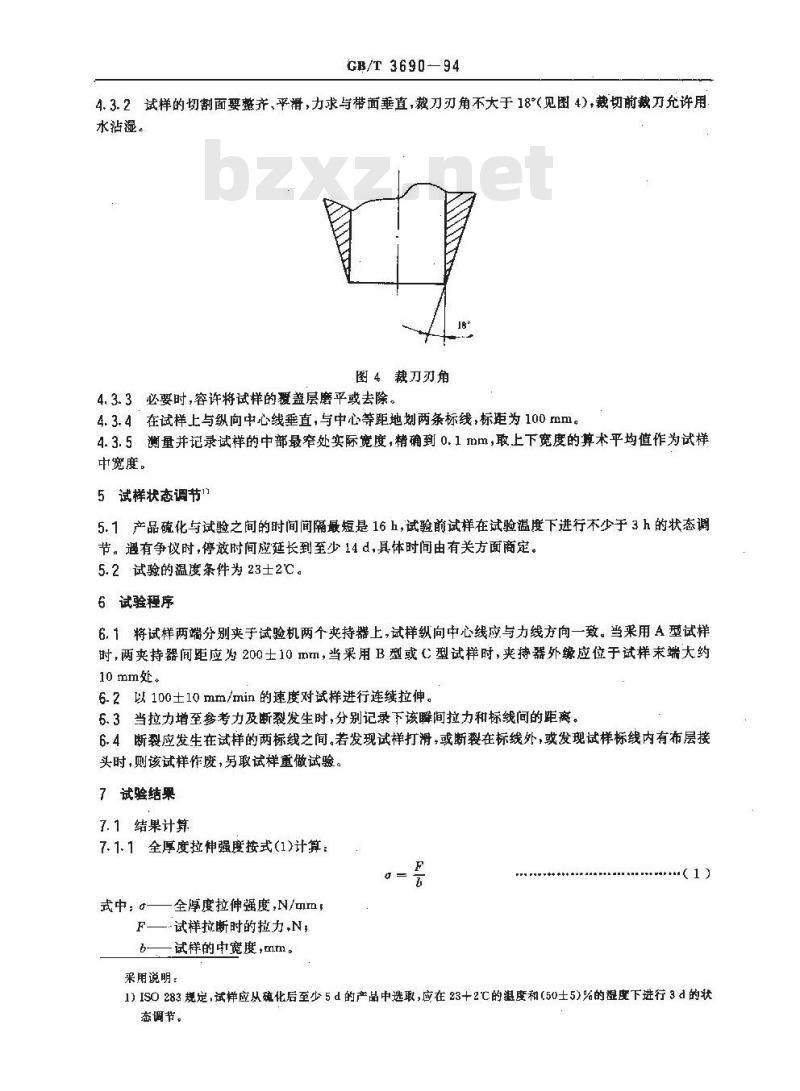

4.3.2试样的切割面要整齐、平滑，力求与带面垂直，裁刀刃角不大于18见图4），裁切前裁刀允许用水沾湿。
图4裁刀刃角
4.3.3必要时，容许将试样的覆盖层磨平或去除。4.3.4在试样上与纵向中心线垂直，与中心等距地划两条标线，标距为100mm。4.3.5测量并记录试样的中部最窄处实际宽度，精确到0.1mm，取上下宽度的算术平均值作为试样中宽度。
5试样状态调节1
5.1产品硫化与试验之间的时间间隔最短是16h,试验前试样在试验温度下进行不少于3h的状态调节。遇有争议时，停放时间应延长到至少14d，具体时间由有关方面商定。5.2试验的温度条件为23士2℃。6试验程序
6.1将试样两端分别夹于试验机两个夹持器上，试样纵向中心线应与力线方向一致。当采用A型试样时，两夹持器间距应为200士10mm，当采用B型或C型试样时，夹持器外缘应位于试样末端大约10 mm处。
6.2以100土10mm/min的速度对试样进行连续拉伸。6.3当拉力增至参考力及断裂发生时，分别记录下该瞬间拉力和标线间的距离。6.4断裂应发生在试样的两标线之间。若发现试样打滑，或断裂在标线外，或发现试样标线内有布层接头时，则该试样作度，另取试样重做试验。7试验结果
7.1结果计算
7.1.1全厚度拉伸强度按式(1)计算：F
式中：a-
全厚度拉伸强度，N/mm
F—·试样拉断时的拉力,N
b——试样的中宽度，mm。
采用说明：
.（1)
1)IS0283规定，试样应从殖化后至少5d的产品中选取，应在23+2℃的温度和（50士5)%的湿度下进行3d的状态调节。
GB/T3690-94bzxz.net

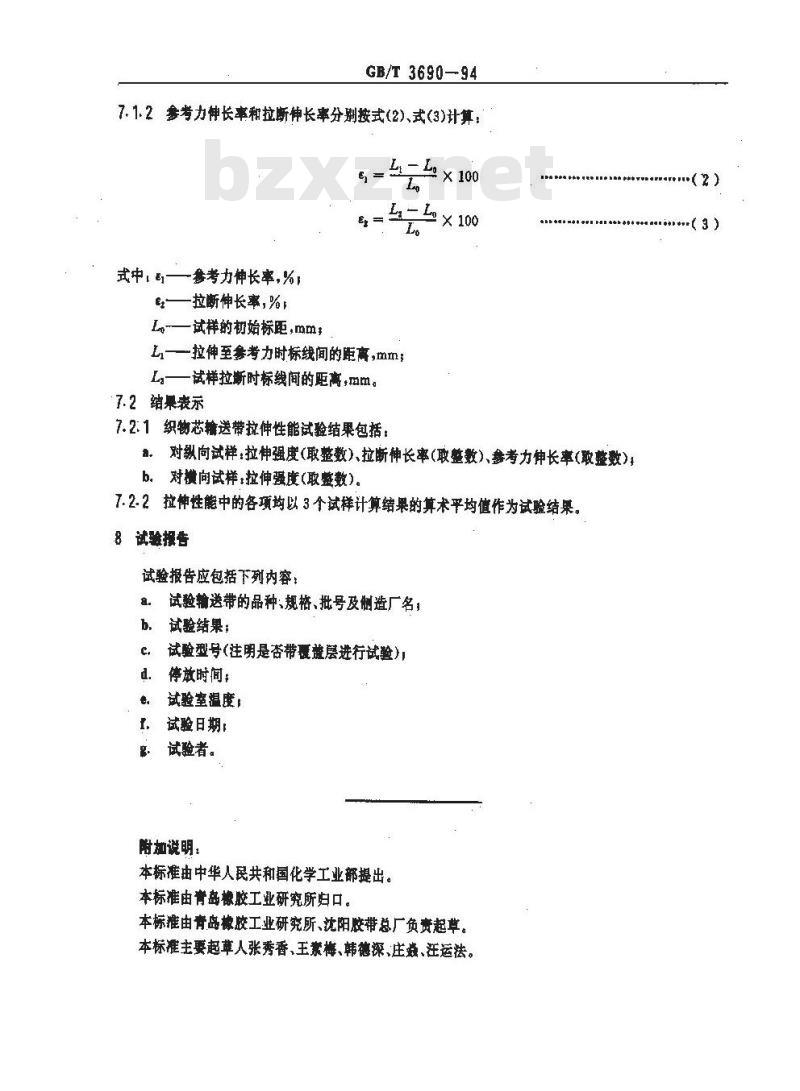

7.1.2参考力伸长率和拉断伸长率分别按式(2)、式(3)计算：L=×100
式中，—参考力伸长率,%,
e——拉断伸长率,%
Lo—试样的初始标距，mm
Li—拉伸至套考力时标线间的距离,mmLg—试样拉断时标线间的距高，mm。7.2结果表示
7.2:1织物芯糖送带拉伸性能试验结果包括×100
。对纵向试样：拉伸强度(取整数）、拉断伸长率(取整数)、参考力伸长率(取整数)；b。对横向试样，拉伸强度(取整数)。7.2.2拉伸性能中的各项均以3个试样计算结果的算术平均值作为试验结果。8试验报告
试验报告应包括下列内容：
试验输送带的品种、规格、批号及制造厂名；试验结果；
试验型号（注明是杏带覆雄层进行试验)，停放时间；
试验室温度，
试验日期：
试验者。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由背岛橡胶工业研究所归口。本标推由育岛橡胶工业研究所、沈阳胶带总厂负责起草。本标准主要起草人张秀香、王素梅、韩德深、庄藏、汪运法。(2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
