【国家标准(GB)】 V带拉伸强度和伸长率试验方法

GB/T 3686—1998

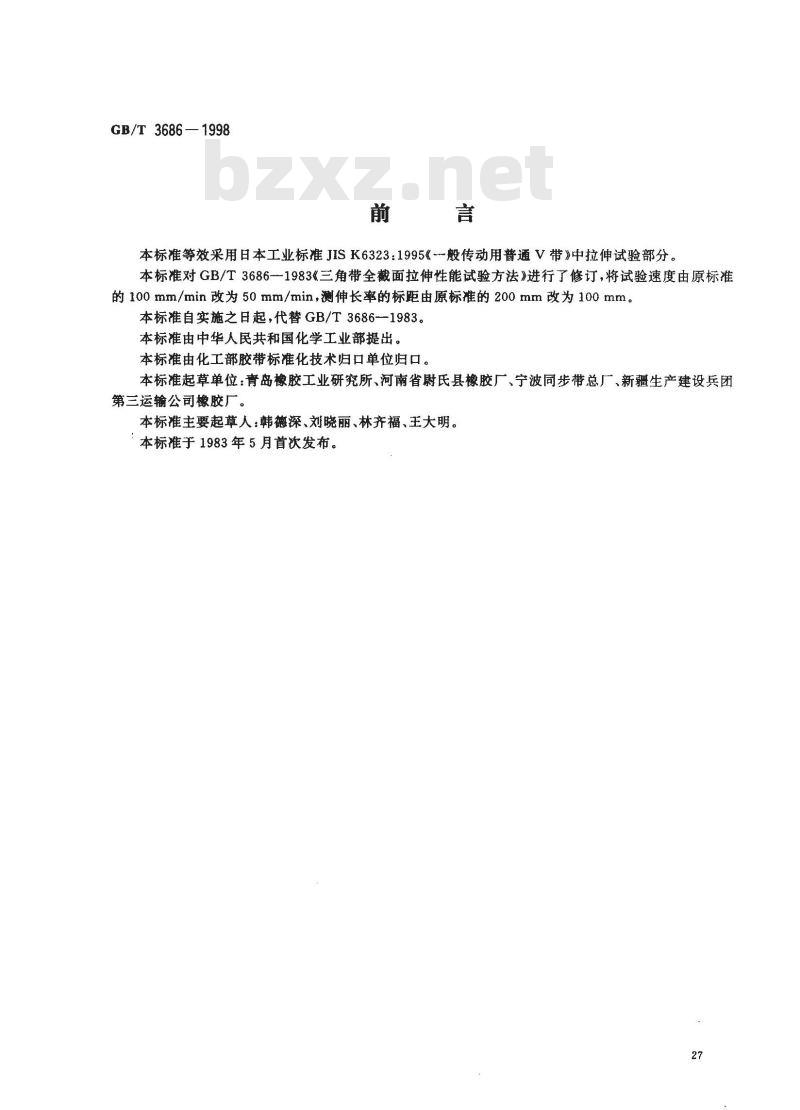

本标准等效采用日本工业标准JISK6323：1995《般传动用普通V带》中拉伸试验部分。本标准对GB/T3686--1983《三角带全截面拉伸性能试验方法》进行了修订，将试验速度由原标准的100mm/min改为50mm/min，测伸长率的标距由原标准的200mm改为100mm。本标准自实施之日起，代替GB/T3686-1983。本标准由中华人民共和国化学工业部提出。本标准由化工部胶带标准化技术归口单位归口。本标准起草单位：青岛橡胶工业研究所、河南省尉氏县橡胶厂、宁波同步带总厂、新疆生产建设兵团第三运输公司橡胶厂。
本标准主要起草人：韩德深、刘晓丽、林齐福、王大明。本标准于1983年5月首次发布。
1范围

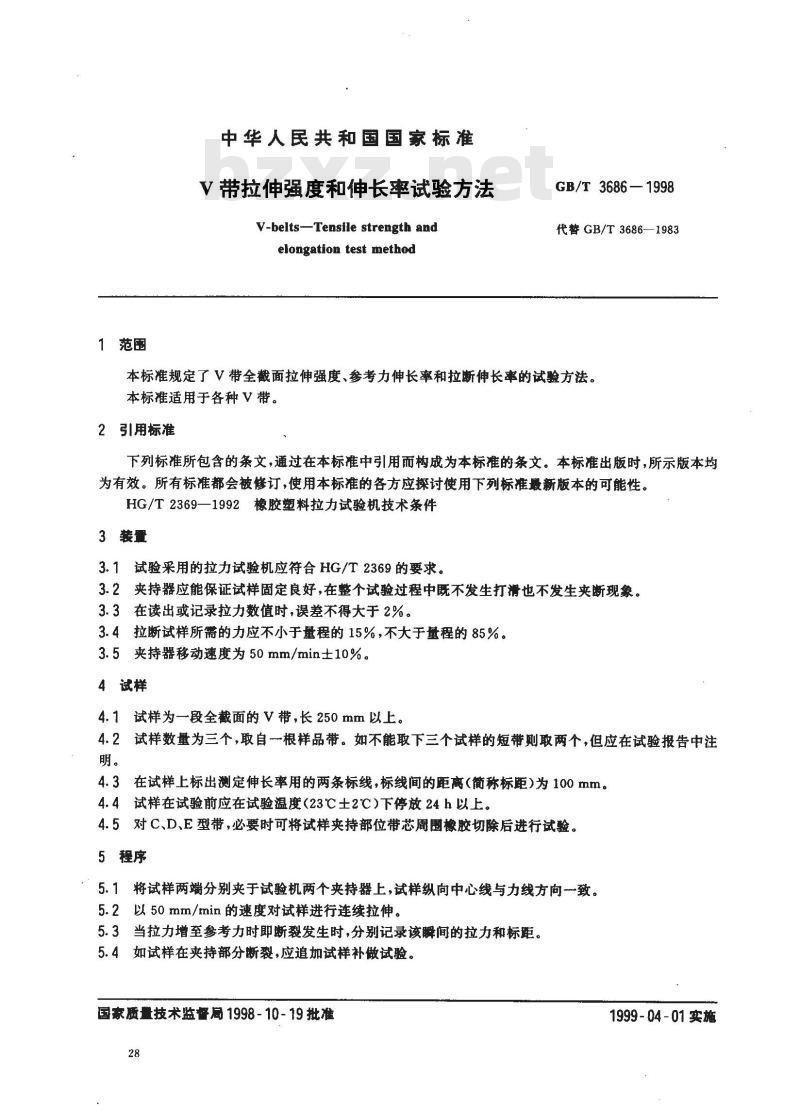

中华人民共和国国家标准
V带拉伸强度和伸长率试验方法
V-belts-Tensile strength andelongation test methodwww.bzxz.net
GB/T 3686—1998
代警GB/T3686—1983
本标准规定了V带全截面拉伸强度、参考力伸长率和拉断伸长率的试验方法。本标准适用于各种V带。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。HG/T2369—1992橡胶塑料拉力试验机技术条件3装量
3.1试验采用的拉力试验机应符合HG/T2369的要求。3.2夹持器应能保证试样固定良好，在整个试验过程中既不发生打滑也不发生夹断现象。3.3在读出或记录拉力数值时，误差不得大于2%。3.4拉断试样所需的力应不小于量程的15%，不大于量程的85%。3.5夹持器移动速度为50mm/min士10%。4试样
4.1试样为一段全截面的V带，长250mm以上。4.2试样数量为三个，取自一根样品带。如不能取下三个试样的短带则取两个，但应在试验报告中注明。
4.3在试样上标出测定伸长率用的两条标线，标线间的距离（简称标距）为100mm。4.4试样在试验前应在试验温度(23℃土2℃)下停放24h以上。4.5对C、D、E型带，必要时可将试样夹持部位带芯周围橡胶切除后进行试验。5程序
5.1将试样两端分别夹于试验机两个夹持器上，试样纵向中心线与力线方向致。5.2以 50 mm/min的速度对试样进行连续拉伸。5.3当拉力增至参考力时即断裂发生时，分别记录该瞬间的拉力和标距。5.4如试样在夹持部分断裂，应追加试样补做试验。国家质量技术监督局 1998~10-19批准28
1999-04-01实施
结果的说明
GB/T 3686—1998
试验结果包括拉伸强度和参考力伸长率或拉断伸长率。参考力伸长率或拉断伸长率按下式计算：6.2
武中：r—
参考力伸长率或拉断伸长率，%，-试样的初始标距，mm；
拉力增至参考力或试样断裂时的标距，mm。L
6.3各项试验结果均以三个试样计算出的算术平均值表示，精确至规定值最低位的下一位。对只能取两个试样的短带的试验结果以两个试样算术平均值表示。试验报告
试验报告包含下列内容：
a）试验依据的标准的编号，
b）试验√带的品种、规格、批号及制造单位；c）拉伸强度和伸长率的试验结果，d）停放时间和试验室温度；
e）试验者和试验日期。
