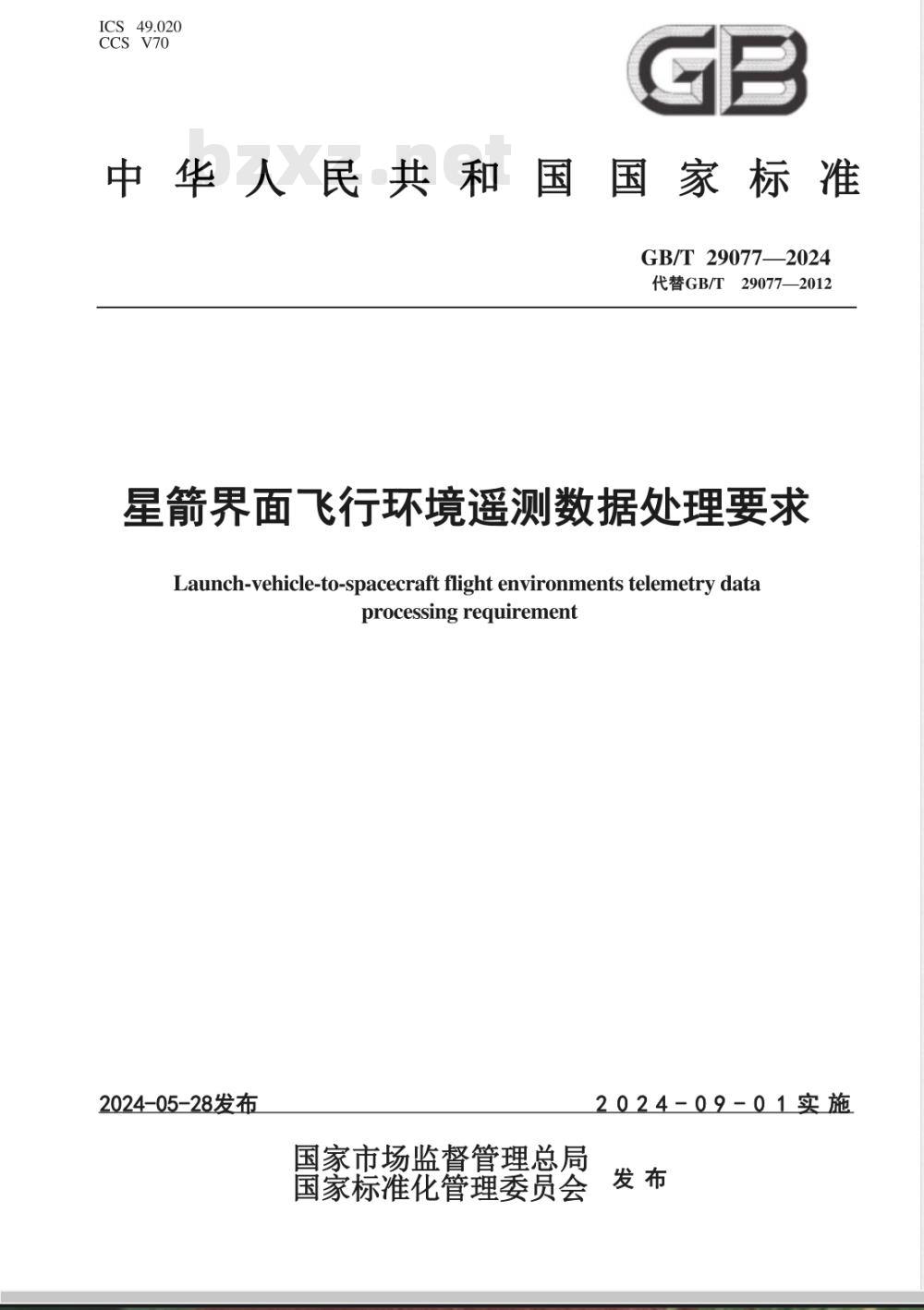

【国家标准】 星箭界面飞行环境遥测数据处理要求

5.2.1.4声学噪声
声学噪声参数数量和测点位置要求如下：GB/T29077—2024
a）应至少布置1个声学噪声参数测点，声学噪声参数为单向测量，一般为垂直整流罩壁面指向火箭中心轴线；
b）声学噪声参数测点应布置于整流罩内具有代表性声场的位置，一般选取整流罩上对应的空间空旷、遮挡较少位置。
5.2.1.5冲击加速度
冲击加速度参数数量和测点位置要求如下：a）应至少布置1个两向冲击加速度参数测点，并明确冲击加速度参数的方向，应包含冲击最大方向，一般为火箭坐标系的轴、径两方向；b）冲击加速度参数测点应布置在靠近星箭界面且能够反映星箭界面冲击环境的典型位置处，并尽量布置在框架或条等结构刚度较大的位置，5.2.1.6稳态压力
应至少布置1个内压测点，安装于卫星支架上可反映起飞到抛罩、抛罩后到星箭分离时的压力环境的位置。
5.2.1.7温度
至少布置2个温度测点，1个测点测量整流罩内空间温度，1个测点测量星箭界面温度，测量星箭界面的温度测点选择贴壁安装，条件不充许时，应靠近星箭界面。5.2.2测量参数的量程选择
测量参数的量程由火箭方根据以往飞行遥测结果或理论预示结果确定，既要保证测量精度，又不应出现限幅现象。具体如下：
a）过载参数、低频振动参数、高频振动参数、声学噪声参数及冲击加速度参数的传感器量程宜为最大估计值的+3dB左右；
稳态压力参数的传感器量程宜为0Pa~1013255Pa，温度参数的传感器量程宜为-60℃b)
5.2.3采样频率与滤波要求
采样频率与滤波要求如下。
a）过载参数的采样率应不小于30Hz。过载参数在采样之前应先进行10Hz以内的低通滤波，抑制频率混叠
b）低频振动参数的采样率宜不小于512Hz，如采集系统满足不了，则应不小于300Hz．低频振动参数在采样之前应先进行2Hz100Hz的带通滤波，抑制频率混叠。高频振动参数的采样率应不小于5120Hz。高频振动参数在采样之前应先进行10Hz~2000Hz的带通滤波，抑制频率混叠。声学噪声参数的采样率应不小于25600Hz。声学噪声参数在采样之前应先进行20Hzd)
10000Hz的带通滤波，抑制频率混叠。冲击加速度参数的采样率宜不小于51200Hz，如采集系统满足不了，则应不小于25600Hz。冲e)
击加速度参数在采样之前应先进行100Hz~10000Hz的带通滤波，抑制频率混叠。f)稳态压力的采样率应不小于20Hz。3
GB/T 29077—2024
g）温度的采样率应不小于20 Hz。6数据处理和方法
6.1数据预处理程序
6.1.1数据质量检查
时间历程遥测数据需要检查数据质量，通过自视检查所测信号的时间历程，辨识信号的基本特征！并将其与测量时已知的物理事件相关联，以验证该信号的基本特征与产生该信号的物理时间机理的一致性。若时间历程信号与参数物理过程实质不一致，该参数可视为无效，遥测故障段需要标识出来，并且不予处理。
6.1.2过载、稳态压力和温度
因为过载、稳态压力和温度随时间变化缓慢，某一时刻信号的突然增大或减小应视为干扰信号，应被剔除或根据相邻时刻信号的大小为该时刻信号做适当处理。6.1.3低频振动、高频振动、声学噪声和冲击加速度6.1.3.1数据质量鉴定
通过时间历程曲线检查数据质量。通过信号振幅变化情况是否合理判断信号是否正常，6.1.3.2伪信号识别
随机信号在某一时刻其概率密度值出现超过平均值士3倍标准差时称其为伪信号，应被易剔除或根据其相邻时刻信号的大小对伪信号做适当处理，6.1.3.3趋势项去除
在对低频振动、高频振动、声学噪声和冲击参数进行快速傅里叶变换(FFT）分析或冲击响应(SRS）分析时对应去除不应有的趋势项。6.1.3.4中心化处理
低频振动、高频振动、声学噪声参数当其平均值不为零时，应进行中心化处理。6.2数据处理要求
6.2.1过载
过载数据应包含起飞到星箭分离时刻的时间历程数据。6.2.2低频振动
低顺振动参数处理要求如下：
a）应包含起飞到星箭分离时刻的时间历程数据：b）应将典型工况数据处理成傅里叶谱和放大因子Q为10或20的冲击响应谱；c）数据处理长度一般选取1帧，每帧数据长度至少为1024点；d）发射任务剖面中需要分析的典型工况一般包括：起飞、跨音速至最大动压段、发动机启动及关机、结构分离和其他振动较大时段。4
6.2.3高频振动
高频振动参数处理要求如下：
a）应包含起飞到星箭分离时刻的时间历程数据：b）应将典型工况数据处理成傅里叶谱和功率谱密度；c）数据处理长度一般选取8帧～16帧，每顿数据长度至少为1024点；GB/T29077—2024
发射任务部面中需要分析的典型工况一般包括：起飞、跨音速至最大动压段、发动机平稳工作段和其他振动较大时段。
6.2.4声学噪声
声学噪声参数处理要求如下：
a）应包含点火起飞到整流罩分离时刻的时间历程数据；b）应将典型工况数据处理成1/3或其他倍频程声压谱；c）数据处理长度一般选取16帧，每帧数据长度至少为2048点；d）发射任务剖面中需要分析的典型工况一般包括：点火起飞、跨音速至最大动压段。6.2.5冲击加速度免费标准下载网bzxz
冲击参数处理要求如下：
a）应包含典型分离过程的时间历程数据：b）应将典型分离过程数据处理成放大因子Q为10的1/12或其他倍频程冲击响应谱：e）数据处理长度应覆盖整个分离过程，选取信号起始点应接近零幅值，截止点的量级应不大于最大量级的10%：
发射任务部面中需要分析的典型工况一般包括：级间分离、整流罩分离及星箭分离等典型分离过程。
6.2.6稳态压力
应包含从火箭起飞到星箭分离时刻的时间历程数据，6.2.7温度
温度数据应包含从火箭起飞到星箭分离时刻的时间历程数据。6.3输出数据格式
6.3.1过载
过载参数数据输出格式要求如下：a）应包括时间历程数据文件；
第二列为对应过载、以重力加速度计(g)。b）数据文件第一列为时间、单位为秒(s)，6.3.2低频振动
低频振动参数数据输出格式要求如下：a）应包括时间历程、傅里叶谱和冲击响应谱处理结果的数据文件；b）时间历程数据文件第一列为时间、单位为秒(s)，货第二列为对应加速度、以重力加速度计(g):
傅里叶谱和冲击响应谱处理结果数据文件第一列为频率、单位为赫兹(Hz)，速度谱值、以重力加速度计(g)。第二列为对应加
