【YY医药标准】 齿科银汞调合器

中华人民共和国医药行业标
YY/T0273—1995
齿科银汞调合器
Dental amalgamators
1995-11-14发布
国家医药管理局发布
1996-05-01实施
YY/T0273—1995

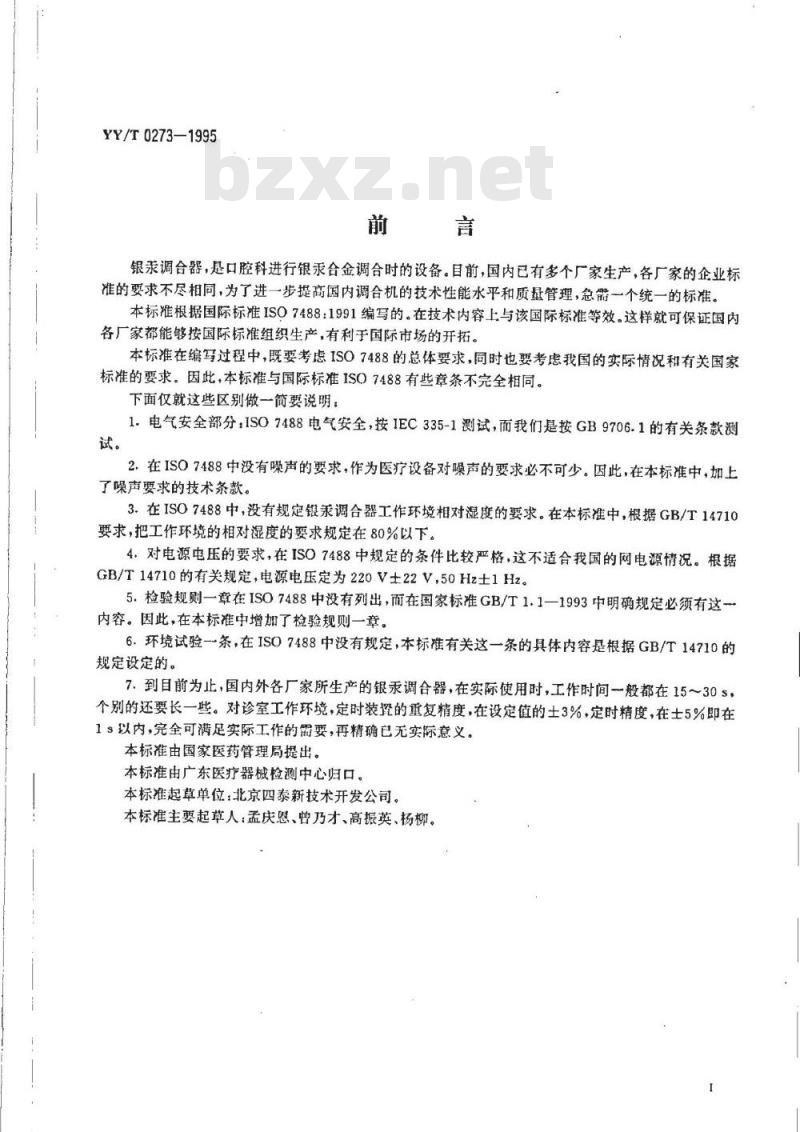

银汞调合器，是口腔科进行银汞合金调合时的设备。目前，国内已有多个厂家生产，各厂家的企业标准的要求不尽相同，为了进一步提高国内调合机的技术性能水平和质量管理，急解一个统一的标准。本标准根据国际标准ISO7488：1991编写的。在技术内容上与该国际标准等效。这样就可保证国内各厂家都能够按国际标准组织生产，有利于国际市场的开拓。本标准在编写过程中，既要考虑ISO7488的总体要求，同时也要考虑我国的实际情况和有关国家标准的要求。因此，本标准与国际标准ISO7488有些章条不完全相同。下面仅就这些区别做一简要说明：试。
1.电气安全部分：ISO7488电气安全，按IEC335-1测试，而我们是按GB9706.1的有关条款测2、在ISO7488中没有噪声的要求，作为医疗设备对噪声的要求必不可少。因此，在本标准中，加上了噪声要求的技术条款。
3.在ISO7488中，没有规定银汞调合器工作环境相对湿度的要求。在本标准中，根据GB/T14710要求，把工作环境的相对湿度的要求规定在80%以下。4．对电源电压的要求，在ISO7488中规定的条件比较严格，这不适合我国的网电源情况。根据GB/T14710的有关规定，电源电压定为220V士22V，50Hz士1Hz。5.检验规则一章在ISO7488中没有列出，而在国家标准GB/T1.1一1993中明确规定必须有这一内容。因此，在本标准中增加了检验规则一章。6.环境试验一条，在ISO7488中没有规定，本标准有关这一条的具体内容是根据GB/T14710的规定设定的。
7.到目前为止，国内外各厂家所生产的银汞调合器，在实际使用时，工作时间一般都在15～30s，个别的还要长一些。对诊室工作环境，定时装翟的重复精度，在设定值的士3%，定时精度，在士5%即在1s以内，完全可满足实际工作的需要，再精确已无实际意义。本标准由国家医药管理局提出。本标准由广东医疗器械检测中心归口。本标准起草单位：北京四泰新技术开发公司。本标准主要起草人：孟庆恩、曾乃才、高振英、杨柳。KAoNrKAca
YY/T02731995

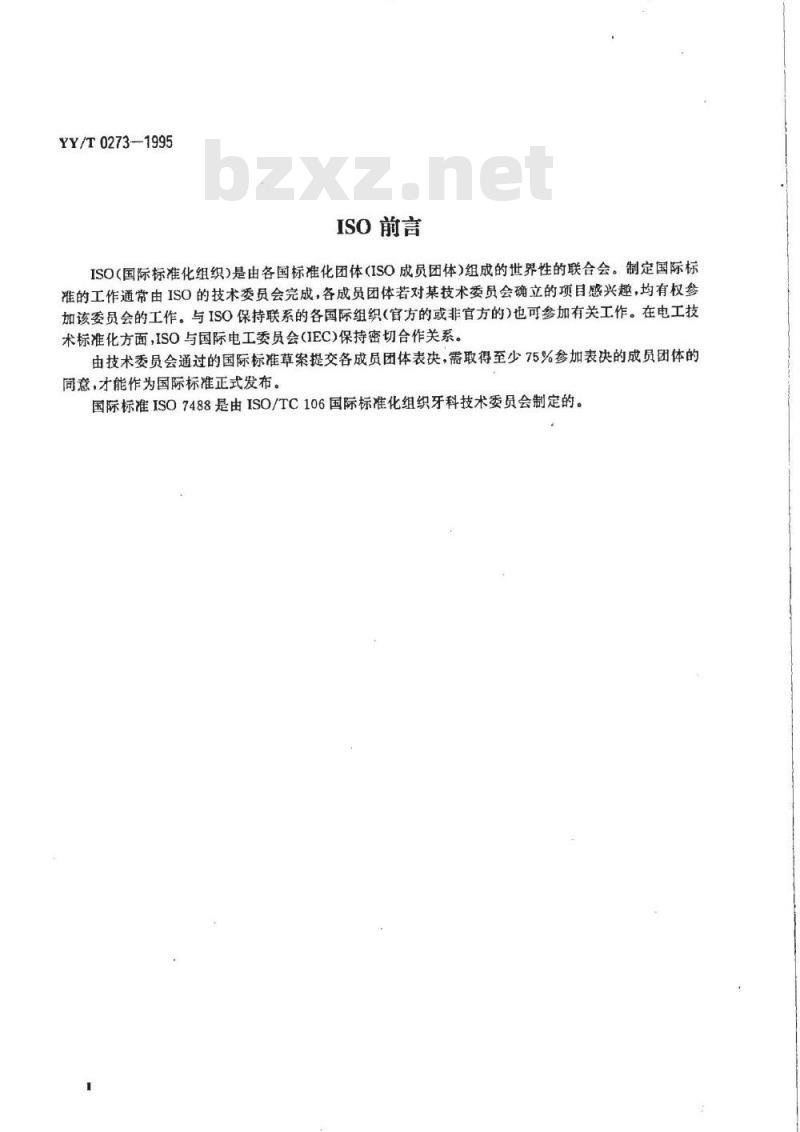

ISO前言
ISO（国际标准化组织）是由各国标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会确立的项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织（官方的或非官方的）也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，需取得至少75%参加表决的成员团体的同意，才能作为国际标准正式发布。国际标准ISO7488是由ISO/TC106国际标准化组织牙科技术委员会制定的。YY/T0273—1995

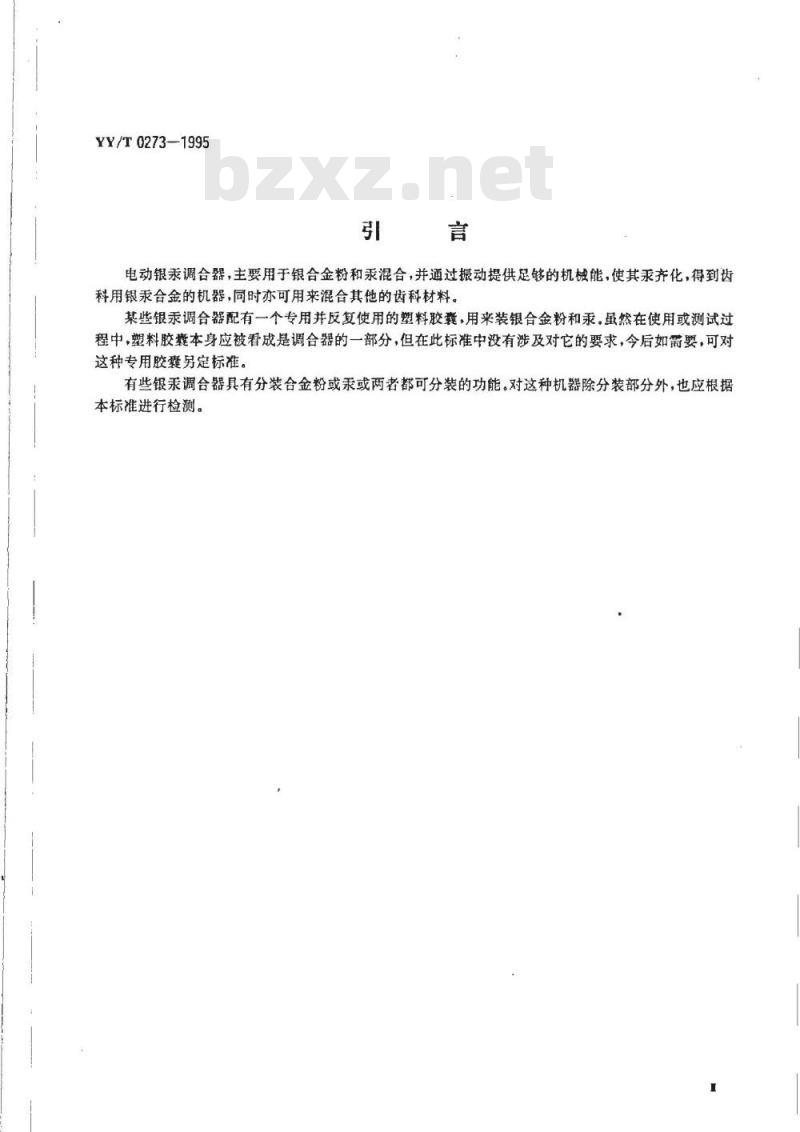

电动银汞调合器，主要用于银合金粉和汞混合，并通过振动提供足够的机械能，使其汞齐化，得到齿科用银汞合金的机器，同时亦可用来混合其他的齿科材料。某些银汞调合器配有一个专用并反复使用的塑料胶囊，用来装银合金粉和汞。虽然在使用或测试过程中，塑料胶囊本身应被看成是调合器的一部分，但在此标准中没有涉及对它的要求，今后如需要，可对这种专用胶囊另定标准。
有些银汞调合器具有分装合金粉或汞或两者都可分装的功能。对这种机器除分装部分外，也应根据本标准进行检测。
TrYkAoNkAca

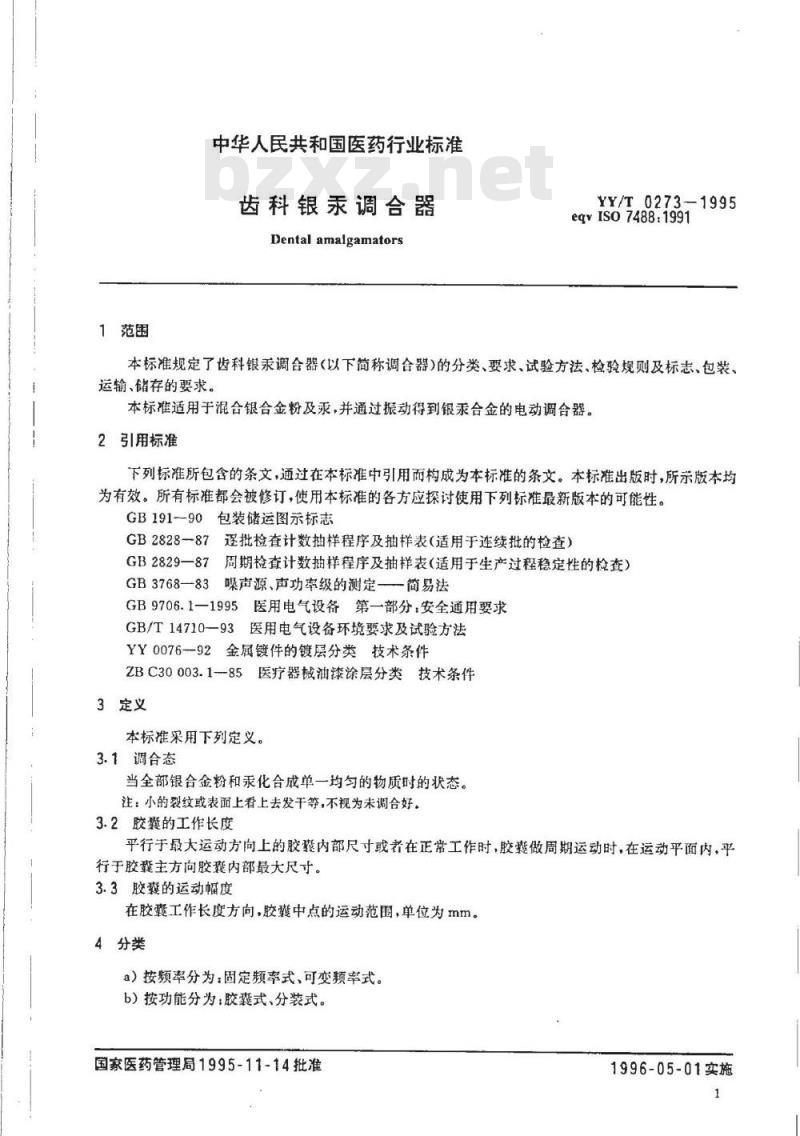

1范围
中华人民共和国医药行业标准
齿科银汞调合器
Dental amalgamators
YY/T0273-1995
eqvIS07488.1991
本标准规定了齿科银汞调合器（以下简称调合器）的分类、要求、试验方法、检验规则及标志、包装、运输、储存的要求
本标准适用于混合银合金粉及汞，并通过振动得到银汞合金的电动调合器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90包装储运图示标志
GB2828一87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB282987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3768—83噪声源、声功率级的测定——简易法GB9706.1一1995医用电气设备第一部分：安全通用要求GB/T14710—93医用电气设备环境要求及试验方法YY0076-92金属镀件的镀层分类技术条件ZBC30003.185医疗器械油漆涂层分类技术条件3定义
本标准采用下列定义。
3.1调合态
当全部银合金粉和汞化合成单一均匀的物质时的状态。注：小的裂纹或表面上看上去发干等，不视为未调合好。3.2胶囊的工作长度
平行于最大运动方向上的胶整内部尺寸或者在正常工作时，胶做周期运动时，在运动平面内，平行于胶囊主方向胶囊内部最大尺寸。3.3胶囊的运动幅度
在胶囊工作长度方向，胶囊中点的运动范围，单位为mm。4分类
a）按频率分为：固定频率式，可变频率式。b）按功能分为：胶囊式、分装式。国家医药管理局1995-11-14批准1996-05-01实施
5要求
YY/T0273-1995
5.1工作条件：环境温度5~40C，相对湿度≤80%，电源AC220V土22V，50Hz土1Hz。5.2电气安全
调合器的电气部件应符合GB9706.1中的I类B型设备的规定。5.2.1从电源插头接地脚至被保护的任一点之间的阻抗不大于0.2n。5.2.2在网电源部分和设备机身之间的电介质强度应能承受1500V，历时1min的耐压试验，无闪络或击穿现象。
5.2.3在正常使用情况下，对地涌电流不大于0.5mA，单一故障状态下，对地漏电流不大于1mA。5.3调合器环境试验应符合GB/T14710中气候环境试验I组，机械试验【组的要求。5.4机械安全
5.4.1胶囊式调合器应配有防护罩。5.4.2操作者经常接触到的活动部件应光滑不应有锋利的边角。5.4.3夹头应满足下列要求：
a）正常操作时，在安装和取下胶囊过程中不应使胶受到损坏而发生汞的泄漏：b）调合器以厂家推荐的频率操作时，胶应安全，夹持牢固；c）胶的安装位置应固定并可重复。5.5胶囊的振动频率
5.5-1固定率调合器
在任何设定频率下，运行不少于15s或厂家推荐的在该设定的频率下的最长运行时间内，在下列各项规定条件下，作单独测定时，调合器的频率变化不应超过土2Hz。a）电源电压在士5%范围内变化，或者厂家指定的电源电压范围（必须双盖士5%的变化范围）；b）塑料胶囊内所含合金粉及汞的总质量按厂家规定的范围内改变时；c）按厂家推荐的最大运行时间连续三次进行汞齐化操作时。5.5.2可变频率调合器
在任何频率和功率条件下，以厂家推荐的最大时间间隔运行时，它的频率变化应在士1Hz范围内。5.6胶囊的振动幅度
以厂家推荐的最大时间间隔运行时，振幅变化应在土1mm范围内。5.7定时
调合器应有定时装登，以供选择和控制调合时间。定时装置可以是连续可调型的，也可以是步进设定型的。
应满足下列各项要求。
a）最小分度值应不大于5s；
b）定时精度：误差不超过士0.5s；c）重复精度应小于士2%。
5.8调合
用调合器对厂家所推荐的任何合金粉或胶囊进行调合时，用厂家所推荐的调合时间，应能够使合金完成汞齐化。
5.9稳定性
在厂家推荐的最长时间内，以任何频率运行时，机器在平滑玻璃面上的移动距离不应超过5mm。5.10噪声
胶囊式调合器噪声不应超过65dB；分装式调合器噪声不应超过72dB。5.11外观
TrKANiKAca
YY/T0273-1995
调合器金属外壳和部件表面采用电镀时，应符合YY0076第IV类的外观规定。若采用涂滦处理，应符合ZBC30003.1中第Ⅱ类的外观规定。6试验方法
6.1试验条件
a）温度：室温；
相对湿度：<80%，
电源：198~242V，49~51Hz；
b）将调合器置于牢固支撑的光沿、平整的水平玻璃面上。胶粪内装有600mg士2.5mg合金粉和汞(按厂家给定的配汞比例)。
6.2电气安全
6.2.1对地绝缘电阻试验：按GB9706.1中的18f条进行试验，结果应符合5.2.1的要求。6.2.2电介质强度试验：按GB9706.1中第20.4条进行试验，结果应符合5.2.2的要求。6.2.3电流试验：按GB9706.1中第19条进行试验，结果应符合5.2.3的规定。6.3环境试验应按GB/T14710的要求进行。6.4机械安全、调合、稳定性、外观：用目力观察，应符合5.4、5.8、5.9、5.11的要求。6.5胶囊振动频率
6.5.1仪器
采用非接触式的“数字闪光测速仪”6.5.2试验程序bzxZ.net
按5.5条要求测定振动率前至少2h不要启动机器。6.5.3固定频率调合器
根据6.1条所规定的试验条件，测定调合器的振动频率。在全部的测试中，都从启动1s后标起。如分两个频率档次要分别加以测量。进行三次测试，取三次的平均值作为测量结果。6.5.4可变频率调合器
根据6.1条规定的试验条件，进行频率测量。在调合器给定的频率范围内，取两个端点和中点附近的一点作为测量点，由低至高分别设定为1、2和3点，并按上升、下降的顺序：1-+2→3、32→1.从上端和下端两个方向调向设定点。上下两端的位置，是指经过校准的或者有刻度指示的位置，而不是可调旋钮两端的极限位置。取5次测定值的平均值（精确到0.1Hz)作为每一测定点的真实频率，根据实测的真实频率与测量点的公称值比较，看是否符合5.5.2的要求。6.6胶囊的振动幅度
6.6.1仪器
a）高亮度照明灯，例如钨丝灯；b）能测定胶囊振动时两点间距离的工具，如游标卡尺等。6.6.2试验程序
在胶囊接近中点的部位做一标记，装入600mg士2.5mg合金粉和按厂家推荐的配汞量所对应的汞。将胶囊装在调合器上，启动调合器，用强光源照射胶囊上的测量标记，测量时精确到1mm，结果应符合5.6的要求。
在所有的测试中，都在定时器启动1s后算起。6.7时间控制
6.7.1仪器
用精确到0.02s的计时器。
6.7.2试验程序
YY/T0273-1995
选定时器定时范围的10%，40%，70%和100%处作为测量点，测量定时器的定时精度和重复性。如果定时器分度盘上没有这些点的精确值，则选最接近这些值的四个点作为测量点。对四个测量点，每一点都测量五次，而且每次都是按上升，下降的顺序分别从不同的方向调向设定点。
取五个测量值的平均数，四舍五入精确到0.1s作为每一测量点的真实值。与该点公称值比较，以确定定时精度，应符合5.7b）的要求。定时器的重复精度的确定方法是：将每一个记录值与对应的真实值比较，看是否符合5.7c)的要求。
6.8噪声
6.8.1仪器
采用声级计的A级计权网络。
6.8.2试验程序
按GB3768有关条款进行。
7检验规则
7.1调合器应由制造厂技术检验部门进行检查，合格后方可提交验收，7.2调合器应成批提交检查。检查分逐批检查（出厂检查）和周期检查（型式试验）。7.3逐批检查
7.3.1逐批检按GB2828规定进行。7.3.2采用一一次抽样方式，抽样方案的严格性，从正常抽样开始，其不合格分类，检查项目，检查水平和AQL(合格质基水平）按表1的规定。表1逐批检查
不合格分类
检查分组
检查项目
检查水平
AQL值
7.4周期检查
7.4.1在下列情况下进行周期捡查a）新产品投产前(包括老产品转厂生产)；b）连续生产的产品(每年一次）；c）间隔一年再投产时；
d）在设计、工艺或材料有重大改变时。B类
5.4.5.5.5.8
5-6、5.7
7.4.2周期检查前应先进行逐批检查，从逐批检查合格的样品中抽取样本进行周期检查。周期检查采用一次性抽样方案，判别水平为，其检查项目、判定数组和RQL值（不合格质量水平)按表2的规定。4
YIKAoYKAca
检查项目
5.3、5.10
8标志、包装、运输和储存
8.1标志
检查周期
YY/T0273—1995
表2周期检查
判定数组
n-2(A-0.R.=1)
每台调合器在适当位置，应固定铭牌一块，铭牌上应有下列标志：a）产品名称及型号；
b）电源电压及功率；
c）产品出厂日期，
d）制造厂名称及商标，
e）产品批准登记号。
8.2包装
8.2.1每台机器的包装中应备有一组附件，其中包括一个胶囊（银汞胶囊用单一功能者除外)及一些易损零部件。
8.2.2每个包装内应附有产品说明及合格证，合格证应包括下列内容：a）制造厂名称；
b）产品名称和型号：
c）检验员代号；
d）检查日期。
8.2.3包装上应清楚地标明下列备项：a）制造厂名称、商标及厂址；
b）产品名称及型号；
c）重量及体积；
d）产品批准登记号；
e）出厂日期；
f）本标准号，
g）“小心轻放”、“怕湿”等字样的标志。标志应符合GB191中的有关规定，箱上的字样和标志应保证不因历时较久而模糊不清。
8.3储存
包装后的调合器应储存在相对湿度不超过80%，无腐蚀气体通风良好的室内。中华人民共和国医药
行业标准
齿科银汞调合器
YY/T0273-1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印剧厂印时新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数16千字1997年4月第一版1997年4月第一次印刷印数1-600
标目306-73
KAONIKAca
66112217
