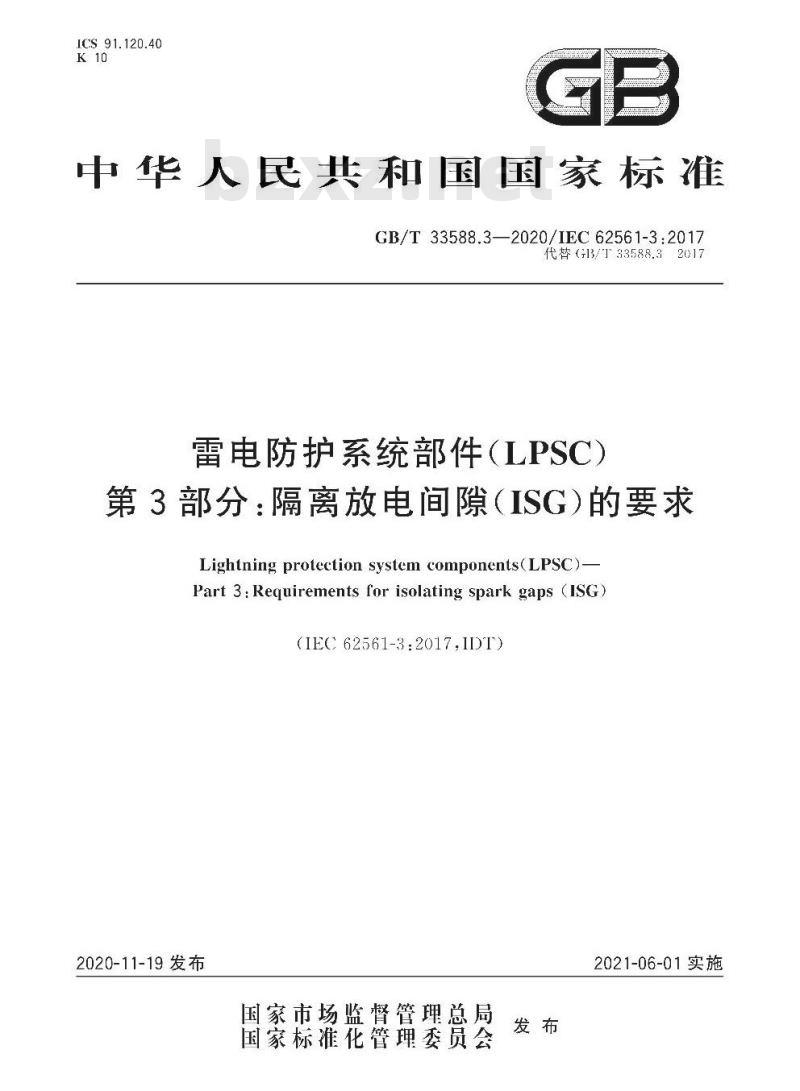

- GB/T 33588.3-2020 雷电防护系统部件(LPSC)第3部分:隔离放电间隙(ISG)的要求
【GB国家标准】 雷电防护系统部件(LPSC)第3部分:隔离放电间隙(ISG)的要求
本网站 发布时间:
2023-06-15 18:34:17
- GB/T 33588.3-2020
- 现行
标准号:
GB/T 33588.3-2020
标准名称:
雷电防护系统部件(LPSC)第3部分:隔离放电间隙(ISG)的要求
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 33588.3-2020.Lightning protection system components( LPSC)-Part 3:Requirements for isolating spark gaps (ISG).
1范围
GB/T 33588.3规定了雷电防护系统的隔离放电间隙(ISG)的要求和试验方法。
某些金属设施由于自身的功能原因,不允许和雷电防护系统进行直接等电位连接。因此,ISG可用于雷电防护系统与这些金属设施之间进行间接等电位连接。
典型应用包括与下列设施的连接:
电力设施的接地系统;
电信系统的接地系统;
交流和直流铁路系统的铁轨接地极;
实验室测量接地极;
带阴极保护和杂散电流系统的装置;
低压架空电缆的用户进线杆;
跨接在管道的绝缘法兰盘或绝缘接头两端。
GB/T 33588.3不包括有续流产生的应用场合。
注:雷电防护系统部件(LPSC)亦适用于危险环境,如火灾和爆炸性环境。安装于此条件下的部件需考虑必要的附加要求。
3术语和定 义
下列术语和定义适用于本文件。
ISO和IEC在以下网址持续更新术语用于标准化的数据库:
IEC:http: //www.electropedia.org/
ISO在线浏览平台:https://www.iso.org/obp
3.1
隔离放电间隙 isolating spark gap; ISG
通过放电间距隔离导电金属装置的部件。
注:雷击时,隔离的装置间由于放电效应可瞬间导通。
3.2
放电电压 sparkover voltage
ISG电极间击穿放电前承受的最高电压。
3.3
耐受电压 withstand voltage
耐压试验中,能耐受特定的击穿放电次数的试验电压值。
3.4
工频耐受电压 power frequency withstand voltage
ISG可耐受的正弦工频电压的有效值(r.m.s)。
3.5
直流耐受电压 DC withstand voltage
ISG可耐受的直流电压值。
1范围
GB/T 33588.3规定了雷电防护系统的隔离放电间隙(ISG)的要求和试验方法。
某些金属设施由于自身的功能原因,不允许和雷电防护系统进行直接等电位连接。因此,ISG可用于雷电防护系统与这些金属设施之间进行间接等电位连接。
典型应用包括与下列设施的连接:
电力设施的接地系统;
电信系统的接地系统;
交流和直流铁路系统的铁轨接地极;
实验室测量接地极;
带阴极保护和杂散电流系统的装置;
低压架空电缆的用户进线杆;
跨接在管道的绝缘法兰盘或绝缘接头两端。
GB/T 33588.3不包括有续流产生的应用场合。
注:雷电防护系统部件(LPSC)亦适用于危险环境,如火灾和爆炸性环境。安装于此条件下的部件需考虑必要的附加要求。
3术语和定 义
下列术语和定义适用于本文件。
ISO和IEC在以下网址持续更新术语用于标准化的数据库:
IEC:http: //www.electropedia.org/
ISO在线浏览平台:https://www.iso.org/obp
3.1
隔离放电间隙 isolating spark gap; ISG
通过放电间距隔离导电金属装置的部件。
注:雷击时,隔离的装置间由于放电效应可瞬间导通。
3.2
放电电压 sparkover voltage
ISG电极间击穿放电前承受的最高电压。
3.3
耐受电压 withstand voltage
耐压试验中,能耐受特定的击穿放电次数的试验电压值。
3.4
工频耐受电压 power frequency withstand voltage
ISG可耐受的正弦工频电压的有效值(r.m.s)。
3.5
直流耐受电压 DC withstand voltage
ISG可耐受的直流电压值。
