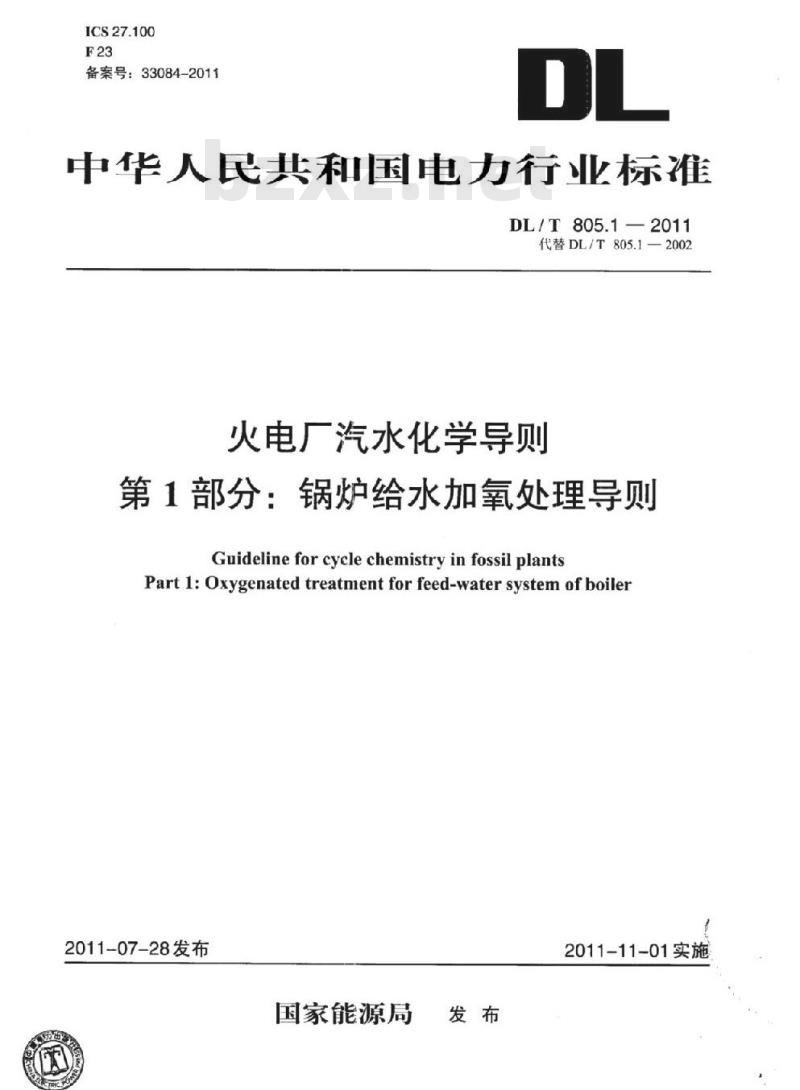

【DL电力标准】 火电厂汽水化学导则 第1部分:锅炉给水加氧处理导则

DL/T 805.1-2011.Guideline for cycle chemistry in fossil plants Part 1: Oxygenated treatment for feed-water system of boiler.

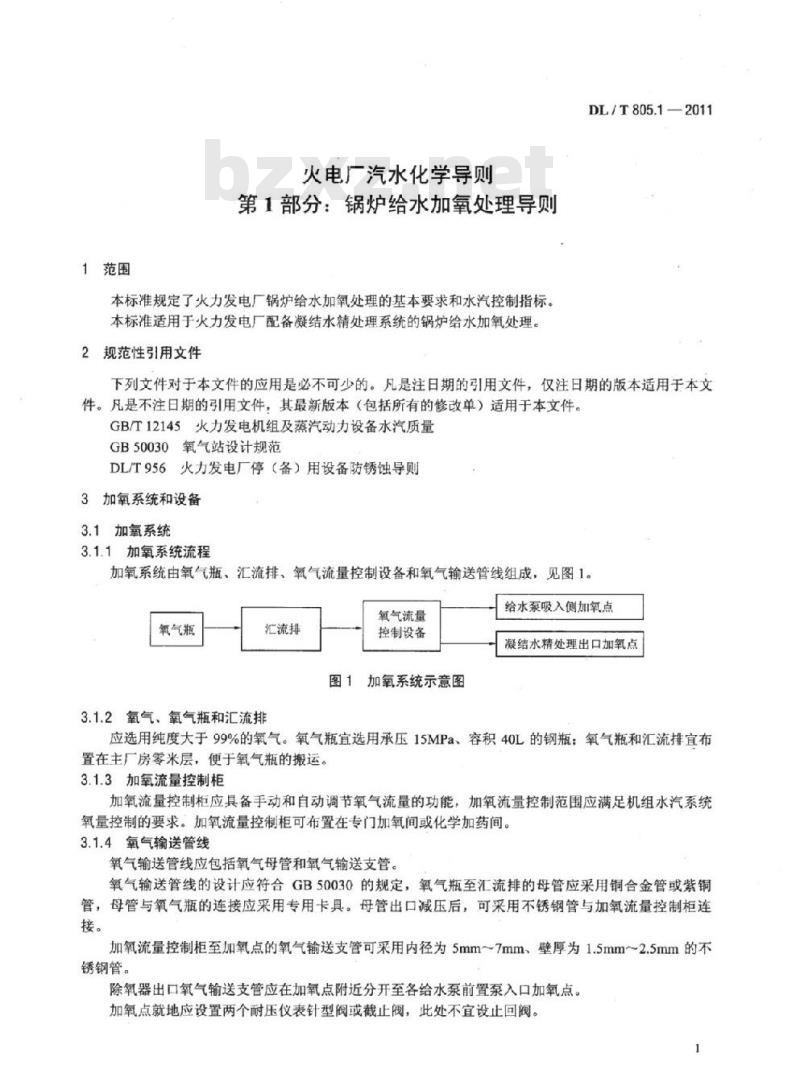

1范围
DL/T 805.1规定了火力发电厂锅炉给水加氧处理的基本要求和水汽控制指标。
DL/T 805.1适用于火力发电厂配备凝结水精处理系统的锅炉给水加氧处理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 12145火力发 电机组及蒸汽动力设备水汽质量
GB 50030氧气站 设计规范
DL/T956火力发电厂 停(备)用设备防锈蚀导则
3加氧系统和设备
3.1加氧系统
3.1.1加氧系统流程
加氧系统由氧气瓶、汇流排、氧气流量控制设备和氧气输送管线组成，见图1。
3.1.2氧气、氧气瓶和汇流排
应选用纯度大于99%的氧气。氧气瓶宜选用承压15MPa、容积40L的钢瓶;氧气瓶和汇流排宜布置在主厂房零米层，便于氧气瓶的搬运。
3.1.3加氧流量控制柜
加氧流量控制柜应具备手动和自动调节氧气流量的功能，加氧流量控制范围应满足机组水汽系统氧量控制的要求。加氧流量控制柜可布置在专门加氧间或化学加药间。
3.1.4氧气输送管线
氧气输送管线应包括氧气母管和氧气输送支管。
氧气输送管线的设计应符合GB50030的规定，氧气瓶至汇流排的母管应采用铜合金管或紫铜
管，母管与氧气瓶的连接应采用专用卡具。母管出口减压后，可采用不锈钢管与加氧流量控制柜连接。
加氧流量控制柜至加氧点的氧气输送支管可采用内径为5mm~7mm、壁厚为1.5mm~2.5mm的不锈钢管。
除氧器出口氧气输送支管应在加氧点附近分开至各给水泵前置泵入口加氧点。
加氧点就地应设置两个耐压仪表针型阀或截止阀，此处不宜设止回阀。
