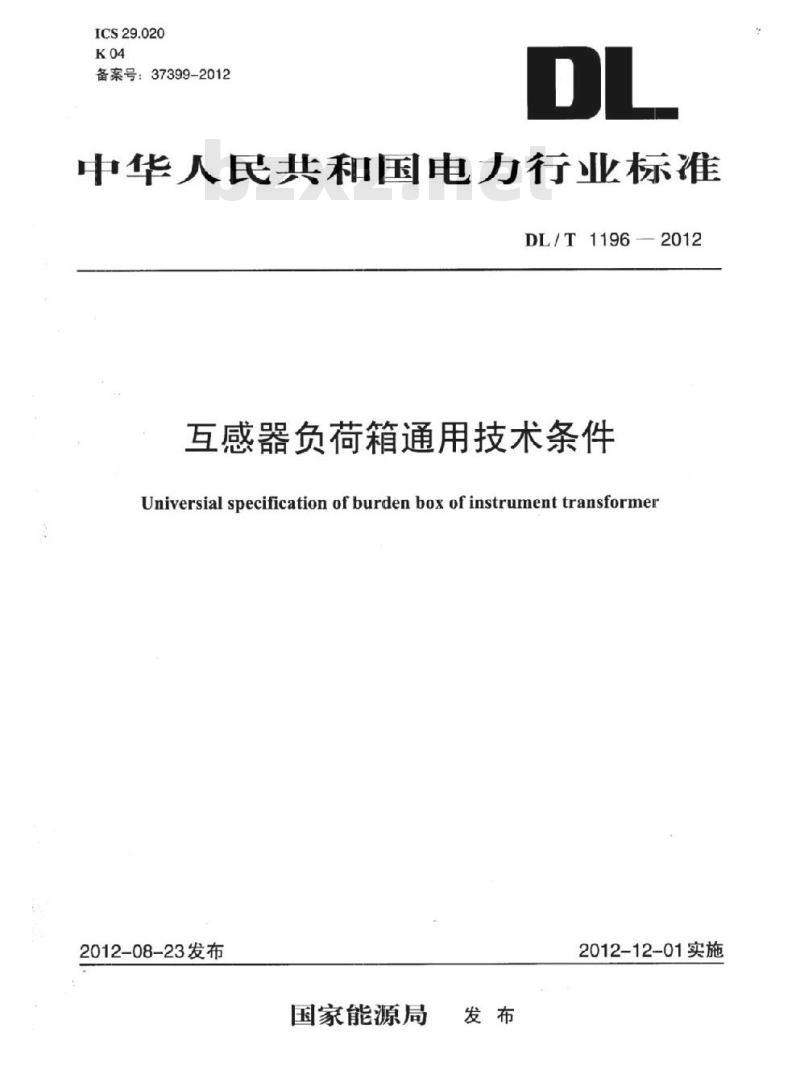

【DL电力标准】 互感器负荷箱通用技术条件

DL/T 1196-2012.Universial specification of burden box of instrument transformer.

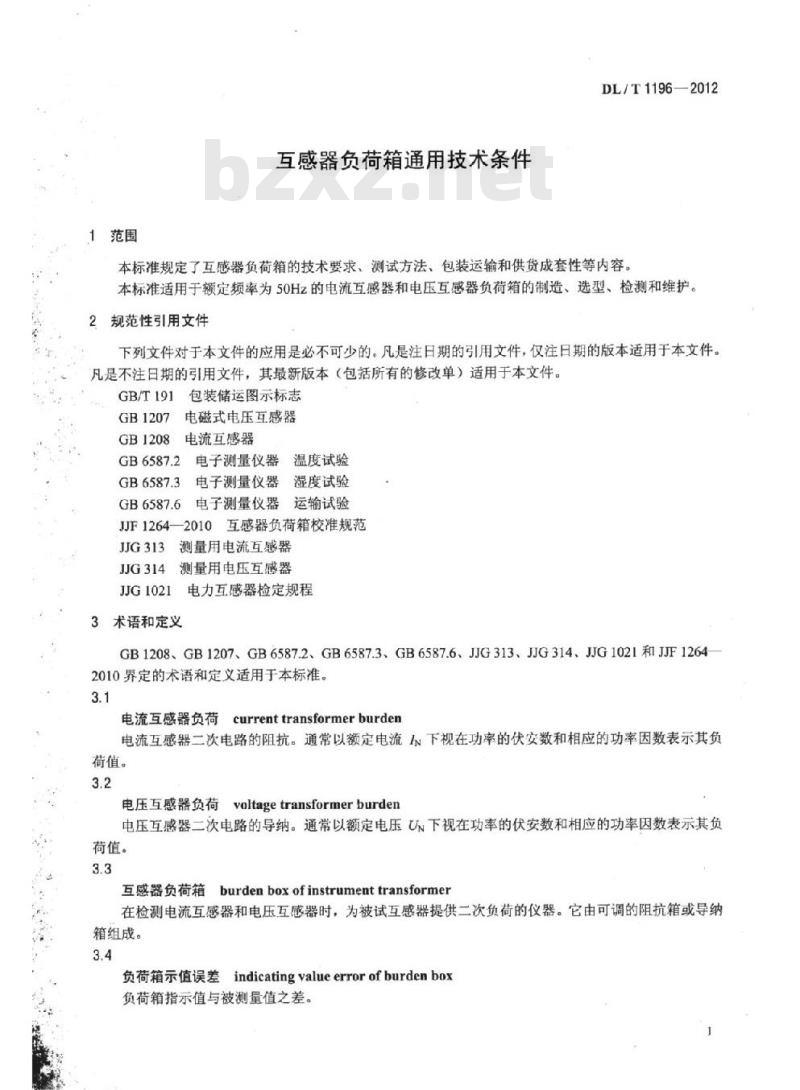

1范围
DL/T 1196规定了互感器负荷箱的技术要求、测试方法、包装运输和供货成套性等内容。
DL/T 1196适用于额定频率为50Hz的电流互感器和电压互感器负荷箱的制造、选型、检测和维护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注8期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运 图示标志
GB 1207电磁式电压互感器
GB 1208电流互感器
GB 6587.2电子测量仪器温度试验
GB 6587.3电子测量仪器湿度试验
GB 6587.6电子测量仪器 运输试验
JJF 1264- -2010互感 器负荷箱校准规范
JJG313测量用电流互感器
JJG314测量用 电压互感器
JJG 1021电力互感 器检定规程
3术语和定义
GB 1208、GB 1207. GB 6587.2、GB 6587.3、GB 6587.6、JJG313、JJG314、JJG 1021和JF 1264-2010界定的术语和定义适用于本标准。
3.1电流互感器负荷current transformer burden
电流互感器二次电路的阻抗。通常以额定电流IN下视在功率的伏安数和相应的功率因数表示其负荷值。
3.2电压互感器负荷voltage transformer burden
电压互感器二次电路的导纳。通常以额定电压UN下视在功率的伏安数和相应的功率因数表示其负荷值。
