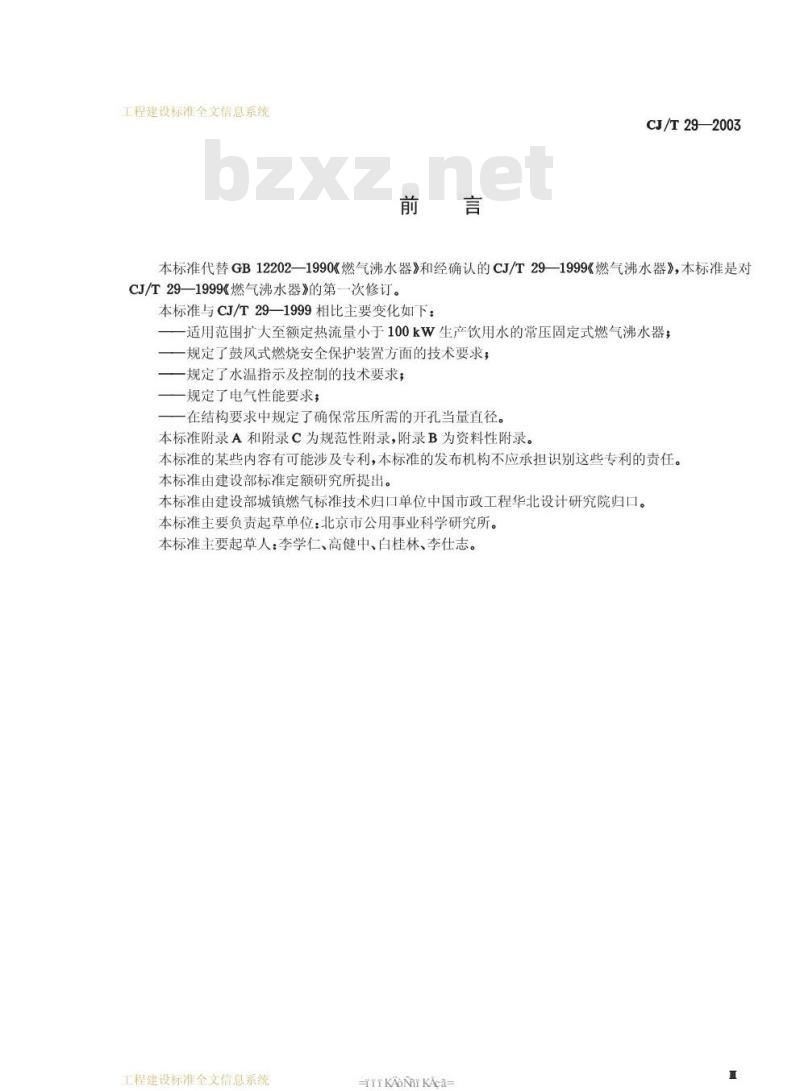

本标准代替GB12202-—1990《燃气沸水器》和经确认的CJ/T29—1999《燃气沸水器》，本标准是对CJ/T29—1999《燃气沸水器》的第一次修订。本标准与CJ/T29—1999相比主要变化如下：适用范围扩大至额定热流量小于100kW生产饮用水的常压固定式燃气沸水器；一规定了鼓风式燃烧安全保护装置方面的技术要求；规定了水温指示及控制的技术要求；规定了电气性能要求；
在结构要求中规定了确保常压所需的开孔当量直径。本标准附录A和附录C为规范性附录，附录B为资料性附录。本标准的某些内容有可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。本标准由建设部标准定额研究所提出。本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。本标准主要负责起草单位：北京市公用事业科学研究所。本标准主要起草人：李学仁、高健中、白桂林、李仕志。工程建设标准全文信息系统
kANiKAca
工程建设标准全文信息系统

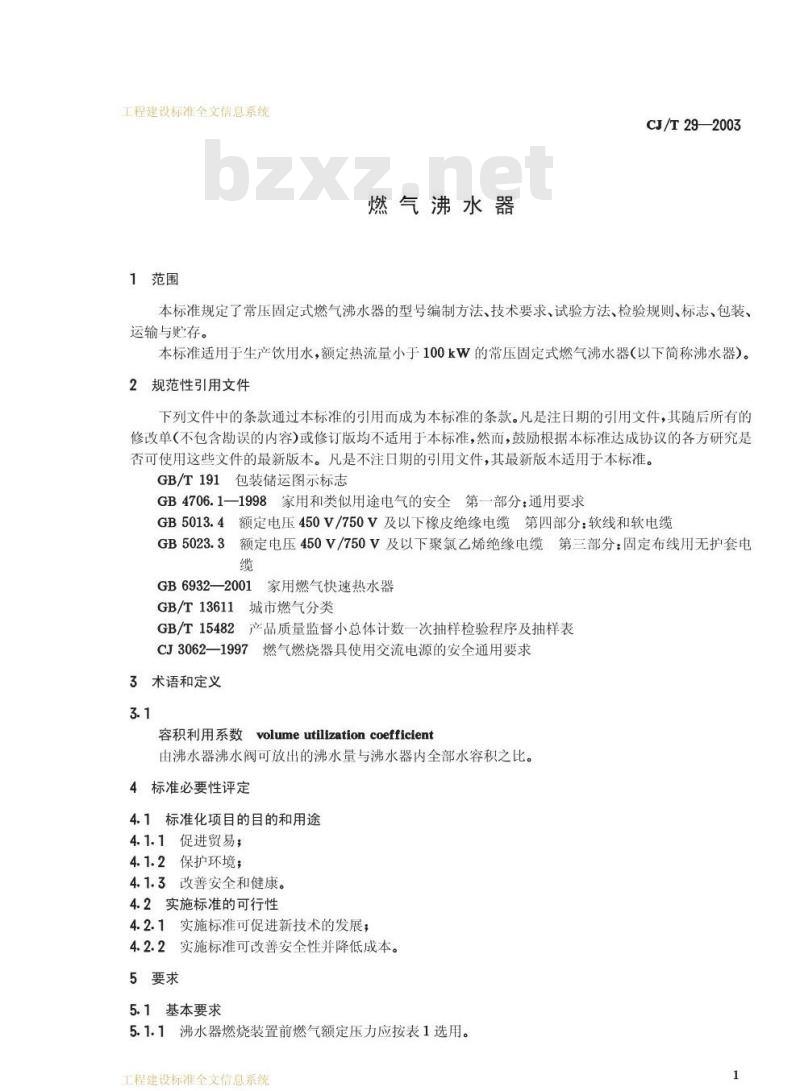

1范围
燃气沸水器
CJ/T29—2003
本标准规定了常压固定式燃气沸水器的型号编制方法、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于生产饮用水，额定热流量小于100kW的常压固定式燃气沸水器（以下简称沸水器）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB4706.1一1998家用和类似用途电气的安全第一部分：通用要求GB5013.4额定电压450V/750V及以下橡皮绝缘电缆第四部分：软线和软电缆GB5023.3额定电压450V/750V及以下聚氯乙烯绝缘电缆第三部分：固定布线用无护套电缆
GB6932—2001
家用燃气快速热水器
GB/T13611
城市燃气分类
产品质量监督小总体计数一次抽样检验程序及抽样表GB/T15482
CJ3062一1997燃气燃烧器具使用交流电源的安全通用要求3术语和定义
容积利用系数volumeutilizationcoefficient由沸水器沸水阀可放出的沸水量与沸水器内全部水容积之比。4标准必要性评定
4.1标准化项目的目的和用途
4.1.1促进贸易，
4.1.2保护环境；
4.1.3改善安全和健康。
4.2实施标准的可行性
4.2.1实施标准可促进新技术的发展；4.2.2实施标准可改善安全性并降低成本。5要求
5.1基本要求
5.1.1沸水器燃烧装置前燃气额定压力应按表1选用。工程建设标准全文信息系统
工程建设标准全文信息系统
CJ/T292003
燃气种类
燃气额定压力/kPa
5.2性能要求
表1沸水器燃烧装置前燃气额定压力液化石油气
(19Y、20Y、22Y）
2.8或5.0
5.2.1沸水器供气系统的气密性应符合表2的规定。天然气
（10T、12T、13T)
表2供气系统的气密性
从燃气入口至燃烧器前阀门
从燃烧器前阀门至喷嘴
2水路系统
人工煤气(5R、6R、7R）
天然气（4T、6T）
7.5kPa压力下，漏气量小于0.07L/h1.5Pn下点燃无漏气
沸水器充满水并点火运行时，其炉体、沸水阀及水接头等部件应无渗漏。5.2.3热流量偏差
沸水器的实测热流量与额定热流量的偏差不得超过土10%。5.2.4容积式沸水器的容积利用系数容积式沸水器的容积利用系数不应小于0.9。5.2.5连续式沸水器的产水率宜采用如下系列：50,80,110,140,180,220,270,340,410,500,600,700/。5.2.6热效率
沸水器的热效率按低热值计算时应大于70%，按高热值计算时应大于63%。5.2.7燃烧工况
5.2.7.1沸水器在额定压力、额定功率下运行时，燃烧工况应符合表3的规定。2沸水器的排烟温度不得低于110℃。5.2.7.2
表3沸水器的燃烧工况
火焰传递
火焰状态
火焰稳定性
燃烧噪声
熄火噪声
烟气中的CO含量
5.2.8表面温升
燃烧工况
易于点燃，点燃一处火孔，火焰在4s内传遍全部火孔且无爆燃。火焰清晰、均勺。
不发生回火、熄火和离焰。
鼓风式
大气式
直排式
烟道式
不大于85dB（A）
不大于65dB（A）
不大于85dB(A）
不大于0.10%(过剩空气系数α=1)不大于0.20%（过剩空气系数α=1)正常条件下沸水器的表面温升应符合表4的规定。工程建设标准全文信息系统
TKAONT KAca-
实验方法
工程建设标准全文信息系统
操作时手必须触及部位
表4沸水器的表面温升
由金属材料构成
由非金属材料构成
操作时手不易触及的部位
燃气开关阀体外表面
调压器外表面
安装沸水器的墙壁或底面
5.2.9安全保护装置
25以下
35以下
105K以下
50K以下
35以下
65K以下
CJ/T29—2003
实验方法
5.2.9.1大气式燃烧器宜设置热电式熄火保护装置，其开阀时间不得大于45s，闭阀时间不得大于60s。
2鼓风式燃烧器应具备安全保护装置，在向炉内供燃气前，应能自动清扫炉膛，吹扫时间应大于15s。
3燃烧装置的供燃气阀打开前2S，点火器应能自动打火并可持续3s以上。5.2.9.3
5.2.9.4沸水器燃烧装置供燃气阀应与控制仪表联锁（手动除外）。当工作参数正常时，应能供给燃气进行加热。当出现下列任何一种情况时，应能自动锁住供燃气阀，不得开启，其安全时间应符合产品说明书的要求。
a）运行中途熄火或点火未成功；b）燃气压力过低，
c）缺水。
5.2.10水温指示及控制
5.2.10.1水温指示
沸水器应有沸水温度指示，指示温度与实际温度之差应小于土2℃。5.2.10.2控制器
控制器实际动作温度与设定温度之差应小于士5℃。5.2.11电气性能
使用交流电源的沸水器应符合下列规定：a）沸水器经耐电压强度试验，不应产生破坏性击穿和闪络；b）沸水器的绝缘电阻应大于2MQ；沸水器的电源引线应符合GB5023.3或GB5013.4的要求，其截面积应大于1mm2，且电线不能用于温度大于70℃的部位：
d）沸水器的电气结构应符合CJ3062—1997中5.2、5.10、5.11、5.12、5.13、6.3、6.15的规定。5.3结构要求
5.3.1总体结构
5.3.1.1沸水器及其配件的结构应考虑到使用安全、操作方便和经久耐用，整体结构应稳定坚固，在正常运行时不得泄漏和有影响使用的变形。5.3.1.2壁挂式沸水器应能方便地悬挂或固定在墙上。5.3.1.3沸水器的各部件应易于清扫和维修，手可能触及部位的表面应光滑，在维修、保养时必须拆卸的部件应能使用通用工具装卸。5.3.1.4沸水器零部件之间连接用的螺钉、螺母、铆钉等应使用标准件，连接应牢固可靠，使用中不应松动。
工程建设标准全文信息系统
工程建设标准全文信息系统
CJ/T29—2003
5.3.1.5燃烧器、点火燃烧器、点火装置和熄火保护装置等的相互位置应准确、固定，在正常使用状态下，各部件不应松动或脱落。
5.3.1.6沸水器应设置观火孔。
5.3.1.7沸水器应设置溢流管。
5.3.1.8沸水器炉体结构应便于清除炉垢，在最低水位处应装设排污阀。5.3.1.9沸水阀高度应能避免水垢放出。5.3.1.10沸水器应预留温度计（温度传感器）和水位计（水位传感器）接口。5.3.1.11
沸水器最高处应开孔，并确保直通大气，开孔直径应符合表5的规定。表5开孔直径
热流量@/kw
开孔直径a/mm
5.3.2燃气管路系统
5.3.2.1燃气管不应安装在易受腐蚀或过热的地方，在不可避免的情况下应采取可靠的防护措施。5.3.2.2燃气管路电磁阀前应加手动快速切断阀。5.3.2.3燃气进口接头离地高度应大于200mm，宜设在沸水器外部或设在从外部容易看到、便于安装和维修的位置。
5.3.2.4燃气喷嘴与燃烧器的相互位置应准确固定，便于装卸。5.3.3燃烧装置
5.3.3.1燃烧器的结构应坚固，易于装卸、清扫和维修。5.3.3.2燃烧器不应出现影响燃烧的缺陷或变形。5.3.3.3由两个以上头部组成的燃烧器，其相互间的位置在使用中不应有移动。5.3.3.4燃烧器头部与引射器采用装配结构时，其接合处应严密不漏气。5燃烧器的火焰不应使其他部件过热或损坏。5.3.3.5
6调风装置应坚固耐用，操作方便，调节灵活，在使用中不应有自行滑动及脱落现象。5.3.3.6
5.3.3.7调风旋钮或手柄应设在易操作的位置，并应标出“开”“关”的调节方向。5.3.4点火及熄火保护装置
5.3.4.1点火装置可以是常明火和点火燃烧器相结合，也可以是单独的常明火或点火燃烧器。5.3.4.2
2采用自动点火装置时，应同时设置人工点火棒(鼓风式除外)。3常明火与点火燃烧器的供气管内径不得小于2mm。5.3.4.3
5.3.4.4常明火与点火燃烧器应燃烧稳定。5.3.4.5点火燃烧器的位置应符合下列要求：a）易点燃常明火或主燃烧器；
b）不接触主燃烧器火焰，
c）不使其他部件过热。
点火装置的零部件应坚固耐用并设置在不易损坏的位置。5.3.4.7电点火装置的两个点火电极之间、电极与点火燃烧器之间、点火燃烧器与主燃烧器火孔之间的相互位置应准确固定，在正常使用状态下和运输过程中不应移动。高压带电的导线应采用耐高压的导线。点火操作时不应发生漏电，手可能接触的高压带电部位应进行良好的绝缘。
5.3.4.8采用干电池作电源或用电热丝做点火装置时，干电池及电热丝等易耗品应易于更换。5.3.4.9导线应尽量缩短并加以固定，必要时应采取隔热保护等措施。5.3.4.10常明火（无常明火时指主燃烧器）点燃时，熄火保护装置应为开肩状态。当常明火（无常明火工程建设标准全文信息系统
-ITKAONiT KAca-
工程建设标准全文信息系统
时指主燃烧器）熄灭时，熄火保护装置应在5.2.9.1规定的时间内切断燃气通路。5.3.5水路系统
5.3.5.1水路系统的管道、阀门、配件连接处均应严密不漏水。5.3.5.2进水口应设在便于安装的位置。5.3.5.3沸水阀与冷水阀均应操作灵活、准确。5.3.6温度控制及讯号装置
5.3.6.1温度控制装置的动作应灵活、可靠、操作方便。5.3.6.2手动控制式沸水器应设保温燃烧器和沸水讯号装置。5.3.7用试验指检验外壳开孔时，试验指不应触及转动部件和带电部件。6标志
CJ/T29—2003
沸水器应在明显位置装设固定的金属铭牌及安全注意事项标识，其内容至少应包括：6.1铭牌
产品标准号、许可证号；
b）产品名称、型号；
额定热流量；
适用燃气种类；
容水量或每小时供应的沸水量；生产厂名称、原产地，
出厂编号；
h）制造日期。
6.2安全注意事项标识
沸水器应有以下警告标识：“本器具应按照规范要求安装在通风良好的位置。使用前应详细阅读安装使用说明书”。
7包装、运输、贮存和随行文件
7.1包装
7.1.1沸水器本体宜用木质框架进行包装，燃烧装置、沸水器附件、随机文件应用纸（木）箱包装。箱体外面应标明产品名称、型号、燃气种类、重量和出厂日期。应有“小心轻放、请勿倒置、防潮、防震”等字样。包装应牢固，便于运输。
7.1.2包装箱内应有产品清单、合格证和安装使用说明书。7.1.3包装、储运标示应符合GB/T191的规定。7.2运输
运输沸水器时，应避免碰撞，防止损坏。7.3购存
7.3.1沸水器应避免与酸碱等腐蚀性物质接触。7.3.2沸水器应分类储存于通风干燥、无腐蚀性气体的环境中。7.4产品随行文件
沸水器出厂技术资料应包括：
a）沸水器总图、管路系统图；
b）产品安装使用说明书；
c）质量证书；
d）装箱发货清单。
工程建设标准全文信息系统
工程建设标准全文信息系统
CJ/T29—2003
A.1试验室条件
附录A
（规范性附录）
试验方法
A.1.1试验室温度应为20℃士15℃，在试验过程中，室温波动值不应大于5℃。在试验过程中，试验室内空气中CO含量应小于0.002%，CO2含量应小于0.2%。A.1.2
A.2试验用燃气
A.2.1试验用燃气种类按GB/T13611所规定的燃气，试验用燃气的种类及代号可按表A.1的规定采用，在试验过程中燃气的华白数变化不应大于2%。A.2.2GB/T13611以外燃气的沸水器的试验可采用产品设计的燃气。表A.1试验用燃气的种类及代号
试验用燃气压力及代号应符合表A.2的规定。A.2.3
表A.2试验用燃气的压力及代号
试验用燃气
基准气
黄焰界限气
回火界限气
离焰界限气
试验用燃气压力/Pa
1.(最高压力)
2.（额定压力）
3.（最低压力)
液化石油气
(19Y、20Y、22Y）
A.2.4试验用燃气-试验用燃气压力例：0-1表示基准气-最高压力
A.3试验用仪器设备
A.3.1试验用仪器、仪表宜按表A.3规定选用。A.3.2所用仪器、仪表按有关规定进行标定、检验。A.4气密性检验
天然气
（10T，12T13T）
人工煤气（5R、6R、7R）
天然气（4T、6T）
A.4.1从沸水器燃气进口至燃气阀门处（阀门处于关闭位置）通入7.5kPa压力的空气或惰性气体，稳压1min，用气体检漏仪测出燃气系统的漏气量，并换算成0℃、101.3kPa标准状态下的漏气量。A.4.2在0-1试验气条件下，点燃全部燃烧器，用肥皂液检查燃气阀门至喷嘴前管路是否有漏气。工程建设标准全文信息系统
TKAONT KAca-
工程建设标准全文信息系统
热流量偏差检验
按GB6932-
2—2001中的表13的规定试验。
检验项目
燃气温度
表面温度
烟气温度
大气压力
燃气压力
燃气流量
燃气热值
燃气密度
燃气成分
-氧化碳
二氧化碳
气密性
水流量
绝缘电阻
电压强度
仪器设备名称
温度计
温度计
温度计
表面温度计
温度计
动槽式水银气压计
定槽式水银气压计
盒式气压计
U型压力计
气体流量计
水流式热值仪
气体密度计
试验用仪器、仪表规格
0℃~50℃
0℃~50℃
0℃~100℃
0℃~250℃
0℃300℃
81kPa~107kPa
0kPa～10kPa
色谱仪或吸收式气体分析仪
热磁或燃烧效率测定仪
红外仪、色谱仪
红外仪、吸收式气体分析仪
气体检漏仪
声级计
水流量计
兆欧表
耐电压强度实验仪
容积式沸水器的产沸水量检验
40dB~120dB
0kg~50kg
0MQ~500MQ
CJ/T29—2003
进水管接入流量计，进水阀开启前纪录初读数G1，开启进水阀和沸水阀，当沸水阀开始流出水时记录读数G2，G2与G1的差值为沸水器不能放出的水量，关闭沸水阀继续放水，直至水位达到水位计上限值或水位自动控制阀关闭为止，记录读数G3，G3与G1的差值为沸水器的全部进水量，G与G2的差值为沸水器的有效容水量，即产沸水量，按式(A.1)计算容积式沸水器的容积利用系数β(%)。_Gs-G2×100%
G3—G1
产沸水量的试验也可用衡器称沸水的重量。工程建设标准全文信息系统
中o+*ee+++心oe中++*.
*********
工程建设标准全文信息系统www.bzxz.net
CJ/T29—2003
A.7连续式沸水器的产水率检验
使沸水器在额定热流量下运行，当水沸腾后，开启沸水阀，将连续20min放出的沸水称重，然后计算沸水产率，kg/h（测试过程中水位不得下降，水温波动不得大于2℃)。A.8热效率
A.8.1在0-2试验气条件下点燃全部燃烧器，使沸水器处于连续产水状态，并保持产出的沸水温升为60℃士5℃；连续工作20min，同时记录沸水产量及燃气消耗量，用式(A.2)计算热效率。在整个测试过程中，被测沸水及冷水温度波动均不应大于2℃。G ·c . (tz-t)×100%
式中：
n——沸水器热效率，%；
G——被加热的全部水量，kg；
c——水的比热容，0.0042MJ/(kg·℃)；t2——沸水温度，℃，
t——冷水温度，℃；
Q——燃气低热值，MJ/Nm
一测试期间的燃气总消耗量，m。(A.2)
A.8.2热效率检验应在同样条件下进行两次。两次试验结果的均值为实测热效率，该值应符合5.2.6的要求。当两次试验结果之差与平均值的商的绝对值大于0.05时，应重复试验，直至合格为止。燃烧工况检验
沸水器燃烧工况试验项目和试验气条件应符合表A，4的规定。A.9.1
表A.4燃烧工况试验项目和试验气条件试验项目
火焰传递
火焰状态
火焰稳定性
燃烧噪声
熄火噪声
氧化碳含量
A.9.2燃烧工况
试验气条件
3-1、3-3
0-1,0-3
将被测沸水器调整至试验工况。试验方法按GB6932一2001中的表14进行，其结果应符合5.2.7.1的规定。
A.9.3噪声检验
在本底噪声不大于40dB（A)的环境中，沸水器在额定功率下正常运行时，在燃烧装置水平面上，距沸水器正面1m处，用声级计测定燃烧噪声，采取A计权，读取最大值。燃烧15min后，在同一位置上采用声级计的快速挡试验。测定的最大值应加5dB作为熄火噪声。熄火操作时应迅速关闭燃气阀。工程建设标准全文信息系统
TKAONTKAca-
