中华人民共和国城镇建设行业标准铸铁检查井盖
Casf iron manhole top
生题内容与适用范围
CJ/T 3012—93

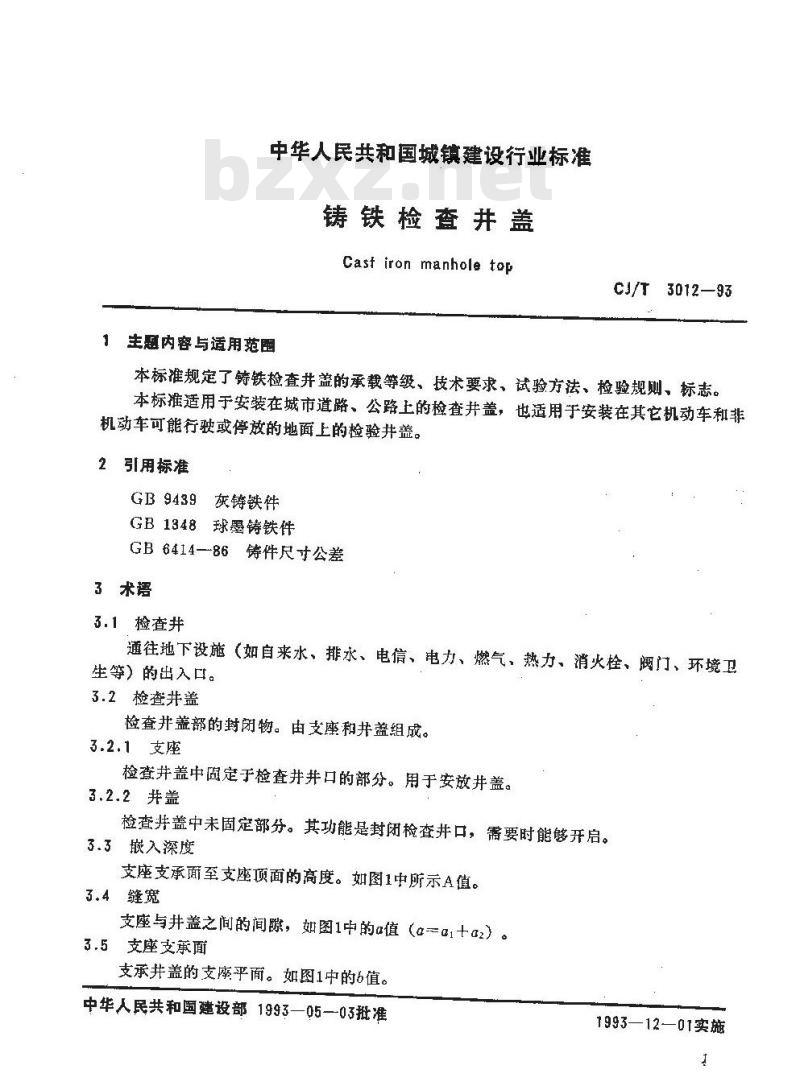

本标准规定了铁检查井盖的承载等级、技术要求，试验方法、检验规则、标志。本标推适用于安装在城市道路、公路上的检查井盖，也适用于安装在其它机动车和非机动车可能行驶或停放的地面上的检验井盖。引用标准
GB9439灰铸铁件
GB1348球墨铸铁件
GB6414—86铸件尺寸公差
3术语
3.1检查井此内容来自标准下载网
通往地下设施（如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等）的出入口。
3.2检查井盖
检查并盖部的封闭物。由支座和井盖组成。3.2.1支座
检查井盖中固定于检查并井口的部分。用于安放井盖。3.2.2并盖
检查并盖中未固定部分。其功能是封闭检查井口，需要时能够开启。3.3嵌入深度

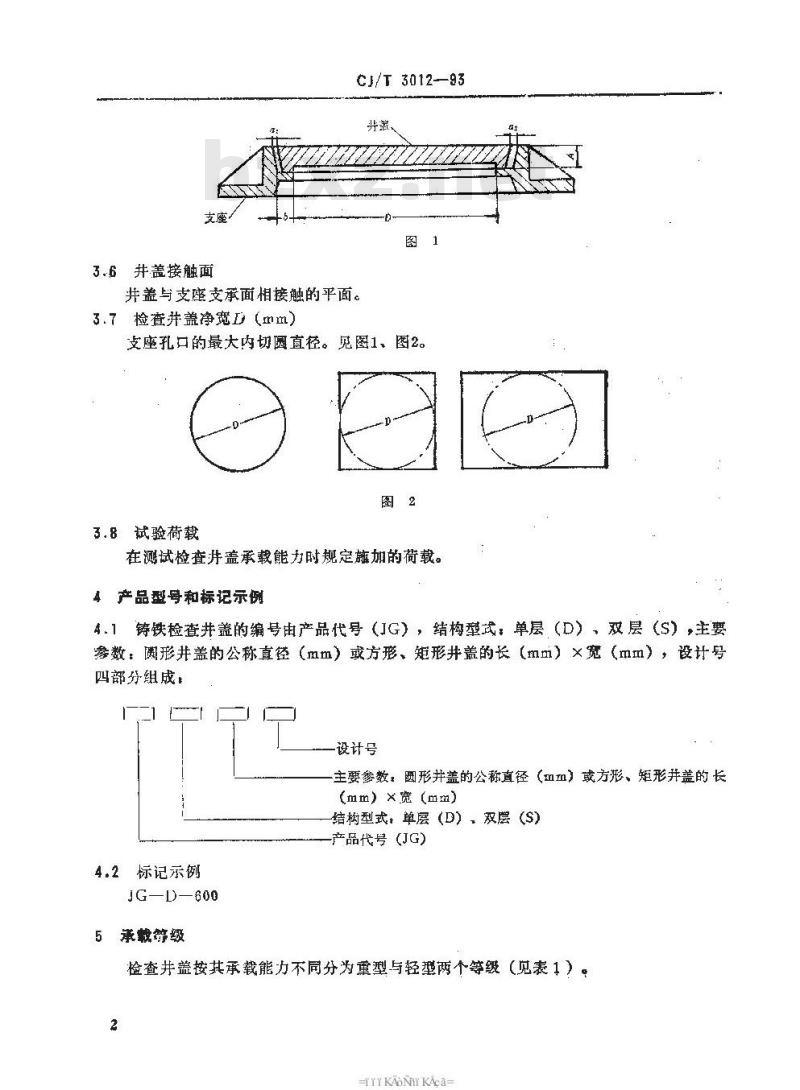

支座支承面至支座项面的高度。如图1中所示A值。3.4缝宽
支座与井盖之间的间隙，如图1中的a值（α=十α2）。3.5支座支承面
支承井盖的支座平面。如图1中的6值。中华人民共和国建设部1993—05—03批准1993—12—01实施
3.6井盖接触面
CJ/T 3012-93
并翼、
并盖与支密支承面相接触的平面。3.7检查并盖净宽L（mm）
支座孔口的最大内切圆直径。冕图1、图2。图
3.8试验荷载
在测试检查并盖承载能力时规定施加的荷载。4产品型号和标记示例
4.1铸铁检查井盖的编号由产品代号（JG），结构型式，单层（D）、双层（S），主要象数：形井盖的公称直径（mm）或方形、矩形井盖的长（mm）×宽（mm），设计号四部分组成！
设计号
主要参数，圆形并盖的公称直径（m）或方形、矩形并盖的长(mm）×宽(mm)
结构型式，单层（D），双层（S）-产品代号（JG)
4.2标记示例
JG—L)—600
5承载等级
检查并盖按其承载能力不同分为重型与轻型两个等级（见表1）。2
rrikAoNrkAca=
重(z)
轻(Q)
6技术要求
原材料
Cl/7 3012-93
机动车行驶、停放的道略、场地场
除上述范围以外的绿地，禁止机动车通行和停效的道路，场地检弯并盖可使用下述材料制作。a．灰口铸铁。
b、球墨铸铁。
制作检查井盖所使用的原材料应分别符合GB9439、GB1348的规定。6.1.2

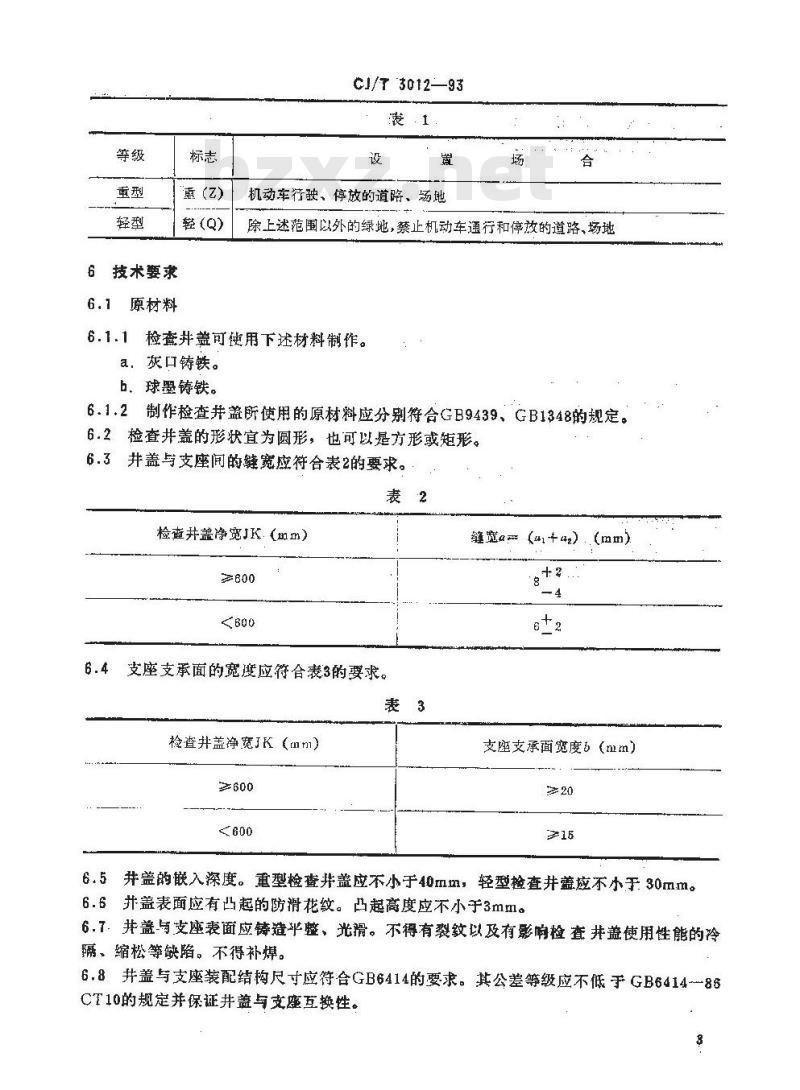

6.2、检查井盖的形状宜为圆形，也可以是方形或矩形。6.3并盖与支座间的缝宽应符合表2的要求。表2
检查并盖净宽JK.（mm）
支座支承面的宽度应符合表3的要求，表3
检查井盖净宽JK（mm）
缝宽a(unt）
支座支承面宽度（mm）
6.5并盖的嵌入深度。重型检查并盖应不小于40mm，轻型检查井盖应不小于30mm。6.6并盖表面应有凸起的防滑花纹。凸起高度应不小于3mm。6.7．并盖与支座表面应铸造平整、光滑。不得有裂效以及有影响检查并盖使用性能的冷隔、缩松等缺陷。不得补焊。
6.8井盖与支座装配结构尺寸应符合GB6414的要求。其公差等级应不低于GB641488CT10的规定并保证并盖与支座互换性。8
CJ/T3012--93
6.9井盖接触面与支座支承面应进行机加工，保证并盖与支座接触平稳。6.10检查并盖的承载能力应符合表4的规定。表4
检查排盖等级
试验荷载(kN)
充许残留变形（血）
并盖与支座间宜采用镀锌链条联接或其它形式的锁定装置。试验装置及试验方法
检查井盖应按成套产品（成套的井盖与支座）进行承载能力试验7.1试验荷载与允许残留变形应符合表4的规定。7.2加载设备
7.2.1加载设备所能施加的荷载应不小于500kN，其台面尺寸必须大于检查井盖支座最外缘尺寸。测力仪器的误差应低于土3%，加载试验装置如图3。加囊
刚性垫块
橡胶垫片
7.2.2试验装置附件
a．刚性垫块
刚性垫块尺寸应为，直径35mm、厚度等于或大于40mm、上下表面平整。见图4。b．橡胶垫片
在刚性垫块与井盖之间放置一弹性橡胶垫片，垫片的平面尺寸应与刚性垫块相，垫片厚度应为6~~10mm。
7.3试验程序
7.3.1调整刚性垫块的位置，使其中心与井盖的几何中心重合。4
rrKANIKAca=
cj/r 3012--93
7.3.2在施加2/3试验荷载后，并盖残留变形的测量。全部12.5／
以1~~3kN/s速度加载，加载至2/3试验荷载，然后卸载。此过握重复进行5次。第一次加载前与第5次加载后的变形之差为残留变形，其值不允许超过表4中的规定。7.3.3以上述相同的速度加载至表4规定的试验荷载，5min后卸载，并盖、支座不得出现裂纹。
检验规则
产品检验分为出厂检验与型式检验。8.1批量与抽样
按批量采用随机抽样方法取样。产品以同一规格、同一种类、同一原材料在相似条件下生产的检查井盖构成批量。一批为100套检查并盖，不足100套时也作为一批。8.2出厂检验
8.2.1按6.16.3~~6.9要求，对检查井盖逐套检查。8.2.2加载试验，每批随机抽取2套检查并盖进行承载能力试验。如有一套不符合6.10要求，则再抽取2套重复本项试验。如再有一套不符合要求，则该批检查并盖为不合格。8.2.3每批产品必须有该批材质的检验报告。8.3型式检验
8.3.1遇有下列情况之一时，应进行型式检验。a，生产满1年，
b，新产品生产定型鉴定：
C．产品设计、生产工艺、使用材料变更d，出厂试验与上一次型式试验有较大差异，e.停产后恢复生产；
f.国家质量监督机构提出进行型式试验9．使用单位提出进行型式检验要求。8.3.2按6.3~6.9要求，每一批量随机抽取20套检查井盖逐套检查，如果有2套及以下不符合要求，则该批产品可视为合格。有3套以上（含3套）不符合要求，则该批产品为不合格。
8.3.3从8.3.2抽取的20套检查井盖中，随机抽取3套进行承载能力试验，如有一套不符5
CJ/T 3012---93
合6.10要求，则再抽取3套重复本项试验，如再有一套不符合要求，则该批检查井盖不合格。
8.4型式检验不合格，该产品应立即停正生产。采取措施后，须再次进行型式检验，合格后方能正式投入生产。
9标志及证明书
9.1标志
9.1.1每套检查并盖的井盖上必须具有楚且永久性的下列标志：a。检查井盖专用符号标志，
b、所属承载等级标志（用“重”表示量型检查并盖，“轻”表承轻型检查井盖）；c．用汉字标明制造厂名，
d.生产年份；
9.1.2每套检查井盖的支座上也必须有清楚且永久承载等级（“重”或“轻”）的标志。9.2出厂证明书
经检验合格产品应填写合格证书，其内容包括，a，证明书编号
b.制造厂名称：
C.产品承载等级，
d，生产质量检验结果，
e.承载能力试验结果；
f.制造厂检验部门及检验人员签牵，9符合标推CJ/T3012—93。
9.3合格的井盖与支座必须有合格标记。附加说明：
本标准再建设部标准定额研究所提出。本标准由建设部水处理设备器材标推技术归口单位中国市政工程华北设计院归口。本标淮由北京市市政工翟研究院、北京市和平造厂、北京市黄杉木铸造厂、湖南省市政工程协会、长沙机床铸造厂负责起草。本标主要起草人，伍绍瀚、赵筠。本标滩委托北京市市瞰工程研究院负责解释。rrKANIKAca=
