【城镇建设行业标准(CJ)】 聚乙烯燃气管道工程技术规程(附条文说明)

中华人民共和国行业标准
CJJ63-2008
聚乙烯燃气管道工程技术规程
Technical specification for polyethylene (PE) fuel gaspipeline engineering
2008-02-26
2008-08-01
中华人民共和国建设部
中华人民共和国行业标准
聚乙烯燃气管道工程技术规程
Technical specification for polyethylene (PE) fuel gaspipeline engineering
CJJ63-2008
J780-2008
批准部门：中华人民共和国建设部施行日期：2008年8月1日
中国建筑工业出版社
2008北京
中华人民共和国行业标准
聚乙烯燃气管道工程技术规程
Technical specification for polyethylene(PE)fuel gaspipeline engineering
CJJ 63 -2008
中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销
北京红光制版公司制版
北京市兴顺印刷厂印刷
开本：850×1168毫米1/32印张：27字数：80千字2008年5月第一次印刷
2008年5月第一版
印数：1—20,000册
定价：15.00元
统一书号：15112·14722
版权所有翻印必究
如有印装质量问题，可寄本社退换（邮政编码100037）
本社网址：http：//www．cabp.com．cn网上书店：http：//www.china-building.com.cn中华人民共和国建设部

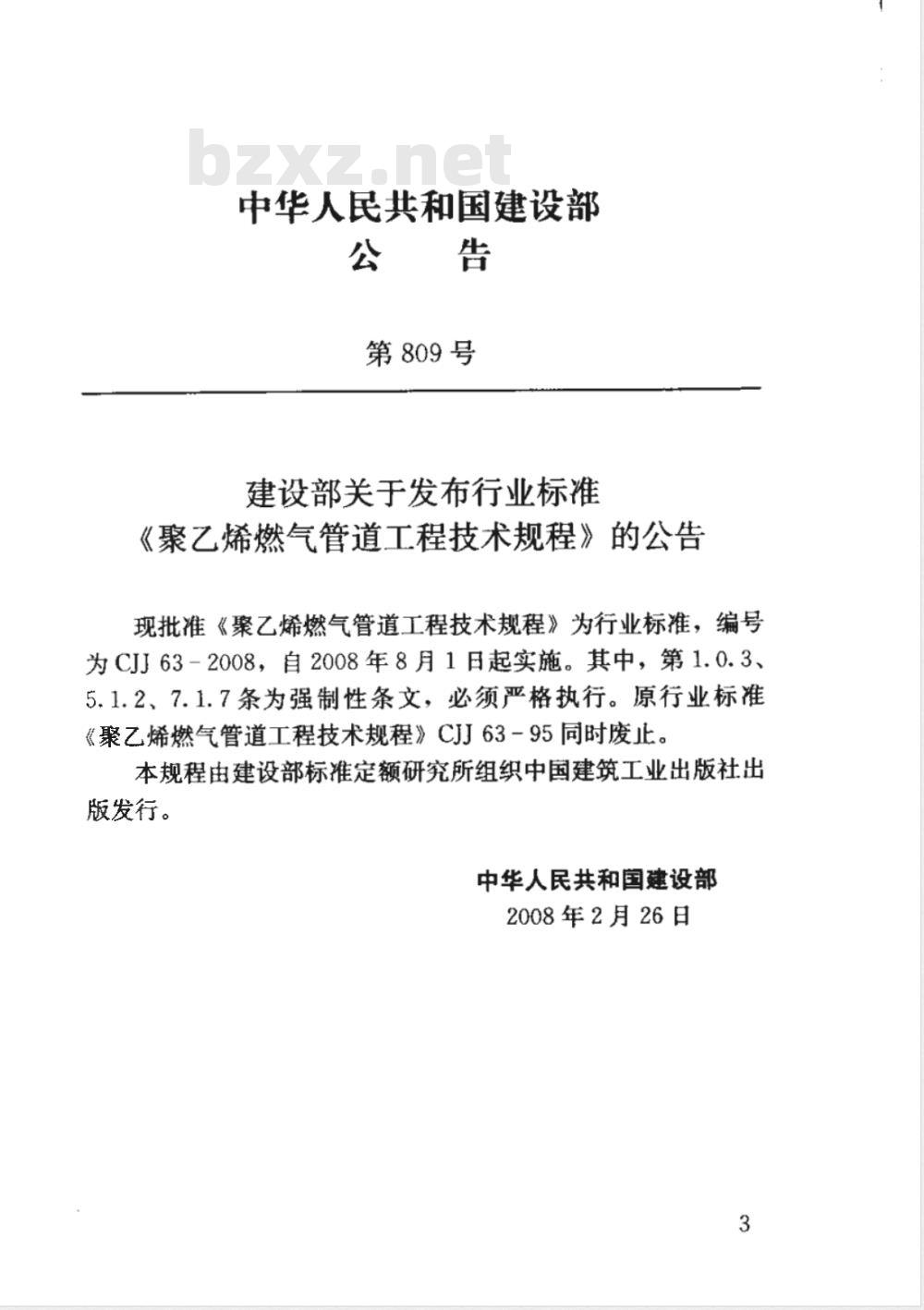

第809号
建设部关于发布行业标准
《聚乙烯燃气管道工程技术规程》的公告现批准《聚乙烯燃气管道工程技术规程》为行业标准，编号为CJJ63-2008，自2008年8月1日起实施。其中，第1.0.3、5.1.2、7.1.7条为强制性条文，必须严格执行。原行业标准《聚乙烯燃气管道工程技术规程》CJ63-95同时废止。本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部
2008年2月26日

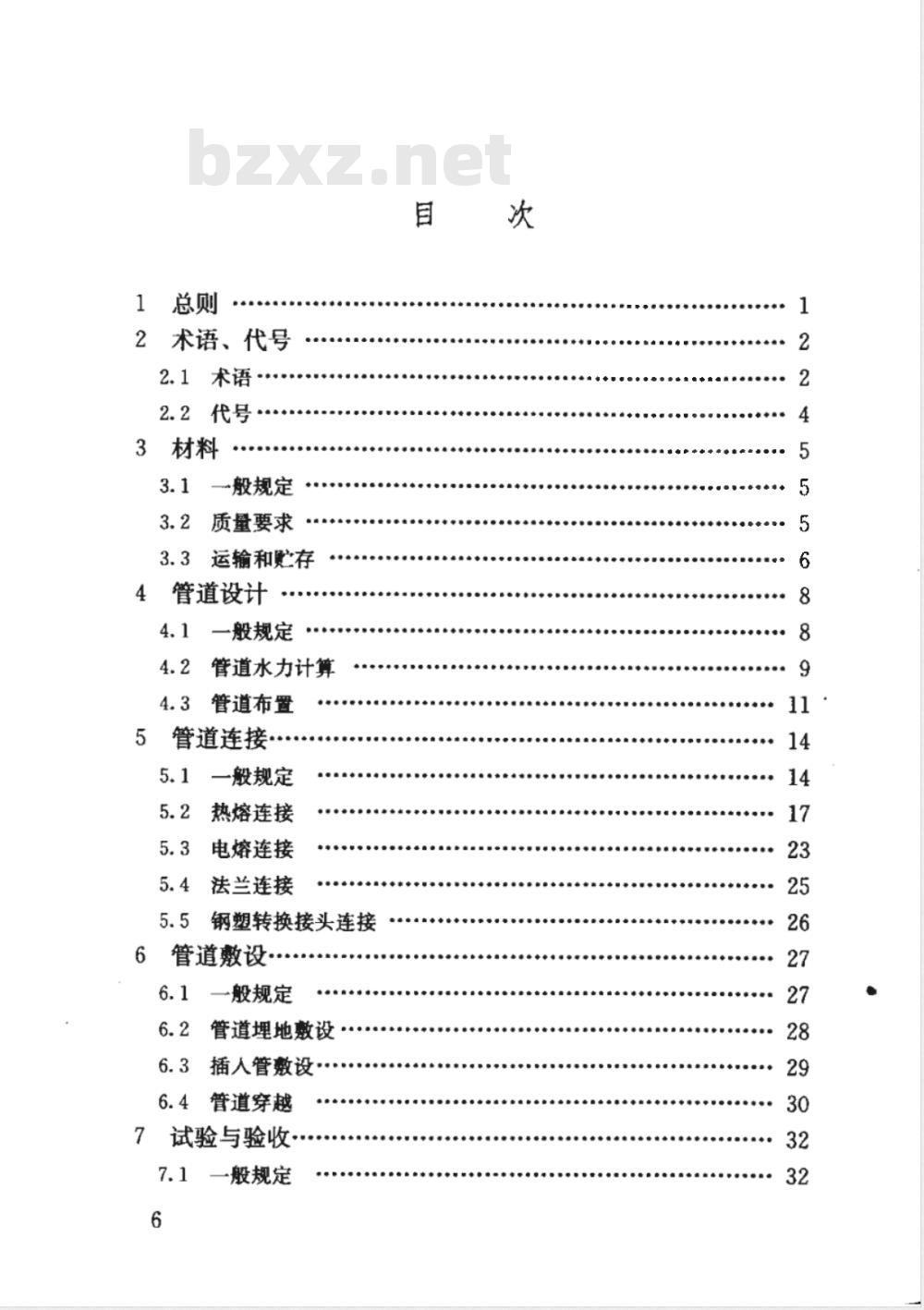

2术语、代号
2.1术语·
2.2代号：
3材料
一般规定
质量要求
运输和贮存
4管道设计
一般规定bZxz.net
管道水力计算
管道布置
管道连接
一般规定
热熔连接
电熔连接
法兰连接
钢塑转换接头连接
管道敷设：
一般规定
管道埋地敷设
6.3插人管敷设·
6.4管道穿越
7试验与验收
一般规定
管道吹扫
强度试验
严密性试验·
7.5工程竣工验收
本规程用词说明
附：条文说明
1总则
1.0.1为使埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复合管道工程的设计、施工和验收，符合经济合理、安全施工的要求，确保工程质量和安全供气，制定本规程。1.0.2本规程适用于工作温度在-20～40℃，公称直径不大于630mm，最大允许工作压力不大于0.7MPa的埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复合管道工程的设计、施工及验收。
1.0.3聚乙烯管道和钢骨架聚乙烯复合管道严禁用于室内地上燃气管道和室外明设燃气管道。1.0.4由聚乙烯管道和钢骨架聚乙烯复合管道输送的城镇燃气质量应符合现行国家标准《城镇燃气设计规范》GB50028的规定。
1.0.5承担埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复合管道工程的设计、施工、监理单位必须具有相应资质；施工人员应经过专业技术培训后，方可上岗。1.0.6埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复合管道工程的设计、施工和验收，除应执行本规程外，尚应符合国家现行有关标准的规定。
2术语、代号
2.1术语
2.1.1聚乙烯燃气管道polyethylene（PE）fuelgaspipeline由燃气用聚乙烯管材、管件、阀门及附件组成的管道系统。聚乙烯管材是用聚乙烯混配料通过挤出成型工艺生产的管材；聚乙烯管件是用聚乙烯混配料通过注塑成型等工艺生产的管件。2.1.2钢骨架聚乙烯复合管道steelskeletonpolyethylene(PE）compositepipeline
由钢骨架聚乙烯复合管和管件组成。钢骨架聚乙烯复合管包括：钢丝网（焊接）骨架聚乙烯复合管、钢丝网（缠绕）骨架聚乙烯复合管、孔网钢带聚乙烯复合管。钢丝网（焊接）骨架聚乙烯复合管是以聚乙烯混配料为主要原料，经纬线以一定螺旋角焊接成管状的钢丝网为增强骨架，经挤出复合成型工艺生产的管材。钢丝网（缠绕）骨架聚乙烯复合管是以聚乙烯混配料为主要原料，斜向交叉螺旋式缠绕钢丝为增强层，经挤出复合成型工艺生产的管材。
孔网钢带聚乙烯复合管是以聚乙烯混配料为主要原料，焊接成管状的孔网钢带为增强骨架，经挤出复合成型工艺生产的管材。
2.1.3公称直径nominaldiametern为便于应用而规定的管道（管材或管件）的标定直径（名义直径），公称直径接近管道真实内径或外径，一般采用整数，单位为mm。
在本规程中，对于聚乙烯管材，公称直径是指公称外径；对于内径系列的钢丝网（焊接）骨架聚乙烯复合管，公称直径是指2
公称内径；对于外径系列的钢丝网（焊接）骨架聚乙烯复合管、钢丝网（缠绕）骨架聚乙烯复合智和孔网钢带聚乙烯复合管，公称直径是指公称外径
2.1.4最大允许工作压力maximumpermit operating pressure管道系统中充许连续使用的最大压力。2.1.5压力折减系数operating pressure derating coefficientsfor various operating temperature管道在20℃C以上工作温度下连续使用时，其工作压力与在20℃时工作压力相比的系数。压力折减系数小于或等于1。2.1.6聚乙烯焊制管件polyethylene（PE）fittingfrombuttfusion
从聚乙烯管材上切割管段，来用角焊机热熔对接焊制的管件。
2.1.7热熔连接fusion-jointing用专用加热工具加热连接部位，使其熔融后，施压连接成一体的连接方式。热熔连接方式有热熔承插连接、热熔对接连接、热熔鞍形连接等。
2.1.8电熔连接electrofusion-jointing采用内理电阻丝的专用电熔管件，通过专用设备，控制内理于管件中电阻丝的电压、电流及通电时间，使其达到熔接目的的连接方法。电熔连接方式有电熔承插连接、电熔鞍形连接。2.1.9钢塑转换接头transitionfittingforPEplasticpipetosteel pipe
由工厂预制的用于聚乙烯管道与钢管连接的专用管件。2.1.10示踪线（带）locatingwire/tape通过专用设备能探测到管道位置的金属导线。2.1.11警示带warning tape
提示地下有城镇燃气管道的标识带。2.1.12拖管法敷设pull-in pipeline through the ground沿沟槽拖拉管道入位的设方法。3
2.1. 13 喂管法敷设plant-in pipeline through the ground在机械开槽同时将管道埋入沟槽的敷设方法。2.1.14插人法敷设polyethylene （PE） pipe insertion inold pipe
在旧管道内插入PE管道，达到更新旧管目的的敷设方法。2.2代
公称直径：
最小要求强度（环向应力）；
指MRS为8.0MPa的聚乙烯材料；
指MRS为10.0MPa的聚乙烯材料；标准尺寸比，指公称直径与公称壁厚的比值。3材料
3.1般规定
3.1.1聚乙烯管道和钢骨架聚乙烯复合管道系统中管材、管件、阀门及管道附属设备应符合国家现行有关标准的规定。3.1.2
用户验收管材、管件时，应按有关标准检查下列项自检验合格证；
检测报告；
使用的聚乙烯原料级别和牌号；外观；
颜色；
长度；
不圆度；
外径及壁厚；
生产日期；
10产品标志。
当对物理力学性能存在异议时，应委托第三方进行检验。3.1.3管材从生产到使用期间，存放时间不宜超过1年，管件不宜超过2年。当超过上述期限时，应重新抽样，进行性能检验，合格后方可使用。管材检验项目应包括：静液压强度（165h/80℃）、热稳定性和断裂伸长率；管件检验项自应包括：静液压强度（165h/80℃）、热熔对接连接的拉伸强度或电熔管件的熔接强度。
3.2质量要求
埋地用燃气聚乙烯管材、管件和阀门等应符合下列规定：3.2.1
聚乙烯管材应符合现行国家标准《燃气用埋地聚乙烯1
