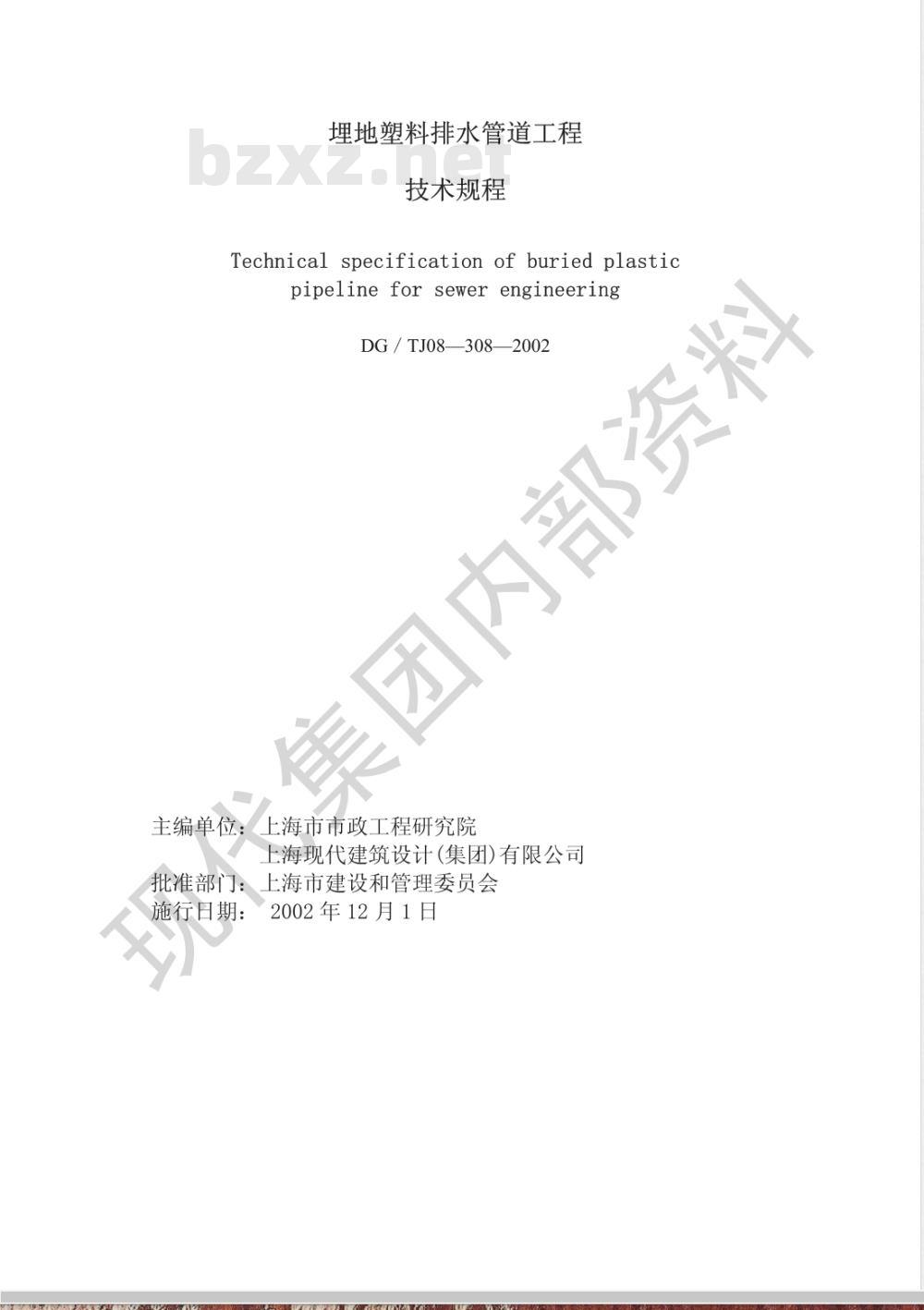

【其他行业标准】 埋地塑料排水管道工程技术规程(附条文说明)

埋地塑料排水管道工程
技术规程
Technical specification of buried plastic集团内部资料
pipeline for sewer engineeringDG/TJ08—308—2002
主编单位：上海市市政工程研究院上海现代建筑设计(集团)有限公司批准部门：上海市建设和管理委员会施行日期：2002年12月1日　

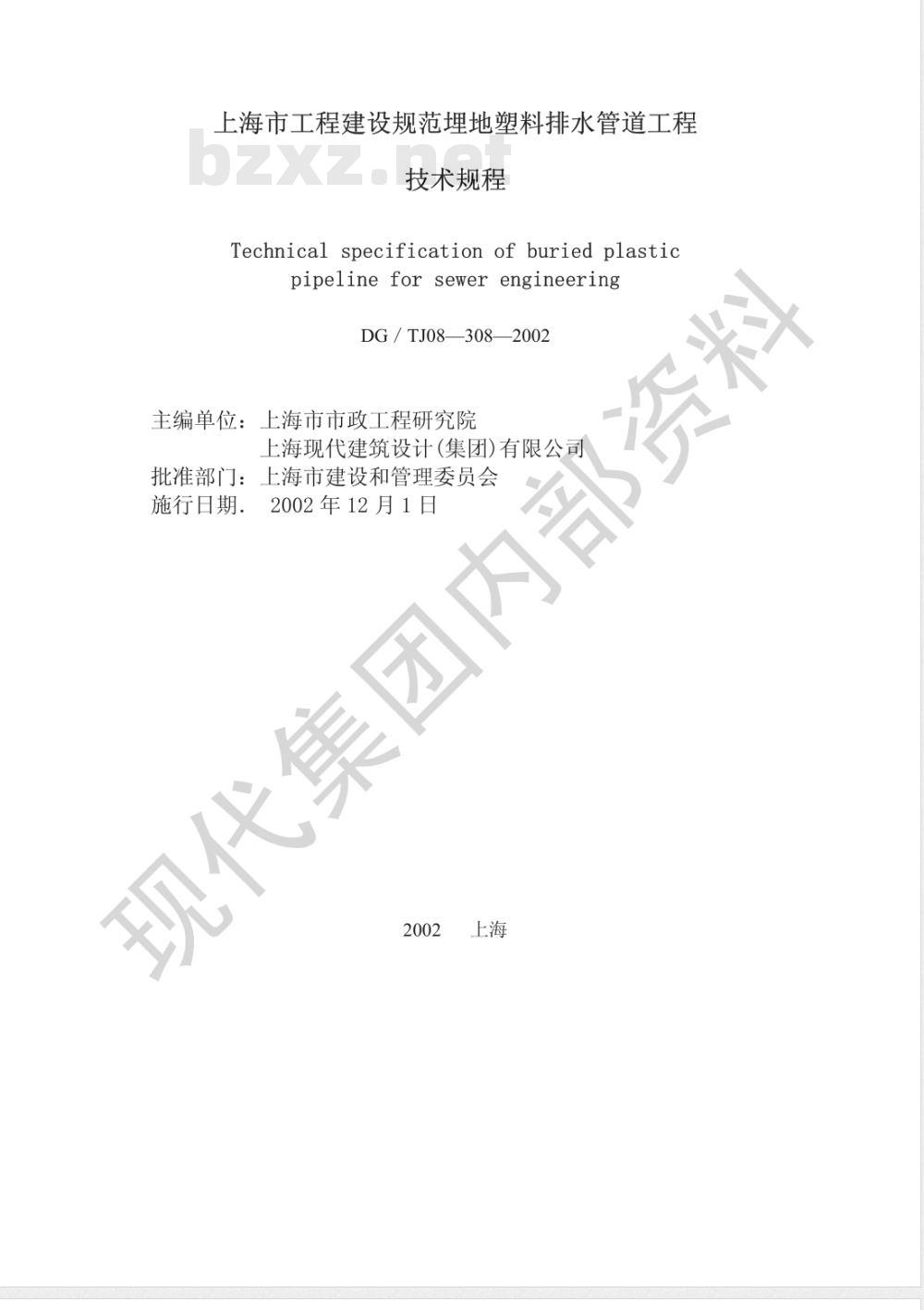

上海市工程建设规范埋地塑料排水管道工程技术规程
Technical specification of buried plastic现代集团内部资料
pipelineforsewerengineering
DG/TJ08—308—2002
主编单位：上海市市政工程研究院上海现代建筑设计(集团)有限
批准部门：上海市建设和管理委员会施行日期．2002年12月1日

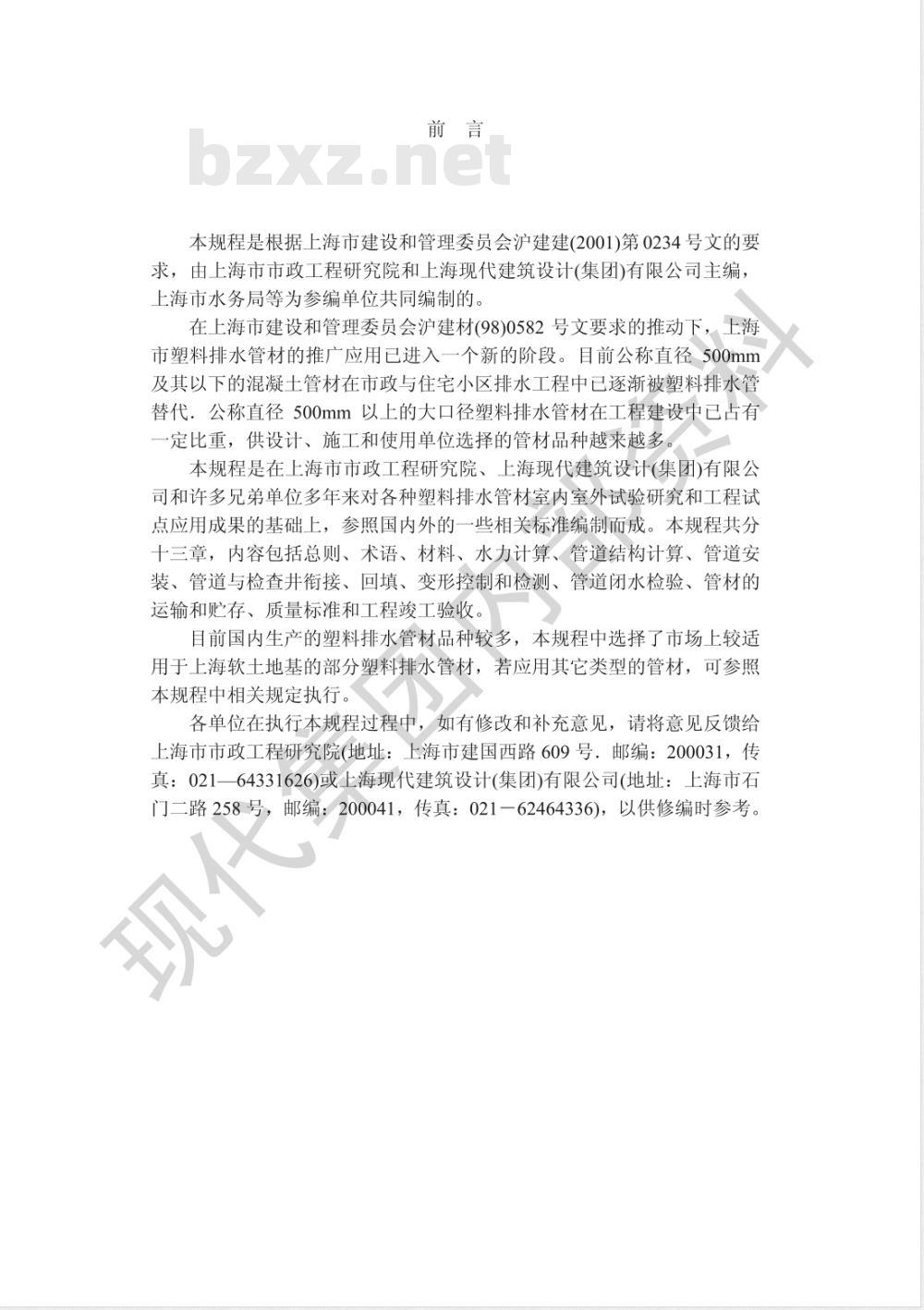

本规程是根据上海市建设和管理委员会沪建建(2001)第0234号文的要求，由上海市市政工程研究院和上海现代建筑设计(集团)有限公司主编上海市水务局等为参编单位共同编制的。在上海市建设和管理委员会沪建材(98)0582号文要求的推动下，上海市塑料排水管材的推广应用已进入一个新的阶段。目前公称直径500mm及其以下的混凝土管材在市政与住宅小区排水工程中已逐渐被塑料排水管替代．公称直径500mm以上的大口径塑料排水管材在工程建设中已占有一定比重，供设计、施工和使用单位选择的管材品种越来越多。本规程是在上海市市政工程研究院、上海现代建筑设计(集团)有限公司和许多兄弟单位多年来对各种塑料排水管材室内室外试验研究和工程试点应用成果的基础上，参照国内外的一些相关标准编制而成。本规程共分十三章，内容包括总则、术语、材料、水力计算、管道结构计算、管道安装、管道与检查井衔接、回填、变形控制和检测、管道闭水检验、管材的运输和贮存、质量标准和工程竣工验收。目前国内生产的塑料排水管材品种较多，本规程中选择了市场上较适用于上海软土地基的部分塑料排水管材，若应用其它类型的管材，可参照本规程中相关规定执行。
各单位在执行本规程过程中，如有修改和补充意见，请将意见反馈给上海市市政工程研究院(地址：上海市建国西路609号．邮编：200031，传真：021一64331626)或上海现代建筑设计(集团)有限公司(地址：上海市石门二路258号，邮编：200041，传真：021一62464336)，以供修编时参考。见

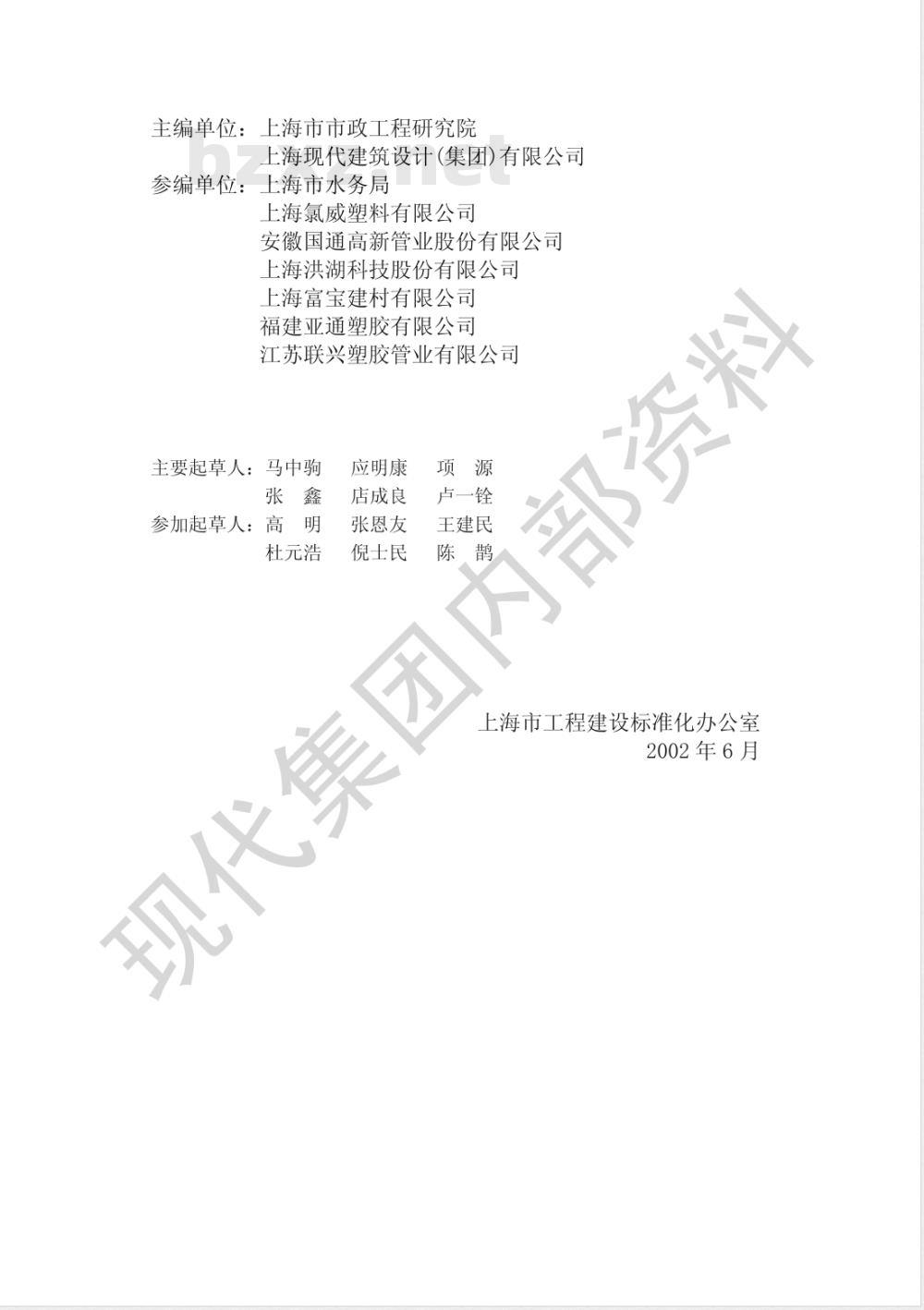

主编单位：上海市市政工程研究院上海现代建筑设计（集团)有限公司参编单位：上海市水务局
上海氯威塑料有限公司
安徽国通高新管业股份有限公司上海洪湖科技股份有限公司
现代集团内部资料
上海富宝建村有限公司
福建亚通塑胶有限公司
江苏联兴塑胶管业有限公司
主要起草人：马中驹
参加起草人：高　明　
杜元浩
应明康
店成良
张恩友
倪士民
卢一铨
王建民
上海市工程建设标准化办公室
2002年6月

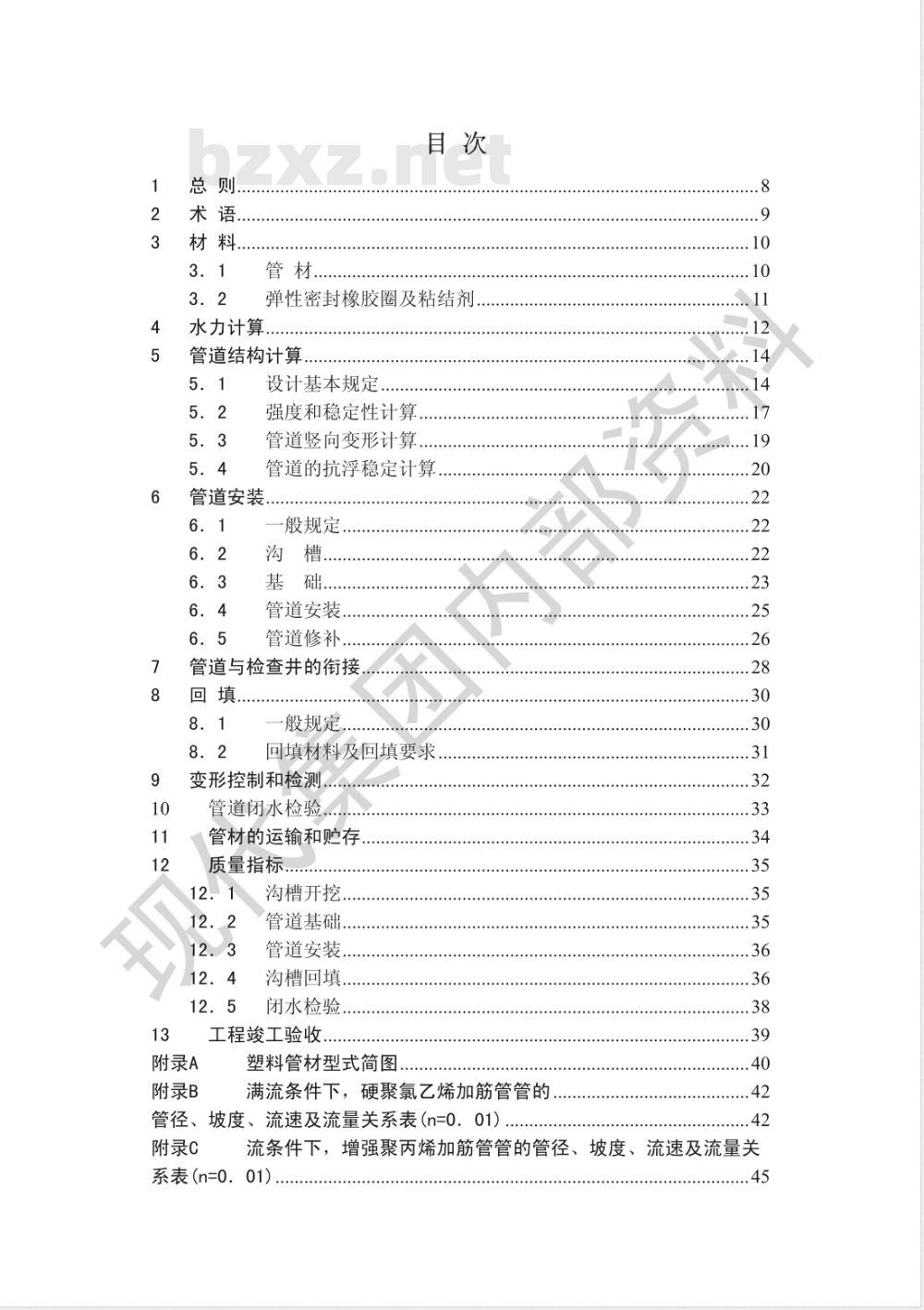

总则．
术语．
弹性密封橡胶圈及粘结剂，
水力计算，
管道结构计算
设计基本规定，
强度和稳定性计算..
管道竖向变形计算..
管道的抗浮稳定计算.
管道安装
般规定，
管道安装.
管道修补.
管道与检查井的衔接。
-般规定
回填材料及回填要求
变形控制和检测。
管道闭水检验
管材的运输和贮存
质量指标，
沟槽开挖.
管道基础..
管道安装.
沟槽回填：
闭水检验.
工程工验收，
附录A
附录B
塑料管材型式简图
满流条件下，硬聚氯乙烯加筋管管的管径、坡度、流速及流量关系表(n=0.01)附录C
流条件下，增强聚丙烯加筋管管的管径、坡度、流速及流量关系表（n=0．
附录D
流条件下，硬聚氯乙烯双壁波纹管管道的管径、坡度、流速及流量关系表（n=0.01）.
附录E
流条件下，高密度聚乙烯双壁波纹管管道的管径、坡度、流速及流量关系表（n=0．01）
附录F
流条件下，高密度聚乙烯中空壁螺旋缠绕管管道的管径、坡度、流速及流量关系表（n=0．01）.附录G
附录H
附录J
条文说明
总则．bzxz.net
塑料排水管道不同充满度的流水断面系数表，管侧土的综合变形模量
本规程用词说明，
弹性密封橡胶圈及粘结剂，
水力计算，
管道结构计算，
设计基本规定
强度和稳定性计算
管道竖向变形计算
管道的抗浮稳定计算
管道安装
一般规定
沟槽。
基础，
管道安装
管道修补，
管道与检查井的衔接.
般规定
回填材料及回填要求
变形控制和检测，
闭水检验
管材的运输和贮存
质量指标，
管道基础.
管道安装
闭水检验，
....69
工程竣工验收
现代集团内部资料
1总则　
1．0．1为在室外排水工程的设计、施工中合理应用塑料排水管材，确保工程质量和安全，特制订本规程。1．0．2本规程适用于新建、扩建和改建的室外排水管道工程1．0．3本规程适用于硬聚氯乙烯(PVC一u)、高密度聚乙烯(HDPE)和增强聚丙烯(FRPP)管，包括双壁波纹管、加筋管、中空壁螺旋缠绕管和平壁管(见附录A)。管材的公称直径范围为DN110-DN1000。当管材的公称直径大于1000mm时，可参照执行。1.0.4
本规程适用于排入管道的水温不大于40~C；排入管道的水质应符合《污水排人城市下水道水质标准》（cJ3082)的规定。1. 0. 5
本规程适用于埋设在一般士质条件下或酸、碱性等腐蚀性土壤中。
现代集团
的规定。
执行本规程时，尚应符合国家及本市现行的有关规范、标准2.0.1
2术语　
半壁管plainwallpipe
内外壁光滑的均质管壁管材。
结构壁管structuredwallpipe
管壁为带肋、带夹层或带中空等异型管壁结构的管材的统称。2.0.3
双壁波纹管doublewallcorrugatedpipe管壁截面为双层结构．其内壁光滑平整、外壁为等距排列的具有梯形或弧形中空结构的管材。
加筋管ulna-ribpipe
管内壁光滑、外壁带有等距排列环形肋的管材2.0.5
中空壁螺旋缠绕管hollow-wall spirallywindingpipe管壁内外光滑、管壁用中空型材经螺旋缠绕工艺制成的具有中空结构的管材。
公称直径(DN）nominal diameter热塑性塑料管道系列管材的标定直径。可分为内径系列和外径系列两类同时执行。
环向弯曲刚度ring-bending stiffness管道抵抗环向变形能力的量度，可用测试方法或计算方法取得，单位：kN/ mm2
弹性直径变形率elasticdiameterdeformationrate管道在外压荷载作用下，管径竖向弹性变形的极限值与加荷前管壁截面中心轴直径的比值。用百分数表示，其值可通过压扁试验确定，2.0. 9
土壤变形模量soilmodulus
管侧回填材料或沟槽原状土抵抗变形能力的量度，单位：MPa。3. 1. 1
3材料
3．1管材
设计选用的管材．应符合现行国家标准或行业标准。对尚未制定国家标准或行业标准的产品应符合地方有关质量要求及企业标准。3. 1. 2
埋地塑料排水管材的使用寿命不得低于50年。管材的物理力学性能应符合表3.1．3的规定。表3.1.．3塑料管材的物理力学性能要求管材品种
密度(g/cm2）
维卡软化温度(℃)
弯曲模量(MPa）
弯曲抗拉极限强度(MPa)）
接口工作内压(MPa)
1.35~1.50
≥3000
0.94-0.96
≥800
0.91~1.03
未增强≥1700
5%玻纤掺量≥1900
10%玻纤掺量≥2250
15%玻纤掺量≥2640
管材的环向弯曲刚度，应根据管道承受外压荷载的受力条件选用。管道位于道路及车行道下，其环向弯曲刚度不宜小于8kN／m2，住宅小区非车行道及其它地段不宜小于4kN／m2。3. 1. 5
管材的截面特性，可按生产厂提供的结构尺寸确定。管材的外观质量及尺寸应符合下述要求：管材外观结构特征明显、颜色一致、内壁光滑平整无毛刺。管身不得有裂缝、凹陷及可见的缺损、管口不得有损坏、裂口、变形等缺陷。
2管材的端面应平整且与管中心轴线垂直，管材长度方向不得有明显弯曲现象。
3管材插口外径、承口内径的尺寸应符台相关产品标准的要求。直光滑无毛刺，圆度应符合有关产品标准4管材内壁应有统一的标识(生产企业、产品名称、公称直径、环刚咨料
度及生产日期等)。
32弹性密封橡胶圈及粘结剂
管道承插接口的弹性密封橡胶圈，直由管材生产厂配套供应。弹性密封橡胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损重皮等缺陷。
管道接口用的弹性密封橡胶圈应采用氯丁橡胶或其它具有耐酸、碱、污水腐蚀性能的合成橡胶，其性能应符合下列要求邵氏硬度：50±5；
伸长率：
≥500%：
拉断强度：≥16MPa；
永久变形：<20%；
老化系数：≥0．8(70℃，144h)。3．2．4管道接口的粘结剂应由管材生产厂配套供应，接口以外其它用途的粘结剂，必须是适用于该管材的溶剂型胶粘剂。3.2.5
粘结剂的质量及粘结强度应符合现行行业标准的规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
