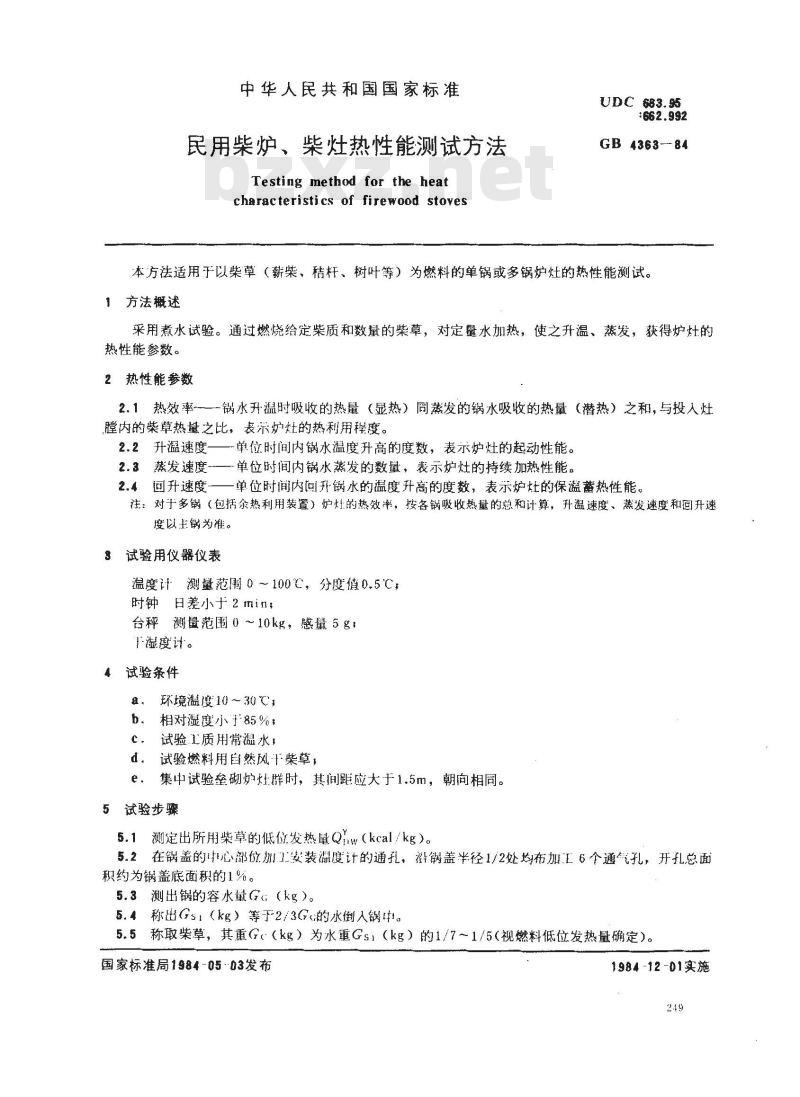

民用柴炉、柴灶热性能测试方法Testing method for the heat
characteristics of firewood stovesUDC 683.95
：662.992
GB 4363--84
本方祛适用于以柴草（薪柴、秸杆、树叶等）为燃料的单锅或多锅炉灶的热性能测试。1方法概述
采用煮水试验。通过燃烧给定柴质和数量的柴草，对定量水加热，使之升温、蒸发，获得炉灶的热性能参数。
2热性能参数
2.1热效率—一锅水升温时吸收的热量（显热）周蒸发的锅水吸收的热量（潜热）之和，与投人灶膛内的柴草热量之比，丧示炉灶的热利用程度。2.2升溢速度一
一单位时间内锅水温度升高的度数，表示炉灶的起动性能。2.3蒸发速度一
2.4回升速度-
单位时间内锅水蒸发的数量，表示炉灶的持续加热性能。单位时间内问升锅水的温度升高的度数，表示炉灶的保溢蓄热性能。注：对于多锅（包括余热利用装置）炉灶的热效率，按各锅吸收热量的总和计算，升温速度、蒸发速度和回升速度以主锅为准。
3试验用仪器仪表
温度计测量范围0～100℃，分度值0.5℃，时钟日差小于2min，
台秤测量范围0～10kg，感量5g，下湿度计。
4试验条件
环境溢度10～30℃，
相对湿度小于85%，
试验工质用常温水；
试验燃料用自然风干柴草，
集中试验垒砌炉灶群时，其间距应大于1.5m，朝向相同。e.
5试验步骤
5.1测定出所用柴草的低位发热量Qnw（kcal/kg）。5.2在锅盖的心部位加工安装温度计的通孔，锅盖半径1/2处均布加工6个通气孔，开孔总面积约为锅盖底面积的1%。
5.3测出锅的容水量Gc；（kg）。5.4称出Gs1（kg）等于2/3G的水倒人锅中。5.5称取柴草，其重G（kg）为水重Gs1（kg）的1/7～1/5（视燃料低位发热量确定）。国家标准局1984-05·03发布
1984-12-01实施
GB 4363-84

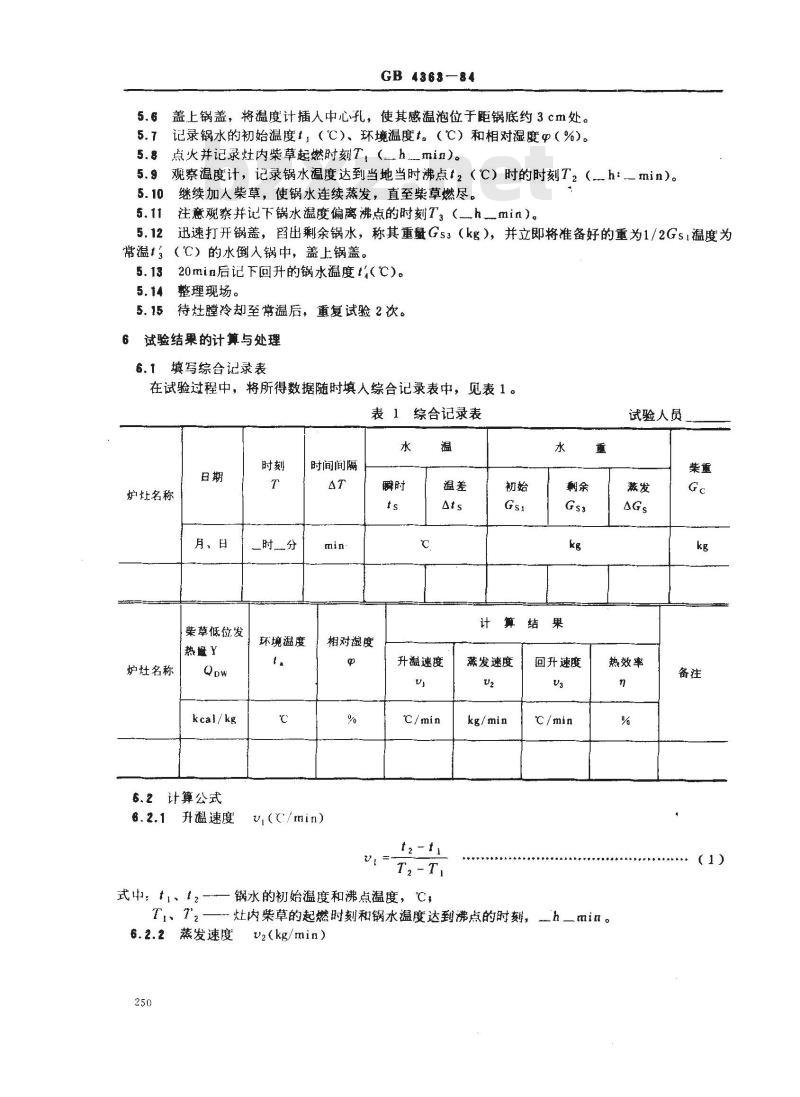

5.6盖上锅盖，将温度计插人中心孔，使其感温泡位于距锅底约3cm处。5.7
记录锅水的初始温度，（℃）、环境温度t。（℃）和相对湿度Φ（%）。点火并记录灶内柴草起燃时刻T，（hmin）。5.8
观察温度计，记录锅水温度达到当地当时沸点t2（℃）时的时刻T2（h：min）。继续加人柴草，使锅水连续蒸发，直至柴草燃尽。注意观察并记下锅水溢度偏离沸点的时刻T：（二hmin）。迅速打开锅盖，留出剩余锅水，称其重量Gs3（kg），并立即将准备好的重为1/2Gsi温度为（℃）的水倒入锅中，盖上锅盖。常温
20min后记下回升的锅水温度t（℃）。整理现场。
待灶膜冷却至常温后，重复试验2次。试验结果的计算与处理
6.1填写综合记录表
在试验过程中，将所得数据随时填人综合记录表中，见表1。表1综合记录表
炉灶名称
月、日
柴草低位发
热盘Y
炉灶名称
kcal/kg
6.2计算公式
6.2.1升温速度
环境温度
时间间隔
相对湿度
U,(C/min)
算结果
升激速度
式中：1、，—一锅水的初始温度和沸点温度，℃，T、72
蒸发速度
kg/min
回升速度
试验人员
热效率

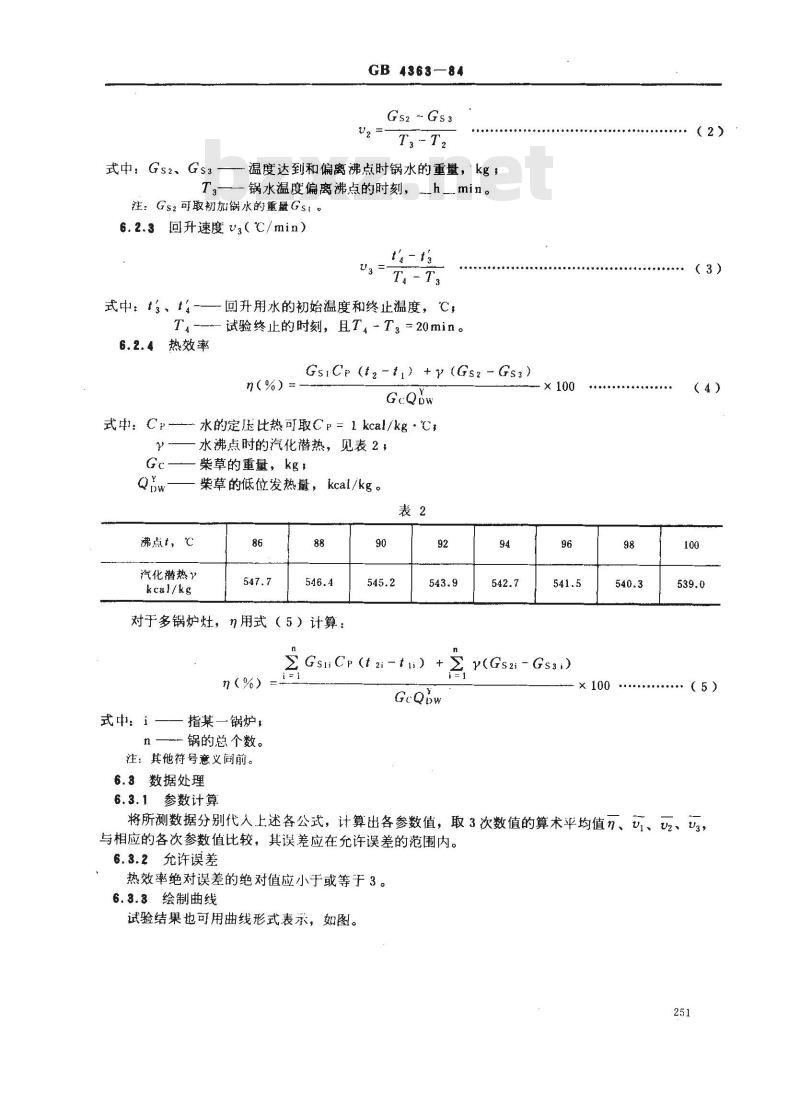

灶内柴草的起燃时刻和锅水温度达到沸点的时刻，h一min。6.2.2蒸发速度
V2(kg/min)
式中:Gs2、Gs3
GB 4363—84
Gs2 -Gs3
温度达到和偏离沸点时锅水的重量，kg?锅水温度偏离沸点的时刻，_h_min。T3
注：Gs2可取初加锅水的重册Gst。6.2.3回升速度3（℃/min）
式中：ts、t-
热效率
回升用水的初始温度和终止温度，℃，试验终止的时刻，且T～T，=20min。n(%) =
GsiCp (t2-tr) +y(Gs2 -Gs3)
式中：Cp水的定压比热可取Cp=1kcal/kg·C;水沸点时的汽化潜热，见表2
柴草的重量，kg
柴草的低位发热量，kcai/kg。
沸点t，℃
汽化潜热？
kcal/kg
对于多锅炉灶，n用式（5）计算：90
ZGsiCp(t 2i -tn）
n（%）
式中：1
指某一锅炉，
锅的总个数。
注：其他符号意义冏前。
6.3数据处理
6.3.1参数计算
v(Gs2i -Gs3t)
（2）
（4）
（5）
将所测数据分别代人上述各公式，计算出各参数值，取3次数值的算术平均值n、i、2、U3，与相应的各次参数值比较，其误差应在允许误差的范围内。6.3.2允许误差
热效率绝对误差的绝对值应小于或等于3。6.3.3绘制曲线
试验结果也可用曲线形式表示，如图。251
试验报告
GB4363--84
炉灶热性能曲线图
(kg /min)
T(min)

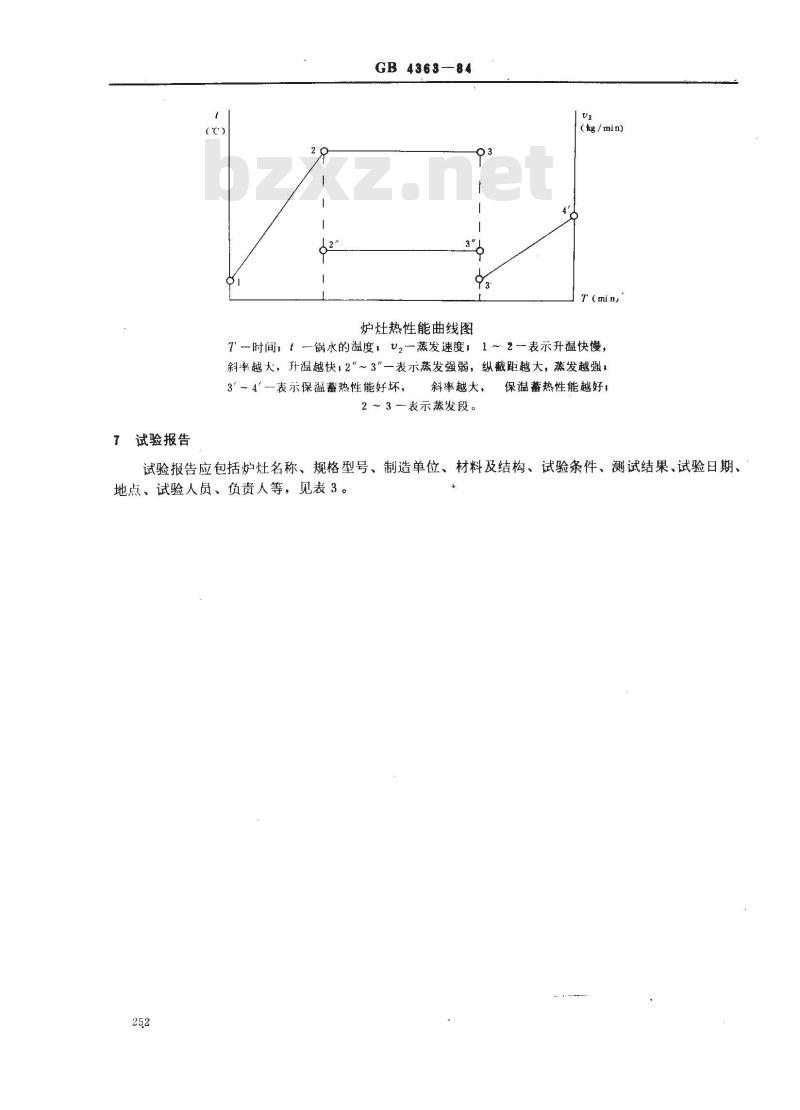

T时间，t锅水的温度，蒸发速度；1～2-表示升温快慢，斜率越大，升温越快，2\～3”一表示蒸发强弱，纵截距越大，蒸发越强，3°～4°—表示保温蕃热性能好坏，斜率越大，
2～3表示蒸发段。
保温蓄热性能越好，

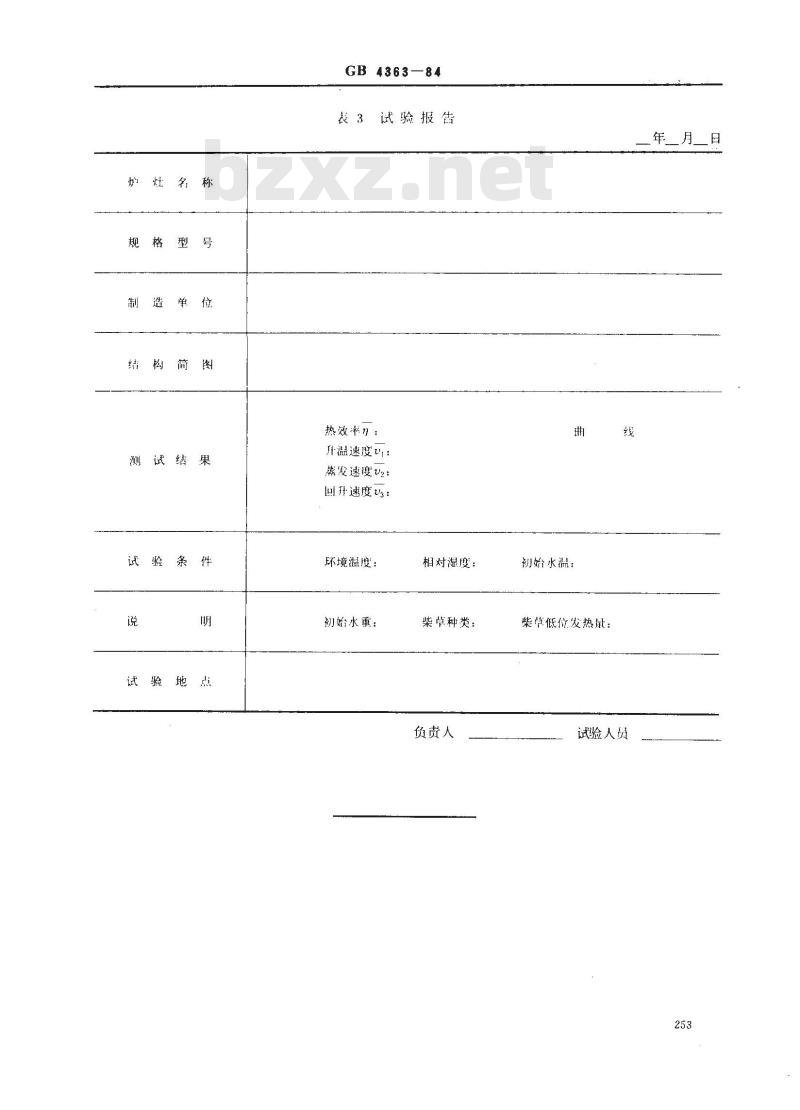

试验报告应包括炉灶名称、规格型号、制造单位、材料及结构、试验条件、测试结果、试验日期、地点、试验人员、负责人等，见表3。252
妒灶名称
规格型
制造单位
构简图
测试结果
试验条件
试验地点
GB 4363—84
试验报告
热效率n：
升温速度证：
蒸发速度U？：
回升速度：
环境温度：
初始水重：
相对湿度：
柴悼种类：
负责人
初始水温：免费标准下载网bzxz
柴草低位发热量：
试验人员
附加说明：
GB4363—84
本标准由中华人民共和国农牧渔业部提出。本标准由中国农业工程研究设计院归口。本标准由中国农业工程研究设计院负责起草。本标准主要起草人崔远勃、陈静。
