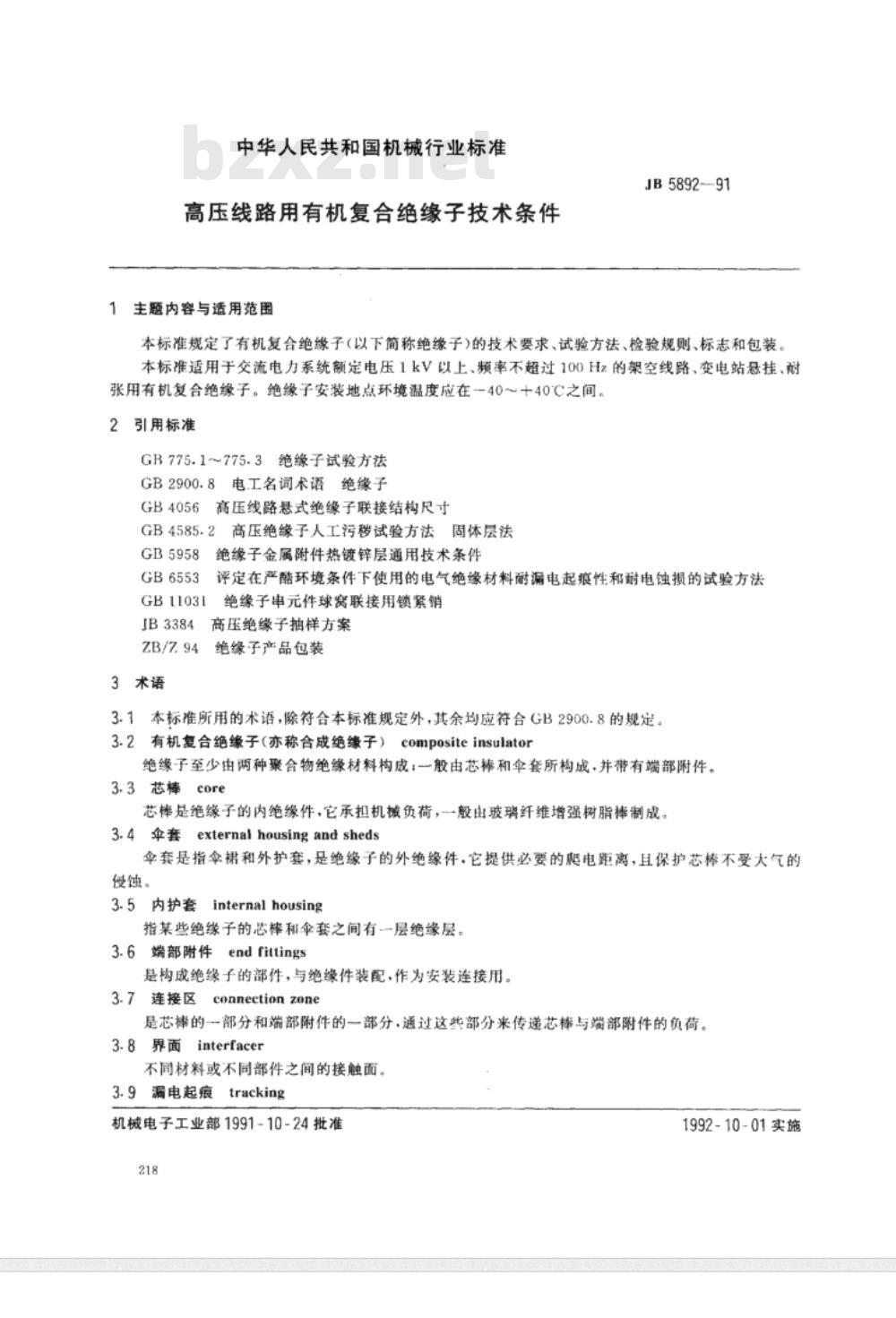

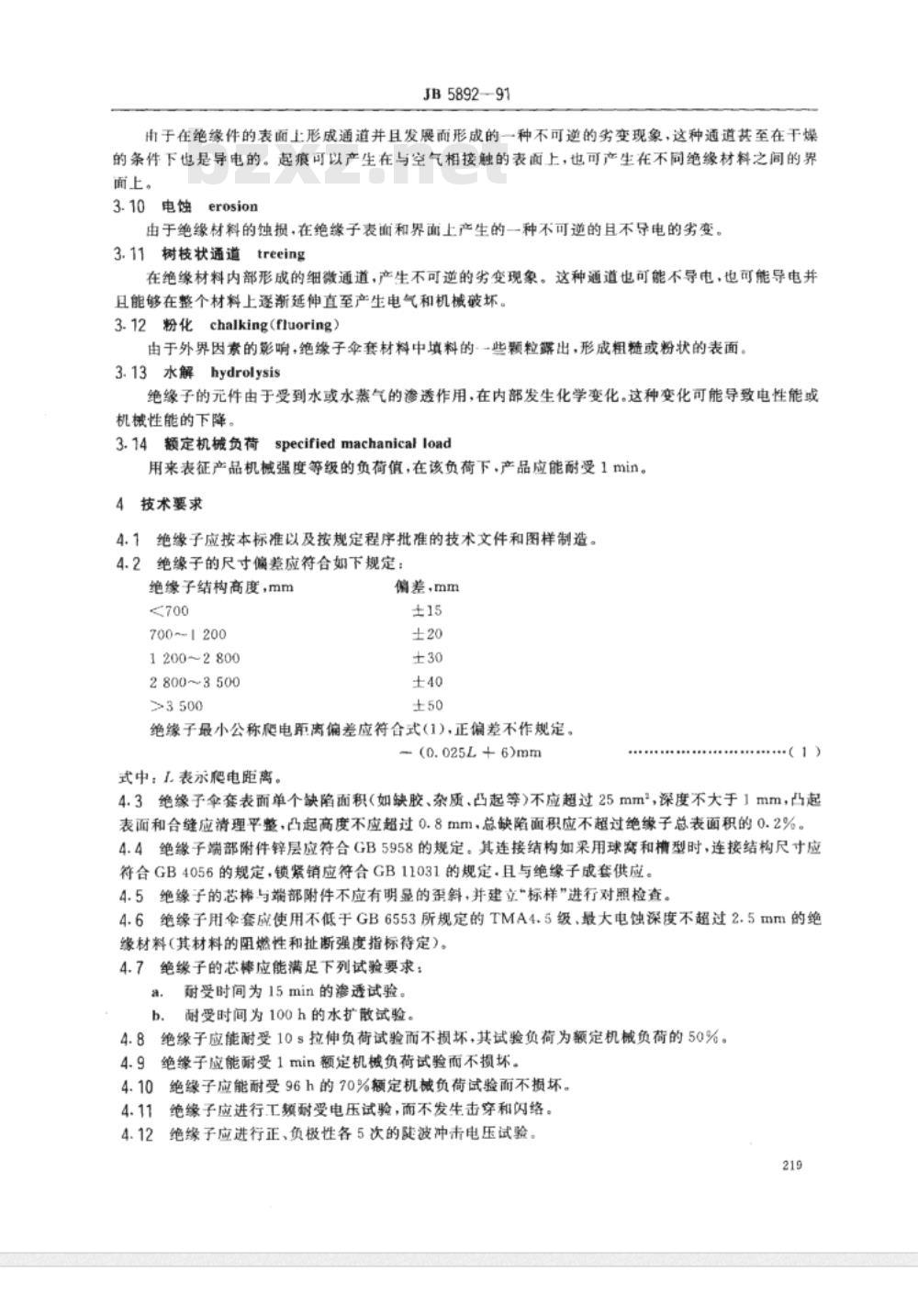

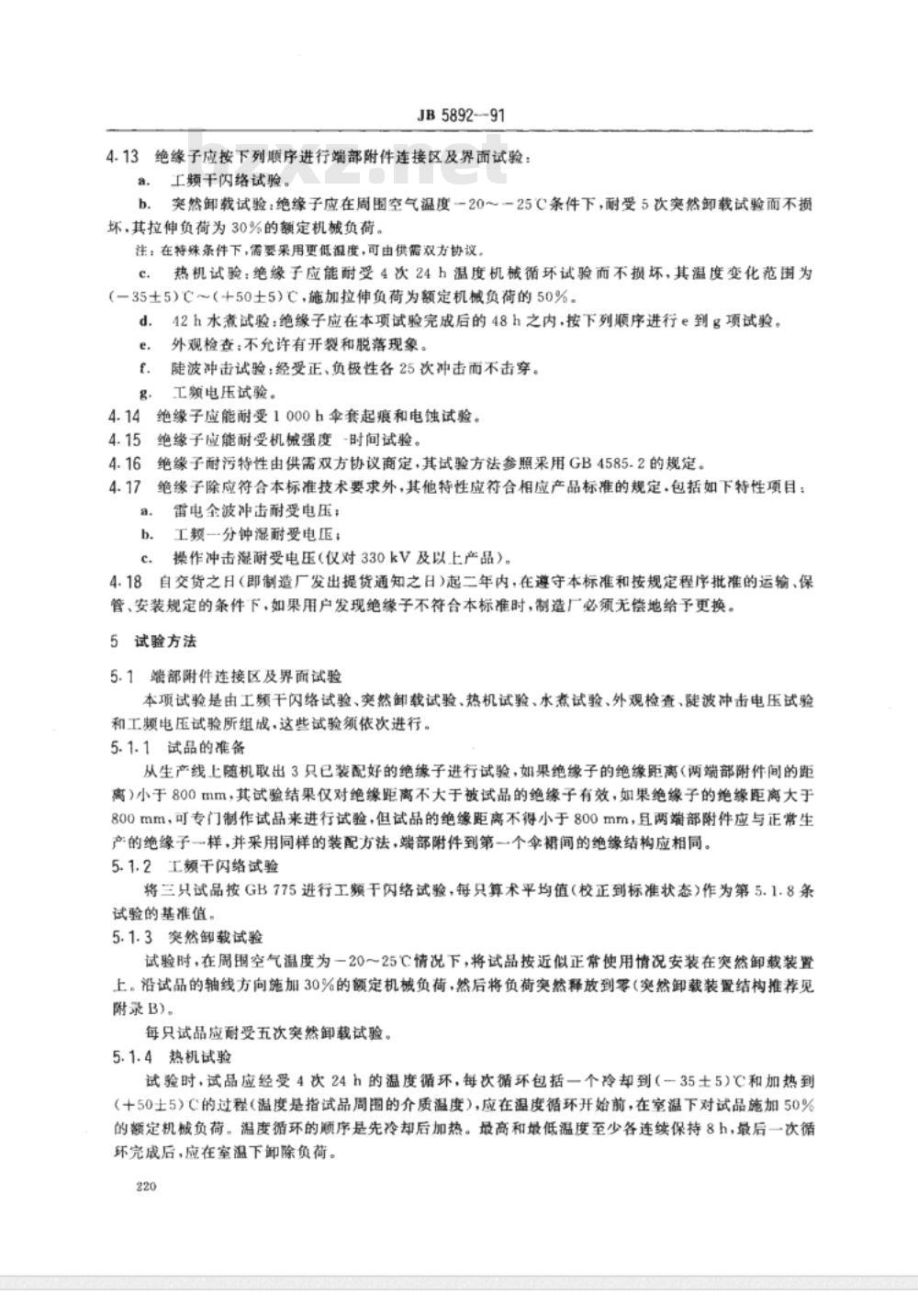

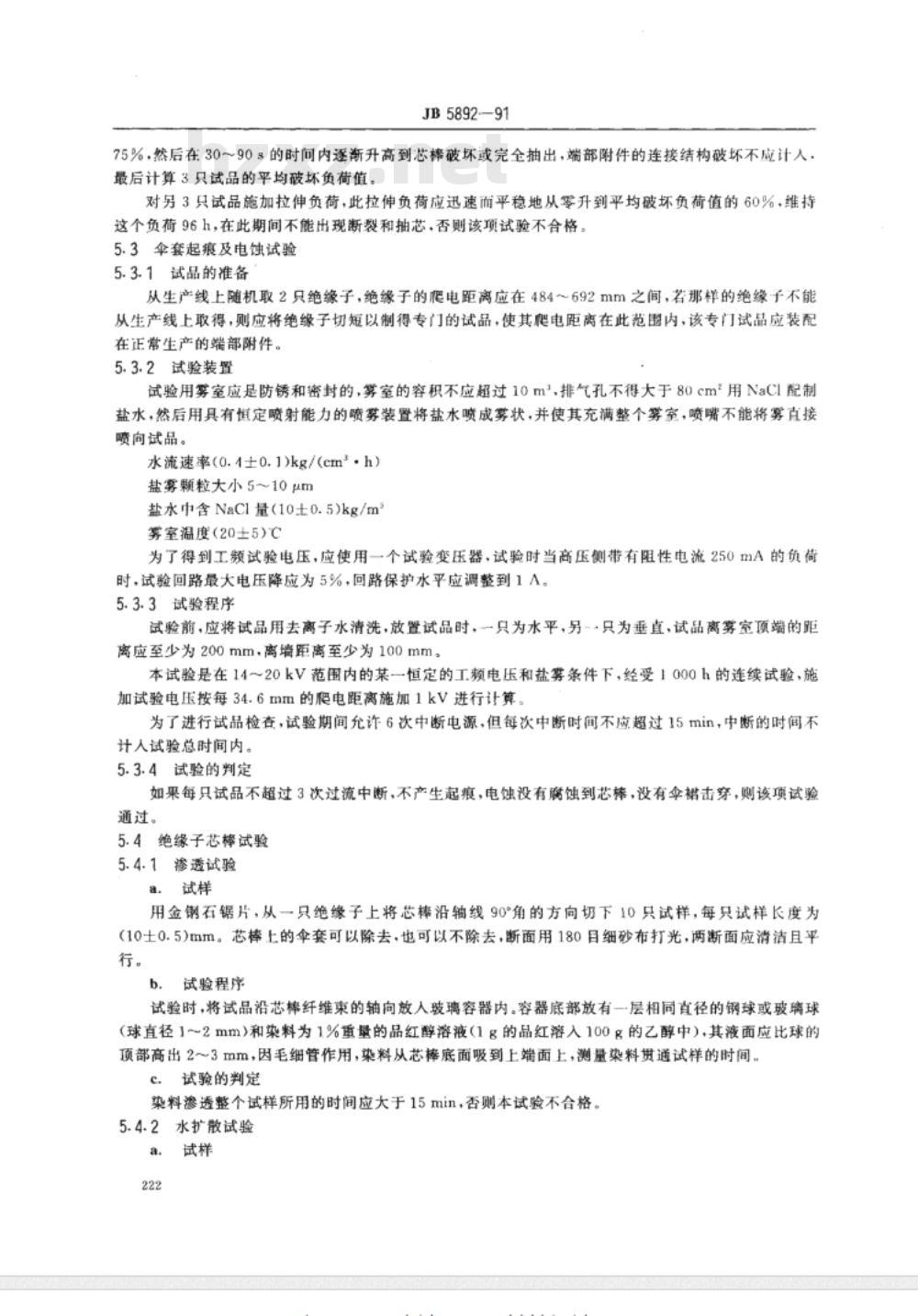

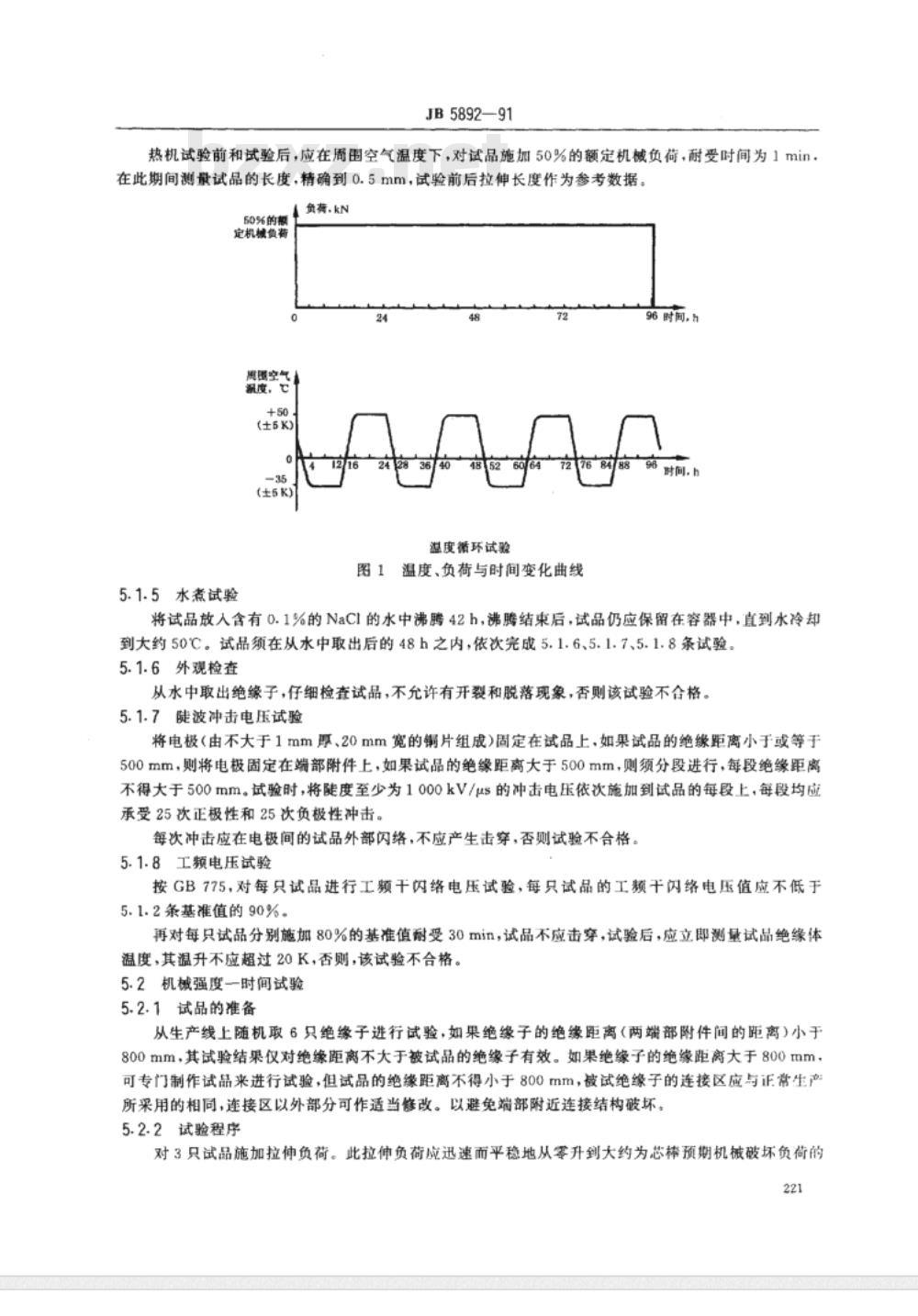

中华人民共和国机械行业标准 高压线路用有机复合绝缘子技术条件 本标准规定了有机复合绝缘子（以下简称绝缘子）的技术要求、试验方法、检验规则、标志和包装。适用于交流电力系统额定电压1kV以上、频率不超过100Hz的架空线路、变电站悬挂、耐张用有机复合绝缘子。绝缘子安装地点环境温度应在-40～+40℃之间。 1 范围 本标准适用于交流电力系统额定电压1kV以上、频率不超过100Hz的架空线路、变电站悬挂、耐张用有机复合绝缘子。 2 规范性引用文件 本标准引用了以下文件： GR 775.1~775.3、绝缘子试验方法、电工名词术语GB2900.8、GB4056、GB4585.2、GB5958、GB6553、GB11031、JB3384、ZB/7.94。 3 术语 3.1 有机复合绝缘子：由至少两种聚合物绝缘材料构成，通常由芯棒和伞套组成，并带有端部附件。 3.2 芯棒：绝缘子的内绝缘件，通常由玻璃纤维增强树脂棒制成，承担机械负荷。 3.3 伞套：绝缘子的外绝缘件，提供必要的爬电距离，并保护芯棒不受大气侵蚀。 3.4 内护套：某些绝缘子芯棒与伞套之间的绝缘层。 3.5 端部附件：与绝缘件装配，作为安装连接用的部件。 3.6 连接区：芯棒与端部附件之间的部分，传递负荷。 3.7 漏电起痕：由于表面通道的形成，导致绝缘材料的不可逆劣变现象。 3.8 电蚀：绝缘材料的蚀损，导致表面和界面不可逆的劣变。 3.9 树枝状通道：在绝缘材料内部形成的细微通道，可能导电或不导电，且会在材料内部延伸，最终影响电气和机械性能。 3.10 粉化：由于外界因素影响，绝缘子表面材料的颗粒暴露，形成粗糙或粉状表面。 3.11 水解：由于水或水蒸气渗透，导致绝缘元件的化学变化，可能引起电气或机械性能下降。 3.12 额定机械负荷：表征产品机械强度等级的负荷值，在该负荷下产品应能耐受1分钟而不损坏。 4 技术要求 4.1 绝缘子应按本标准及批准的技术文件和图样制造。 4.2 绝缘子的尺寸偏差应符合规定，见下表。 | 绝缘子结构尺寸 (mm) | 偏差 (mm) | |--------------------|-----------| | 700~1200 | ±15 | | 1200~2800 | ±20 | | 2800~3500 | ±30 | | >3500 | ±40 | 4.3 绝缘子的最小公称爬电距离偏差应符合式(1)，正偏差不作规定。 (0.025L + 6)mm 式中：L表示爬电距离。 4.4 绝缘子伞套表面缺陷要求：单个缺陷面积不应超过25mm²，深度不大于1mm，凸起高度不超过0.8mm，总缺陷面积不超过绝缘子总表面积的0.2%。 4.5 绝缘子端部附件的锌层应符合GB5958的规定，连接结构尺寸应符合GB4056的规定，锁紧销应符合GB11031的规定，并与绝缘子成套供应。 4.6 绝缘子的芯棒与端部附件不应有明显的叠斜，并进行对照检查。 4.7 绝缘子的伞套材料应符合不低于GB6553所规定的TMA4.5级，最大电蚀深度不超过2.5mm的绝缘材料标准。 4.8 绝缘子应能耐受10秒拉伸负荷试验，不损坏，试验负荷为额定机械负荷的50%。 4.9 绝缘子应能耐受1分钟额定机械负荷试验，且不损坏。 4.10 绝缘子应能耐受96小时70%额定机械负荷的试验。
