【机械行业标准(JB)】 绝缘子用玻璃材料性能及测试方法

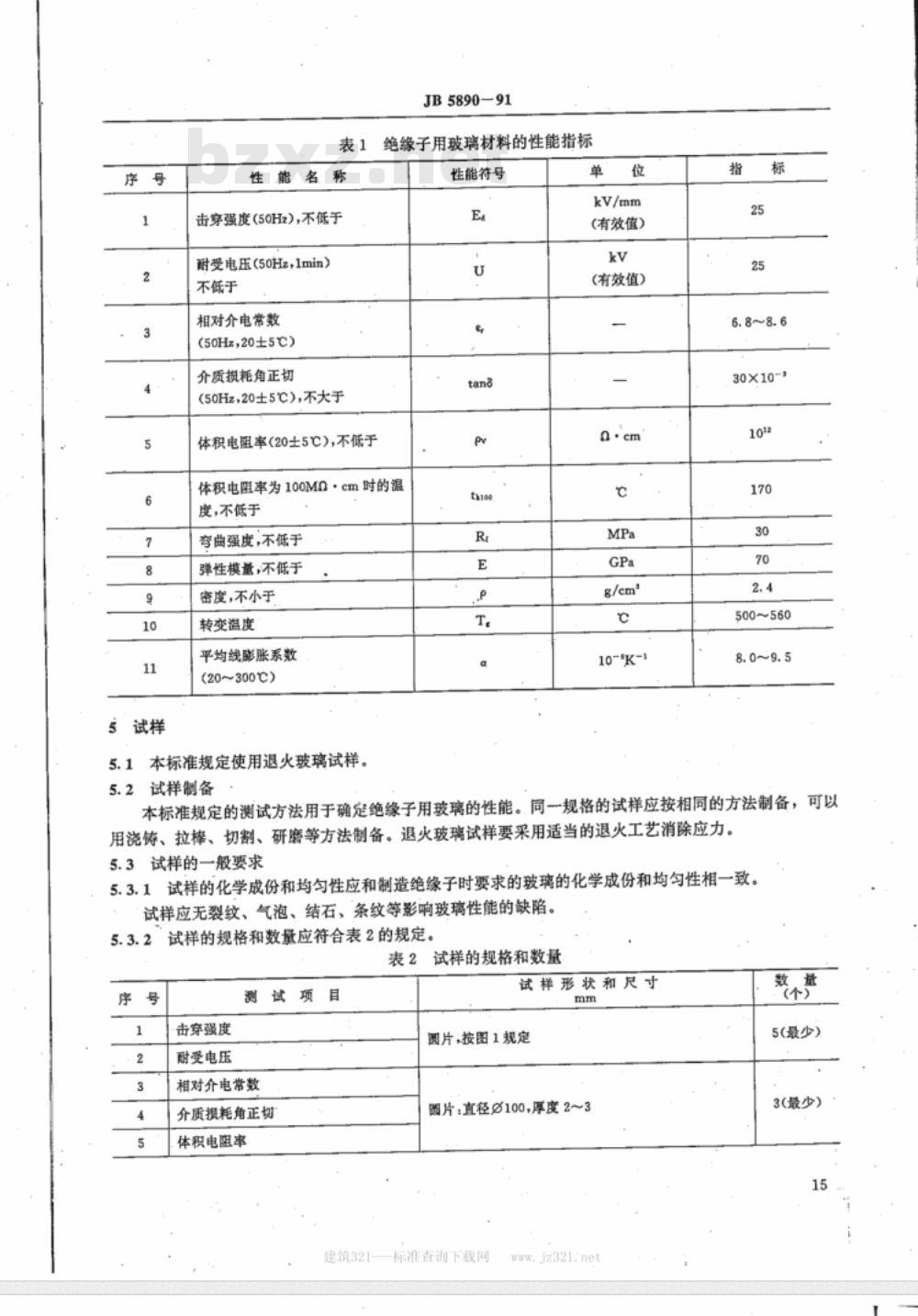

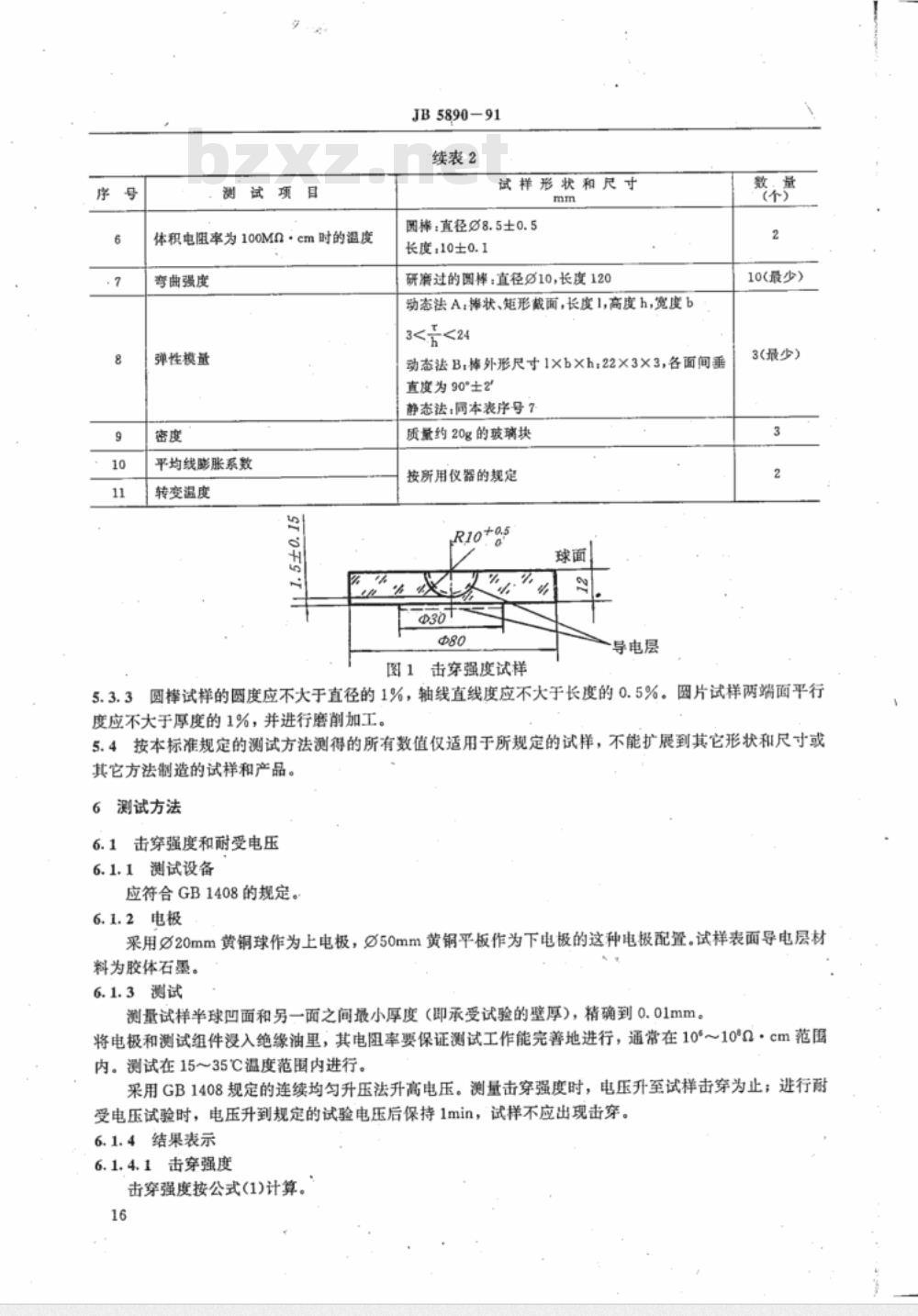

中华人民共和国机械行业标准 绝缘子用玻璃材料性能及测试方法 本标准参照采用了国际电工委员会（IEC）以下出版物：IEC 672-1《陶瓷与玻璃绝缘材料规范第一部分：定义和分类》第一版1980年；IEC 672-2《陶瓷与玻璃绝缘材料规范：第二部分：试验方法》第一版1980年；IEC 672-3《陶瓷与玻璃绝缘材料规范第三部分：单项材料性能》第一版1984年。 1 范围 本标准规定了绝缘子用玻璃材料性能指标、试样规格和测试方法。适用于交流高压输电线路绝缘子用的钠钙硅酸盐玻璃。 2 规范性引用文件 本标准参照采用了以下文件： GB 2900.8、JB/T 5896、GB 1408、GB 1409、GB 1410、SJ 694、GB 7962.23、GB 5432、GB 8170。 3 术语 3.1 绝缘子：用于电力系统中隔离电导体和地面或其他导体的电气元件。 3.2 钠钙硅酸盐玻璃：以二氧化硅、氧化钙与氧化钠为主要成分的玻璃。 3.3 退火玻璃：从退火温度缓慢冷却得到的玻璃，玻璃中剩余应力可忽略不计。 3.4 转变温度：玻璃在膨胀曲线中的一个转折点，玻璃的内应力可以在几分钟内消除。 4 性能指标 本标准规定了绝缘子用玻璃材料的性能指标，具体要求见表1。各项性能指标应符合表中规定值。 表1 绝缘子用玻璃材料的性能指标 性能名称|击穿强度(50Hz)|耐受电压(50Hz，1min)|相对介电常数(50Hz，20±5℃)|介质损耗角正切(50Hz，20±5℃)|体积电阻率(20±5℃) 不低于|25 kV/mm|25 kV|6.8~8.6|30×10^-3|102 MΩ·cm 5 试样制备 5.1 本标准规定使用退火玻璃试样。试样应按规定方法制备，包括浇铸、拉棒、切割、研磨等方法。退火玻璃试样应采用适当的退火工艺消除应力。 5.2 试样的化学成分和均匀性应与制造绝缘子时要求的玻璃一致，且无裂纹、气泡、结石等缺陷。 5.3 试样规格应符合表2的规定，测试时需符合相关要求。 表2 试样的规格和数量 测试项目|击穿强度|耐受电压|相对介电常数|介质损耗角正切|体积电阻率 试样形状和尺寸|圆片，直径≤100mm，厚度2~3mm|标准规定 5.4 按本标准规定的测试方法，进行必要的测试，以确保玻璃材料的性能满足标准要求。 6 其他要求 本标准适用于所有相关领域的高压输电线路绝缘子玻璃材料的使用，确保其性能符合电力传输的安全和可靠性要求。
